1.

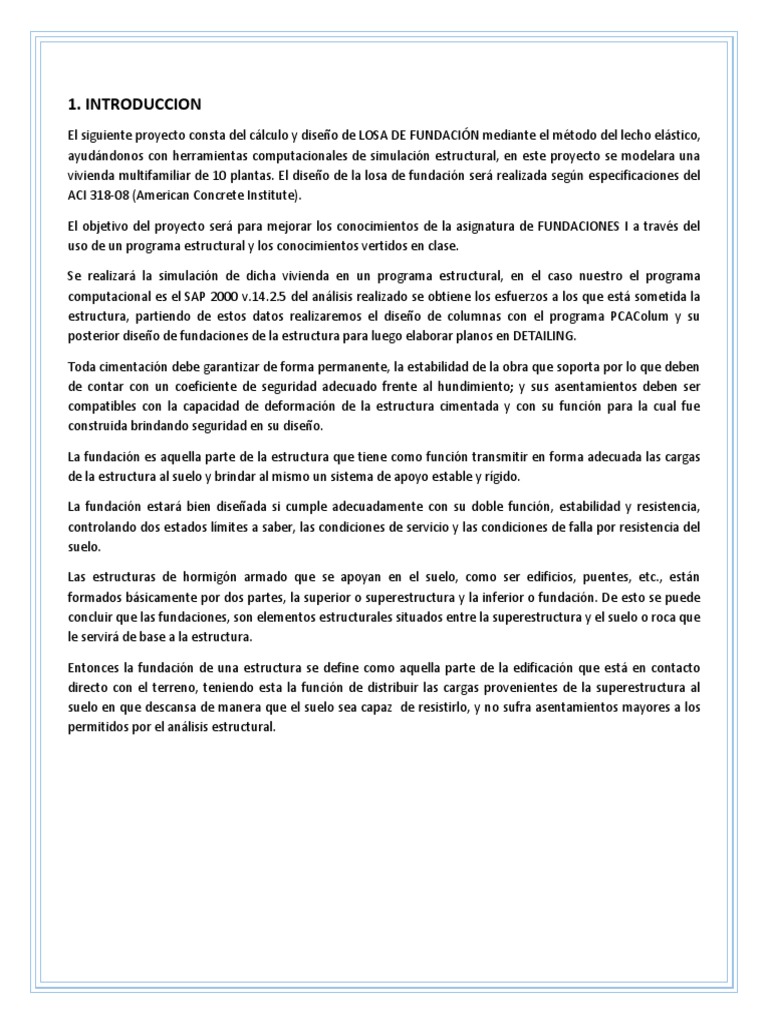

INTRODUCCION
El siguiente proyecto consta del cálculo y diseño de LOSA DE FUNDACIÓN mediante el método del lecho elástico,
ayudándonos con herramientas computacionales de simulación estructural, en este proyecto se modelara una
vivienda multifamiliar de 10 plantas. El diseño de la losa de fundación será realizada según especificaciones del
ACI 318-08 (American Concrete Institute).

El objetivo del proyecto será para mejorar los conocimientos de la asignatura de FUNDACIONES I a través del
uso de un programa estructural y los conocimientos vertidos en clase.

Se realizará la simulación de dicha vivienda en un programa estructural, en el caso nuestro el programa

computacional es el SAP 2000 v.14.2.5 del análisis realizado se obtiene los esfuerzos a los que está sometida la
estructura, partiendo de estos datos realizaremos el diseño de columnas con el programa PCAColum y su
posterior diseño de fundaciones de la estructura para luego elaborar planos en DETAILING.

Toda cimentación debe garantizar de forma permanente, la estabilidad de la obra que soporta por lo que deben
de contar con un coeficiente de seguridad adecuado frente al hundimiento; y sus asentamientos deben ser
compatibles con la capacidad de deformación de la estructura cimentada y con su función para la cual fue
construida brindando seguridad en su diseño.

La fundación es aquella parte de la estructura que tiene como función transmitir en forma adecuada las cargas
de la estructura al suelo y brindar al mismo un sistema de apoyo estable y rígido.

La fundación estará bien diseñada si cumple adecuadamente con su doble función, estabilidad y resistencia,
controlando dos estados límites a saber, las condiciones de servicio y las condiciones de falla por resistencia del
suelo.

Las estructuras de hormigón armado que se apoyan en el suelo, como ser edificios, puentes, etc., están
formados básicamente por dos partes, la superior o superestructura y la inferior o fundación. De esto se puede
concluir que las fundaciones, son elementos estructurales situados entre la superestructura y el suelo o roca que
le servirá de base a la estructura.

Entonces la fundación de una estructura se define como aquella parte de la edificación que está en contacto
directo con el terreno, teniendo esta la función de distribuir las cargas provenientes de la superestructura al
suelo en que descansa de manera que el suelo sea capaz de resistirlo, y no sufra asentamientos mayores a los
permitidos por el análisis estructural.
2. ASPECTOS GENERALES DEL PROYECTO
2.1 Ubicación del proyecto

 Departamento: Cochabamba
 Provincia: Cercado
 Zona: Noroeste
 Distrito: 10
 Sub-distrito: 7
 Manzano: 098
 Nro. de Lote: 012
 Calle: General Acha

2.3 Propietario

El proyecto del edificio en estudio es de propiedad de:

 ELENA ALVAREZ UGARTE

2.4 Número de Pisos (Entrepisos)

El presente edificio cuenta con 10plantas

2.5 Imagen del Plano Arquitectónico

2.2 Funciones que se desarrollaran en el edificio

La estructura será utilizada como un edificio multifamiliar comercial, en la planta baja se cuenta con
dos tiendas y un departamento, y en los restantes 10 pisos se cuenta con dos departamentos por piso,
haciendo un total de 21 departamentos.
2.3 Propietario

El proyecto del edificio en estudio es de propiedad de:

 ELENA ALVAREZ UGARTE

2. ASPECTOS GENERALES DEL PROYECTO
- Pre dimensionado de la viga:
Luz más crítica de la estructura L=5.50 m.
Norma A.C.I. nos dice en la tabla 9.5 (a) lo siguiente:
460 5.50
hmin = ⇒ hmin = = 0.41 m. ⇒ hmin ≈ 50 cm. sección preliminar
12 12

h 50
∴ bmin = ⇒ bmin = = 25 cm. ⇒ bmin ≈ 25 cm. Secc. Preliminar
2 2

A.C.I. nos dice que bmin ≥ 22.5 cm. Entonces tomamos:

b = 25 cm.
h = 50 cm.

-Pre dimensionado de las columnas:

Norma A.C.I. nos dice que la columna mínima es igual a 25x25.
Entonces asumimos las siguientes columnas:
Columnas 1 – 4 Plantas Columna 5 – 8 Plantas Columna Ultima Planta
Col. Esq. = 30x40 Col. Izq. = 30x35 Col. Izq. = 30x35
Col. Cent. = 50x35 Col. Cent. = 45x30 Col. Cent. = 40x30
Col. Borde = 30x45 Col. Der. = 30x40 Col. Der. = 30x35
-Pre dimensionado de las losas:
Losa critica 6.40x6.27 (losa exterior)

L 460
4.6
4.5
= 1.02 ok..!!! 2D A.C.I. nos dice hmin ≥ ⇒ hmin ≥
24 24
L1=4.6

hmin = 0.14m. ∴ hmin = 15cm.

L2=4.5
Pag. 2

2.1.- CARGAS MUERTAS (D) Y CARGAS VIVAS (L)

Determinación de cargas muertas:
Está basado según el código ASC 7-10
 Carga muerta sobre losa = 260 (kg/m2)
 Carga muerta sobre escalera = 370 (kg/m2)

Determinación de cargas vivas:

Está basado según el código ASC 7-10
 Carga viva sobre losa = 250 (kg/m2)
 Carga viva sobre escalera = 500 (kg/m2)
2.2.- RESISTENCIA ADMISIBLE DEL SUELO (qadm) Y (kbalasto)

qadm = 1.2 Kg/cm2

kb = 2.56 kg/cm2
2.3.- PLANILLA RESUMEN DE ESFUERZOS AXIALES NO MAYORADAS Y MAYORADAS DE LAS COLUMNAS A
NIVEL DE FUNDACIONES.

Tipos de combinación:

 Combinación I: 1.4D ⇒ Muerta

 Combinación II: D+L ⇒ Servicio
 Combinación III: 1.2D + 1.6 L ⇒ Carga Mayorada
3. DISEÑO DE COLUMNAS
3.1 Disposición y Asignación de las Columnas
3.2 Datos de Salida
3.3 Datos de Salida KN
4. ANALISIS DE LA LOSA DE FUNDACION
DATOS DE ENTRADA
MOMENTOS 11
MOMENTOS 22
4. PROCESO CONSTRUCTIVO DE LA LOSA DE FUNDACION

Una vez visto como ha quedado la superficie sobre la que va a descansar todo el edificio, existen varias
posibilidades para ello y la diferencia principal reside en la capacidad portante de los terrenos. En ocasiones no
es suficiente bien por un peso (cargas) excesivo o por unas características físicas malas.

Para el ejemplo se va a utilizar una losa armada de 50cm de espesor. La elección de este sistema constructivo se
debe a aspectos meramente prácticos ya que el terreno ofrece suficientes garantía como para haber optado por
otras posibilidades pero, pese a elevar el importe, se facilita la excavación y la ejecución de armaduras. Además
ha creado un espacio entre la vivienda propiamente dicha y la cara superior de la losa que podría usarse
posteriormente.

La característica principal del sistema es la de repartir de forma uniforme todo el peso que recibe. Podemos
imaginar una lámina de plástico sobre el agua y ver como flota. Resulta mucho más fácil empujar con un dedo y
deformarla que presionar con toda la palma de la mano.

Sobre el hormigón de limpieza se colocan las vigas (zunchos, correas, etc, según la zona) de arranque de los
muros que soportarán el empuje de las tierras hacia el interior. Estas vigas quedarán embebidas dentro del
hormigón de la losa y de ellas saldrán las armaduras propias del muro ya que resulta imposible (de momento)
realizar la estructura de un solo bloque. Tendrán la resistencia suficiente como para resistir el peso de los muros
sin quebrar la losa repartiendo uniformemente el peso de este.

En los grandes espacios que quedan entre vigas se puede diferenciar las armaduras de un pilar central que
repartirá la carga que le llegue al pilar al resto de la losa, haciendo las mismas funciones que las vigas
perimetrales.
Todas las barras que se ven son el resultado del cálculo estructural y son suficientes como para garantizar la
resistencia del conjunto. Básicamente se trata de dos capas, una inferior y otra superior, que le otorgan al
hormigón las cualidades que este necesita colocando barras de distintos diámetros y longitudes. Además se
colocan refuerzos estratégicos en los puntos en los que las fuerzas que aparecen los hacen necesario. Este es el
caso de las barras en onda (o algo así) llamadas antipunzonamiento y que evitan que el pilar traspase la losa
como un alfiler una hoja de papel.

Es necesaria un estricto control de este armado aun teniendo en cuenta que se utilizan en el cálculo coeficientes
de seguridad que dan un poco de margen. Se debe comprobar la correspondencia de la armadura colocada con
lo previsto en el cálculo: longitudes de solape entre las distintas barras, diámetros de estas, recubrimientos
(separación de la armadura hasta la cara terminada del hormigón), patillas de las armaduras en los extremos,
barras de refuerzo en las distintas zonas, etc.
Una vez comprobado que todo es correcto y colocada la línea de toma de tierra se dará paso al hormigonado del
volumen. Este vertido de hormigón se hace sobre el molde de la losa, realizado con tablas de madera que se
retirarán posteriormente, y es una acción delicada.
PLANILLA DE ACERO DE LA LOSA DE FUNDACION
. DOSIFICACION DEL HORMIGON

Universidad Mayor de San Simón

Facultad de Ciencias y Tecnología
Carrera de Ingeniería Civil
Tecnología del Hormigón CIV - 218
Cochabamba - Bolivia

DOSIFICACION DE HORMIGON
METODO DE LA A.C.I. (Del Comité 211.1)
Propiedades de los Materiales

Materiales P.e. % Hum. % Abs. P.U.c P.U.s

Agua 1.000 ------ ------ ------ ------
Cemento 2.860 ------ ------ ------ ------
Grava 2.620 0.500 2.500 1695 1580
Arena 2.650 3.500 1.650 1640 1530

Tipo de Hormigon H-30

Mfar = 3.0

¾’’
TMN =
Asent.
5 [cm]
=
a.- RESISTENCIA MEDIA NECESARIA EN LABORATORIO

fck = 306 [kg/cm2]

Como 211 < fck < 352; fcm = fck +

84 Muy Buenas

fcm = 390.0 [kg/cm2]

b.- VOLUMEN DE AGUA

5
3/4 "
TMN = Asent. = [cm]

A= 185 [lt/m3 Hº]

Aire incorporado = 2.0 %

c.- RELACION AGUA/CEMENTO

fcm = 390.0 [kg/cm2]

 a/c = 0.526

d.- CANTIDAD DE CEMENTO

351.7
C=
185 [kg]
0.53

e.- CANTIDAD DE GRAVA

Mfar = 3 TMN = 3/4 "

VG = 0.640 [m³]

PG = 1084.80 [kg]

f.- CANTIDAD DE ARENA

VAr = 0.258 [m³]

PAr = 683.643 [kg]

g.- CORRECCION POR HUMEDAD Y ABSORCION

Debido al contenido de agua y a la absorción propia de los agregados se debe determinar una proporción de agua
que es mayor o menor a la calculada.

PH2O = 194.049 [kg]

h.- PESOS HUMEDOS

PhAr = 707.570 [kg]

PhG = 1090.224[kg]
i.- TABLA RESUMEN

Por peso p/1 m3 [Hº] Para Para

una
Por
bolsa
Material Relación volumen
de
Seco Húmedo p/1 m3 [Hº] 50.0 [lt]
cement
o
Agua 185.00 194.05 0.55 0.194 9.7 27.6
Cemento 351.71 351.71 1 0.123 17.6 50.0
Grava 1084.80 1090.22 3.10 0.414 54.5 155.0
Arena 683.64 707.57 2.0 0.258 35.4 100.6

Dosificación Recomendada: 1:2:4

9. COMPUTOS METRICOS DE LA LOSA DE FUNDACION

LOSA DE FUNDACION

CÁLCULO DE VOLÚMENES DE HORMIGÓN

B L h Volumen No. de Vol. Total Vol. Total + 10%

Losa
(m) (m) (m) (m3) Losas (m3) de desperdicio

13.5 22.4 1 302.24 1 302.24 332.64

11. PLANILLA DE MATERIALES DE LA LOSA DE FUNDACION

PLANILLA DE MATERIALES DE CONSTRUCCION

Proyecto: Losa de Fundación

 Cant (Para
Materiales Descripción 1m3) Cant Total
Cemento COBOCE IP-30 BOLSA 50Kg 351.71 Kg 116992.81
Arena ARENA DE CANTOS RODADOS 0.51 m3 169.65
Grava GRAVA DE CANTOS RODADOS (D < 40mm) 0.9 m3 299.38
Agua AGUA DE CISTERNA (CAP 5000 Lts) 0.196 m3 65.2

Volumen total de Losa de fundación (L=12.15,B=11.33 )de HºAº =332.64 m3

8. CONCLUSIONES Y RECOMENDACIONES
El diseño de vigas de fundación requiere de conocimientos como hormigón, materiales de construcción,
resistencia de materiales, etc. para realizar el diseño y es todo a base de la norma ACI-318-08.

Se podría decir que es de suma importancia el análisis de carga ya que es un factor para el análisis y que está en
función de las ecuaciones de diseño.

El objetivo de este proyecto fue diseñar la losa de fundación para un edificio, y podemos decir que el objetivo
fue cumplido, en base a norma y lo aprendido en clase.

Como objetivos específicos se tenían, el pre dimensionamiento de estructuras como vigas, columnas, losas y
escaleras, también el diseño de las columnas, la dosificación del material usado y otros que también fueron
concluidos, por ese motivo podemos tomar como concluido el proyecto.

Es de vital importancia el saber que las fundaciones del tipo: losa de fundación, son solamente útiles para un
determinado límite de pisos a calcular, ya que si no se tomara esta previsión podría no resistir la estructura
diseñada.

Además se recomienda sumo cuidado durante el proceso constructivo respetando siempre la correcta
disposición de aceros en la losa de fundación.
