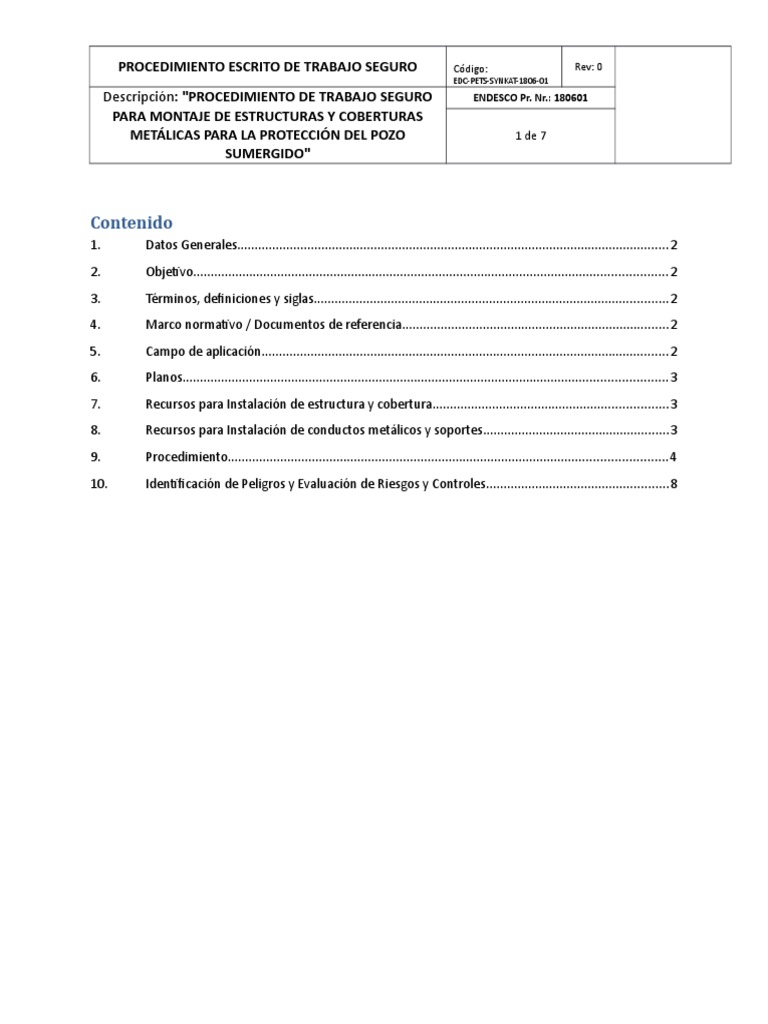

PROCEDIMIENTO ESCRITO DE TRABAJO SEGURO Código: Rev: 0

EDC-PETS-SYNKAT-1806-01
Descripción: "PROCEDIMIENTO DE TRABAJO SEGURO ENDESCO Pr. Nr.: 180601
PARA MONTAJE DE ESTRUCTURAS Y COBERTURAS
METÁLICAS PARA LA PROTECCIÓN DEL POZO 1 de 7
SUMERGIDO"

Contenido
1. Datos Generales...........................................................................................................................2
2. Objetivo.......................................................................................................................................2
3. Términos, definiciones y siglas.....................................................................................................2
4. Marco normativo / Documentos de referencia............................................................................2
5. Campo de aplicación....................................................................................................................2
6. Planos..........................................................................................................................................3
7. Recursos para Instalación de estructura y cobertura...................................................................3
8. Recursos para Instalación de conductos metálicos y soportes.....................................................3
9. Procedimiento.............................................................................................................................4
10. Identificación de Peligros y Evaluación de Riesgos y Controles....................................................8
 PROCEDIMIENTO ESCRITO DE TRABAJO SEGURO Código: Rev: 0
EDC-PETS-SYNKAT-1806-01
Descripción: "PROCEDIMIENTO DE TRABAJO SEGURO ENDESCO Pr. Nr.: 180601
PARA MONTAJE DE ESTRUCTURAS Y COBERTURAS
METÁLICAS PARA LA PROTECCIÓN DEL POZO 2 de 7
SUMERGIDO"

CONTENIDO

ESTRUCTURA DEL PROCEDIMIENTO ESCRITO DE TRABAJO SEGURO

1. Datos Generales
Se requiere el servicio de Montaje de estructuras y coberturas metálicas para la protección del
pozo sumergido, para lo cual se elabora el presente procedimiento.

2. Objetivo
El objetivo del presente procedimiento es indicar la metodología general a seguir para el trabajo
de Montaje de estructuras y coberturas metálicas para la protección del pozo sumergido
cumpliendo con las normas de seguridad, salud ocupacional y medio ambiente y los estándares
de calidad.

3. Términos, definiciones y siglas

Definiciones:
Siglas:
IPERC: Identificación de Peligros, Evaluación y Control de Riesgos.
PETS: Procedimiento Escrito de Trabajo Seguro.
EPP: Equipo de Protección Personal.
SCTR: Seguro Complementario de Trabajo Riesgo.

4. Marco normativo / Documentos de referencia

 Ley 29783, Ley de Seguridad y Salud en el Trabajo, reglamento por D.S. N°005-2012-TR,
modificada por ley N°30222.
 Reglamento Nacional de Edificaciones Norma G50 – Seguridad durante la construcción.
 Reglamento Interno de Seguridad SHP.
 Reglamento Interno de Seguridad y Salud en el trabajo de ABB.
 Reglamento Interno de Seguridad de AID Ingenieros
 Plan de Medio Ambiente de ABB.
 Plan de Seguridad y Salud Ocupacional de ABB.
 Plan de Emergencia y Contingencia de ABB.

5. Campo de aplicación
El presente procedimiento será aplicado en toda el área asignada donde se ejecutarán los
trabajos de Montaje de estructuras y coberturas metálicas para la protección del pozo
sumergido.
 PROCEDIMIENTO ESCRITO DE TRABAJO SEGURO Código: Rev: 0
EDC-PETS-SYNKAT-1806-01
Descripción: "PROCEDIMIENTO DE TRABAJO SEGURO ENDESCO Pr. Nr.: 180601
PARA MONTAJE DE ESTRUCTURAS Y COBERTURAS
METÁLICAS PARA LA PROTECCIÓN DEL POZO 3 de 7
SUMERGIDO"

6. Planos
 (Revisar) Plano general (Vistas, Secciones e isometría).

7. Recursos para Instalación de estructura y cobertura

Para realizar esta actividad se requiere del siguiente personal:

PERSONAL PARA MONTAJE DE

ESTRUCTURAS/COBERTURAS

ITE
M CARGO CANT.

1 Oficial Mecánico Montajista 1

2 Operario Soldador 1

8. Recursos para Instalación de conductos metálicos y soportes

Para realizar esta actividad se requiere del siguiente personal:

EQUIPOS Y HERRAMIENTAS NECESARIAS

EQUIPOS

ITEM DESCRIPCION CANT.

1 Taladro Percutor eléctrico 1

2 Máquina de soldar 1

3 AmoladoraHERRAMIENTAS
de 7" 1
ITE 4 Amoladora DESCRIPCION
de 4 1/2" 1CANT.
M
5 Taladro 1
1 Caja de herramientas 1
6 Andamios 2
2 Escuadra plana metálica 12" 1

3 Marcadores metálicos 1

4 Regla metálica 1

5 Cúter industrial 1
 PROCEDIMIENTO ESCRITO DE TRABAJO SEGURO Código: Rev: 0
EDC-PETS-SYNKAT-1806-01
Descripción: "PROCEDIMIENTO DE TRABAJO SEGURO ENDESCO Pr. Nr.: 180601
PARA MONTAJE DE ESTRUCTURAS Y COBERTURAS
METÁLICAS PARA LA PROTECCIÓN DEL POZO 4 de 7
SUMERGIDO"

6 Escalera 1

7 Winchas metálicas 5m 1

8 Winchas metálicas 8m 1

9. Procedimiento
9.1. Acti vidades Previas

 Todo el personal deberá contar con SCTR vigente.

 Todo el personal deberá recibir inducción.
 Se deberá difundir el presente procedimiento entre el personal involucrado en el
trabajo.
 Se deberá realizar la inspección de herramientas.
 Se deberá realizar la inspección de equipos y herramientas.
 Se deberá de delimitar el área de trabajo con cintas de seguridad, conos, etc.
 Se deberá de señalizar el área de trabajo.
 Antes de iniciar las labores, el supervisor, el ingeniero de seguridad o el jefe de
grupo realizarán la reunión de seguridad con el personal para analizar los riesgos
durante ésta labor y se procederá a realizar el IPERC.
 Se realizará la revisión a los planos y especificaciones del proyecto para indicar
cualquier cambio a la supervisión del proyecto.
 Se deberán identificar todos los componentes de las estructuras y se clasificarán de
acuerdo a su función y ubicación para su posterior armado o ensamble.
 Para acceder a zonas de montaje cuya altura pueda ser considerada como trabajo en
altura (1.80 m de un nivel hacia otro) se utilizará escaleras y/o andamios para acceso
del personal que deberá contar con el respectivo permiso para trabajos en altura
(IPERC) y portar los EPP´s correspondientes (arnés y línea de vida).

9.2. Ejecución de la Acti vidad

9.2.1. Actividades preliminares

Para dar inicio al montaje de las estructuras metálicas, se deberá revisar el

cumplimiento de las actividades preliminares siguientes:
 Efectuar y registrar la charla de 5 minutos en la zona de trabajo a todo el personal
participante. En esta se remarcará los riesgos evaluados en el procedimiento y los
 PROCEDIMIENTO ESCRITO DE TRABAJO SEGURO Código: Rev: 0
EDC-PETS-SYNKAT-1806-01
Descripción: "PROCEDIMIENTO DE TRABAJO SEGURO ENDESCO Pr. Nr.: 180601
PARA MONTAJE DE ESTRUCTURAS Y COBERTURAS
METÁLICAS PARA LA PROTECCIÓN DEL POZO 5 de 7
SUMERGIDO"

detectados en el AST. El AST lo realizara el capataz y/o encargados por actividad en

conjunto con los demás.
 Revisión de áreas y espacios para maniobras, interferencias, presencia de terceros,
obstáculos, etc.
 Autorizaciones de cierre (si aplica).
 Personal autorizado para trabajos en altura.
 Revisión de equipos e instrumentos.
 Revisión del procedimiento y secuencia de montaje.
 Revisión de planos de marcas y ensamble.
 Revisión de los elementos de ajuste
 Verificación de las bases y obra civil

9.2.2. Retiro de materiales de almacén y movilización al área de trabajo

 Antes de proceder al inicio del montaje de estructuras se deberá controlar los

elementos y partes del sistema según planos de diseño.
 Identificación de los elementos y partes de la estructura (columnas, vigas, arriostres,
correas y elementos de sujeción), según plano de marcas, de montaje según la
secuencia establecida por el contratista.
 Antes de retirar los materiales del almacén verificar que los elementos no presenten
daños o alteraciones a las condiciones de diseño o integridad física que pueda
afectar su instalación en la estructura.

9.2.3. Sardinel

 Primero se construirá un sardinel en todo el perímetro de la base de la estructura

metálica; el cual consiste en la construcción de un sardinel de concreto, que serán
colocados con las dimensiones y características como se indica en los planos o según
las indicaciones del Supervisor.

9.2.4. Verificación de bases de columnas y área de trabajo.

 Antes de iniciar la instalación de las estructuras metálicas se verificará las

dimensiones y trazo según planos de diseño y montaje. Si se detecta alguna
desviación tanto en la obra civil como en la fabricación de los elementos, se
comunicará a la supervisión de BISA.
 PROCEDIMIENTO ESCRITO DE TRABAJO SEGURO Código: Rev: 0
EDC-PETS-SYNKAT-1806-01
Descripción: "PROCEDIMIENTO DE TRABAJO SEGURO ENDESCO Pr. Nr.: 180601
PARA MONTAJE DE ESTRUCTURAS Y COBERTURAS
METÁLICAS PARA LA PROTECCIÓN DEL POZO 6 de 7
SUMERGIDO"

9.2.5. Preparación de bases de columnas.

 Antes de instalar las columnas se deberá orientar correctamente y así fijar y soldar
las columnas a las planchas puestas ene le sardinel.

9.2.6. Armado y Pre-armado de estructuras.

De acuerdo a la configuración de las estructuras, se programará el pre-armado de

columnas y correas a pie de obra en secciones adecuadas según diseño. El área de
trabajo será convenientemente señalizada, con restricción de ingreso solo para
personal asignado y entrenado, tanto para realizar el pre-armado.
Se armará el prefabricado en la posición asignada según planos, luego serán izados
de acuerdo a la secuencia de montaje. Se iniciará la instalación de las columnas,
luego los tijerales en los ejes.
La instalación de los elementos será de manera sostenida y ordenada desde los
elementos de mayor peso hasta los de ajuste. Las columnas y correas se armarán
ajustándolos al 60%, se verificará el alineamiento dentro de las tolerancias
permitidas antes de iniciar el montaje en su posición final según planos.
Las bases de las columnas serán niveladas mediante láminas de acero de acuerdo
con el monitoreo.
Todas las juntas empernadas. Se registrará esta actividad marcando los pernos
como señal controlada. Cuando corresponda efectuar trabajos de soldadura, estos
serán de acuerdo a la Norma.

9.2.7. Montaje de estructuras y coberturas metálicas.

 Orden y limpieza del área de trabajo para realizar el montaje de la estructura y

coberturas (TR-4).
 Inspección de equipos y herramientas que se van a utilizar.
 Traslado de materiales a la zona de trabajo
 Señalizar toda el área donde se realizarán las maniobras.
 Posicionamiento adecuado según el radio de giro y la capacidad de carga.
 Se usarán cuerpos completos de andamios como medidas de acceso a la nave, los
cuales estarán completamente nivelados.
 Se usarán andamios que será utilizado para empernar o soldar los arriostres en caso
sea necesario.
 PROCEDIMIENTO ESCRITO DE TRABAJO SEGURO Código: Rev: 0
EDC-PETS-SYNKAT-1806-01
Descripción: "PROCEDIMIENTO DE TRABAJO SEGURO ENDESCO Pr. Nr.: 180601
PARA MONTAJE DE ESTRUCTURAS Y COBERTURAS
METÁLICAS PARA LA PROTECCIÓN DEL POZO 7 de 7
SUMERGIDO"

 La persona que trabajará en el andamio usará arnés de seguridad, en todo momento

estará enganchado.
 Los andamios serán armados de acuerdo a las especificaciones del fabricante, se
inspeccionarán antes de su uso. Cada dos cuerpos estará arriostrado a alguna
estructura en dos puntos fijos, en caso contrario se colocarán vientos a las cuatro
direcciones, se señalizará con cinta de peligro amarilla en la parte baja del andamio
a una distancia de 2 m.
 Toda herramienta que se encuentre en el andamio estarán sujetadas con driza, para
evitar su caída, no se tendrá herramientas sueltas.
 Personal capacitado y entrenado en el uso de equipos y herramientas de montaje y
estará preparado para recibir la carga, cuadrará, alineará y empernará las
estructuras.
 Liberar la estructura después que esta se encuentre totalmente fija.
 Se armará previamente en el piso las correas del techo, se cuadrará, alineará,
empernará o soldará según indica la ingeniería y se colocará en posición para el
izaje.
 Por ningún motivo el personal permanecerá y/o pasará debajo de la carga
suspendida.
 Tener los andamios colocados, preparados para que el personal pueda desplazarse y
recibir la carga.
 Se colocarán pernos de fijación para liberar la carga.
 Una vez instaladas las estructuras se procederá a nivelar, si se presentara alguna
desviación se corregirá.
 Se resanará con pintura anticorrosiva y pintura de acabado las estructuras que estén
sin pintar.
 Se medirá todo el contorno de la estructura metálica para poder montar las
coberturas de calaminon (TR-4); posteriormente se empernará para concluir su
instalación.
 Finalizando se hará la instalación de las canaletas y la bajada de lluvia en el techo; de
igual manera se procederá a empernar y hacer el armado concluyendo así el trabajo.

10. Identificación de Peligros y Evaluación de Riesgos y Controles
