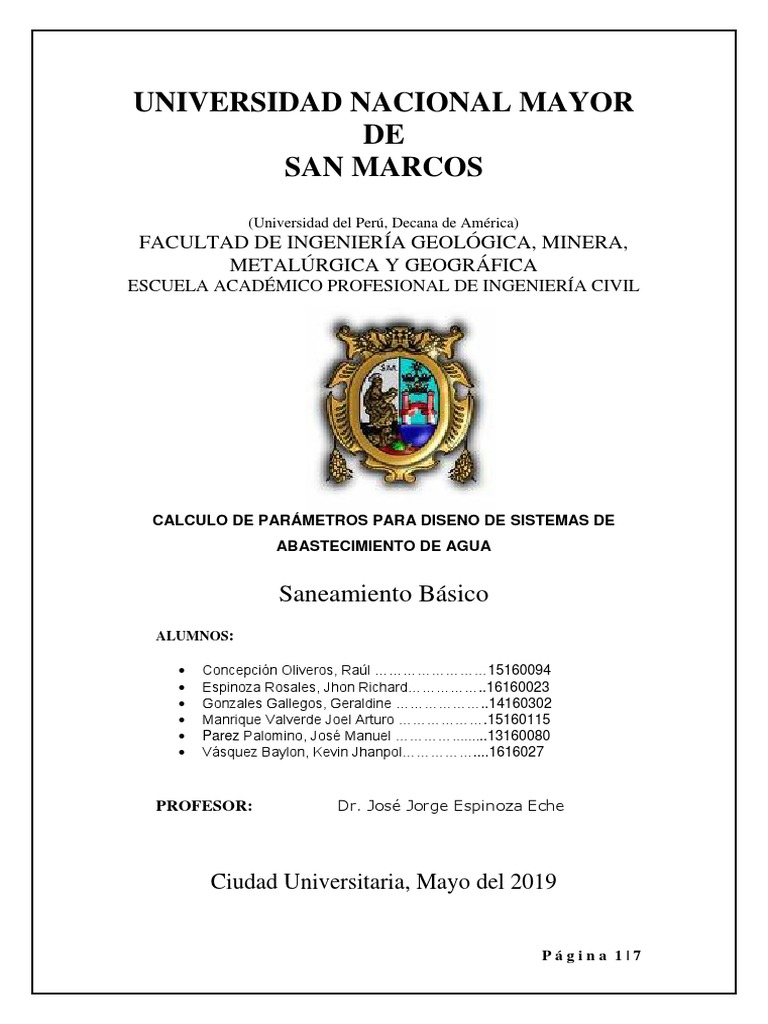

UNIVERSIDAD NACIONAL MAYOR
DE
SAN MARCOS
(Universidad del Perú, Decana de América)
FACULTAD DE INGENIERÍA GEOLÓGICA, MINERA,
METALÚRGICA Y GEOGRÁFICA
ESCUELA ACADÉMICO PROFESIONAL DE INGENIERÍA CIVIL
CALCULO DE PARÁMETROS PARA DISENO DE SISTEMAS DE
ABASTECIMIENTO DE AGUA
Saneamiento Básico
ALUMNOS:
Concepción Oliveros, Raúl ……………………15160094
Espinoza Rosales, Jhon Richard……………..16160023
Gonzales Gallegos, Geraldine ………………..14160302
Manrique Valverde Joel Arturo ……………….15160115
Parez Palomino, José Manuel ………….........13160080
Vásquez Baylon, Kevin Jhanpol……………....1616027
PROFESOR: Dr. José Jorge Espinoza Eche
Ciudad Universitaria, Mayo del 2019
Página 1|7
TAREA Nº 2
CALCULO DE PARÁMETROS PARA DISENO DE SISTEMAS DE
ABASTECIMIENTO DE AGUA
Grupo Población Tasa Periodo Ubicación Dimensiones
Actual Crecimiento de Geográfica
(Pa) Anual (r) Diseño Conducción Aducción
(t) (m) (m)
h L h L
f f
1 1,200 1.20% 30 Sierra > 50 1500 25 500
1500 msnm
2 1,500 1.25% 25 Costa Norte 60 2500 35 600
3 1,800 1.30% 20 Selva 70 3500 45 700
4 5,675 1.80% 20 Clima frío 80 4500 55 800
5 10,956 2.00% 25 Clima frío 90 5500 65 900
6 13,629 3.73% 30 Clima cálido 100 6500 75 1000
7 2’208,282 2.60% 25 Clima 110 7500 85 1500
templado
8 8’525,083 1.25% 20 Ciudad 120 8500 95 2000
Cosmopolita
A.1) Calcular población futura (aritmética y geométrica) y graficar.
Método Aritmético:
Pf = Pa(1 + r x t)
Método Geométrico:
Pf = Pa(1 + r)t
A.2) Con los datos considerados en la 5ta columna calcular:
- Caudal promedio diario anual (Qp)
- Caudal máximo diario (Qmd)
- Caudal máximo horario (Qmh)
- Volumen del reservorio de almacenamiento (25%Qmd)
Página 2|7
A.3) Considerando los datos de la 6ta columna, calcular:
- Diámetro de la línea de conducción
Hazen y William (para L.C. por gravedad)
Qmd = 4.26 x 10-4 x C x D 2.63 x (hf/L) 0.54
Bresse (para L.I.)
D = K4 (Qmd)1/2 para N = 24 horas
D = 0.5873 (N)1/4 (Qmd)1/2 para N < 24 horas
- Diámetro de la línea de aducción
Hazen y William (para L.C. por gravedad)
Qmh = 4.26 x 10-4 x C x D 2.63 x (hf/L) 0.54
Página 3|7
Solución: Grupo IV:
A. Calcular población futura
Método Aritmético:
Pf = Pa(1 + r × t)
Pf = 5675(1 + (1.8% × 20))
Pf = 7718 habitantes
Método Geométrico:
Pf = Pa × (1 + r)t
Pf = 5675 × (1 + 1.8%)20
Pf = 81809 habitantes
10000
9000
Pf t 8000
7000
0 5675.0 y = 1036x + 1713.4
6000
4 6094.8 Poblacion Futura 5000
8 6545.6 4000
12 7029.7 3000
16 7549.7 2000
1000
20 8108.1
0
0 2 4 6 8
Tiempo
Página 4|7
A.2) Con los datos considerados en la 5ta columna calcular:
Caudal promedio diario anual (Qp)
Por condición del ejercicio para clima frío, la dotación es180 L/h/d, para nuestro
ejercicio 8109 habitantes
𝑄𝑝 = 𝑃𝑓 × 𝐷𝑜𝑡𝑎𝑐𝑖ó𝑛
𝐿
180 1 𝑑𝑖𝑎
𝑄𝑝 = 8109 ℎ𝑎𝑏𝑖𝑡𝑎𝑛𝑡𝑒𝑠 ∗ ℎ𝑎𝑏𝑖𝑎𝑡𝑎𝑛𝑡𝑒𝑠 ∗
𝑑𝑖𝑎𝑠 86400 𝑠
𝑄𝑝 = 16.894 𝐿⁄𝑠
Para variaciones del consumo, según el RNE- OS.100
o Máximo diario: 1.3Qp
o Máximo horario: (1.8 a 2.5)Qp
Caudal máximo diario (Qmd)
𝑄𝑚𝑑 = 1.3 × 𝑄𝑝
𝑄𝑚𝑑 = 1.3 × 16.894
𝑄𝑚𝑑 = 22.08 𝐿⁄𝑠
Caudal máximo horario (Qmh)
𝑄𝑚ℎ = 2 ∗ 𝑄𝑝
𝑄𝑚ℎ = 2 ∗ 16.894
𝑄𝑚ℎ = 33.968 𝐿⁄𝑠
Volumen del reservorio de almacenamiento (25%Qmd)
𝑉 = 25% ∗ 𝑄𝑚𝑑
𝑉 = 25% × 20.27𝐿/𝑠
𝑉 = 5.52 𝐿/𝑠
Para convertir a m3/día
𝐿 𝑚3 1𝑑𝑖𝑎
𝑉 = 5.52 × ∗
𝑠 1000𝐿 86400𝑠
Para un día
𝑉 = 479.928 𝑚3
Página 5|7
A.3) Considerando los datos de la 6ta columna, calcular:
Diámetro de la línea de conducción
Hazen y William (para L.C. por gravedad)
80
𝑄𝑚𝑑 = 4.26 ∗ 10−4 ∗ 𝐶 ∗ 𝐷 2.63 ∗ (4.5)0.54
Datos
𝑄𝑚𝑑 = 22.08 𝐿⁄𝑠
𝐻𝑓 = 80 𝑚
𝐿 = 4500𝑚 = 4.5 𝐾𝑚
𝑝𝑖𝑒 0.5⁄
𝐶 = 140 𝑠
Se utilizará plastic PVC
Se hallará: 𝐷 = ⋯ 𝑝𝑢𝑙𝑔𝑎𝑑𝑎𝑠
Reemplazando estos valores en la fórmula:
𝑝𝑖𝑒 0.5⁄ 80
22.08 = 4.26 ∗ 10−4 ∗ 140 𝑠∗𝐷
2.63
∗ ( )0.54
4.5
𝑫 = 𝟓. 𝟐𝟓 𝒑𝒖𝒍𝒈𝒂𝒅𝒂𝒔
Obtenemos finalmente un diámetro comercial de 6 pulgadas
Bresse (para L.I.)
D = 𝑘4 ∗ (𝑄𝑚𝑑)0.5
Para n=24
𝑘4 = 0.7 − 1.6
Para k4=0.8
𝐿 𝑚3
𝑄𝑚𝑑 = 22.08 = 0.02208
𝑠 𝑠
𝐷 = 0.8 ∗ 0.022080.5
𝐷 = 0.1188 𝑚
𝑫 = 𝟒. 𝟔𝟕 𝒑𝒖𝒍𝒈𝒂𝒅𝒂𝒔
Obtenemos finalmente un diámetro comercial de 5 pulgadas
D = 0.5873 ∗ 𝑁 0.25 ∗ (𝑄𝑚𝑑)0.5
Para n<24
𝑘4 = 0.7 − 1.6
Para k4=0.8
Página 6|7
Donde N es tiempo de bombeo
𝑉
𝑄=
𝑡
Despejamos tiempo
𝑉 479928 𝐿 1 ℎ𝑜𝑟𝑎
𝑡= = ∗
𝑄 16.84 𝐿/𝑆 3600 𝑠
t= 8 horas
Q=22.08 L/s = 0.02208m3/s
Entonces:
D = 0.5873 ∗ 80.25 ∗ (0.02208)0.5
D = 0.1406𝑚
𝐃 = 𝟓. 𝟓𝟑 𝒑𝒖𝒍𝒈𝒂𝒅𝒂𝒔
Obtenemos finalmente un diámetro comercial de 6 pulgadas
- Diámetro de la línea de aducción
Hazen y William (para L.C. por gravedad)
80
𝑄𝑚ℎ = 4.26 ∗ 10−4 ∗ 𝐶 ∗ 𝐷 2.63 ∗ (4.5)0.54
𝑄𝑚ℎ = 33.9688 𝐿⁄𝑠 = 0.03968 𝑚3⁄𝑠
𝐻𝑓 = 80 𝑚
𝐿 = 4500𝑚 = 4.5 𝐾𝑚
𝑝𝑖𝑒 0.5⁄
𝐶 = 140 𝑠
Se utilizará plastic PVC
Se hallará 𝐷 = ⋯ 𝑝𝑢𝑙𝑔𝑎𝑑𝑎𝑠
Reemplazando estos valores en la formula
𝐿 𝑝𝑖𝑒 0.5⁄ 80
39.68 = 4.26 ∗ 10−4 ∗ 140 𝑠∗𝐷
2.63
∗ ( )0.54
𝑠 4.5
𝑫 = 𝟒. 𝟕𝟒 𝒑𝒖𝒍𝒈𝒂𝒅𝒂𝒔
Obtenemos finalmente un diámetro comercial de 5 pulgadas
Página 7|7
