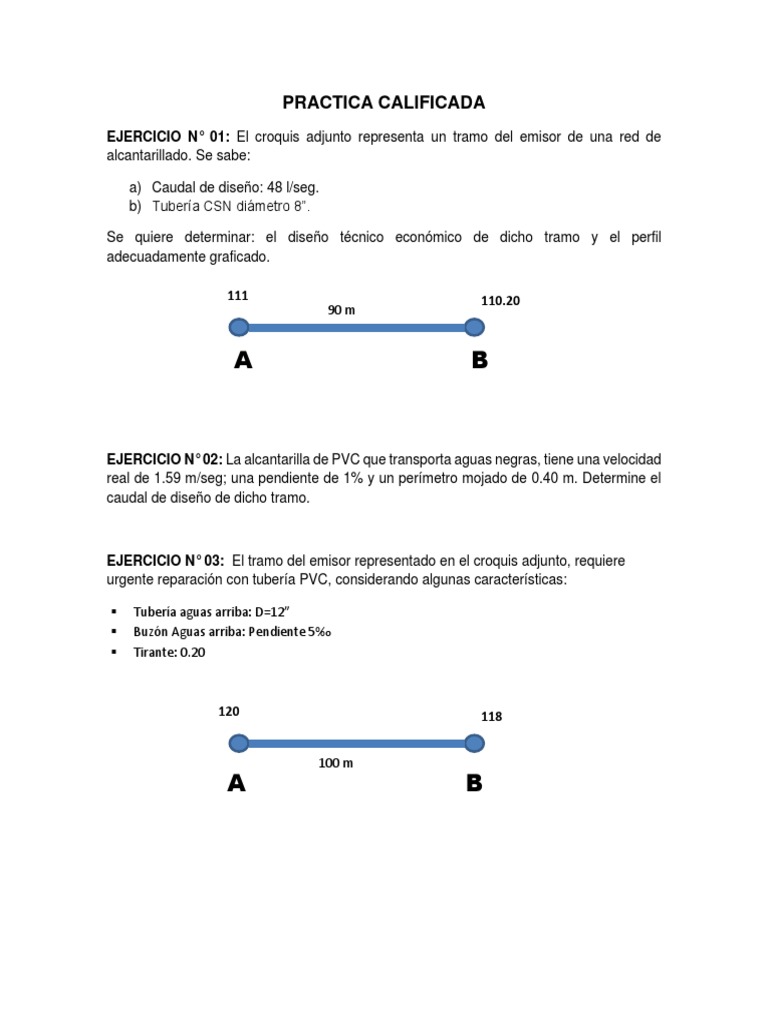

PRACTICA CALIFICADA

EJERCICIO N° 01: El croquis adjunto representa un tramo del emisor de una red de
alcantarillado. Se sabe:

a) Caudal de diseño: 48 l/seg.


b) Tubería CSN diámetro 8”.

Se quiere determinar: el diseño técnico económico de dicho tramo y el perfil


adecuadamente graficado.

111 110.20
90 m

A B

EJERCICIO N° 02: La alcantarilla de PVC que transporta aguas negras, tiene una velocidad
real de 1.59 m/seg; una pendiente de 1% y un perímetro mojado de 0.40 m. Determine el
caudal de diseño de dicho tramo.

EJERCICIO N° 03: El tramo del emisor representado en el croquis adjunto, requiere


urgente reparación con tubería PVC, considerando algunas características:

▪ Tubería aguas arriba: D=12”


▪ Buzón Aguas arriba: Pendiente 5%o
▪ Tirante: 0.20

120 118

100 m
A B
EJERCICIO N° 04: Se quiere diseñar un tramo del emisor del sistema de alcantarillado,
sabiendo que:

▪ El material de la tubería será de PVC, el más barato y comercial que haya en el mercado.
▪ El caudal de diseño del emisor es 75 L/seg.
▪ La profundidad del buzón A es 3.00 m y existe un buzón de caída a 40 m del buzón final.

2000 1994.6 1991

40 m
A B

EJERCICIO N° 05: Calcular el caudal que conduce una tubería de PVC D=16”, dispuesta
en pendiente mínima, sabiendo que el área ocupada es la tercera parte de la tubería.

EJERCICIO N° 06: Dimensionar el conducto de un tramo de desagüe sabiendo que este


trabaja a caudal y pendiente constante y su sección es cuadrada. Plantee la solución para
un tirante de 60% de su diámetro.

EJERCICIO N° 07: Una tubería de desagüe de 10” de arcilla PVC n= 0.010 corre rumbo
este con una pendiente de 0.003; en la dirección sur una tubería de concreto de 6” ingresa
con una pendiente de 0.025; otra tubería de 4” de PVC entra desde el sur con una pendiente
de 0.0095. Las 2 tuberías de desagüe de 4” y 6” están fluyendo a tubo lleno. Hallar en la
tubería de 10”

a) El caudal que discurre

b) El tirante de flujo

c) La velocidad de
desplazamiento
