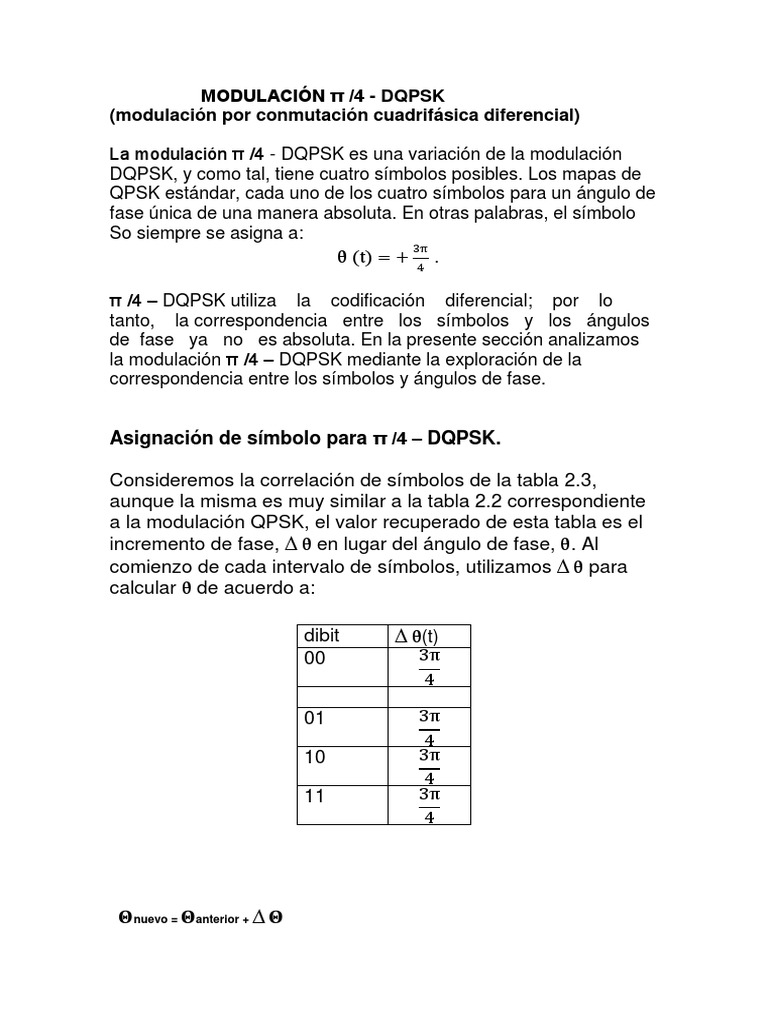

MODULACIÓN π /4 - DQPSK

(modulación por conmutación cuadrifásica diferencial)

La modulación π /4 - DQPSK es una variación de la modulación

DQPSK, y como tal, tiene cuatro símbolos posibles. Los mapas de
QPSK estándar, cada uno de los cuatro símbolos para un ángulo de
fase única de una manera absoluta. En otras palabras, el símbolo
So siempre se asigna a:
3π
θ (t) = + .
4

π /4 – DQPSK utiliza la codificación diferencial; por lo

tanto, la correspondencia entre los símbolos y los ángulos
de fase ya no es absoluta. En la presente sección analizamos
la modulación π /4 – DQPSK mediante la exploración de la
correspondencia entre los símbolos y ángulos de fase.

Asignación de símbolo para π /4 – DQPSK.

Consideremos la correlación de símbolos de la tabla 2.3,

aunque la misma es muy similar a la tabla 2.2 correspondiente
a la modulación QPSK, el valor recuperado de esta tabla es el
incremento de fase, ∆ θ en lugar del ángulo de fase, θ. Al
comienzo de cada intervalo de símbolos, utilizamos ∆ θ para
calcular θ de acuerdo a:

dibit ∆ θ(t)
00 3π
4

01 3π
4
10 3π
4
11 3π
4

𝚯nuevo = 𝚯anterior + ∆ 𝚯
Entonces usamos Θ para desplazar la fase de la portadora de
acuerdo a:
S(t) = √𝐸𝑠 COS[2* π *Fc*T +∆ Θ ].

𝜋 3π
Puesto que ∆ Θ ∈ {± ; ± }de cada símbolo sucesivo adelantará
4 4
en fase de la portadora por un múltiplo entero impar π /4.
Suponiendo que el desplazamiento de fase inicial en un tiempo t=0
es cero, y los posibles ángulos de fase de π /4-DQPSK serían:

𝜋 π 3𝜋 5𝜋 3π 7𝜋
{0; 4 ; 2 ; 4
; π;
4
;
2
;
4
}; 0; 45; 90; 135; 180; 225; 270; 315.

B(2k-1) B(2k)
1 1
0 1
0 0
1 0

Para la modulación π /4- DQPSK, creamos una señal de banda

mediante el uso de la correlación de símbolos proporcionado en la
tabla 2.3. En primer lugar, asignamos cada dibit a un incremento de
fase ∆ θ.

A continuación, añadimos cada incremento de fase a la fase

anterior Θ reduciendo el resultado 2*π según sea necesario. El
resultado es una secuencia de ángulos de fase, que utilizamos para
crear una señal de banda base compleja como:

M(t) = 𝑒 +𝑗θ (t)

Donde θ(t) es uno de los ocho posibles ángulos de fase

mencionadas anteriormente. Finalmente, esto es
completado con el mapa de dibits para los ocho puntos de
la constelación.

Diagrama de Constelación de DQPSK.

La modulación π /4-DQPSKtiene una constelación de ocho puntos,
tal como se ilustra en figura 2.14. Aunque esta constelación se
compone de los mismos ocho puntos como las modulaciones 8-
PSK, π /4-DQPSK y 8-PSK siendo estas formas PSK muy
diferentes. La constelación π /4-DQPSK consta de dos
subconjuntos de cuatro puntos que son compensados por π /4
radianes entre sí.

Fig 2.14 Fuente: Rice, M. (2009)

Puesto que siempre estamos agregando un múltiplo impar de π /4

radianes a la fase, la señal debe alternarse entre estos dos
subgrupos de cuatro puntos cada símbolo. Esto significa, que en
cada símbolo de transición, la señal debe pasar de un punto de
color gris oscuro a un punto de color gris claro, o desde el punto de
color gris claro a un punto gris oscuro. Pasar de un punto de color
gris claro a un punto de color gris claro, o desde un punto de color
gris oscuro a un punto de color gris oscuro, está prohibido.

Diagrama de transición de π /4-DQPSK.

En la figura 2.15 se puede observar el diagrama de transición de la

modulación π /4-DQPSK. En cada uno de los ocho puntos de la
constelación, se muestran como círculos negros, hay cuatro
transiciones permitidas para los otros puntos de la constelación, que
se muestran como líneas negras gruesas. Cada transición
corresponde a uno de los cuatro valores de símbolo posibles.
Ninguna de las transiciones pasa por el origen, esto ayuda a que la
señal de la envolvente sea casi una constante que la de QPSK.

Fig 2.15
Diagrama de transición de modulación π /4-DQPSK.

Además, los ocho puntos de la constelación están en el círculo

unitario. Esto significa que todos ellos tienen la misma energía total.
Como fue el caso de la modulación QPSK, debemos filtrar la señal
de banda base con un filtro de coseno elevado para controlar el
ancho de banda. Esto se hace exactamente igual que QPSK, tanto
con los componentes I y Q como de la señal de banda base filtrada
por el filtro de coseno elevado. Cuando la señal de banda base se
filtra con un filtro de coseno elevado para conformación de
impulsos, las transiciones convertidas se observan en gris claro de
la figura anterior.

Diagrama de ojo para modulación π /4-DQPSK.

Cuando observamos cualquiera de las componentes en fase o de la
cuadratura de las transiciones de la señal de banda base en función
del tiempo, da como resultado el diagrama de ojo que se ilustra en
la figura 2.16. Las alternancias del diagrama de ojo entre dos y tres
niveles para cada símbolo. Esto es bastante diferente al diagrama
en ojo de la modulación QPSK, debido a los subconjuntos
alternantes de la constelación
La figura 2.14 permite visualizar las proyecciones de los puntos de
la constelación sobre el eje real o imaginario. El subconjunto de
color gris claro de la constelación se proyectará para dos puntos
√2
± . El subconjunto de color gris oscuro de la constelación se
2
proyectará para tres puntos 0, ±1. Por lo tanto, como las
alternancias de señal entre estos dos subconjuntos, el ojo se
alternará entre dos niveles y tres niveles en cada símbolo, como se
puede observar en la figura 2.16

Fig. 2.16

Los filtros emparejados son una herramienta básica en la ingeniería

eléctrica para extraer las ondas conocidas de una señal que ha sido
contaminada por el ruido. Esto se logra mediante la correlación
cruzada de la señal con el wavelet. La correlación cruzada del
barrido vibroseis (awavelet) con una señal sísmica registrada es
una aplicación geofísica. Otra aplicación geofísica se encuentra en
las migraciones de Kirchhoff, donde la suma de energía en patrones
de difracción es equivalente a una correlación cruzada
bidimensional. Los conceptos básicos de los filtros emparejados se
presentan con figuras que ilustran las aplicaciones en una y dos
dimensiones
La modulación por desplazamiento de fase en cuadratura
compensado (OQPSK)

http://repositorio.ucsg.edu.ec/bitstream/3317/2738/1/T-UCSG-POS-
MTEL-28.pdf
