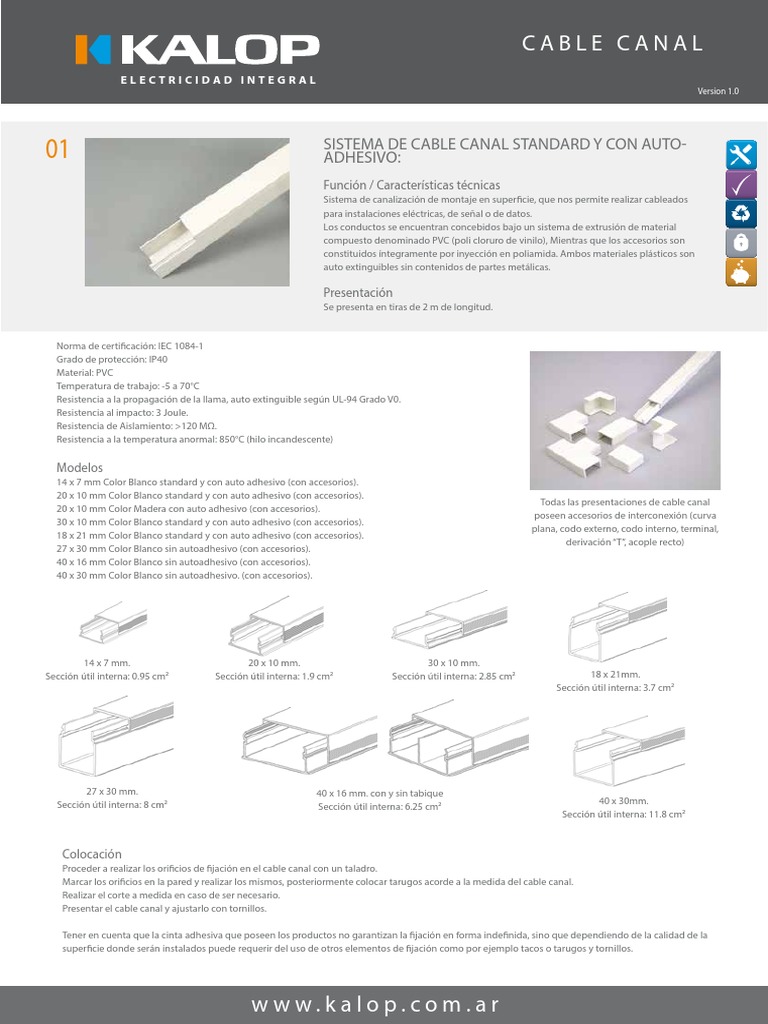

CABLE CANAL

ELECTRICIDAD INTEGRAL
Version 1.0

01 SISTEMA DE CABLE CANAL STANDARD Y CON AUTO-

ADHESIVO:
Función / Características técnicas
Sistema de canalización de montaje en superficie, que nos permite realizar cableados
para instalaciones eléctricas, de señal o de datos.
Los conductos se encuentran concebidos bajo un sistema de extrusión de material
compuesto denominado PVC (poli cloruro de vinilo), Mientras que los accesorios son
constituidos íntegramente por inyección en poliamida. Ambos materiales plásticos son
auto extinguibles sin contenidos de partes metálicas.

Presentación
Se presenta en tiras de 2 m de longitud.

Norma de certificación: IEC 1084-1

Grado de protección: IP40
Material: PVC
Temperatura de trabajo: -5 a 70°C
Resistencia a la propagación de la llama, auto extinguible según UL-94 Grado V0.
Resistencia al impacto: 3 Joule.
Resistencia de Aislamiento: >120 MΩ.
Resistencia a la temperatura anormal: 850°C (hilo incandescente)

Modelos
14 x 7 mm Color Blanco standard y con auto adhesivo (con accesorios).
20 x 10 mm Color Blanco standard y con auto adhesivo (con accesorios).
Todas las presentaciones de cable canal
20 x 10 mm Color Madera con auto adhesivo (con accesorios).
poseen accesorios de interconexión (curva
30 x 10 mm Color Blanco standard y con auto adhesivo (con accesorios).
plana, codo externo, codo interno, terminal,
18 x 21 mm Color Blanco standard y con auto adhesivo (con accesorios).
derivación “T”, acople recto)
27 x 30 mm Color Blanco sin autoadhesivo (con accesorios).
40 x 16 mm Color Blanco sin autoadhesivo (con accesorios).
40 x 30 mm Color Blanco sin autoadhesivo. (con accesorios).

14 x 7 mm. 20 x 10 mm. 30 x 10 mm.

Sección útil interna: 0.95 cm² Sección útil interna: 1.9 cm² Sección útil interna: 2.85 cm² 18 x 21mm.
Sección útil interna: 3.7 cm²

27 x 30 mm. 40 x 16 mm. con y sin tabique

Sección útil interna: 8 cm² 40 x 30mm.
Sección útil interna: 6.25 cm²
Sección útil interna: 11.8 cm²

Colocación
Proceder a realizar los orificios de fijación en el cable canal con un taladro.
Marcar los orificios en la pared y realizar los mismos, posteriormente colocar tarugos acorde a la medida del cable canal.
Realizar el corte a medida en caso de ser necesario.
Presentar el cable canal y ajustarlo con tornillos.

Tener en cuenta que la cinta adhesiva que poseen los productos no garantizan la fijación en forma indefinida, sino que dependiendo de la calidad de la
superficie donde serán instalados puede requerir del uso de otros elementos de fijación como por ejemplo tacos o tarugos y tornillos.

w w w.k alop.com.ar
 CABLE CANAL
ELECTRICIDAD INTEGRAL
Version 1.0

02 BANDEJA CANAL (KL04500)

Función / Características técnicas

destinado a la protección de conductores aislados en instalaciones eléctricas, de señal

o de datos. Su diseño permite colocar separadores en su interior, dividiendo el
conducto en hasta cuatro regiones independientes permitiendo instalaciones mixtas.

Grado de protección: IP40

Material: PVC
Sección útil interna: 42 cm² aprox.
Temperatura de trabajo: -5 a 70°C
Resistencia a la propagación de la llama auto extinguible según UL-94 Grado V0
Resistencia al impacto: 6 Joule
Resistencia de aislamiento: > 120MΩ
Resistencia a la temperatura anormal: 850°C (hilo incandescente)

Presentación
100 x 50 mm Color blanco en tiras de 2 m de longitud.

Colocación

Realizar el corte a medida en caso de ser necesario.

Para la elección del sistema de canalización debemos tener en cuenta las dimensiones de los circuitos. Esto implica básicamente en determinar la sección
de los conductores de acuerdo a las corrientes admisibles para cada circuito ya sean de tomacorrientes, iluminación, de señal o de datos.
Las pautas a tener en cuenta son las siguientes:

teniendo en cuenta las caídas de tensión por las longitudes de las instalaciones.
- Elegir el tipo de conductor y la forma de instalación.

03 CURVA PLANA (KL04510)

Función / Características técnicas
Utilizada para realizar curvas a 90° de forma plana.
Fabricado en PP IGNIFUGO.

Grado de protección: IP40

Temperatura de trabajo: -5 a 70°C
Resistencia a la propagación de la llama auto extinguible según UL-94 Grado V0
Resistencia al impacto: 6 Joule
Resistencia de aislamiento: > 120MΩ
Resistencia a la temperatura anormal: 850°C (hilo incandescente)

04 CODO EXTERNO (KL04511)

Función / Características técnicas
Utilizado para realizar curvas a 90° de manera externa.
Fabricado en PP IGNIFUGO.

Grado de protección: IP40

Temperatura de trabajo: -5 a 70°C
Resistencia a la propagación de la llama auto extinguible según UL-94 Grado V0
Resistencia al impacto: 6 Joule
Resistencia de aislamiento: > 120MΩ
Resistencia a la temperatura anormal: 850°C (hilo incandescente)

w w w.k alop.com.ar
 ACCESORIOS
BAND E JA C ANA L
ELECTRICIDAD INTEGRAL
Version 1.0

05 CODO INTERNO (KL04512)

Función / Características técnicas
Utilizado para realizar curvas a 90° de manera interna.
Fabricado en PP IGNIFUGO.

Grado de protección: IP40

Temperatura de trabajo: -5 a 70°C
Resistencia a la propagación de la llama auto extinguible según UL-94 Grado V0
Resistencia al impacto: 6 Joule
Resistencia de aislamiento: > 120MΩ
Resistencia a la temperatura anormal: 850°C (hilo incandescente)

06 TERMINAL (KL04513)
Función / Características técnicas
Utilizada para darle una terminación estética a una tira de bandeja canal abierta.
Fabricada en PP IGNIFUGO.

Grado de protección: IP40

Temperatura de trabajo: -5 a 70°C
Resistencia a la propagación de la llama auto extinguible según UL-94 Grado V0
Resistencia al impacto: 6 Joule
Resistencia de aislamiento: > 120MΩ
Resistencia a la temperatura anormal: 850°C (hilo incandescente)

07 DERIVACIÓN “T” (KL04514)

Función / Características técnicas
Utilizada para derivar bandeja canal en tres diferentes direcciones.
Fabricada en PP IGNIFUGO.

Grado de protección: IP40

Temperatura de trabajo: -5 a 70°C
Resistencia a la propagación de la llama auto extinguible según UL-94 Grado V0
Resistencia al impacto: 6 Joule
Resistencia de aislamiento: > 120MΩ
Resistencia a la temperatura anormal: 850°C (hilo incandescente)

08 ACOPLE RECTO (KL04515)

Función / Características técnicas
Utilizado para unir tramos de bandeja canal de manera recta.
Fabricado en PP IGNIFUGO.

Grado de protección: IP40

Temperatura de trabajo: -5 a 70°C
Resistencia a la propagación de la llama auto extinguible según UL-94 Grado V0
Resistencia al impacto: 6 Joule
Resistencia de aislamiento: > 120MΩ
Resistencia a la temperatura anormal: 850°C (hilo incandescente)

w w w.k alop.com.ar
 PRODUC TOS GENERALES
ACCE SORIOS B A ND E JA C ANA L
ELECTRICIDAD INTEGRAL
Version 1.0

09 PORTA BASTIDOR (KL04517)

Función / Características técnicas
Utilizado para la instalación de un bastidor único sobre el bandeja canal.
Fabricado en PC.

Grado de protección: IP40

Temperatura de trabajo: -5 a 70°C
Resistencia a la propagación de la llama auto extinguible según UL-94 Grado V0
Resistencia al impacto: 6 Joule
Resistencia de aislamiento: > 120MΩ
Resistencia a la temperatura anormal: 850°C (hilo incandescente)

10 SEPARADOR BANDEJA CANAL (KL046516)

Función / Características técnicas
Utilizado para crear una separación en la tira de bandeja canal, pudiendo utilizar, por
ejemplo, un canal para datos y otro para energía.
Fabricado en PVC.

Grado de protección: IP40

Temperatura de trabajo: -5 a 70°C
Resistencia a la propagación de la llama auto extinguible según UL-94 Grado V0
Resistencia al impacto: 6 Joule
Resistencia de aislamiento: > 120MΩ
Resistencia a la temperatura anormal: 850°C (hilo incandescente)

w w w.k alop.com.ar

ELECTRICIDAD INTEGRAL
11
Troquel para inserción
de cable canal.
12
Características técnicas
Diseñadas y fabricadas bajo Norma IEC 60670-1.
Con material termoplástico aislante de color GRIS RAL 7035.
Grado de protección: IP20ee
Resist. al envejecimiento: 70º C.
Resist. del material aislante al calor anormal y al fuego: 650º C.
Resist. a la aislación: > 5 M
Tensión de servicio: < 440 V.
Intensidad de corriente máx. asignada: < 125 A.
Resistencia al encaminamiento y a las corrientes superficiales: > 175 V.
Rigidez dieléctrica: 2500 V.
w w w.k alop.com.ar
PRODUC TOS GENERALES
C A JA S de S U PERFICIE
Version 1.0
CAJA PLÁSTICA RECTANGULAR PARA CABLE CANAL
(KL02475/4)
Función / Características técnicas
Cajas para montaje del tipo de superficie, siendo su instalación por medio de sistemas
de canalización como por ejemplo cable canal. La capacidad de alojamiento es de 100 x
50 mm. permitiendo instalar en ellas un bastidor con hasta tres módulos teniendo las
mismas prestaciones que una caja de embutir metálica o plástica.
La dos versiones existentes difieren de su altura siendo:
Caja alta rectangular de superficie: 43.5 mm.
Caja baja rectangular de superficie: 31.5 mm.
Estas cajas poseen una combinación de troquelados en las paredes laterales brindando
la posibilidad de poder insertar cable canales de las siguientes medidas: 14x7 mm.,
20x10 mm., 18x21 mm., 40x16 mm.
Colocación
Remover el troquel correspondiente según las dimensiones del cable canal a instalar
utilizando un alicate y luego eliminar las rebabas con un elemento cortante.
Se sujeta la caja a la pared con tacos o tarugos y tornillos, pasados por los orificios
internos de la caja .
Se extraen de la canalización los conductores.
Se arma un conjunto de bastidor único Kalop con los módulos requeridos para la
instalación.
Los módulos se conectan con el cableado que proviene de la caja.
Finalmente, se monta el bastidor sujetándolo con los tornillos correspondientes, realizar
el ajuste y colocar una tapa cubriendo el bastidor.
CAJAS PARA INTERRUPTORES TERMOMAGNÉTICOS
(KL02472/3/6/2T/3T/6T)
Función
Línea de cajas para montaje en superficie con riel DIN de 35 mm. para la instalación de
interruptores termomagnéticos, interruptores diferenciales y dispositivos de maniobra.
Compatible con el adaptador para riel DIN Kalop que permite el montaje módulos pertene-
ciente a la Línea Modular Kalop (Véase en Accesorios).
Las aplicaciones mas frecuentes de esta línea de cajas es en tableros primarios en instalacio-
nes domiciliarias e instalaciones anexas en tableros secundarios para el mando y protección
de máquinas herramientas.
Según su aplicación se presentan en dos versiones o modelos, con y sin tapa.
Colocación
Se retira la tapa exterior y se marcan los agujeros en la pared.
Se realizan los agujeros en la pared y se colocan tarugos.
Retirar los troqueles por donde pasaran los cables.
Colocar la caja y fijarla por medio de tornillos a la pared.
Luego de colocar los diferentes modulos eléctricos
(termomagneticas, interruptores diferenciales etc) y haberlos
conectado se coloca la tapa frontal.
