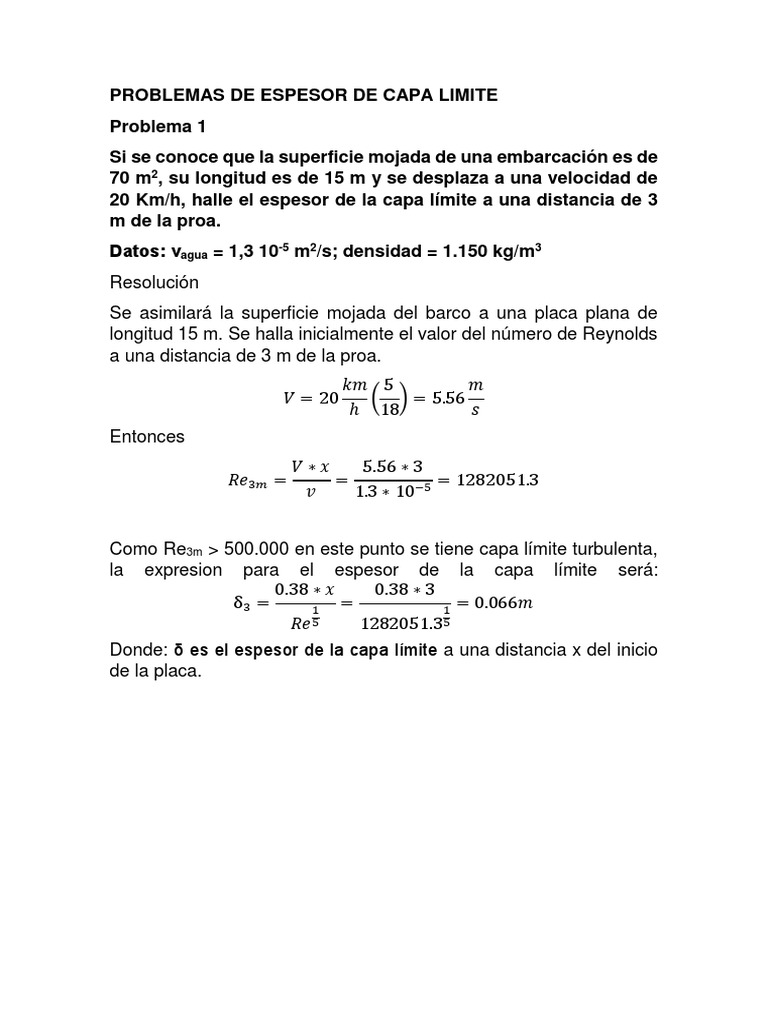

PROBLEMAS DE ESPESOR DE CAPA LIMITE

Problema 1
Si se conoce que la superficie mojada de una embarcación es de
70 m2, su longitud es de 15 m y se desplaza a una velocidad de
20 Km/h, halle el espesor de la capa límite a una distancia de 3
m de la proa.
Datos: νagua = 1,3 10-5 m2/s; densidad = 1.150 kg/m3
Resolución
Se asimilará la superficie mojada del barco a una placa plana de
longitud 15 m. Se halla inicialmente el valor del número de Reynolds
a una distancia de 3 m de la proa.
𝑘𝑚 5 𝑚
𝑉 = 20 ( ) = 5.56
ℎ 18 𝑠
Entonces
𝑉∗𝑥 5.56 ∗ 3
𝑅𝑒3𝑚 = = = 1282051.3
𝑣 1.3 ∗ 10−5

Como Re3m > 500.000 en este punto se tiene capa límite turbulenta,
la expresion para el espesor de la capa límite será:
0.38 ∗ 𝑥 0.38 ∗ 3
δ3 = 1 = 1 = 0.066𝑚
𝑅𝑒 5 1282051.35
Donde: δ es el espesor de la capa límite a una distancia x del inicio
de la placa.
Problema 2
Un aeroplano está volando con una velocidad de 750 Km/h.
Sabemos que a 500 metros de altura, donde μ = 1,7737·10-5
Kg/m.s y ρ = 1,1673 Kg/m3, y cuando vuela a 20000 metros
donde: μ = 1,4216·10-5 Kg/m.s y ρ = 0,08891 Kg/m3.
Determine en ambos casos el punto de transición entre la capa
límite laminar y turbulenta, así como el espesor de la capa límite
en este punto.
Resolución
Para ello, y únicamente como aproximación, se va a considerar la
superficie del aeroplano como una placa plana.
𝑘𝑚 5 𝑚
𝑉 = 750 ( ) = 208.333
ℎ 18 𝑠
Para hallar el punto de transición el número de Reynolds será igual
500000(Re=5*105) en ambos casos.
Para una altura de 500m.
𝑅𝑒 ∗ μ 5 ∗ 105 ∗ 1.7737 ∗ 10−5
𝑥𝑡𝑟(500𝑚) = = = 0.0364𝑚
𝑉∗ρ 208.333 ∗ 1.1673
Para una altura de 20000m.
𝑅𝑒 ∗ μ 5 ∗ 105 ∗ 1.4216 ∗ 10−5
𝑥𝑡𝑟(20000𝑚) = = = 0.38𝑚
𝑉∗ρ 208.333 ∗ 0.08891
El espesor de la capa límite entre estos dos puntos vendrá dado por
la expresión:
5∗𝑥
δ=
√𝑅𝑒𝑥
Para una altura de 500m.
5∗𝑥 5 ∗ 0.0364
δ500 = = = 2.578 ∗ 10−4 𝑚
√𝑅𝑒𝑥 √5 ∗ 105
Para una altura de 20000m.
5∗𝑥 5 ∗ 0.38
δ20000 = = = 2.713 ∗ 10−3 𝑚
√𝑅𝑒𝑥 √5 ∗ 105
Problema 3
Una placa plana lisa de 10 m de largo y 4 m de ancho, es
remolcada en agua en reposo a 20ºC con una velocidad de 4 m/s.
Determinar los espesores máximos y su respectiva posición de
las Capa Limite Laminar (CLL) y Turbulenta (CLT). Datos
adicionales:
ρ (agua a 20ºC) = 103 Kg/m3
μ (agua a 20ºC) = 1.003*10-3 Kg/m.s
Resolución
Calculamos el numero de Reynolds para x=10m.
ρ∗𝑉∗𝑥 103 ∗ 4 ∗ 10
𝑅𝑒10𝑚 = = −3
= 3.988 ∗ 107
μ 1.003 ∗ 10
Como Re(10m)>5*105 corresponde a una capa limite turbulenta (CLT).
Entonces hallamos el punto de transición. (Re=5*105)
𝑅𝑒 ∗ μ 5 ∗ 105 ∗ 1.003 ∗ 10−3
𝑥𝑡𝑟 = = = 0.125𝑚
𝑉∗ρ 4 ∗ 1000
El espesor de la capa límite del punto de transición vendrá dado por
la expresión:
5∗𝑥 5 ∗ 0.125
δ= = = 8.8388 ∗ 10−4 𝑚 = 0.88𝑚𝑚
√𝑅𝑒𝑥 √5 ∗ 105
El espesor de la capa límite turbulento vendrá dado por la expresión:
0.38 ∗ 𝑥 0.38 ∗ 𝑥
δ= 1 =
ρ ∗ 𝑉 ∗ 𝑥 15
𝑅𝑒𝑥 5 ( )
μ
Despejando x:
1 1
δ 5 ρ∗𝑉 4 8.8388 ∗ 10−4 5 3
10 ∗ 4 4
x=( )4 ∗( ) =( )4 ∗( )
0.38 μ 0.38 1.003 ∗ 10−3
x = 0.0228𝑚
Por lo tanto, la longitud de la capa límite turbulento será:
 x𝐶𝐿𝑇 = (10 − 0.125) + 0.0228 = 9.8978𝑚
Entonces el Re(CLT) será:
ρ ∗ 𝑉 ∗ 𝑥 103 ∗ 4 ∗ 9.8978
𝑅𝑒9.8978𝑚 = = = 3.947 ∗ 107
μ 1.003 ∗ 10−3
Por lo tanto, el espesor será:
0.38 ∗ 𝑥 0.38 ∗ 9.8978
δ= 1 = 1 = 0.11378𝑚
𝑅𝑒𝑥 5 (3.947 ∗ 7
10 )5
PROBLEMAS DE CAPA LIMITE LAMINAR

Problema 1:
Dada una placa plana que está orientada hacia la dirección del
fluido (agua) tal como se muestra y que sobre ella se forma una
capa limite. Se sabe que en la parte inferior a una distancia
horizontal de 0.5m hay un espesor de 6mm. Determine si es flujo
laminar o turbulento. Además, calcule a que distancia cambia de
flujo laminar a turbulento.
Considere un flujo laminar para Rex < 5 ∗ 105

X=0.5m 𝛿 = 6𝑚𝑚
𝑣 ∶ 𝑣𝑖𝑠𝑐𝑜𝑐𝑖𝑑𝑎𝑑 𝑐𝑖𝑛𝑒𝑚𝑎𝑡𝑖𝑐𝑎
𝐷 ∶ 𝑑𝑒𝑛𝑠𝑖𝑑𝑎𝑑
𝑈 ∶ 𝑣𝑒𝑙𝑜𝑐𝑖𝑑𝑎𝑑
𝛿 ∶ 𝑒𝑠𝑝𝑒𝑠𝑜𝑟 𝑑𝑒 𝑐𝑎𝑝𝑎

𝑫∗𝒗∗𝒑 𝑼∗𝒙
𝑹𝒆 = =
𝝁 𝒗
Desarrollo:
- A partir del dato del espesor en dicho punto
 𝑣∗𝑥
𝛿 =5∗√
𝑈
5
𝑈 = (𝑣 ∗ 𝑥) ∗ ( )2
𝛿
10−6 𝑚2 5
𝑈 = (1.12 ∗ ) ∗ (0.5𝑚) ∗ ( −3
)2
𝑠 6 ∗ 10 𝑚𝑚

(0.39) ∗ (0.5)
𝑅𝑒 = −6
= 1.74 ∗ 105 < 5 ∗ 105
(1.12 ∗ 10 )
 A dicha distancia sigue nuestro fluido sigue siendo laminar.

- Usamos el dato del problema para hallar el “X crítico”

5 (5∗105 )∗(1.12∗10−6 )
𝑅𝑒 = 5 ∗ 10  𝑋𝑐𝑟 = (0.39)
𝑅𝑒∗𝑣
𝑋𝑐𝑟 =  𝑋𝑐𝑟 = 1.43𝑚
𝑈
 Para una distancia de 1.43m es flujo cambia.

Además:

𝑣∗𝑥 (1.12∗10−6 )∗(1.43𝑚)

𝛿 =5∗√ =5∗√ = 0.0101324m
𝑈 (0.39𝑚/𝑠)

 A dicha distancia presenta un espesor de 10.1234mm

Problema 2:
Considere el flujo laminar de un fluido con una viscosidad
cinemática de 2.0 X 10-5 m2/s en flujo paralelo sobre una placa
plana. ¿Dónde a lo largo de la placa está la capa límite 3 mm de
espesor? ¿Cuál es la velocidad en ese punto? La velocidad de flujo
libre, U, es de 5 m/s.

𝛿 = 3𝑚𝑚 𝑣 = 5𝑚/𝑠
𝑣 ∶ 𝑣𝑖𝑠𝑐𝑜𝑐𝑖𝑑𝑎𝑑 𝑐𝑖𝑛𝑒𝑚𝑎𝑡𝑖𝑐𝑎
𝐷 ∶ 𝑑𝑒𝑛𝑠𝑖𝑑𝑎𝑑
𝑈 ∶ 𝑣𝑒𝑙𝑜𝑐𝑖𝑑𝑎𝑑
𝛿 ∶ 𝑒𝑠𝑝𝑒𝑠𝑜𝑟 𝑑𝑒 𝑐𝑎𝑝𝑎

𝒗∗𝒙
𝜹=𝟓∗ √
𝑼

Procedimiento:
 - Evaluamos el x para ese espesor
𝑈 0.003𝑚 2 5 𝑚/𝑠
𝑥 = (𝜹/𝟓) = =( ) = = 0.09 𝑚
𝑣 5 2 ∗ 10−5 𝑚2/𝑠
𝑥 = 0.09 𝑚
 Para un espesor de 3mm se debe encontrar a 0.09m.

- Verificaremos el estado del flujo

𝑈∗𝑥 (5𝑚/𝑠) ∗ (0.09𝑚)
𝑅𝑒 = =
𝑣 2 ∗∗ 10−5 𝑚2/𝑠
𝑅𝑒 = 22.500 para este punto sigue siendo flujo laminar( < 5 ∗ 105 )
 El flujo laminar no cambia.

Finalmente:
𝑢
= 0.99 ∗ 𝑠𝑢𝑔𝑒𝑟𝑖𝑑𝑜 𝑝𝑜𝑟 𝑒𝑙 𝑎𝑢𝑡𝑜𝑟
𝑈

 𝑢 = 5𝑚/𝑠
 Para estas condiciones la velocidad es 5m/s.
Problema 3:

La velocidad media de la sangre en la aorta (r -1,19 cm) durante

la parte estacionaria del latido del corazón es de unos 35,0 cm/s.
¿Este flujo es laminar? Considere:
𝜇𝑠𝑎𝑛𝑔𝑟𝑒 = − 2,08 x 10 − 3 Pa. s
𝑝𝑠𝑎𝑛𝑔𝑟𝑒 =1100 kg/m3

𝑫∗𝒗∗𝒑
𝑹𝒆 =
𝝁

𝑅𝑒 < 2000 − − − 𝐹. 𝐿𝑎𝑚𝑖𝑛𝑎𝑟

𝑅𝑒 > 4000 − − − 𝐹. 𝑇𝑢𝑟𝑏𝑢𝑙𝑒𝑛𝑡𝑜
Datos:
𝑟 = 1.19 𝑐𝑚
𝑣 = 35.0 𝑐𝑚/𝑠
𝑢 = 2.08 10−3 𝑃𝑎. 𝑠
𝑝 = 1100 𝑘𝑔/𝑚3

Procedimiento:
𝐷 = 2(1.19) = 2.38 ∗ 10−2 𝑚
𝑐𝑚
𝑣 = 35.0 = 0.35𝑚/𝑠
𝑠
Ahora:
(1100) ∗ (0.35) ∗ (0.0238)
𝑅𝑒 =
(2.08 ∗ 10−3 )

𝑅𝑒 = 4400

Respuesta: No es flujo laminar.
