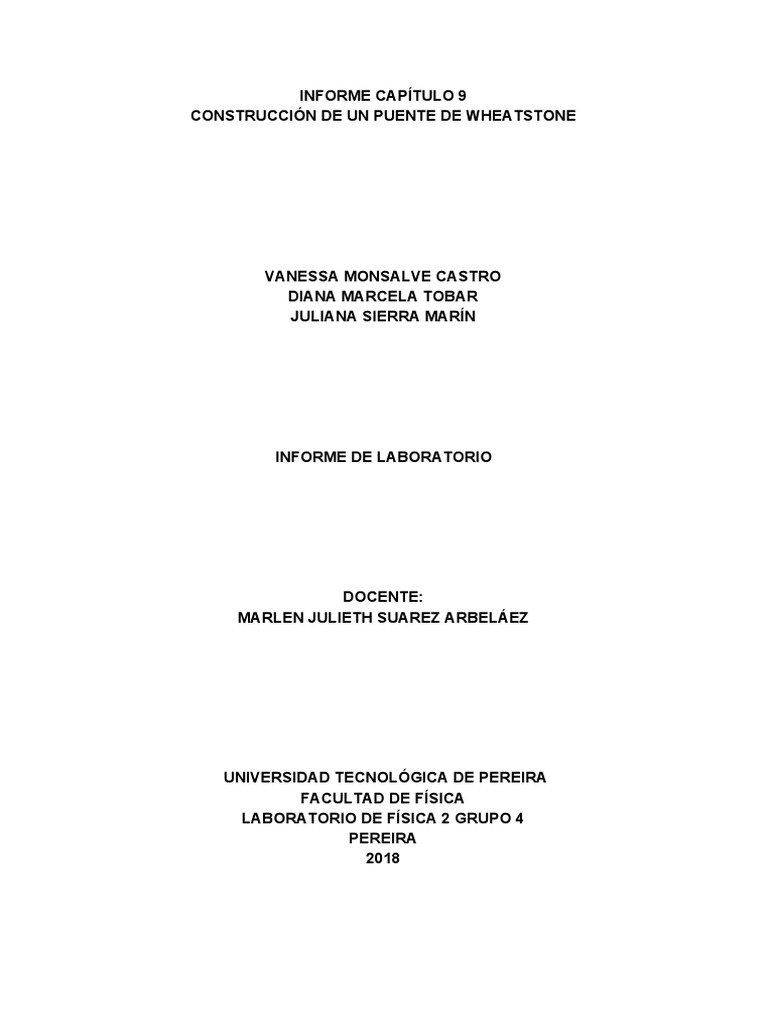

INFORME CAPÍTULO 9
CONSTRUCCIÓN DE UN PUENTE DE WHEATSTONE
VANESSA MONSALVE CASTRO
DIANA MARCELA TOBAR
JULIANA SIERRA MARÍN
INFORME DE LABORATORIO
DOCENTE:
MARLEN JULIETH SUAREZ ARBELÁEZ
UNIVERSIDAD TECNOLÓGICA DE PEREIRA
FACULTAD DE FÍSICA
LABORATORIO DE FÍSICA 2 GRUPO 4
PEREIRA
2018
ÍNDICE
INTRODUCCIÓN 3
PROCEDIMIENTO 4
REGUNTAS 6
CONCLUSIONES 8
BIBLIOGRAFÍA 9
INTRODUCCIÓN
El puente de Wheatstone es un circuito muy interesante y se utiliza para medir el
valor de componentes pasivos como las resistencias. Las mediciones más precisas
de la resistencia se obtienen con el puente de Wheatstone, este circuito consiste en
tres resistencias conocidas y una resistencia desconocida, conectadas entre sí en
forma de diamante.
Para la elaboración de la práctica los instrumentos que utilizaremos en el
Laboratorios son: galvanómetro, Óhmetro, amperímetro, entre otras, los cuales nos
ayudaron a medir las diferentes tensiones, resistencias, y otras variaciones de
electricidad que tuvieron los circuitos que manipulamos en la misma.
PROCEDIMIENTO
a) Instalamos el circuito de la figura 9.2.
b) Utilizamos un multímetro de Fluke, para lograr un balance en el circuito.
c) Tomamos un valor de Rx arbitrario que cumpla con la siguiente condición, 0
Ω ≤ Rx ≤ 10 000 Ω , donde Rx = 10.000, y R1 = R2 = 1 400 y V es una fuente
de 6V, Lleve sus datos a la tabla 10.1.
d) Reducimos gradualmente la resistencia R3, en este paso se desajusta el
galvanómetro, entonces con la resistencia Rx, balanceamos el galvanómetro
hasta que tome de nuevo el valor 0.
e) Medimos R3 con un ohmetro profesional y usamos la expresión:
Para determinar Rx.
f) Retiramos el Rx inicial y medimos 3 resistencias más en el rango permitido.
Utilizamos óhmetro Fluke para verificar las medidas que realizamos en la
instrucción anterior y las tomamos como patrón o referencias, calculamos el
error absoluto para cada una de ellas.. Consignamos esta información en la
tabla 10.1.
g) Realizamos los cálculos pertinentes de R1 y R2 que satisfacen la condición:
y además seleccionamos el brazo R3 que permita implementar si es
posible el puente de Wheatstone con el cual se pueda medir las nuevas Rx
siguiendo los pasos anteriores.
h) Hacemos un nuevo análisis donde se cumpla la condición
ejecutamos el procedimiento anterior y terminamos de llenar la tabla 10.1.
Valores medidos con el óhmetro Valor
calculado
R1 ( Ω ) R2 ( Ω ) R3 ( Ω ) Rx ( Ω ) Rx ( Ω ) Error Brazo
porcentu Multiplicador
al %
1.400 1.400 10.000 10.000 10.000 0
1.400 1.400 1.498 1.402 1.498 6,41
1.400 1.400 731 671 731 8,21
1.400 1.400 5.230 4.800 5.230 8,22
1.800 1.400 2.760 2.020 2.146 5,87
1.800 1.400 8.050 5.610 6.261 10,40
1.800 1.400 1.930 1.462 1.501 2,60
1.800 2.200 2.727 326 277 17,69
1.800 2.200 3.497 3.972 4.274 7,07
1.800 2.200 1.020 1.221 1.246 2,01
Tabla 10.1
ANÁLISIS, GRÁFICAS Y PREGUNTAS
a. Qué parámetros determinan la aproximación de las mediciones hechas con
el puente experimental de resistencias.
Calibración de todos los aparatos de medición.
La calidad del estado físico de los reóstatos.
Naturaleza
b. ¿Corresponden los resultados de sus mediciones a los valores nominales
de las resistencias medidas? De lo contrario explique las razones por las
cuales no coinciden.
En la mayoría de los casos que tomamos las medidas estos coincidieron o
estuvieron muy cerca, sin embargo en algunos se evidencia una mayor diferencia en
los valores. Esta diferencia puede ser ocasionada por:
a) Sensibilidad insuficiente en el detector de cero.
b) Cambios en la resistencia de las ramas del puente debido a efectos de
calentamiento por la corriente a través de las resistencias. El aumento de la
temperatura no sólo afecta la resistencia durante la medición, sino que, las
corrientes excesivas pueden producir un cambio permanente en el valor de la
resistencia.
c) Las fem térmicas en el circuito del puente o en el circuito de galvanómetro
pueden causar problemas cuando se miden resistencias de valor bajo.
d) Los errores debidos a la resistencia de los contactos y terminales exteriores al
circuito puente intervienen en la medición de valores de resistencia muy bajos.
c. Encontrar los valores adecuados de m y R3 para medir resistencia en el
rango de 1 435 Ω ≤ Rx ≤ 5 000 Ω .
Para medir Rx en el rango dado, m debe ser 1 y R3 debe moverse en el mismo
rango de Rx; Tambien, m puede ser menor que 1 y R3 moverse entre 5000 y
10000Ω . (m = R2 / R1).
d. Consultar qué ocurre si en vez de alimentar el puente con corriente
continua, la fuente es de corriente alterna.
El puente de Wheatstone es de corriente continua. Si lo alimentamos con corriente
alterna, lo que puede suceder es que se tenga problemas con el galvanómetro, que
es un instrumento que hace uso de corriente continua. Si reemplazamos el
galvanómetro por un detector de corriente continua sería el caso del Puente
Universal de Impedancias y no generará ningún problema en su funcionamiento.
e. Explorar las consecuencias si la señal de la fuente de alimentación varía
con la frecuencia, respecto a la estabilidad del puente.
No hay consecuencias grave; solo se producirá un pequeño error en medición
cuando la frecuencia es muy alta, porque los aparatos no alcanzan a capturar la
señal.
f. Exprese y explique diferentes aplicaciones de los puentes en la ciencia y la
industria.
El puente Wheatstone en la industria es usado comúnmente como sensor de
temperatura, presión, etc. (dispositivos que varían el valor de su resistencia de
acuerdo a la variación de las variables antes mencionadas).
Es en el amperímetro donde se ve el nivel o grado de desbalance o diferencia que
hay entre el valor normal a medir y la medida real.
También se utiliza en los sistemas de distribución de energía eléctrica donde se lo
utiliza para detectar roturas o fallas en las líneas de distribución.
También, muchos instrumentos llevan un puente de Wheatstone incorporado, como
por ejemplo medidores de presión (manómetros) en tecnología de vacío, circuitos
resonantes (LCR) para detectar fenómenos como la resonancia paramagnética, etc.
CONCLUSIONES
● El puente de wheatstone es una gran herramienta ya que mediante este
mismo principio se puede construir variantes de gran precisión para medir
inductancias, capacitancia e impedancia.
● Estudiamos las características de un circuito puente de Wheatstone
equilibrado, alimentado con una fuente de corriente directa.
● Cuando el puente de Wheatstone está balanceado, no hay corriente en el
galvanómetro.
BIBLIOGRAFÍA
● Guia: experimento 2.9, CONSTRUCCIÓN DE UN PUENTE DE
WHEATSTONE
● SERWAY, Raymond A, Física, vol II. Edit. McGraw-Hill, tercera edición
revisada, 1993.
