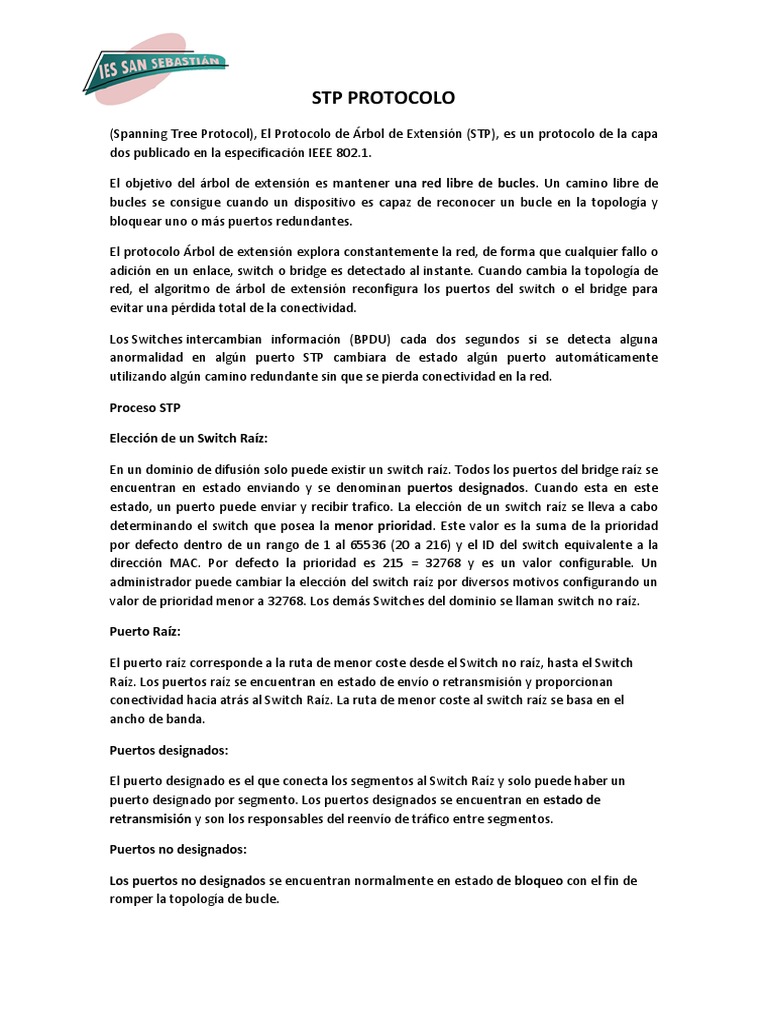

El objetivo del árbol de extensión es mantener una red libre de bucles. Un camino libre de
bucles se consigue cuando un dispositivo es capaz de reconocer un bucle en la topología y
bloquear uno o más puertos redundantes.
El protocolo Árbol de extensión explora constantemente la red, de forma que cualquier fallo o
adición en un enlace, switch o bridge es detectado al instante. Cuando cambia la topología de
red, el algoritmo de árbol de extensión reconfigura los puertos del switch o el bridge para
evitar una pérdida total de la conectividad.
Los Switches intercambian información (BPDU) cada dos segundos si se detecta alguna
anormalidad en algún puerto STP cambiara de estado algún puerto automáticamente
utilizando algún camino redundante sin que se pierda conectividad en la red.
Proceso STP
En un dominio de difusión solo puede existir un switch raíz. Todos los puertos del bridge raíz se
encuentran en estado enviando y se denominan puertos designados. Cuando esta en este
estado, un puerto puede enviar y recibir trafico. La elección de un switch raíz se lleva a cabo
determinando el switch que posea la menor prioridad. Este valor es la suma de la prioridad
por defecto dentro de un rango de 1 al 65536 (20 a 216) y el ID del switch equivalente a la
dirección MAC. Por defecto la prioridad es 215 = 32768 y es un valor configurable. Un
administrador puede cambiar la elección del switch raíz por diversos motivos configurando un
valor de prioridad menor a 32768. Los demás Switches del dominio se llaman switch no raíz.
Puerto Raíz:
El puerto raíz corresponde a la ruta de menor coste desde el Switch no raíz, hasta el Switch
Raíz. Los puertos raíz se encuentran en estado de envío o retransmisión y proporcionan
conectividad hacia atrás al Switch Raíz. La ruta de menor coste al switch raíz se basa en el
ancho de banda.
Puertos designados:
El puerto designado es el que conecta los segmentos al Switch Raíz y solo puede haber un
puerto designado por segmento. Los puertos designados se encuentran en estado de
retransmisión y son los responsables del reenvío de tráfico entre segmentos.
Puertos no designados:
Una vez definido el switch raíz del dominio cada uno de los demás switches (non root bridge)
selecciona un puerto raíz. En este sentido cada switch no-raíz tiene un solo puerto raíz en
cada dominio de broadcast.
¿Cuál de los puertos del switch no-raíz será el puerto raíz o root port?
La respuesta es relativamente simple: el puerto que conecta al enlace de menor costo hacia el
switch raíz.
En STP el costo de la ruta hacia el switch raíz es el valor acumulado a lo largo de la ruta
resultado de la sumatoria de cada uno de los enlaces que se atraviesan hasta llegar al switch
raíz. Ese costo de cada enlace está definido por el estándar y puede ser sobre-escrito a través
de la configuración.
Puerto Raíz.
Puerto Designado.
Puerto No Designado.
y 4 estados:
Blocking.
Listening.
Learning.
Forwarding.
VERSIONES STP:
Nosotros podemos definir qué equipo debe ser nuestro SWITCH RAIZ principal y podemos
escoger un secundario por si el principal tiene algún problema, esto es importante porque si
dejamos que esta selección la realicen los equipos puede suceder que el equipo seleccionado
como SWITCH RAIZ sea el de peor hardware.
Ejemplo:
En este ejemplo tenemos 3 SWITCH, todos de igual modelo y con una configuración por
defecto, después de converger el protocolo STP se ha seleccionado como SWITCH RAIZ el
SWITCH_HABANA y nosotros queremos que sea el SWITCH_CUBA.
VLAN0001
Spanning tree enabled protocol ieee
Root ID Priority 32769
Address 0002.4A95.1982
Cost 19
Port 2(FastEthernet0/2)
Finalmente hemos podido cambiar el SWITCH RAIZ de diferentes maneras teniendo en cuenta
siempre que el SWITCH RAIZ será el que tenga el BRIDGE ID PRIORITY más bajo de la toda la
red.
Importante: En una Red con diferentes Switchs tengo que analizar cual el Switch que me
puede convenir para hacerlo Raiz (mas nuevo o actual, o el mejor tecnológicamente
hablando) y analizar la topología de los Switchs, si quiero redundacia, disponibilidad etc…,
por tanto tengo que ver la configuración de los STP de cada Switch y tomar las decisiones
correspondientes.
Ejercicio:
1.- Realizar con Packect Tracert la configuración inicial del ejercicio y comprobar resultados.
Conectar un PC a cada Swith y comprobar el encaminamiento de los mismos. Del PC1 al PC2,
del PC1 al PC3. Eliminar un enlace de conexión y comprobar que se habilita automáticamente
el enlace que estaba bloqueado, y por tanto se consigue el encaminamiento .(encaminamiento
adaptativo dependiendo de la disponibilidad del enlace)
