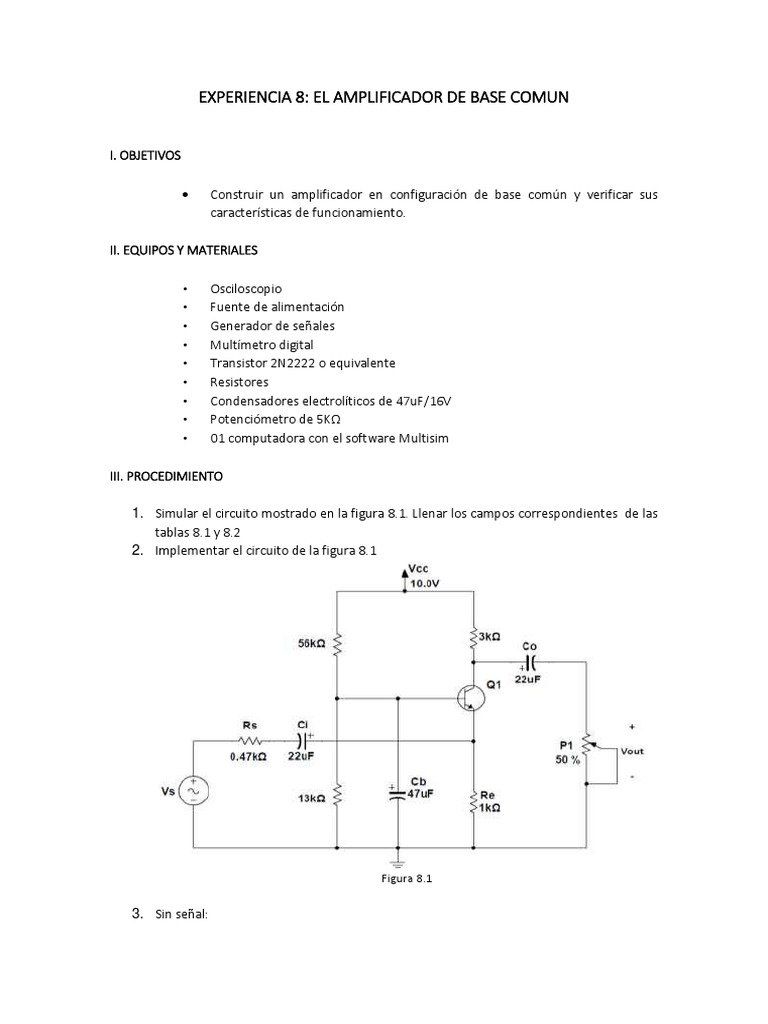

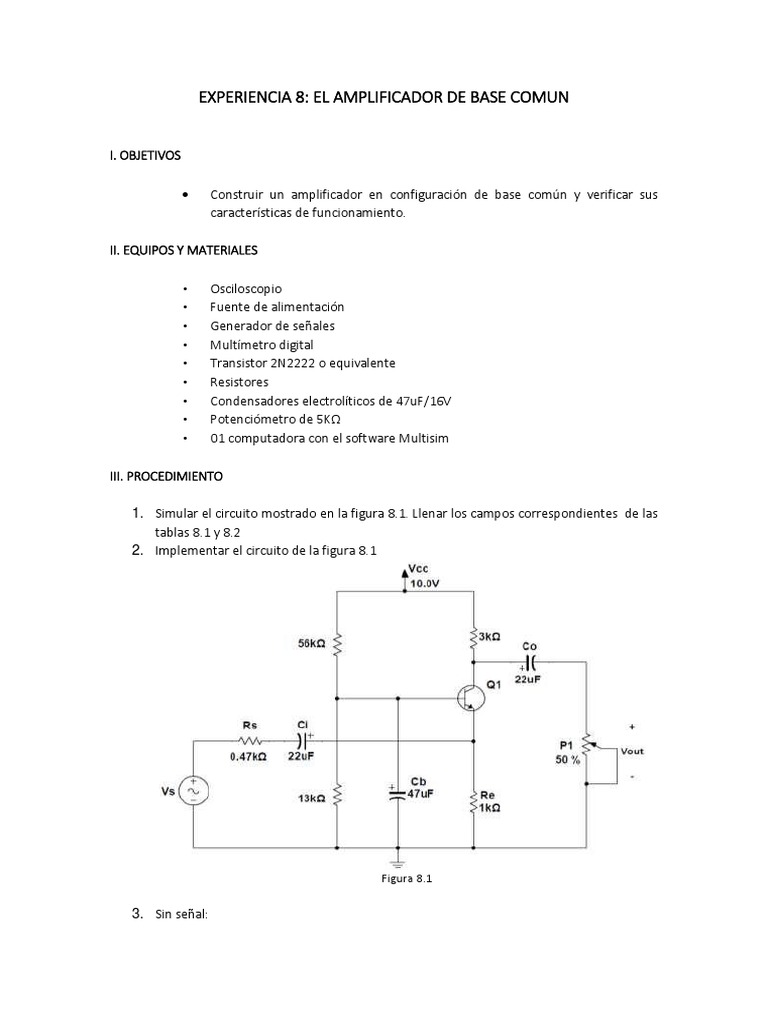

I. OBJETIVOS
• Osciloscopio
• Fuente de alimentación
• Generador de señales
• Multímetro digital
• Transistor 2N2222 o equivalente
• Resistores
• Condensadores electrolíticos de 47uF/16V
• Potenciómetro de 5KΩ
• 01 computadora con el software Multisim
III. PROCEDIMIENTO
1. Simular el circuito mostrado en la figura 8.1. Llenar los campos correspondientes de las
tablas 8.1 y 8.2
2. Implementar el circuito de la figura 8.1
Figura 8.1
3. Sin señal:
a) Determinar y medir el punto de operación del transistor (Vcbo , Ico)
b) Medir el consumo de corriente del circuito I
c) Medir la tensión entre base y la tierra así como la tensión entre el emisor y la
tierra.
Tabla 8.1
Valores Vcbo Ico I Vb Ve
Teóricos - - 1.32 8.25 1.164
Simulados - - 1.32 8.25 1.164
Medidos - - 1.30 8.22 1.162
Con señal:
a. El consumo de corriente.
b. La máxima señal de salida sin distorsión, en estas condiciones medir y anotar la forma
de onda de tensión de entrada.
c. Determinar la ganancia de tensión Av
d. Determinar la ganancia de corriente Ai
e. Determinar la impedancia de entrada Zi.
f. Medir la impedancia de salida Zo, para la cual debe conectar un potenciómetro a fin
de regular la tensión hasta obtener la mitad del valor obtenido en (b)
g. Determinar la relación de fase entre las señales de entrada y salida del amplificador,
para lo cual deberá ajustar los controles del osciloscopio
h. Desconectar Cb del circuito y determinar Av
i. Observar la respuesta en frecuencia del circuito
Tabla 8.2
Valores I Vmax (sin Av Ai Zi Zo Av (sin
distorsión) Cb)
Teórico 1.30 60 mV 0.25
mA 0.251 0.074 5926.66 8.105
Medido 1.32 60 mV 0.2521
mA 0.252 0.074 5926.66 8.108
Simulado 1.30 60 mV 0.25
mA 0.251 0.074 5926.66 8.105
Para la pregunta b)
Para la letra g)
