2016

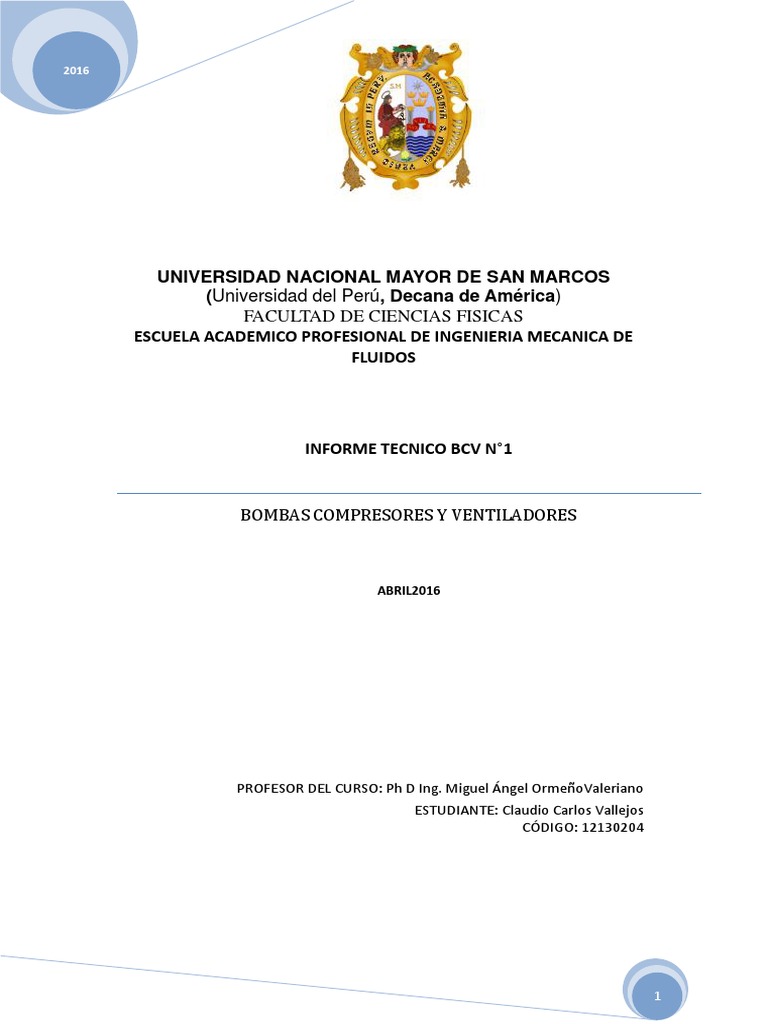

UNIVERSIDAD NACIONAL MAYOR DE SAN MARCOS

(Universidad del Perú, Decana de América)
FACULTAD DE CIENCIAS FISICAS
ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA MECANICA DE
FLUIDOS

INFORME TECNICO BCV N°1

BOMBAS COMPRESORES Y VENTILADORES

ABRIL2016

PROFESOR DEL CURSO: Ph D Ing. Miguel Ángel OrmeñoValeriano

ESTUDIANTE: Claudio Carlos Vallejos
CÓDIGO: 12130204

1
2016
INDICE
EXPERIENCIA N° 1

1. INTRODUCCION

2. OBJETIVOS

3. MARCO TEORICO

4. DESARROLLO DE LA EXPERIENCIA

5. RESULTADOS DE LA EXPERIENCIA

6. CONCLUSIONES Y RECOMENDACIONES

7. REFERENCIAS

2
2016
1. INTRODUCCION

Una bomba centrifuga es una turbomáquina cuyo principal objetivo es el transporte de

fluido mediante la transformación de energía mecánica de rotación en energía de
fluido, logrando de esta forma elevar su presión.

Las bombas centrifugas que operan a velocidad constante puede descargar caudales
desde cero hasta un valor máximo, así mismo esta variación de caudal está relacionada
con la altura generada por la bomba, la potencia requerida y la eficiencia de la bomba;
a estas relaciones se les llama curvas características.

En este informe técnico se llevará a cabo la construcción de las curvas características

de una bomba Pitbull mediante toma de datos y se analizará los resultados obtenidos.

3
2016
2. OBJETIVOS

- Obtención y procesamiento de los datos adquiridos de los ensayos.

- Obtener las curvas característica experimentales de una bomba.

- Evaluación de resultados y comparaciones con las características del manual de

operaciones.

4
2016
3. MARCO TEORICO

CURVA H-Q:
Es importante analizar la CURVA REAL de una bomba. Esta curva la da el fabricante de
la bomba o es obtenida por experimentación.(Figura 1)

Figura 1

OTRAS CURVAS CARACTERÍSTICAS

Además de la curva característica H-Q, se utilizan con frecuencia otras curvas

características como por ejemplo:

 Potencia hidráulica en función al caudal (N-Q)

 Rendimiento en función al caudal (ƞ-Q)
 NPSHR en función al caudal (NPSHR –Q)
(Figura 2)

Figura 2

5
2016

ECUACIONES:

a. Caudal (Q): Es el volumen de fluido manejado por unidad de tiempo. El caudal se

puede expresar como el producto de la velocidad del fluido por el área transversal
del ducto por el cual fluye:

𝑄 = 𝑣. 𝐴
𝑉
𝑄=
𝑡

Donde:

𝑄: Caudal.

𝑣: Velocidad del fluido.

𝐴: Área transversal de la tubería.

𝑉: Volumen.

𝑡: Tiempo.

b. Altura de la bomba (H):

Pd − Ps 𝐶𝑑 2 − 𝐶𝑠2
𝐻= + ℎ𝑚 +
𝛾 2𝑔

Ps: Presión en la brida de entrada.

Pd: Presión en la brida de salida.
hm: Diferencia de altura entre manómetros.
Cs: Velocidad del líquido en la succión.
Cd: Velocidad del líquido en la descarga.

c. Potencia hidráulica de la bomba (N):es la energía requerida para transportar un

fluido por unidad de tiempo:

𝐻×𝛾×𝑄 𝐻 ×𝛾×𝑄
Nh = [KW] Nh = [HP]
102 75

Donde:
N = potencia hidráulica
H = altura total o carga total de la bomba
𝛾= peso específico del liquido

6
2016
d. Rendimiento de la bomba: Es la relación entre la potencia hidráulica de la bomba
y la potencia mecánica de la misma:

𝑁ℎ
ƞ=
𝑁𝑚

Por lo tanto la fórmula para calcular la potencia mecánica o de freno de la bomba

resulta entonces

𝐻×𝛾×𝑄 𝐻×𝛾×𝑄
Nm = [KW] Nm = [HP]
102 × ƞ 75 × ƞ

Donde:

ƞ = rendimiento de la bomba
Nm = potencia mecánica de la bomba
Nh = potencia hidráulica de la bomba

7
2016
4. DESARROLLO DE LA EXPERIENCIA

- Colocar los instrumentos de medición de presión en el sistema de tuberías, por

otro lado verificar la instalación del medidor de caudal y retirar la tapa del
ventilador de la bomba donde se podrá medir el número de revoluciones por
minuto (rpm), así mismo formar nuestro sistema de paso de fluido cerrando o
abriendo las válvulas correspondientes.

- Conectar la bomba al tablero de control, verificando el voltaje con el cual se

trabajará.

- Encender la bomba y verificar su funcionamiento correcto, en caso que la bomba

funcione pero no hay bombeo de agua verificar si la bomba está cebada, por otro
lado también debemos observar si hay agarrotamiento lo cual puede entorpecer
su trabajo.

- Proseguir con el protocolo de ensayo de bombas centrifugas.

- Tomar los datos de presión para los diez caudales trabajados, los datos en la
entrada de la bomba estarán pulgadas de mercurio, mientras que a la salida
estarán en PSI.

- Tomar la distancia entre el manómetro y vacuómetro, en este ensayo dicha altura

se mantiene constante a lo largo de toda la experiencia.

- Tomar los datos del número de revoluciones por minuto con el tacómetro láser.

- Tomar los datos de voltaje (V) e intensidad de corriente eléctrica (A).

- Para los posteriores puntos se repite el protocolo cerrando parcialmente la válvula

a la salida de la bomba.

- Luego de finalizar con el punto diez, apagar la bomba con el tablero de control.

8
2016
5. RESULTADOS DE LA EXPERIENCIA

La toma de datos se realizo para diez diferentes caudales los cuales se encuentra en la
Tabla 1.

CAUDAL Q (L/min) Hm MEDIDA DE PRESION

ADT
No.
(m)
v1, lt v2, lt Q (L/min) m P1 Inch Hg P2, PSI P1, m P2, m

1 801 832.5 31.5 0.13 -5.10 4.1 -1.761 2.88 4.774

2 892 919.5 27.5 0.13 -5.00 10 -1.727 7.03 8.887

3 942 966 24 0.13 -4.80 15 -1.658 10.55 12.334

4 37 57.6 20.6 0.13 -4.50 20 -1.554 14.06 15.745

5 92 109 17 0.13 -4.10 26 -1.416 18.14 19.685

6 134 148.5 14.5 0.13 -4.00 30 -1.381 21.09 22.603

7 158 169.30 11.3 0.13 -4.00 35 -1.38 24.61 26.119

8 175 182.90 7.9 0.13 -4.00 40 -1.38 28.12 29.634

9 188 192.70 4.7 0.13 -4.00 45 -1.38 31.64 33.149

10 195.5 196.85 1.35 0.13 -3.30 50 -1.14 35.15 36.423

Tabla 1

Los datos del motor eléctrico se encuentran en la Tabla 2.

MOTOR
No.
f (Hz) V (V) Cos φ I (A) Ne(kW) Ne(Hp) RPM ƞ%

1 60.00 228.00 0.80 1.16 0.212 0.284 3508.00 0.630

2 60.00 228.00 0.80 1.23 0.224 0.301 3493.00 0.630

3 60.00 228.00 0.80 1.32 0.241 0.323 3468.00 0.630

4 60.00 228.00 0.80 1.40 0.255 0.342 3444.00 0.630

5 60.00 228.00 0.80 1.53 0.279 0.374 3414.00 0.630

6 60.00 228.00 0.80 1.63 0.297 0.399 3386.00 0.630

7 60.00 228.00 0.80 1.77 0.323 0.433 3353.00 0.630

8 60.00 227.00 0.80 1.92 0.35 0.47 3308.00 0.630

9 60.00 227.00 0.80 2.11 0.38 0.51 3252.00 0.630

10 60.00 227.00 0.80 2.31 0.42 0.56 3167.00 0.630

Tabla 2

9
2016
La tabla que corresponde a la bomba se presenta en la Tabla 3 la cual se construyo a
partir de las Tablas 1 y 2

BOMBA rpm 3540

No.
L/min. m3/s ADT (m) Nh (kW) Nh(Hp) ƞ%

1 31.5 0.000525 4.77 0.0246 0.033 0.1843

2 27.5 0.000458 8.89 0.0399 0.054 0.2825

3 24 0.000400 12.33 0.0484 0.065 0.3189

4 20.6 0.000343 15.75 0.0530 0.071 0.3294

5 17 0.000283 19.68 0.0547 0.073 0.3110

6 14.5 0.000242 22.60 0.0536 0.072 0.2859

7 11.3 0.000188 26.12 0.0482 0.065 0.2371

8 7.9 0.000132 29.63 0.0383 0.051 0.1741

9 4.7 0.000078 33.15 0.0255 0.034 0.1055

10 1.35 0.000023 36.42 0.0080 0.011 0.0304

Tabla 3

10
2016
GRAFICAS DE LAS CURVAS:

- Altura en función del caudal (H-Q)

- Rendimiento en función al caudal (ƞ-Q)

H (m) Ef(%)
80 40

76 38

72 36
Ef %
68 34

64 32

60 30

56 28

52 26

48 24

44 22

40 20
H-Q
36 18

32 16

28 14

24 12

20 10

16 8

12 6

8 4

4 2

0 0
0 5 10 15 20 25 30 35 40
CAUDAL (l/min)

11
2016
- Potencia en función del caudal (N-Q)

P2 (HP)
0.40

0.35
Nm(HP)

0.30

0.25

0.20

0.15

0.10
0 5 10 15 20 25 30 35 40
CAUDAL (l/min)

12
2016
6. CONCLUSIONES Y RECOMENDACIONES

CONCLUSIONES:

 La tendencia obtenida de la curva de la altura real de la bomba (H-Q Bomba) es

lineal, donde para el caudal máximo de 31.5 lt/min se obtuvo una altura mínima
de 4.774 m, mientras que para el caudal mínimo de 1.35 lt/min se obtuvo una
altura máxima de 36.423 m.

 La relación entre la altura real de la bomba y el caudal es inversamente

proporcional, pues observamos que a medida que cerramos la válvula a la salida
de la bomba el caudal disminuye, y la altura de elevación aumenta; esto se debe a
que una cantidad de caudal menor puede ser llevado a una mayor altura de
elevación por el trabajo realizado por la bomba.

 Al igual que la relación de la altura de la bomba y el caudal, la relación entre la

potencia mecánica y el caudal (P-Q) es inversamente proporcional, esto es debido
a que un menor caudal permitirá al eje de la bomba desarrollar una potencia
mayor para la elevación de fluido.

 En relación a la curva de rendimiento de la bomba (ƞ-Q) observamos que el mayor

rendimiento fue de 32.94% el cual se obtuvo para un caudal de 20.6 lt/min y una
altura de 15.745 m.

RECOMENDACIONES:

 Verificar al momento de prender la bomba el cambio de presiones en los

manómetros, el movimiento de fluido y la calidad de energía eléctrica para el
correcto funcionamiento de la bomba.

 Verificar el cebado de la bomba para su correcto funcionamiento y evitar

sobrecalentamiento y cavitación.

 No dejar funcionar la bomba por más de 30 segundos en caso de observar que no

hay transporte de agua, ya que puede ocasionar la avería de la bomba.

 En caso de agarrotamiento, destapar la tapa del ventilador del motor y hacer girar
el eje de forma manual (en esta experiencia no fue necesaria).

 Verificar el sistema de trabajo, cerrar o abrir las válvulas correspondientes para

armar el sistema.

 En el tablero de control observar que la bomba funcione con su voltaje correcto.

 Observar que los instrumentos de medición estén correctamente instalados para

una buena recopilación de datos.

13
2016
7. REFERENCIAS

 MANUAL DE OPERACIONES PARA BOMBAS DE AGUA LIMPIA PURA MODELO TPM-

60 FIRMA HUMBOLT

 MANUAL DEL USUARIO ELECTROBOMBAS PERIFERICAS MODELO QB-60 FIRMA

KARSON

 MAQUINAS HIDRAULICAS- WILFREDO JARA TIRAPEGUI

 BOMBAS CENTRIFUGAS –ENRIQUE CARNICER ROYO
