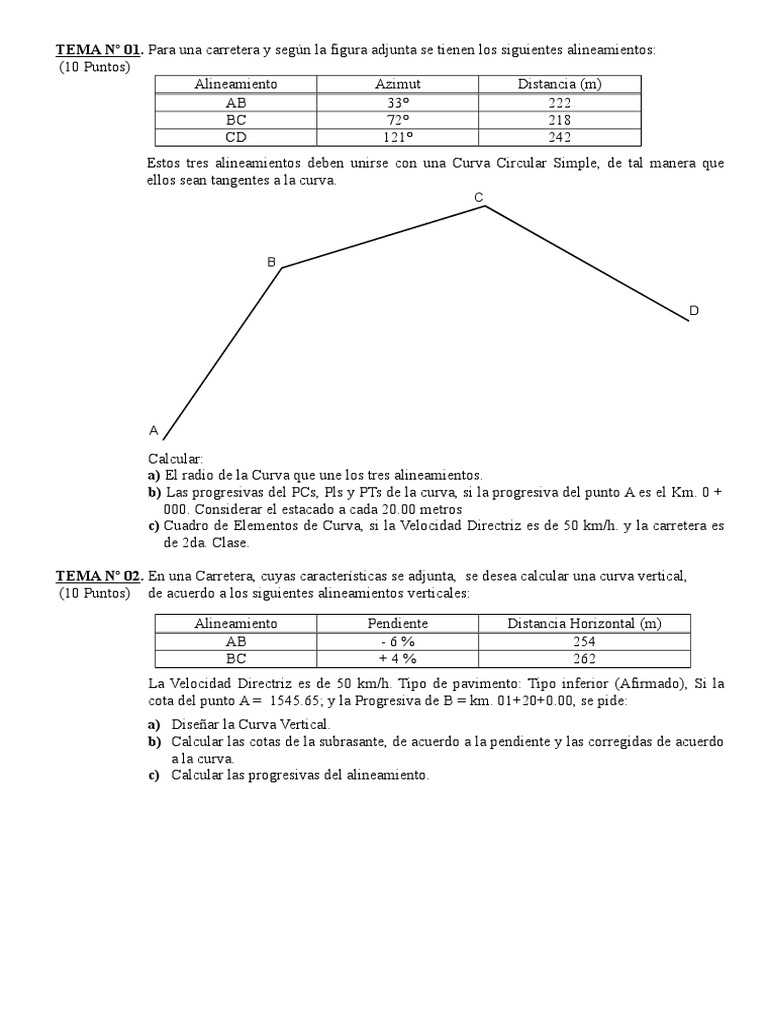

TEMA Nº 01.

Para una carretera y según la figura adjunta se tienen los siguientes alineamientos:
(10 Puntos)
Alineamiento Azimut Distancia (m)
AB 33° 222
BC 72° 218
CD 121° 242
Estos tres alineamientos deben unirse con una Curva Circular Simple, de tal manera que
ellos sean tangentes a la curva.
C

Calcular:
a) El radio de la Curva que une los tres alineamientos.
b) Las progresivas del PCs, Pls y PTs de la curva, si la progresiva del punto A es el Km. 0 +
000. Considerar el estacado a cada 20.00 metros
c) Cuadro de Elementos de Curva, si la Velocidad Directriz es de 50 km/h. y la carretera es
de 2da. Clase.

TEMA Nº 02. En una Carretera, cuyas características se adjunta, se desea calcular una curva vertical,
(10 Puntos) de acuerdo a los siguientes alineamientos verticales:

Alineamiento Pendiente Distancia Horizontal (m)


AB -6% 254
BC +4% 262
La Velocidad Directriz es de 50 km/h. Tipo de pavimento: Tipo inferior (Afirmado), Si la
cota del punto A = 1545.65; y la Progresiva de B = km. 01+20+0.00, se pide:
a) Diseñar la Curva Vertical.
b) Calcular las cotas de la subrasante, de acuerdo a la pendiente y las corregidas de acuerdo
a la curva.
c) Calcular las progresivas del alineamiento.
SOLUCIÓN
TEMA Nº 01

C
T2 IC
&/2 &/2
T2
T1
IB PT
B
Ø/2
T1 Ø/2
D
PC

180°-((Ø+&)/2)
R

A
90°-&/2
90°-Ø/2

1.00 CALCULO DE LOS ÁNGULOS “I”

IB = ZBC – ZAB = 72° - 33° = 39°


IC = ZCD – ZBC = 121° - 72° = 49°

2.00 CALCULO DE LAS TANGENTES.


De la figura, se tiene:

R
Tan (Ø/2) = , de donde se tiene, que: R = T1 x Tan (Ø/2)
T1

R
Tan (&/2) = , de donde se tiene, que: R = T2 x Tan (&/2)
T2
Luego:
R = R

T1 x Tan (Ø/2) = T2 x Tan (&/2) …………… ( I )

Por otro lado:

T1 + T2 = BC = = T = 218.00 m. …..….. ( II )

2(Ø/2) + IB = 180°, de donde se tiene, que: Ø = 180° - IB = 180°-39° = 141°, luego Ø/2 = 70.5°
2(&/2) + IC = 180°, de donde se tiene, que: & = 180° - IC = 180°-49° = 131°, luego &/2 = 65.5°

De ( II ) se tiene T1 = T – T2
En ( I ), se tiene…………………..(T – T2) x Tan (Ø/2) = T2 x Tan (&/2)
(T x Tan (Ø/2)) - (T2 x Tan (Ø/2)) = T2 x Tan (&/2)
T x Tan (Ø/2) = (T2 x Tan (&/2)) + (T2 x Tan (Ø/2))

T x Tan (Ø/2) = T2 x (Tan (&/2) + Tan (Ø/2))


T x Tan (Ø/2)
T2 =
(Tan (&/2) + Tan (Ø/2))

218 x Tan 70.5°


T2 =
Tan 65.5° + Tan 70.5°

T2 = 122.68 m.

Luego T1 = T - T2 = 218 – 122.68 = 95.32 m

R = T1 x Tan (Ø/2)

R = 95.32 x Tan (70.5°)

R = 269.18 m.
