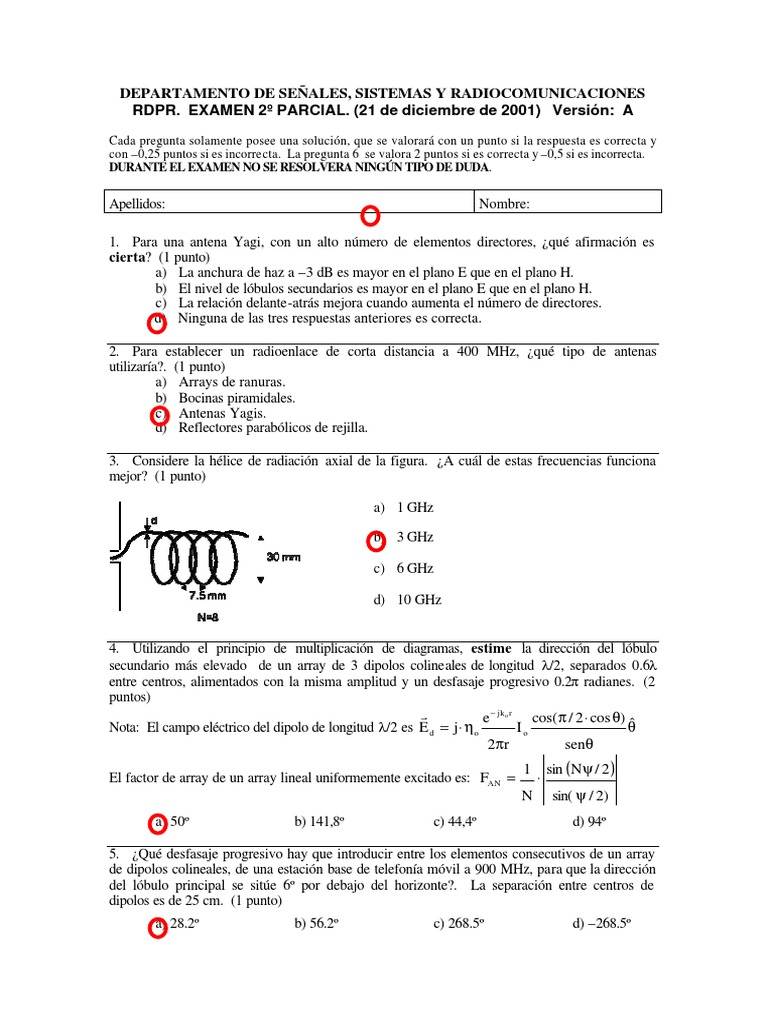

DEPARTAMENTO DE SEÑALES, SISTEMAS Y RADIOCOMUNICACIONES

RDPR. EXAMEN 2º PARCIAL. (21 de diciembre de 2001) Versión: A ψ

jN
Cada pregunta solamente posee una solución, que se valorará con un punto si la respuesta es correcta y
con –0,25 puntos si es incorrecta. La pregunta 6 se valora 2 puntos si es correcta y –0,5 si es incorrecta.
DURANTE EL EXAMEN NO SE RESOLVERA NINGÚN TIPO DE DUDA.

Apellidos: Nombre:

1. Para una antena Yagi, con un alto número de elementos directores, ¿qué afirmación es
cierta? (1 punto)
a) La anchura de haz a –3 dB es mayor en el plano E que en el plano H.
b) El nivel de lóbulos secundarios es mayor en el plano E que en el plano H.
c) La relación delante-atrás mejora cuando aumenta el número de directores.
d) Ninguna de las tres respuestas anteriores es correcta.

2. Para establecer un radioenlace de corta distancia a 400 MHz, ¿qué tipo de antenas
utilizaría?. (1 punto)
a) Arrays de ranuras.
b) Bocinas piramidales.
c) Antenas Yagis.
d) Reflectores parabólicos de rejilla.

3. Considere la hélice de radiación axial de la figura. ¿A cuál de estas frecuencias funciona

mejor? (1 punto)

a) 1 GHz

b) 3 GHz

c) 6 GHz

d) 10 GHz

4. Utilizando el principio de multiplicación de diagramas, estime la dirección del lóbulo

secundario más elevado de un array de 3 dipolos colineales de longitud λ/2, separados 0.6λ
entre centros, alimentados con la misma amplitud y un desfasaje progresivo 0.2π radianes. (2
puntos)
r e − jk o r cos( π / 2 ⋅ cos θ) ˆ
Nota: El campo eléctrico del dipolo de longitud λ/2 es E d = j ⋅ ηo Io θ
2πr senθ
1 sin (Nψ / 2 )
El factor de array de un array lineal uniformemente excitado es: FAN = ⋅
N sin( ψ / 2)
a) 50º b) 141,8º c) 44,4º d) 94º

5. ¿Qué desfasaje progresivo hay que introducir entre los elementos consecutivos de un array
de dipolos colineales, de una estación base de telefonía móvil a 900 MHz, para que la dirección
del lóbulo principal se sitúe 6º por debajo del horizonte?. La separación entre centros de
dipolos es de 25 cm. (1 punto)
a) 28.2º b) 56.2º c) 268.5º d) –268.5º
6. Calcule el radio de la apertura de una bocina cónica de pared lisa, de 72º de error de fase,
para que tenga una anchura de haz entre puntos de potencia mitad en el plano H de 30º. ¿Cuál
es la anchura entre puntos de –10 dB en el plano E?. (1 punto)

Plano E Plano H

a2 a2
s= s=

Intensidad de Campo Relativa

Intensidad de Campo Relativa

2λL 2λL

2π (a λ ) sen θ 2π(a λ ) senθ

a) 20º b) 40º c) 48º d) 54º

7. ¿A qué frecuencia funciona mejor el balun tipo Bazooka (relleno con un dieléctrico de ε r=2)
de la figura? (1 punto) ANULADA
a) 1 GHz

b) 1,4 GHz

c) 2 GHz

d) 2,8 GHz

8. Si a una antena Cassegrain centrada e iluminada para máxima ganancia, se le cambia el

alimentador por otro de directividad mitad, diga qué afirmación de las siguientes es correcta: (1
punto).
a) La ganancia global de la antena se reduce en 3 dB.
b) El nivel del lóbulo adyacente al principal se reduce.
c) La anchura del haz principal aumenta.
d) Ninguna de las tres respuestas anteriores es correcta.

9. Una antena Cassegrain tiene un reflector principal de 100 cm, con una relación F/D=0,35, y
un subreflector de 14 cm de diámetro. Si el foco primario está situado justo en el vértice del
paraboloide. ¿Cuál debe ser la anchura entre puntos a –10 dB del lóbulo principal de su
alimentador para iluminar óptimamente la antena? tan (θ 0 2 ) = D (4F ) (1 punto)
a) 20,4º b) 22,6º c) 24,3º d) 28,5º
