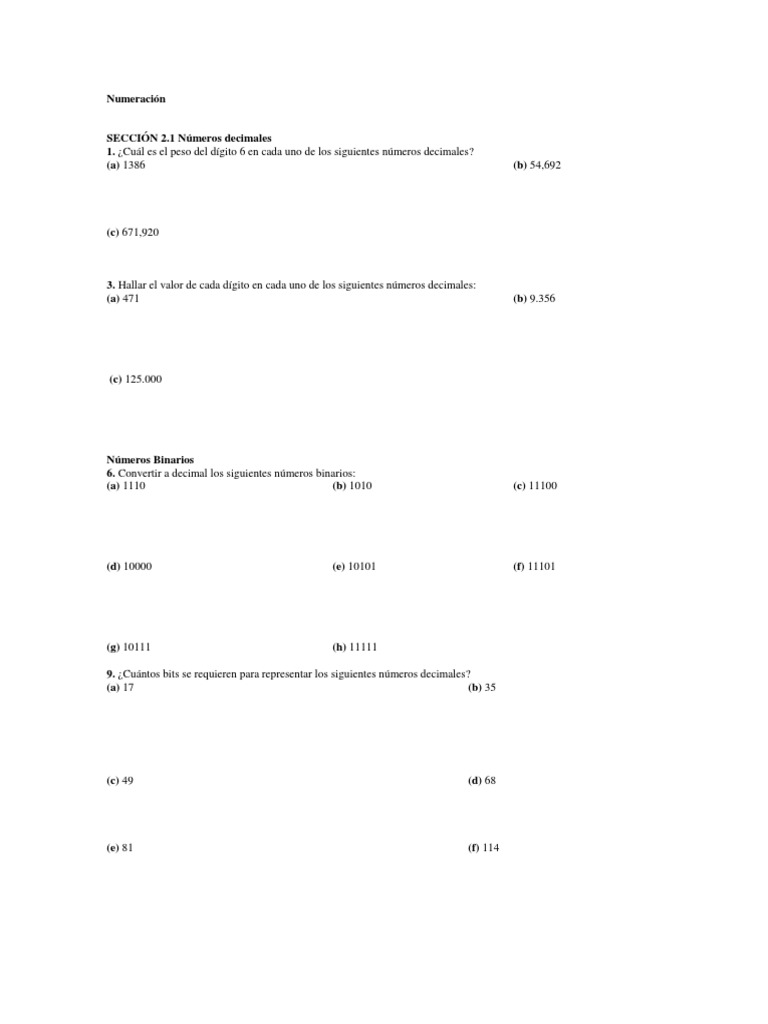

Numeración

SECCIÓN 2.1 Números decimales

1. ¿Cuál es el peso del dígito 6 en cada uno de los siguientes números decimales?
(a) 1386 (b) 54,692

(c) 671,920

3. Hallar el valor de cada dígito en cada uno de los siguientes números decimales:
(a) 471 (b) 9.356

(c) 125.000

Números Binarios
6. Convertir a decimal los siguientes números binarios:
(a) 1110 (b) 1010 (c) 11100

(d) 10000 (e) 10101 (f) 11101

(g) 10111 (h) 11111

9. ¿Cuántos bits se requieren para representar los siguientes números decimales?

(a) 17 (b) 35

(c) 49 (d) 68

(e) 81 (f) 114

(g) 132 (h) 205

SECCIÓN 2.3 Conversión decimal-binario

12. Convertir a binario cada uno de los números decimales fraccionarios indicados usando el
método de la suma de pesos:
(a) 0,32 (b) 0,246

(c) 0,0981

SECCIÓN 2.4 Aritmética binaria

15. Sumar los números binarios:
(a) 11 01 (b) 10 10

(c) 101 11 (d) 111 110

(e) 1001 101 (f) 1101 1011

18. Dividir los números binarios siguientes:

(a) 100 ÷ 10 (b) 1001 ÷ 11 (c) 1100 ÷ 100

Números con signo

21. Expresar en formato binario de 8 bits signo-magnitud los siguientes números decimales:
(a) 29 (b) -85

(c) 100 (d) -123

24. Determinar el valor decimal de cada número binario con signo en el formato signo-magnitud:
(a) 10011001 (b) 01110100

(c) 10111111

27. Expresar cada uno de los siguientes números binarios en formato signo-magnitud en formato
de coma flotante de simple precisión:
(a) 0111110000101011 (b) 100110000011000

Operaciones aritméticas de números con signo

30. Realizar las siguientes sumas utilizando el sistema de complemento a 2:

(a) 00010110 00110011 (b) 01110000 10101111

33. Multiplicar 01101010 por 11110001 utilizando el sistema de complemento a 2.

Números hexadecimales

36. Convertir a hexadecimal los siguientes números binarios:

(a) 1110 (b) 10 (c) 10111

(d) 10100110 (e) 1111110000 (f) 100110000010

39. Realizar las siguientes sumas:

(a) 3716 2916 (b) A016 6B16

(c) FF16 BB16

Números octales

42. Convertir a octal los siguientes números decimales utilizando la división sucesiva por 8:
(a) 15 (b) 27

(c) 46 (d) 70

(e) 100 (f) 142

(g) 219 (h) 435

45. Convertir los siguientes números decimales a BCD 8421:
(a) 10 (b) 13

(c) 18 (d) 21

(e) 25 (f) 36

(g) 44 (h) 57

(i) 69 (j) 98

(k) 125 (l) 156

48. Convertir a decimal los siguientes números BCD:

(a) 0001 (b) 0110

(c) 1001 (d) 00011000

(e) 00011001 (f) 00110010

(g) 01000101 (h) 10011000 (i) 100001110000

51. Sumar los siguientes números BCD:

(a) 1000 0110 (b) 0111 0101

(c) 1001 1000 (d) 1001 0111

(e) 00100101 00100111 (f) 01010001 01011000

(g) 10011000 10010111 (h) 010101100001 011100001000

Puertas Lógicas

Auto test

2. Un inversor realiza la operación conocida como:

(a) complementación (b) afirmación
(c) inversión (d) las respuestas (a) y (c)

4. La salida de una puerta OR con entradas A, B, y C está a 1 (nivel ALTO) cuando

(a) A 1, B 1, C 1 (b) A 0, B 0, C 1 (c) A 0, B 0, C 0
(d) las respuestas (a), (b) y (c) (e) sólo las respuestas (a) y (b)

8. Se aplica un impulso positivo a un inversor. El intervalo de tiempo entre el flanco anterior de

la entrada y el flanco anterior de la salida es 7 ns. Este parámetro es
(a) el producto velocidadpotencia (b) el retardo de propagación tPHL.
(c) el retardo de propagación tPLH. (d) el ancho del impulse

11. Los tipos de tecnologías de proceso basadas en conexiones programables son:

(a) antifusible (b) EEPROM (c) ROM
(d) las respuestas (a) y (b) (e) las respuestas (a) y (c)

12. Una tecnología de proceso volátil basada en conexiones programables es:

(a) fusible (b) EPROM
(c) SRAM (d) EEPROM

Problemas

El inversor
1. La señal de entrada mostrada en la Figura 3.74 se aplica a un inversor. Dibujar el diagrama de
tiempos de la señal de salida respecto a su entrada.

La puerta AND
3. Determinar la salida X para una puerta AND de dos entradas a la que se la aplican las señales
de entrada, mostradas en la Figura 3.76. Mostrar las relaciones de tiempo de la salida y las
entradas mediante un cronograma.
6. En la Figura 3.79 se indican las señales de entrada que se aplican a una puerta AND de cuatro
entradas. Determinar la señal de salida para las entradas dadas en función del tiempo, mediante
un cronograma

9. Repetir el problema 6 para una puerta OR de 4 entradas.

La puerta NAND
12. Determinar la salida de la puerta para las señales de entrada de la Figura 3.82 y dibujar el diagrama
de tiempos.

La puerta NOR

15. Repetir el problema 11 para una puerta NOR de 2 entradas.

18. Los símbolos de las puertas NAND y negativa-OR representan operaciones equivalentes, pero
son funcionalmente diferentes. Para la puerta NOR, se necesita al menos una de las entradas a
nivel ALTO para obtener un nivel BAJO de salida. Para la puerta negativa-AND, se necesita
que las dos entradas estén a nivel BAJO para obtener un nivel de salida ALTO. Utilizando
estos dos puntos de vista funcionales, demostrar que ambas puertas de la Figura 3.86 generarán
la misma salida para las entradas dadas.

Puertas OR-exclusiva y NOR-exclusiva

21. Repetir el problema 11 para una puerta NOR-exclusiva.
Algebra de Boole.
4. El dominio de la expresión ABCD AB CD B es:
(a) A y D (b) Sólo B (c) A, B, C y D (d) ninguno de los anteriores

5. De acuerdo con la ley conmutativa de la suma,

(a) AB BA (b) A A A
(c) A (B C) (A B) C (d) A B B A

7. De acuerdo con la ley distributiva,

(a) A (B C) AB AC (b) A (BC) ABC
(c) A(A 1) A (d) A AB A

10. De acuerdo con los teoremas de DeMorgan, ¿cuáles de las siguientes igualdades son correctas?

12. Un ejemplo de una expresión suma de productos es

Problemas
10. Aplicar los teoremas de DeMorgan a cada expresión:
32. Desarrollar la tabla de verdad de cada una de las siguientes expresiones producto de sumas
estándar:
Mapas de Karnault.
38. Utilizar un mapa de Karnaugh para hallar la suma de productos mínima para cada una de las
expresiones siguientes.
44. Utilizar el mapa de Karnaugh para implementar la forma suma de productos mínima de la función
lógica especificada en la tabla de verdad de la Figura 4.60.
45. Resolver el Problema 44 para una situación en que las seis últimas combinaciones
binarias no están permitidas.
