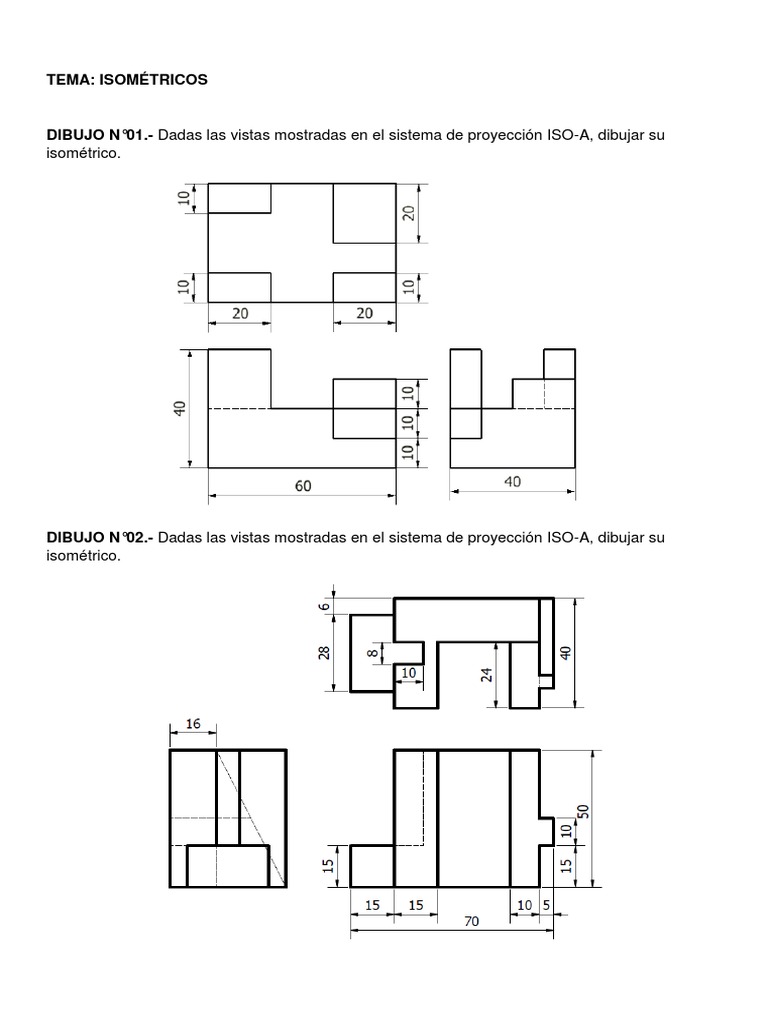

    TEMA: ISOMÉTRICOS

    DIBUJO N°01.- Dadas las vistas mostradas en el sistema de proyección ISO-A, dibujar su
    isométrico.

    DIBUJO N°02.- Dadas las vistas mostradas en el sistema de proyección ISO-A, dibujar su
    isométrico.
    DIBUJO N°03.- Dadas las vistas mostradas en el sistema de proyección ISO-A, dibujar su
    isométrico.

    DIBUJO N°04.- Dadas las vistas mostradas en el sistema de proyección ISO-A, dibujar su
    isométrico.
    DIBUJO N°05.- Dadas las vistas mostradas en el sistema de proyección ISO-A, dibujar su
    isométrico.

    DIBUJO N°06.- Dadas las vistas mostradas en el sistema de proyección ISO-A, dibujar su
    isométrico
    DIBUJO N°07.- Dadas las vistas mostradas en el sistema de proyección ISO-A, dibujar su
    isométrico

    DIBUJO N°08.- Dadas las vistas mostradas en el sistema de proyección ISO-A, dibujar su
    isométrico
    DIBUJO N°09.- Dadas las vistas mostradas en el sistema de proyección ISO-A, dibujar su
    isométrico

    DIBUJO N°10.- Dadas las vistas mostradas en el sistema de proyección ISO-A, dibujar su
    isométrico
    DIBUJO N°11.- Dadas las vistas mostradas en el sistema de proyección ISO-A, dibujar su
    isométrico

    DIBUJO N°12.- Dadas las vistas mostradas en el sistema de proyección ISO-A, dibujar su
    isométrico
