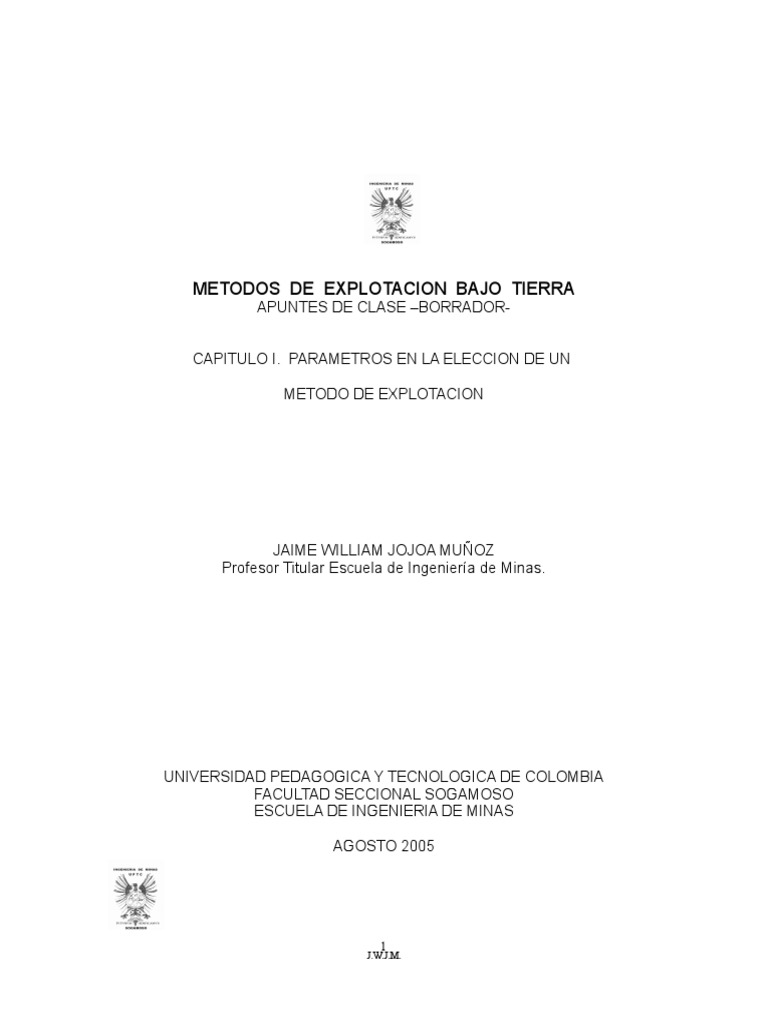

METODOS DE EXPLOTACION BAJO TIERRA

APUNTES DE CLASE –BORRADOR-

CAPITULO I. PARAMETROS EN LA ELECCION DE UN

METODO DE EXPLOTACION

JAIME WILLIAM JOJOA MUÑOZ

Profesor Titular Escuela de Ingeniería de Minas.

UNIVERSIDAD PEDAGOGICA Y TECNOLOGICA DE COLOMBIA

FACULTAD SECCIONAL SOGAMOSO
ESCUELA DE INGENIERIA DE MINAS

AGOSTO 2005

1
J.W.J.M.
TABLA DE CONTENIDO DEL PRIMER CAPITULO
Pág
RESUMEN 4
INTRODUCCION 4
1. TERMINOS GEOLOGICOS 5
1.1. DENOMINACION DE LAS MINERALIZACIONES 5
1.2. CONSIDERACIONES 6
1.3. TIPO DE YACIMIENTOS 7
1.3.1. YACIMIENTOS CONCORDANTES 8
1.3.2. YACIMIENTOS DISCORDANTES 9
1.4. TIPOS DE ESPESORES 25
1.5. DILUCION 29
1.6. RESERVAS 35
2. TERMINOS MINEROS 38
2.1. LABORES DE DESARROLLO 39
2.2. LABORES DE PREPARACION 40
2.3. EXPLOTACION 40
2.4. RECUPERACION 40
3. PARAMETROS Y FACTORES A CONSIDERAR EN LA ELECCION
DE UN METODO DE EXPLOTACION 53
3.1. GENERALIDADES 53
3.2. PARAMETROS EN LA ELECCION DE METODO DE EXPLOTACION 53

BIBLIOGRAFIA 55

LISTA DE FIGURAS

FIGURA 1. Bloque diagrama de un yacimiento concordante 8

FIGURA 2. Bloque diagrama de un yacimiento disco 9
FIGURA 3. Diferentes formas de mineralizaciones y labores mineras, según
Bateman Alan, en Yacimientos de rendimiento económico. 10
FIGURA 4. Diferentes formas de mineralizaciones y labores mineras, según
Smirnov V. I. en Geología de yacimientos minerales. 14
FIGURA 5. Diferentes formas de mineralizaciones y labores mineras, según
Park Charlesy MacDiarmid, en Yacimientos minerales. 18
FIGURA 6. Tipos de espesores 26
FIGURA 7. Espesores y la influencia del buzamiento en la altura de trabajo 27
FIGURA 8. Parámetros para el cálculo de la dilución 30
FIGURA 9. Curvas característica de la dilución 34
FIGURA 10. Clasificación particular de reservas 36
FIGURA 11. Diferentes esquemas y gráficos de Labores mineras

LISTA DE TABLAS

TABLA 1: ESPESOR EXPLOTABLE Y DE TRABAJO SEGÚN

EL BUZAMIENTO 28

2
J.W.J.M.
TABLA 2: ESPESOR EXPLOTABLE SEGÚN EL BUZAMIENTO PARA
CADA MÉTODO DE EXPLOTACIÓN 28
TABLA 3: VALORES DE LA CONCENTRACIÓN DILUIDA, PARA
UN DETERMINADO ESPESOR Y CONCENTRACIÓN DE LA
MINERALIZACIÓN Y UNA ALTURA DE TRABAJO CONSTANTE. 34

ANEXO

FLUJOGRAMA DE CLASIFICACIÓN Y CARACTERIZACIÓN DE LOS

RECURSOS Y RESERVAS GEOLÓGICAS.

3
J.W.J.M.
RESUMEN

El presente trabajo es un aporte a la docencia, en especial a la enseñanza y

aprendizaje de los métodos de explotación subterránea que se desarrollan en la
Escuela de Ingeniería de Minas de la U. P. T. C.

Contiene tres partes fundamentales, inicialmente se presenta una serie de

términos geológicos con sus respectivas definiciones en especial lo relacionado
con el tipo de mineralizaciones, yacimientos, espesores y se plantea la dilución
como un elemento en el diseño del método de explotación subterránea para
yacimientos de poco espesor y alta concentración.

Una vez ubicado el estudiante en los elementos básicos geológicos, en el

capítulo segundo se desarrolla los términos mineros con el fin de unificar
definiciones encaminadas a la explotación bajo tierra; en sus labores previas
como lo es el desarrollo, preparación.

Por último en el capítulo tercero se presentan los parámetros básicos y

necesarios para la elección de un método de explotación bajo tierra
desarrollándolos desde el punto de vista geológico, técnico minero,
metalúrgico y económico.

INTRODUCCION

Dentro de la explotación de los yacimientos minerales en su etapa inicial para

llevar a cabo un planeamiento minero es necesario, unificar términos geológicos
y mineros ya que a pesar, de la geológica evaluar el yacimiento y la minería
explotarlo, se utilizan términos no comunes en la denominación de las
mineralizaciones motivo por el cual se ha realizado el presente trabajo. Con base
en lo anterior el objetivo del módulo es: Definir y analizar los elementos
fundamentales geológicos mineros y unificar términos para el buen empleo de
los mismos en el estudio de los métodos de explotación.

Método de explotación es la forma técnica racional de extraer minerales,

rocas, y materiales que sean útiles a la industria y a la empresa explotadora le
produzca rendimiento económico.

Para tal efecto se requiere del conocimiento de una serie de parámetros

geológicos, relacionados con los yacimientos para definir sus características
particulares necesarias para la aplicación de un determinado método de
explotación. Es indispensable conocer las diferentes labores preliminares antes
de iniciar un explotación como lo son las labores de desarrollo y de preparación.

4
J.W.J.M.
 1. TÉRMINOS GEOLOGICOS.

Es muy usual emplear una serie de definiciones de vocablos propios de la

primera etapa exploratoria, aplicados a los yacimientos o recursos no renovables
que técnicamente no se acogen a las definiciones precisas, en especial los
informes geológicos utilizan el término yacimiento indistintamente sin cumplir
con las condiciones necesarias para que una mineralización adquiera esta
calidad.

Es muy común emplear los términos: recurso, mineralización, manifestación,

prospecto, yacimiento, depósito y proyecto; los cuales tanto para el geólogo
como para el minero tienen diferente significado, aunque muchas veces se
usan como sinónimos.

1.1. DENOMINACION DE LAS MINERALIZACIONES.

1. RECURSO: Es un acumulación de materiales en cualquier estado físico y

que se presenta en forma natural en el suelo o en el subsuelo, en tal cantidad
que la extracción económica de un producto de concentración es
potencialmente factible. Es la definición que da en la circular 831 el Servicio
Geológico de los Estados Unidos de América. Una vez el recurso es evaluado y
caracterizado geológicamente pasa a ser reserva.

2. MINERALIZACION: Es toda concentración natural de un mineral de

propiedades físicas y químicas definidas. Esta es la base de partida de los
trabajos exploratorios, para continuar o detener la etapa inicial en la
determinación de un yacimiento.

Se puede opinar que la mineralización es la unidad para denominar un

yacimiento o depósito.

3. MANIFESTACION: Es una mineralización que se determina en la primera

etapa exploratoria y generalmente su potencialidad es poca, ya que se carece
de información; tan sólo se han tomado algunas muestras y se hace un
reconocimiento de afloramientos. De la correlación y geología local, se
puede definir su importancia y recomendar continuar o suspender las labores
exploratorias.

Es importante recalcar que las manifestaciones pueden ser las guías

mineralógicas de grandes yacimientos o depósitos.

5
J.W.J.M.
4. PROSPECTO: Es una mineralización que ha dejado el carácter de
manifestación, dada su aparente potencialidad, calidad y concentración. Se
realizan investigaciones geológicas del yacimiento con algunas labores
prospectivas (trincheras, apiques, perforaciones, geofísica etc.); para definir
yacimiento o depósito, o en su defecto pase a ser posible zona promisoria
como ocurre con los innumerables distritos mineros en Colombia.

5. YACIMIENTO: Es toda acumulación natural de minerales materiales en

cualquier estado físico que son útiles en la industria y mediante explotación
técnico racional produce un rendimiento económico.

Es una definición minera fundamentada en que todo material tiene su aplicación

industrial y el objetivo del yacimiento es producir rendimiento o utilidad
económica con su extracción.

Es muy corriente usar el término yacimiento como depósito, aunque

técnicamente yacimiento debe emplearse cuando la mineralización tiene
definida su geometría y depósito para las mineralizaciones de extensas
dimensiones y sin límites definidos. Además un yacimiento o un depósito puede
estar conformados por una o varias mineralizaciones que se puede denominar
como: vetas, mantos, bancos, filones, bolsadas, bolsones, etc.

6. PROYECTO: Cuando la mineralización se ha definido como yacimiento o

depósito y se inicia el planteamiento de las diferentes fases así: Geología,
principalmente en la determinación de reservas, tenores; minería, plantea la
forma o manera de extracción; metalurgia, es el proceso apropiado de
beneficio; económica el análisis económico financiero.

1.2. CONSIDERACIONES

Para cumplir con el objetivo del presente se divide en partes la definición de

yacimiento así:

1. Acumulación natural
2. Minerales, materiales, rocas
3. Estado físico
4. Útiles en la industria
5. Explotación técnico racional
6. Rendimiento económico.

1. ACUMULACION NATURAL: La cantidad de recurso debe ser tal que

justifique cualquier tipo de proyecto de explotación; este recurso
cuantificado se denomina como reserva y debe obedecer su formación a un
proceso geológico.

6
J.W.J.M.
2 .MINERALES, MATERIALES, ROCAS: Los yacimientos y o depósitos
generalmente contienen proporciones por encima de lo normal de minerales que
los hacen atrayentes para una explotación. Son muy escasos los yacimientos
que están constituidos por minerales, más bien son rocas que contienen
concentraciones elevadas de minerales así: areniscas fosfáticas
( Yacimiento de roca fosfórica de Pezca), areniscas ferruginosa ( Yacimiento
de hierro de Paz de Río), areniscas yesíferas ( Depósito de yeso en
Jerusalén Cundinamarca), cuarzo auroargentífero (yacimiento filoniano de oro
del Papayo Líbano, Tolima), arcillas yesíferas (depósito de yeso de Santa
Rosa Tolima); materiales calcáreos, calizas, mármoles, areniscas con alto
contenido de cuarzo, pórfidos cupríferos, filones polimetálicos, etc. o en muchos
casos rocas que no contienen minerales pero sus propiedades físicas los hacen
industrialmente útiltes como es el caso de los materiales lapidarios y de
construcción.

3. ESTADO FISICO: No solamente los depósitos se hallan en estado sólido

también deben considerarse como tal los hidrocarburos que se encuentran en
estado líquido, pero contenidos en rocas portadoras, o rocas huésped.

4. UTILES EN LA INDUSTRIA: Es uno de los principales factores ya que

cualquier material que pueda ser empleado industrialmente tendrá mercado, lo
que implica la búsqueda en la naturaleza de materiales que suplan esas
necesidades ejemplo: filones con alto contenido en sulfuros (pirita)
intensamente meteorizados, donde por descomposición pasan a sulfatos,
material usado en la agricultura como abono en mezclas con otros productos.

5. EXPLOTACION TECNICO RACIONAL: La extracción implica una serie de

fases que requieren un desarrollo técnico para que sea seguro y económico y
además como es un recurso no renovable se debe en lo posible recuperar la
mayor cantidad de recursos y no como sucede con las explotaciones actuales de
carbón, se extrae superficialmente desestabilizando el macizo rocoso y
encareciendo las extracciones posteriores profundas por el excesivo
mantenimiento en vías.

6. RENDIMIENTO ECONOMICO: El principio fundamental económico es

que, toda inversión produzca un rendimiento, motivo por el cual toda empresa
minera que desee explotar debe tener un fuerte capital para iniciar trabajos y
el rendimiento económico de la inversión en el proyecto mínimo debe ser del
50% para que pueda ser competitiva ya que la inversión minera es muy
riesgosa por lo compleja el comportamiento del yacimiento y de las labores
para su explotación.

1.3. TIPOS DE YACIMIENTO.

Para realizar los diferentes estudios geológicos las mineralizaciones toman

generalmente el nombre de yacimientos, por tal motivo se hace relación a la

7
J.W.J.M.
clasificación o tipos de yacimientos. Las clasificaciones son muchas y dependen
del objetivo para el cual se las vaya utilizar; a continuación se hará alusión a las
principales clasificaciones:

1. Por el proceso de formación de la mineralización. (Bateman)

2. Genética de las mineralizaciones. (Garcés)
3. Por la forma general del yacimiento. (Smirnov)
4. Por la forma particular de la mineralización (Garcés)
5. Por la forma geométrica de la mineralización (Para el método de explotación).
6. Por el uso industrial. (Bateman)

A continuación se desarrolla la clasificación, por la forma geométrica de la

mineralización, que es como se presentan en la naturaleza o su forma
geométrica y posición relativa con las rocas de caja o hastíales, o acompañante y
nos sirve para determinar el método de explotación apropiado.

1.3.1. YACIMIENTOS CONCORDANTES: Presentan una distribución armónica u

homogénea en los respaldos o roca acompañante. El piso y techo bien definido
(Figura 1)

1. VETA: Mineralización de poco espesor no sobrepasa el metro de potencia y

en especial no es de interés económico. Carbón

Figura 1. Bloque diagrama de un yacimiento concordante

2. MANTO: Capa de mineral o material beneficiable de espesor entre uno a

dos metros y en ciertos casos hasta los tres metros y de considerable
extensión en el rumbo y buzamiento. Se delimita en forma precisa en su piso y
techo; son las mineralizaciones de rendimiento económico como es el caso de los
yacimientos sedimentarios. Carbón, yeso, fosfatos etc.

3. BANCO: Yacimiento cuyo espesor va desde los tres hasta varios metros.
Caliza, hierro, carbón, yeso, etc.

8
J.W.J.M.
1.3.2. YACIMIENTO DISCORDANTE: La mineralización de interés o valor
económico se encuentra en una forma discordante, desordenada o errática en
la roca de caja. Generalmente sin un piso y techo bien definido (Figura 2).

1. VENAS. Mineralización metálica discordante de pocos centímetros de

espesor (Menor de 0,30 m.) incierta su continuidad en el rumbo y buzamiento.

2. FILON: Término utilizado en la minería polimetálica, para definir una

mineralización de espesor muy variable y donde predomina las dimensiones en
el rumbo y el buzamiento sobre las del espesor, ejemplo: Cuarzos auríferos,
yacimientos polimetálico.

3. BOLSON: Yacimiento o depósito macizo e irregular de extensión predominante

vertical.

4. BOLSA : Relleno del espacio vacío o permeables de una superficie actual

anterior que casi siempre se extiende hacia abajo o hacia la roca de caja
soluble. Pueden ser de espesor de pocos a varios metros.

Figura 2. Bloque diagrama de un yacimiento discordante.

5. DOMOS: Son grandes depósitos sedimentarios relacionados con las

diferentes trampas estructurales o tectónicas que se producen con los
plegamientos.

6. FORMAS IRREGULARES: Existen yacimientos o depósitos de formas

geométricas totalmente irregulares que requiere su sectorización para poder
establecer una forme para el diseño del método de explotación.

7. Existen depósitos de tipo gaseoso y líquido que son objeto de estudio particular
y especial.

9
J.W.J.M.
En resumen las denominaciones que se dan a las diferentes formas de
yacimientos o depósitos son: Veta, Manto, Banco, Agujas, Filones, Bolsones,
Bolsadas, Domos.

Figura 3. Diferentes formas de mineralizaciones y labores mineras, según Bateman

Alan, en Yacimientos de rendimiento económico.

10
J.W.J.M.
 11
J.W.J.M.
 12
J.W.J.M.
 13
J.W.J.M.
Figura 4. Diferentes formas de mineralizaciones y labores mineras, según Smirnov V. I.
en Geología de yacimientos minerales.

14
J.W.J.M.
 15
J.W.J.M.
 16
J.W.J.M.
 17
J.W.J.M.
Figura 5. Diferentes formas de mineralizaciones y labores mineras, según Park Charlesy
MacDiarmid, en Yacimientos minerales.

18
J.W.J.M.
 19
J.W.J.M.
 20
J.W.J.M.
 21
J.W.J.M.
 22
J.W.J.M.
 23
J.W.J.M.
 24
J.W.J.M.
1.4. TIPOS DE ESPESORES.

El término espesor tiene diferentes usos, implicaciones en el campo de la minería

ya que se lo puede tomar desde el punto de vista mecánica de una medida o
desde una visión conceptual que implicaría su cálculo, forma de tomar la medida,
el análisis estadístico etc. por tal razón es posible dar la siguiente clasificación:

1. Espesor real o medido

2. Espesor conceptual
3. Espesor producto del análisis o cálculo
-Determinístico: Pocos datos, promedios o de otros estudios similares.
-Probabilístico: Resultado de estudios estadísticos, geoestadísticos.

A continuación se darán definiciones de los espesores conceptuales, que tienen

relación y son necesarias para el método de explotación

25
J.W.J.M.
1. ESPESOR: Se define como la mínima distancia entre piso y techo en un
punto de la mineralización.

A la anterior definición y de acuerdo a la aplicación es necesario tomar más

específicamente el término espesor y considerar los siguientes tipos: espesor
geológico, espesor neto, espesor beneficiable y espesor explotable (Figura 6).

Figura 6. Tipos de espesores

2. ESPESOR GEOLOGICO: Es el espesor máximo del yacimiento donde se

considera la mineralización, sus intercalaciones de estéril, alteración de los
respaldos y es generalmente la base para determinar las reservas geológicas.

3. ESPESOR NETO: Es el espesor exclusivo de la zona mineralizada que

contiene el tenor crítico mínimo o calidad exigida de un material para un uso
específico. Término usado en las vetas, mantos y bancos.

4. ESPESOR BENEFICIABLE: Es el término similar al espesor neto pero

utilizado en filones o mineralizaciones de origen hidrotermal y similar, que
presentan grandes variaciones de concentración.

5. ESPESOR EXPLOTABLE: Es el espesor que se requiere o debe arrancar del

yacimiento. Este espesor puede ser o no igual a los anteriores pero se
presentan dos casos así: yacimientos de gran potencia, se extrae lo que
permitan los medios de trabajo según el método empleado y un espesor
explotable mayor que la mineralización donde se recurre a la dilución para
determinarlo.

La dimensión del espesor explotable en los yacimientos concordantes (carbón,

yeso, fosfatos etc.) es igual al espesor geológico debido a que se extrae la

26
J.W.J.M.
totalidad del material. El problema se presenta para espesores pequeños
que no permiten condiciones normales de trabajo y no cumplen con lo
fundamental que es generar una producción que haga rentable el proyecto.

En los yacimientos discordantes (filones auríferos, polimetálicos etc.) lo

determinan las condiciones normales de trabajo y la concentración de la
mineralización.

Las condiciones normales de trabajo, según el reglamento de seguridad e

higiene minera lo define como la mínima altura perpendicular al horizonte en un
punto del frente que un hombre requiere para realizar cómodamente su
labor; traducido en términos mineros, seria la altura del frente de explotación
( Figura 7).

Figura 7. Espesores y la influencia del buzamiento en la altura de trabajo

Esta altura varía con el buzamiento y con la estatura de la persona como se

aprecia en la figura respectiva.

El buscar una altura de frente teórica óptima es fácil, el problema radica en la

concentración de la mineralización que es la que determina la cantidad de estéril
que se puede arrancar. El planteamiento para determinar la altura de trabajo
puede ser: la estatura del minero colombiano esta entre 1,60 a 1,80 m.
Tomándose como promedio la de 1,70. De la figura 7, se puede obtener la
expresión:

Coseno  = E explotable / H trabajo. (1)

E explotable = H trabajo x coseno  (2)

27
J.W.J.M.
Asumiendo el espesor de trabajo constante de 1,70 podemos elaborar la
tabla 1. que es base para la curva característica del buzamiento con
respecto al espesor explotable.

TABLA 1. Espesor explotable y de trabajo según el buzamiento.

____________________________________________________
Ang. Buz. 0° (E trab) 25° 50° 65°
_____________________________________________________
Esp. Exp. 1,70 1,54 1,09 0,71

Esp. Exp. 1,50 1,36 0,96 0,63

Esp. Exp. 1,20 1,09 0,77 ---(0,51)--

____________________________________________________

La tabla anterior nos determina que cuando el buzamiento aumenta y para una
altura de trabajo de 1,70 m. el espesor explotable disminuye llegando a 0,71 m.
para un buzamiento de 65°, que será el mínimo hasta donde el obrero pueda
trabajar en condiciones normales. A partir de los 65° no tiene influencia en la
altura de trabajo. Tablas similares es posible realizar para cada situación
particular de acuerdo a las circunstancias y necesidades y que los métodos de
explotación requieren de un mínimo espesor explotable para su aplicación como
se aprecia en la tabla 2.

TABLA 2. Espesor explotable según el buzamiento para cada método de

explotación.
________________________________________________________
Método explotación Buzamiento Espesor explotable
________________________________________________________
Tajo 0° - 30° 1,8- 2,5 m.
30° - 50° 1,0 - 2,5
Buz>> 50° 0,7 - 2,5
-------------------------------------------------------------------------------------------
Tramos 0° - 50° 1,0 - 3,0 m.
Buz>> 50° 0,7 - 3,0
-------------------------------------------------------------------------------------------
Cámaras 0° - 50° 2,0 - 6,0 m.
Buz>> 50° 1,0 - 4,0
------------------------------------------------------------------------------------------
Pilares 0° - 50° 2,0 - 4,0 m.
Buz>> 50° 1,0 - 3,0
_______________________________________________________

La concentración de la mineralización su incidencia se analizara en la

dilución.

28
J.W.J.M.
1.5. DILUCION.

Se debe considerar como DILUCIÓN: La pérdida de reservas, o la disminución de

concentración del mineral de rendimiento económico en la mineralización que
constituye el yacimiento.

La dilución puede ser:

1. GEOLÓGICA, Debido a.
1. Fallas
2. Alteraciones, meteorización etc.
3. Disminución de espesores (fallos)
4. Disminución o variación desfavorable de la concentración del mineral de
rendimiento económico.
5. Otras

2. MINERA, Puede deberse a:

1. Explotación
1. Protección (Pilares, machones)
2. Por el método
2. Contaminación
1. Intercalaciones
2. Irregularidades piso techo
3. Arranque mayor al espesor de la mineralización.

El arranque es un factor principal en la producción de un frente de extracción y

constituye el porque de un método de explotación, a continuación se tratará el
tema dilución por arranque, ya que esta ligado el espesor de la mineralización,
altura de trabajo, espesor explotable y concentración de la mineralización del
material arrancado, además para dar argumentos frente a decisiones de cuál
debe ser el espesor a extraer en algunos tipos de mineralizaciones.

Existen mineralizaciones (Hidrotermales, filonianas, auríferas y polimetálicas)

que constituyen yacimientos con escaso espesor geológico pero con una alta
concentración, que como tales no es posible extraer solamente la zona
mineralizada sino también extraer estéril; para el diseño de explotación es
indispensable establecer un espesor explotable.

La extracción puede realizarse en forma fraccionada, primero o al final la

mineralización y luego el estéril según el caso, pero en la mayoría de las
empresas la extracción se hace en un solo arranque en todo el frente; motivo
por el cual se dice que existe DILUCION y es necesario determinar el tenor
crítico beneficiable.

29
J.W.J.M.
En la figura 8 se ha tomado un cubo unidad del frente de explotación el cuál
puede ser extensivo a todo el frente de arranque, la mineralización puede estar
al piso, techo o intermedio; solo es necesario analizar la densidad.

Figura 8. Parámetros para el cálculo de la dilución

La dilución es la concentración final del material del frente, cuando se realiza

el arranque simultáneo de mineral y estéril.

Para determinar el cálculo matemático debemos partir de:

Si tengo un peso de determinado mineral con una concentración definida

al mezclarlo con un peso de estéril esta concentración se disminuye o diluye;
lo cual nos permite establecer la siguiente relación inversa simple
complementada con la figura 8.

[Cm] x [Pm] = [Cd] x [Pd] (3)

[Cm] = Concentración de los minerales.

[Cd] = Concentración final o dilución.

Pm = Peso de la mineralización.

Pd = Peso de la mineralización y estéril.

Pd = Vd x Dp (4)

Vd = L x La x Ee (5)

30
J.W.J.M.
Pd = L x La x Ee x Dp (6)

Pm = Vm x Dm (7)

Vm = L x La x Em (8)

Pm = L x La x Em x Dm (9)

Dp = (De + Dm)/2 (10)

Reemplazando (6), (9) y (10) en (3)

[Cm] x L x La x Em x Dm = [Cd] x L x La x Ee x Dd (11)

[Cm] x Em x Dm = [Cd] x Ee x Dd (12)

[Cd] = [Cm] (Em / Ee) x (Dm / Dp) (13)

(14)
Em
= Fd = Factor dedilución
Ee (15)
Dm
= K = Cons tan te
Dp

La ecuación (13) se asemeja a una recta del tipo(Figura 6).

Y = C + MX (16)

Y = [Cd] (17)

X = [Cm] (18)

M = (Em / Ee) (Dm / Dp) (19)

Reemplazando (14) y (15) en (19).

M = K * Fd (20)

C=0 (21)

Lo anterior se comprueba gráficamente reemplazando los respectivos valores

como se aprecia en la figura 9.

31
J.W.J.M.
Los planteamientos anteriores eran puntuales se pueden hacer extensivos al:

Frente de explotación (cámaras, tramos)

Bloque de explotación

Nivel de explotación

Área de explotación etc. etc.

Para tal efecto y según el objetivo se trabajará con valores promedios aritméticos
o ponderados según el caso.

La aplicación práctica de lo anterior puede ser: Calcular un espesor explotable; o

realizar curvas para obtener los tenores diluidos para diferentes tipos de
espesores de la mineralización.

Para los cálculos generalmente del yacimiento se obtiene, densidades y

espesor. El espesor explotable lo determina el método de explotación,
específicamente las condiciones de aplicación. La altura de trabajo lo determina
la condición normal de éste y la empresa establece también un tenor crítico
de arranque.

De lo anterior se puede apreciar el espesor explotable y la concentración diluida

o tenor crítico de arranque se definen y escogen de tal forma que permita las
condiciones normales de trabajo y den rendimiento económico a la empresa.

Un ejemplo práctico para mayor comprensión sería el siguiente:

Se tiene un yacimiento polimetálico con una densidad de 3.2 t/m 3. espesor

geológico 0,40 m.; buzamiento 25° ; concentración 45% y los respaldos
presentan una densidad de 2,9 t/m 3. La empresa ha determinado que la
concentración mínima del mineral beneficiable sea del 28%.

El espesor explotable se puede obtener de la tabla No 1. 1,54 m., 1,36 m., 1,09
m.

Ee = ([Cm] / [Cd]) x (Dm / Dp) x Em (22)

Ee = (0,45 / 0,28) x (3,2 / (2,9+3,2) /2) x 0,40 = 0,67 m.

Este yacimiento por la dilución tan solo permite un espesor explotable de 0.67
m. para que su explotación sea económicamente rentable. El problema
radica que es un espacio reducido ya que el espesor explotable necesario
estaría entre un metro a 1,54 m.

32
J.W.J.M.
En 0,67 m. no es posible laborar por tal motivo el yacimiento dentro de
estas condiciones se puede decir que por falta de espesor explotable no es
explotable en forma técnico-económica.

Podríamos analizar que bajo condiciones especiales como pueden ser un

pago extra al obrero; en el frente se pueda laborar con espesor explotable de
1,20 m.

De lo anterior podemos obtener la concentración crítica del frente:

[Cd] = [CM] x (Dm / Dp) x (Em/Ee) (22)

Reemplazando valores obtenemos

[Cd] = 15,7%

Lo que significaría procesos adicionales de beneficio o reducir costos en

algunas labores o en su defecto el yacimiento pase a ser una reserva marginal
.

Una aplicación para el segundo caso será que con el ejemplo anterior el tenor
crítico fuera de 15% y el espesor explotable de 1,20 m. y las variables sean
el espesor del yacimiento y su concentración; ya que las densidades se
tomarían como promedias generando una constante.

En la tabla 3 se aprecian los cálculos que se reflejan en la figura 9.

De = 2,9 t/m3 Dm = 3,2 t/m3 Ee = 1,2 m.

Em = Variable. [Cd] = Variable. [Cm] = Variable.

Aplicando la formula (22) realizamos la tabla 3.

El yacimiento puede presentar buenos tenores pero requiere de un control

estricto en el espesor explotable, debido a que el exceso implica unos costos
innecesarios. Se puede apreciar que la dilución es importante y puede llevar a
la quiebra a cualquier empresa por eso es necesario exponer algunos factores
que influyen en la dilución como lo es el muestreo.

TABLA 3. Valores de la concentración diluida, para un determinado espesor y

concentración de la mineralización definida y una altura de trabajo constante
(1,70m)
____________________________________________________________
[Cm] 5% 10% 25% 50% 75% 100%
____________________________________________________________
Em (0,25m.) [Cd] % 1,00 2,18 5,46 10,92 16,30 21,81

33
J.W.J.M.
 -------------------------------------------------------------------------------------------------
Em (0,50) [Cd] % 2,18 4,37 10,92 21,86 32,78 43,70
--------------------------------------------------------------------------------------------------
Em (0,75) [Cd] % 3,27 6,55 16,39 32,79 49,18 65,50
--------------------------------------------------------------------------------------------------
Em (1,00) [Cd] % 4,37 8,74 21,85 43,72 65,57 87,43
___________________________________________________________

Figura 9. Curvas característica de la dilución

1.6. RESERVAS.

Una vez definido los recursos se hace necesario cualificarlos y cuantificarlos para
pasarlos a la calidad de reservas. Las reservas son la base para el planeamiento
minero y en especial para el diseño del método de explotación que reúna las
condiciones de seguridad, economía y técnicas.

1. RESERVA: Es la cantidad de toneladas o metros cúbicos de material que

contienen minerales, o de roca que puede ser útil y explotable.

Para determinar las reservas, no solo se debe definir la geometría de la

mineralización, sino también en términos generales se recomienda determinar los
siguientes parámetros:

1. Delimitación del yacimiento.

2. Determinación de la malla de reconocimiento.

34
J.W.J.M.
3. Determinación de la superficie del criadero.
4. Determinar la potencia o espesor.
5. Determinar la ley media.
6. Definir peso específico.
7. Definir densidad aparente.
8. Determinar la humedad.
9. Determinar propiedades físico-mecánicas del macizo rocoso y del yacimiento.
10. Otros.

Para cuantificar las reservas existen los siguientes métodos y/o formas aplicados
de acuerdo al tipo de yacimiento:

1. Métodos gráficos
Áreas horizontales
Polígonos
Triángulos
Círculos
Isolíneas
Áreas verticales
Perfiles
Isolíneas- estructurales
2. métodos matemáticos
Matemáticos
Estadísticos
Geoestadísticos
3. Geológicos- económicos
Bloques geológicos
Bloques mineros
Criterios económicos

Las reservas cuantificadas son la base de la evaluación del depósito. En

nuestro medio para los proyectos mineros definidos como medianos y
pequeños, no es posible aplicar la clasificación de reservas propuestas, como es
el caso de la clasificación internacional de recursos minerales (ONU).
Principals of a Resourse/Reserve Clasification for minerals (U.S. Bureau of Mines
and U.S. Geological Survey) etc.

Lo anterior dada la baja capacidad de inversión en exploración,

prospección y no siguen los procesos técnicos de la evaluación de un
yacimiento.

Analizando los diferentes proyectos mineros propuestos para la explotación; en lo

relativo a cálculo de reservas se puede presentar la siguiente categorización
como guía para ubicar el tipo de reserva desde donde debe diseñarse el
respectivo método de explotación. (Figura 10).

35
J.W.J.M.
 Figura 10. Clasificación particular de reservas

RECURSOS
?
RESERVAS
GEOLOGICAS

RESERVAS RESERVAS RESERVAS MINERAS

GEOL. PROBADAS MINERAS MEDIDAS

RESERVAS RESERVAS
GEOL. PROBABLES EXPLOTABLES

RESERVAS RESERVAS MINERAS

GEOL. POSIBLES INDICADAS

RESERVAS MINERAS
INFERIDAS

A continuación, como orientación se define cada una de los respectivos tipos de

reservas, desde un punto de vista elemental.

1. RESERVA GEOLOGICAS PROBADAS: Se determinan mediante trabajos

de exploración y prospección (perforaciones, registros eléctricos, magnéticos,
etc), de los cuales se obtiene información que da certeza y se pueda
cuantificar el recurso y en lo posible el porcentaje de mineral contenido.

2. RESERVAS GEOLOGICAS PROBABLES: Cuando los trabajos producen

una información tal, que no es suficiente para tener la certeza de la
cuantificación pero existe confianza de su existencia.

3. RESERVAS GEOLOGICAS POSIBLES: Son producto de las anteriores;

debido a las características y continuidad geológica, se supone la existencia y
las cifras que dan son especulativas.

Las reservas mineras corresponden a las geológicas probadas y son la base

para iniciar su proyecto minero y a la vez puede ser medidas (probadas),
indicadas (probables) e inferidas (posibles).

4. RESERVAS MINERAS MEDIDAS: Se delimitan mediante trabajos

mineros (túneles ), en el espesor, longitud en el rumbo y buzamiento,
determinado así las tres dimensiones y se puede muestrear sistemáticamente,
con lo anterior se cuantifica el recurso y se define la calidad y
concentración.

36
J.W.J.M.
5. RESERVAS MINERAS INDICADAS: Son las reservas contiguas a las
medidas o cuando solamente se determinan en sus dos dimensiones.

6. RESERVAS MINERAS INFERIDAS: Corresponden a las faltantes para

completar las reservas geológicas probadas o la cantidad que determine las
condiciones geológicas.

7. RESERVAS EXPLOTABLES: Corresponde a parte de las reservas

medidas y son las que efectivamente se pueden extraer, esto debido al
sistema de explotación empleado y condiciones geomecánicas del yacimiento y
del macizo rocoso.

Según lo anterior se puede hacer una apreciación respecto a las reservas que
aparecen en los diferentes proyectos realizados por entidades del estado
generalmente; corresponden a reservas del tipo geológicas como tal. A
continuación relacionadas por porcentajes cuando se inicia un proyecto minero.

Reservas geológicas 100%

Reservas geológicas probadas 30%

Reservas geológicas probables 30%
Reservas geológicas posibles 40%
Reservas mineras (Res. Geol. Probadas) 30%
Reservas mineras medidas 10%
Reservas mineras indicadas 10%
Reservas mineras inferidas 10%
Reservas explotables de 2 a 8%

La reservas explotables respecto, a las geológicas son mínimas lo que

sucede, es que a medida que se avanzan los trabajo se va descubriendo más
recursos y la información obtenida hace que las reservas asciendan de rango
pasando de posibles a probables y a su vez a probadas y finalmente a
explotables, llegando a recuperar el yacimiento en un 70 a 80%.

A continuación se anexa un flujo grama de la clasificación y caracterización de los

recursos y reservas geológicas para yacimientos minerales, previa evaluación
geológica técnica.

2. TERMINOS MINEROS.

En todo proyecto minero se debe seguir una serie de etapas (y tener unos
servicios) para evaluar el yacimiento y obtener las características para diseñar el
método de explotación apropiado.

37
J.W.J.M.
Estas etapas en el planeamiento son:

Exploración Prospección
Desarrollo Preparación
Servicios.

Para la ejecución del proyecto una vez evaluado las etapas serán:

Desarrollo Preparación
Explotación Recuperación.

Las labores de desarrollo y preparación también tienen una secuencia de

avance como lo son:

Perforación Carga de barreno Voladura

Descargue del frente Sostenimiento Enrielado.

2.1. LABORES DE DESARROLLO.

Son las labores de división de la mineralización y acceso o túneles que se

construyen para llegar hasta el yacimiento y dependen de la posición relativa del
yacimiento con respecto a la topografía del terreno y ubicación del nivel patio.
Estas labores pueden ser:

Horizontales Mediana inclinación Inclinadas.

1. HORIZONTALES: Se consideran aquellos túneles o excavaciones cuya

pendiente esta entre 1/100 a 1/500 y son generalmente de transporte, de
desagüe, de ventilación y demás servicios a la mina. Entre las principales
podemos citar:

Socavones Túneles Galerías

Niveles. Transversales Diagonales, etc.

2. MEDIANA INCLINACION: Son aquellas labores que prestan servicios

similares a las anteriores pero cuyo ángulo de inclinación esta variando entre
0,5° a 50° y se denominan:

Bajadas Tambores Clavadas Apiques.

3. INCLINADAS: Son las labores cuyo ángulo de inclinación sobrepasa los

50° y pueden prestar lo servicios similares a las anteriores y se denominan:

Inclinados Tambores inclinados Pozos.

38
J.W.J.M.
2.2. LABORES DE PREPARACION.

Son las labores de delimitación del bloque de explotación y las labores de

acondicionamiento del frente de explotación. La cuales son de acuerdo ala
inclinación y se pueden denominar:

Transversales Tambores Nichos

2.3. EXPLOTACION:

Extracción masiva técnico racional con rendimiento económico, que será

objetivo del presente curso.

2.4. RECUPERACION.

Es la labor final que se efectúa una vez se haya realizado la explotación.

Las labores de desarrollo y preparación fueron tema de las materia anteriores

las cuales deben ser complementadas con los conocimientos adquiridos en
dibujo, descriptiva, topografía y las diferentes geologías hasta la presente
vistas en especial la estructural. En la presente materia nos ocuparemos en
especial de la EXPLOTACION y la recuperación.

A continuación se presenta una serie de figuras de labores mineras, con el objetivo de

familiarizar al estudiante con los diferentes tipos de planos. Las figuras han sido tomadas
del texto de Alonso Herrera, Titulado Organización de trabajos mineros bajo tierra.
U.P.T.C. 1995 y de la revista de Ingeniería de minas.

Figura 11. Diferentes esquemas y gráficos de Labores mineras

39
J.W.J.M.
 40
J.W.J.M.
 41
J.W.J.M.
 42
J.W.J.M.
 43
J.W.J.M.
 44
J.W.J.M.
 45
J.W.J.M.
 46
J.W.J.M.
 47
J.W.J.M.
 48
J.W.J.M.
 49
J.W.J.M.
 50
J.W.J.M.
3. PARAMETROS Y FACTORES A CONSIDERAR EN LA ELECCION DE UN
SISTEMA DE EXPLOTACION.

3.1. GENERALIDADES.

Es necesario definir el término sistema y método de explotación ya que

indistintamente se utilizan como sinónimos para identificar las labores mineras.

Sistema de explotación es el término general que nos define si la explotación es

a cielo abierto o bajo tierra y método es cada una de las formas o tipos
particulares como se realiza cada una de las anteriores.

Sistemas de explotación Método de explotación

1. Minería a cielo abierto 1. Open pit

o superficial 2. Tajos
3. Transferencia
4. Canteras
5. Aluviones
6. Etc.

2. Minería bajo tierra 1. Tajos

o subterránea 2. Tramos
3. Cámaras
4. Pilares
5. Bloques.
6. Etc.

En nuestro caso haremos relación al numeral 2, la minera subterránea.

3.2. PARAMETROS EN LA ELECCION DEL METODO DE EXPLOTACION.

Los parámetros son de tipo:

1. Geológico
2. Geomecánicos
3. Minero
3. Benéfico
4. Económicos
5. Otros

1. GEOLOGICOS: Son las características particulares del yacimiento que se

obtienen en la evaluación de este y entre los factores de mayor importancia
tenemos:

51
J.W.J.M.
1. Reservas
2. Rumbo
3. Espesor
4. Buzamiento
5. Profundidad
6. Forma
7. Tipo de mineral
8. Dureza del mineral y respaldo
9. Concentración del mineral
10. Geomecánica
11. Otros

2. Geomecánicos
Modelo geomecánico: Geología, propiedades, análisis de discontinuidades.
Caracterización: Clasificación, teoría de ruptura
Estabilidad
Geotecnia

3. MINEROS: Es el factor técnico que tiene que ver con el diseño de acuerdo a
la producción como a la demanda en el mercado de la forma operacional de
trabajo que implica personal procedimientos maquinaria y equipo. Los factores
pueden ser:

1. Procedimiento o fase de laboreo

2. Fuerza normal
3. Planeamiento minero
4. Herramientas, maquinaria y equipo
5. Rendimientos
6. Aspectos técnicos particulares
Arranque
Perforación
Sostenimiento
Trasporte
Ventilación. etc.
7. Varios.

3. METALURGICOS: Esta relacionado con el beneficio que se le vaya a dar al

mineral extraído entre los factores que se pueden considerar:

1. Venta en bruto o tal cual sale de la mina

2. Proceso simple, trituración clasificación

3. Proceso con algún grado de complejidad, trituración, molienda, clasificación,

separación física y química.

52
J.W.J.M.
4. Procesos complejos de beneficio; Acerías Paz del Río

4. ECONOMICOS: Es el factor que esta relacionado con el aspecto inversión

de capital de trabajo de acuerdo a una producción exigida por un mercado cuyos
parámetros son:

1. Capital necesario

2. Capital que se puede invertir

3. Capital que realmente se invierte

4. Capital efectivo

5. OTROS: Son factores que resultan en el momento del diseño y se deben

considerar de acuerdo a las circunstancias

1. Presencia de gas
2. Protección a la superficie
3. Seguridad
4. Etc.

Stoces desarrolla ampliamente el capítulo V Principios fundamentales para la

elección del método de explotación.

En el texto del ITGE, Mecánica de rocas aplicada a la minería metálica

subterránea , en la segunda parte desarrolla el tema: Criterios y orientaciones
para la selección del metodo.

BIBLIOGRAFIA

AIME. Society of Mining Engineers. Underground Mining Methods Handbook.

BORISOV M. Klokov, B. Goorovoi. Labores mineras

CUADRA, Luis. Curso de laboreo de minas.

FRITZCHE, C. Hellmut. Tratado de laboreo de minas. Tomo 2

INSTITUTO TECNOLOGICO GEOMINERO DE ESPAÑA (ITGE). Mecánica de

rocas aplicada a la minería metálica subterránea.

JOJOA MUÑOZ, Jaime William. Planteamientos técnicos para un modelo de

explotación por tajo. Universidad Pedagógica y Tecnológica de Colombia, Escuela
de Ingeniería de Minas.

53
J.W.J.M.
------------ Módulo de métodos de explotación subterránea.

------------ Conferencias de métodos de explotación subterránea.

UNIVERSIDAD PEDAGÓGICA Y TECNOLÓGICA DE COLOMBIA. REVISTA,

Escuela Ingeniería de Minas.

NOVITZKY, Alejandro. Métodos de explotación subterránea y planificación de

minas.

STOCES, B. Elección y crítica de los métodos de explotación en minería.

Principios para explotación de los yacimientos.

VIDAL. Explotación de Minas. Tomo 3

YOUNG, George. Elementos de minería

PROYECTOS DE GRADO. INGENIEROS DE MINAS. RELACIONADOS CON EL

TEMA. En especial los siguientes.
- AMADO, Alonso. LÓPEZ, Daniel. Estudio de convergencia vías túnel tres, túnel
cuatro mina de carbón la Chapa.
- GARCIA, José Luis. MORA, Jesús Marìa. Tajo largo con derrumbe dirigido,
avance diario de 2,50 metros, mina de carbón la Chapa.
- MORENO, Gustavo. SALAMANCA, José Joaquín. Infusión de agua en mantos
de carbón mina la Chapa, Acerías Paz de Río.
- Otros.
Informes de Acerías Paz de Río.

54
J.W.J.M.
 8
J.W.J.M.
