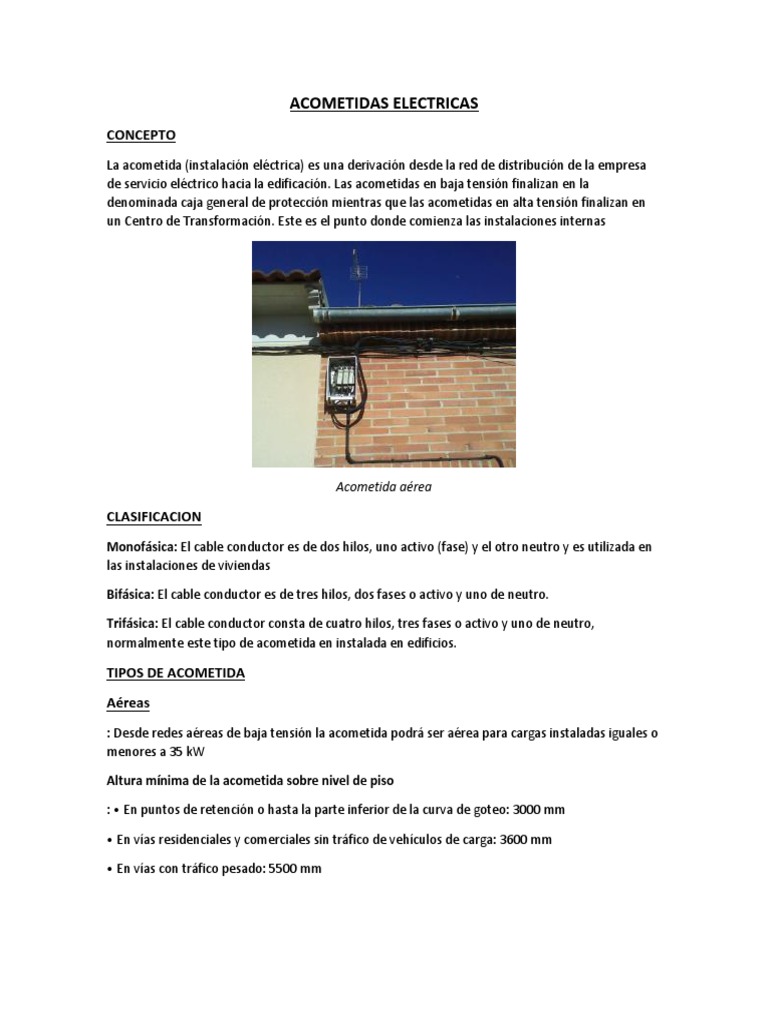

ACOMETIDAS ELECTRICAS
CONCEPTO
La acometida (instalación eléctrica) es una derivación desde la red de distribución de la empresa
de servicio eléctrico hacia la edificación. Las acometidas en baja tensión finalizan en la
denominada caja general de protección mientras que las acometidas en alta tensión finalizan en
un Centro de Transformación. Este es el punto donde comienza las instalaciones internas
Acometida aérea
CLASIFICACION
Monofásica: El cable conductor es de dos hilos, uno activo (fase) y el otro neutro y es utilizada en
las instalaciones de viviendas
Bifásica: El cable conductor es de tres hilos, dos fases o activo y uno de neutro.
Trifásica: El cable conductor consta de cuatro hilos, tres fases o activo y uno de neutro,
normalmente este tipo de acometida en instalada en edificios.
TIPOS DE ACOMETIDA
Aéreas
: Desde redes aéreas de baja tensión la acometida podrá ser aérea para cargas instaladas iguales o
menores a 35 kW
Altura mínima de la acometida sobre nivel de piso
: • En puntos de retención o hasta la parte inferior de la curva de goteo: 3000 mm
• En vías residenciales y comerciales sin tráfico de vehículos de carga: 3600 mm
• En vías con tráfico pesado: 5500 mm
Para la ubicación de las cajas de medidores, se tomará como altura de referencia entre 1,5 y 1,7 m
para el visor del medidor mas alto. Si la parte inferior de la caja queda ubicada a una altura menor
a 80 cm, se podrá adicionar una reja metálica frontal para protección contra impacto.
Subterránea
: Desde redes subterráneas de baja tensión, la acometida siempre será subterránea. Para cargas
mayores a 35 kW y menores a 225 kW desde redes aéreas, la acometida siempre será subterránea
Las acometidas subterráneas se exigen cuando las redes de distribución son subterráneas así como
en aquellos sitios donde la conformación urbanística no permita construcción de redes aéreas de
acuerdo con los mandatos establecidos
Especiales
Se consideran especiales las acometidas a servicios temporales y provisionales de obra. Deberá
constar como mínimo de los siguientes elementos: Conductor de las acometidas
Caja para instalar medidores o equipo de medición. Tubería metálica para la acometida y caja
de interruptores automáticos de protecciones. Línea y electrodo de puesta a tierra.
COMPOSICIÓN DE LAS ACOMETIDAS
Las acometidas eléctricas están conformadas por los siguientes componentes:
Lado Suministradora
Punto de alimentación
Conductores
Ductos
Tablero general de acometida.
Puesta a tierra externa.
Lado Usuario
Interruptor general.
Puesta a tierra interna.
Gastos económicos
Armario de medidores
TABLERO DE DISTRIBUCIÓN
Es aquel que se conecta a la línea principal y que contiene el interruptor principal y del cual se
derivan el (los) circuito (s) secundarios; En ellos estarán montados los dispositivos de protección y
maniobra que protegen los alimentadores y que permiten operar sobre toda la instalación interior
en forma conjunta o fraccionada
TIPOS DE TABLEROS DE DISTRIBUCIÓN
Según su ubicación en la instalación eléctrica, los tableros eléctricos se clasifican en:
- Tablero principal de distribución: Este tablero está conectado a la línea eléctrica principal y de él
se derivan los circuitos secundarios. Este tablero contiene el interruptor principal.
- Tableros secundarios de distribución: Son alimentados directamente por el tablero principal. Son
auxiliares en la protección y operación de subalimentadores.
- Tableros de paso: Tienen la finalidad de proteger derivaciones que por su capacidad no pueden
ser directamente conectadas alimentadores o subalimentadores. Para llevar a cabo esta
protección cuentan con fusibles.
- Gabinete individual del medidor: Este recibe directamente el circuito de alimentación y en él
está el medidor de energía desde el cual se desprende el circuito principal.
- Tableros de comando: Contienen dispositivos de seguridad y maniobra.
COMPONENTES DEL TABLERO DE DISTRIBUCION
Caja Metálica
Sirve fundamentalmente para el almacenamiento de los elementos eléctricos del tablero. A ellos
llegan los conductores de la acometida después de pasar por el contador de energía y de ella salen
los conductores que alimentan los diferentes circuitos de la residencia. Adicionalmente cumple
una función de blindaje y protección para los elementos ubicados en su interior
2. Interruptores Automáticos y Fusibles
Como la alimentación o red eléctrica que llega a un domicilio puede ser monofásica, monofásica
de tres líneas, o trifásica, comercialmente se consiguen interruptores y protecciones de sobre
intensidad y corto circuito de uno, dos y tres polos
3.Tapón fusible
El tapón fusible es una pieza cilíndrica generalmente de porcelana, sobre la cual se fija una camisa
roscada que sirve para introducir en el corta circuito, a la vez que hace de conexión eléctrica. El
otro punto de contacto es un tornillo central
4. Alambre fusible
El alambre fusible se coloca interiormente, se fija con dos tornillos y luego se protege con una tapa
roscada
4. Cortacircuitos y fusibles de cartucho
Los cortacircuitos para fusibles de cartuchos están constituidos por una base de material aislante
sobre la cual se fijan unos soportes metálicos que sirven para introducir a presión el cartucho
fusible. El conjunto tiene una tapa que protege las partes con tensión.
5. Cartucho - fusible
Pueden ser reparables o no reparables, teniendo los primeros la ventaja de que pueden utilizarse
varias veces, sustituyendo una lámina metálica interna que es la que se funde en caso de sobre
intensidad de corriente
7. Dispositivos de Anclaje para Interruptores y fusibles
. Generalmente los tableros de distribución tienen un sistema mecánico que consta de un gancho
que hace presión sobre uno de los extremos del interruptor, y el otro que lo mantiene fijo en el
lugar lo que permite colocarlos y renovarlos muy fácilmente.
