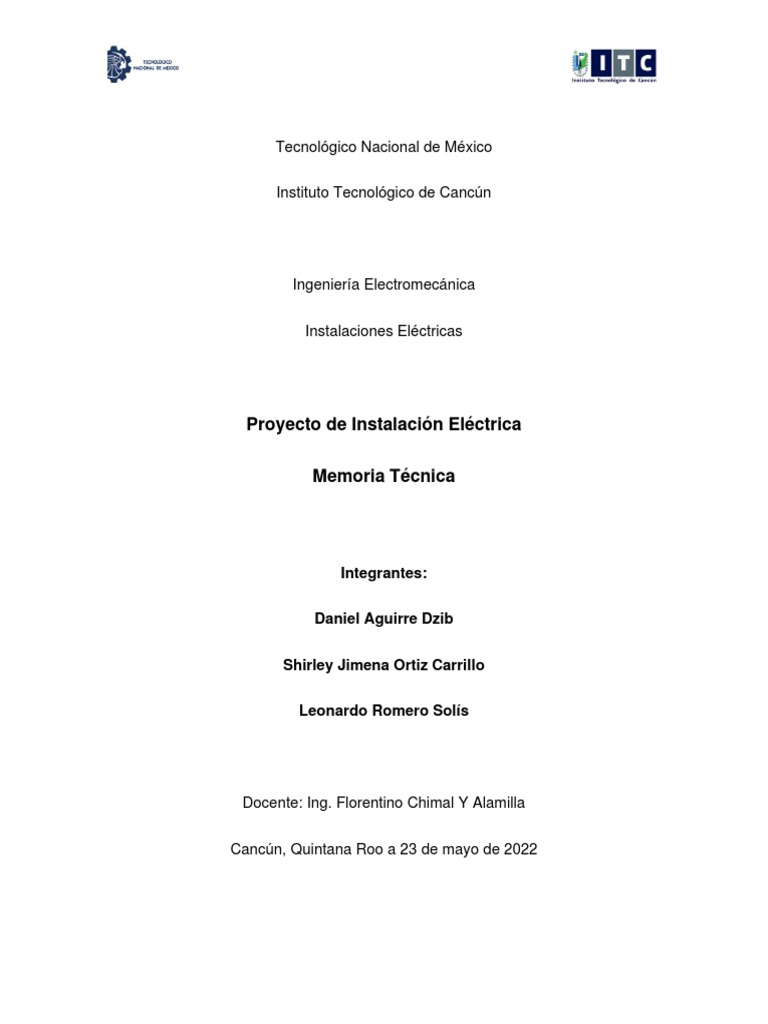

Tecnológico Nacional de México

Instituto Tecnológico de Cancún

Ingeniería Electromecánica

Instalaciones Eléctricas

Proyecto de Instalación Eléctrica

Memoria Técnica

Integrantes:

Daniel Aguirre Dzib

Shirley Jimena Ortiz Carrillo

Leonardo Romero Solís

Docente: Ing. Florentino Chimal Y Alamilla

Cancún, Quintana Roo a 23 de mayo de 2022

AJL INSTALACIONES ELÉCTRICA S.A. DE C.V.

CANCÚN, QUINTANA ROO

2
 Contenido

Página

Introducción …………………………………………………………………………. 4

Objetivos …………………………………………………………………………….. 5

Normas aplicables ………………………………………………………………….. 5

Descripción ………………………………………………………………………….. 6

Metodología …………………………………………………………………………. 8

Fórmulas utilizadas ………………………………………………………………… 11

Equipos y materiales ………………………………………………………………. 11

Conclusiones ……………………………………………………………………….. 15

Referencias …………………………………………………………………………. 16

3
Introducción

Una instalación eléctrica residencial es un conjunto de obras e instalaciones

realizadas con el fin de hacer llegar electricidad a todos los aparatos eléctricos de

una casa y el diseño eléctrico que estas requieren es un procedimiento que venido

evolucionando continuamente a la par de tecnología, debido a esto el diseño debe

combinar conceptos nuevos y cambiantes.

Las Instalaciones Eléctricas, deben responder a las necesidades técnicas de

especificación y metodología aplicada para satisfacer las necesidades y

condiciones adecuadas de seguridad para las personas y sus propiedades. En

cumplimiento, en todas sus facetas, con las disposiciones generales aplicables de

normatividad vigente, tanto en el diseño, como en selección de los materiales y

equipos.

La finalidad de la presente memoria es el desarrollo de los cálculos y

especificaciones necesarias, así como la descripción de las características técnicas,

para poder llevar a cabo la realización de las instalaciones de electricidad.

4
Objetivos

• Realizar el diseño eléctrico de una unidad residencial con base en la NOM-

001-SEDE-2012, para garantizar confiabilidad, seguridad y continuidad en el

servicio de energía eléctrica.

• Suministrar en forma adecuada y en equilibrio la energía eléctrica, de tal

modo que permita funcionar de manera óptima los equipos y sistemas

conectados a esta instalación.

Normas aplicables

El diseño, instalación, equipo y materiales se realizarán de acuerdo con los

requerimientos aplicables de las últimas ediciones de los siguientes códigos y

normas:

NORMA OFICIAL MEXICANA NOM-001-SEDE-2012 – INSTALACIONES

ELECTRICAS (UTILIZACIÓN)

5
Descripción

Descripción arquitectónica

La instalación por definir es una unidad residencial.

La residencia consta de dos plantas. La planta baja consta de una habitación,

cocina, sala de estar, comedor y un baño; la planta alta se compone de dos

habitaciones y una terraza.

Su distribución puede verse en los planos a continuación.

Figura 1. Planta baja.

6
Figura 2. Planta alta.

Descripción general de la instalación

Se trabajará con una instalación en baja tensión, la cual será monofásica 1 fase, 2

hilos.

La instalación eléctrica por realizar es la de todo el domicilio en cuestión. En la planta

baja, en la cocina se encuentra el Tablero General del que se partirá para

suministrar de energía a toda la vivienda.

La instalación contará con un tablero general y sus protecciones, tanto general,

como de circuitos derivados.

7
 Operación del sistema. El proyecto consta de un sistema:

• Luminarias y contactos menores.

Metodología

Cuadro de cargas

La potencia total demandada por la instalación será:

Circuito Potencia demandada (W)

1 1385

2 1292

3 872

4 1300

Total 4849

Dadas las características de la vivienda, se tiene la siguiente relación del alumbrado

y contactos con indicación de su potencia eléctrica:

Circuito Descripción Consumo (W)

1 Salidas de centro 500

Arborantes 120

Contactos 765

Total 1385

8
 Circuito Descripción Consumo (W)

2 Salidas de centro 500

Arborantes 180

Contactos 612

Total 1292

Circuito Descripción Consumo (W)

3 Salidas de centro 200

Arborantes 60

Contactos 612

Total 872

Circuito Descripción Consumo (W)

4 Contactos 1000

Carga 300

Total 1300

Cálculo de protecciones

Se realiza el cálculo para estimar la protección adecuada para cada circuito derivado

del cuadro de cargas.

Se toma en cuenta que la alimentación es de 127 V y se tiene un factor de potencia

de 0.9.

9
Para determinar la protección adecuada se utiliza el valor de la corriente nominal

(1.25*I).

Circuito Total (W) Tensión F.P. I (A) In (A)

1 1385 127 V 0.9 12.1 15.14

2 1292 11.3 14.12

3 872 7.6 9.53

4 1300 11.3 14.2

Por lo anterior, los automáticos que se utilizarán en las protecciones serán de 20 A

para el circuito 1 y de 15 A para los circuitos 2, 3 y 4.

Factor de demanda para cargas menores y cálculo de calibre

• Primeros 3000 W o menos: 100%

• Exceso de 3000 W: 35%

3000 W + (1849*0.35) W =3647.15 W

I=P/E=3554.7W/127V= 28.71 A

Para transportar 28.71 A, de acuerdo con la tabla, se requiere calibre N° 10 AWG

Conductores para circuitos ramales: N° 12 AWG

10
Cálculo de caída de tensión

%e=2.758

Lo anterior cumple con lo establecido en la sección 210-19, Nota 4 de la NOM-001-

SEDE-2012

Fórmulas utilizadas

Intensidad nominal en servicio monofásico:

Caída de tensión: en circuitos interiores de la instalación, la caída de tensión no

superará los siguientes valores

• Circuitos de alumbrado: 3.0%

• Circuitos de fuerza: 5.0%

Equipo y materiales

Conceptos

• Centro de carga.

Un centro de carga es un tablero metálico que contiene una cantidad determinada

de interruptores termomagnéticos, generalmente empleados para la protección y

desconexión de pequeñas o grandes cargas eléctricas. os centros de carga pueden

11
ser monofásicos o trifásicos, razón por la cual pueden soportar interruptores

termomagnéticos monopolares, bipolares o tripolares. De acuerdo con el número de

circuitos, pueden contener 1, 2, 4, 6, 8, 12, 20, 30, 40, 42 y hasta 80 unidades.

• Interruptor Termomagnético.

Es un dispositivo que como su nombre indica combina dos efectos, el magnetismo

y el calor, para interrumpir la corriente eléctrica de un circuito cuando se detectan

valores mayores a ciertos límites. Cumple la función de fusible en un circuito

eléctrico integrado a la red eléctrica, es decir ante el hecho de superar los máximos

de corriente eléctrica recibidos, cumple la función de evitar que continúe pasando

corriente y así protege los componentes conectados al circuito.

• Interruptores.

Es en su acepción más básica un dispositivo que permite desviar o interrumpir el

curso de una corriente eléctrica. En el mundo moderno sus tipos y aplicaciones son

innumerables, van desde un simple interruptor que apaga o enciende una bombilla,

hasta un complicado selector de transferencia automático de múltiples capas,

controlado por computadora.

• Tomacorrientes.

También llamados receptáculos enchufes hembra, son elementos destinados para

la conexión eléctrica de aparatos portátiles por medio de enchufes machos. Se

instalan, distribuidos convenientemente, en todos los ambientes de las viviendas e

industrias. Los hay en gran tipo de números y modelos, en las viviendas según su

categoría pueden ser instalados los de tipo superficial, tipo para empotrar, y para

12
circuitos especiales, tales como cocinas y secadoras se utilizan del tipo trifásico.

Los tomacorrientes no consumen ninguna energía, este solo enlaza la fuente de

alimentación a los equipos que se vayan a alimentar de una fuente de energía

eléctrica.

• Cajetines.

Son accesorios utilizados para la colocación de portalámparas, interruptores y

tomacorrientes; también para derivaciones o empalmes, se fabrican con chapas de

acero galvanizado; tiene en sus lados y en el fondo perforaciones troqueladas cuyos

discos removibles se sacan fácilmente haciendo una pequeña presión sobre ellos.

Los huecos troquelados son de igual diámetro que los tubos por usar, también

tienen en el fondo pequeños agujeros para fijarla con tornillos en la ejecución de

instalaciones a la vista. Tienen además orejas con agujeros roscados que sirven

para fijación de los elementos eléctricos o tapas. Los cajetines más usados son;

cajetines rectangulares, cajetines octagonales y cajetines cuadrados.

• Tubería.

Puede ser Tubería plástica o metálica la cual es utilizada para proteger a los cables

conductores, entre más conductores pasen por el interior de una tubería mayor será

su grosor, dicho grosor se mide en pulgadas y puede ser de un cuarto de pulgada,

media pulgada, tres cuartos de pulgada, una pulgada o según lo requiera la opción.

13
Materiales utilizados

• Conductores eléctricos.

Dependiendo su función estos pueden variar en el grosor, por ejemplo, es común

realizar un cableado de iluminación con cable número 14, pero en tomacorrientes

podemos usar un numero 12, en algunas tomas especiales tendremos un grosor de

cable 10. Y la acometida puede variar en numero 8, 6 o 4, para saber el número de

cable que debemos de usar, tenemos que seguir ciertas reglas de cálculo estándar.

*De acuerdo con los cálculos obtenidos usaremos un calibre N° 12 AWG y

conductores para circuitos ramales N° 10 AWG

• Protecciones.

Todas las instalaciones eléctricas deben ser protegidas de sobre cargas que se

pueden producir por diferentes causas como pueden ser: cortocircuitos, aterrizaje,

falsos contactos, etc. En estos casos se emplean fusibles y breaker; que son los

encargados de proteger, tanto al usuario como a las instalaciones eléctricas.

*En esta instalación requerimos interruptores termomagnéticos con capacidad de

20 A para el primer circuito y 3 más con capacidad de 15 A para los demás circuitos.

14
Conclusiones

En la industria eléctrica, la calidad es de suma mportantancia, tanto así que en pro

de brindar el mejor servicio, cada una de las actividades relacionadas con el diseño

eléctrico es realizada y revisada en múltiples ocasiones antes de ser presentadas

al cliente.

Cada mejora permite la retención de información y técnica para en un futuro poder

realizar trabajos eléctricos más complicados y detallados que los mostrados en este

trabajo.

También es importante destacar que, aunque la realización del plano eléctrico es

importante, generalmente es hasta la fase del diagrama unifilar o el cuadro de

cargas que se encuentran los errores, es por ello que éstos sean tomados en cuenta

para facilitar la finalización de los proyectos.

En lo que respecta a complicaciones del trabajo, la lectura y análisis de

entendimiento de las distintas normas, así como la NOM-001-SEDE-2012 fue la

parte más complicada de realizar. Esta norma es, y con sentido, vasta y complicada

cuando se realiza el primer acercamiento; sin embargo, también es la herramienta

más útil al momento de la realización, pues contienen en un solo documento todas

las especificaciones, ecuaciones y pasos a seguir en el diseño de instalaciones

eléctricas.

15
Referencias

NOM-001-SEDE-2012. (2012). NORMA Oficial Mexicana NOM-001-SEDE-2012,

Instalaciones Eléctricas (Utilización).
