CATEDRA: MECANICA DE SUELOS FACULTAD DE CIENCIAS EXACTAS Y ETCNOLOGIA - U.N.T.

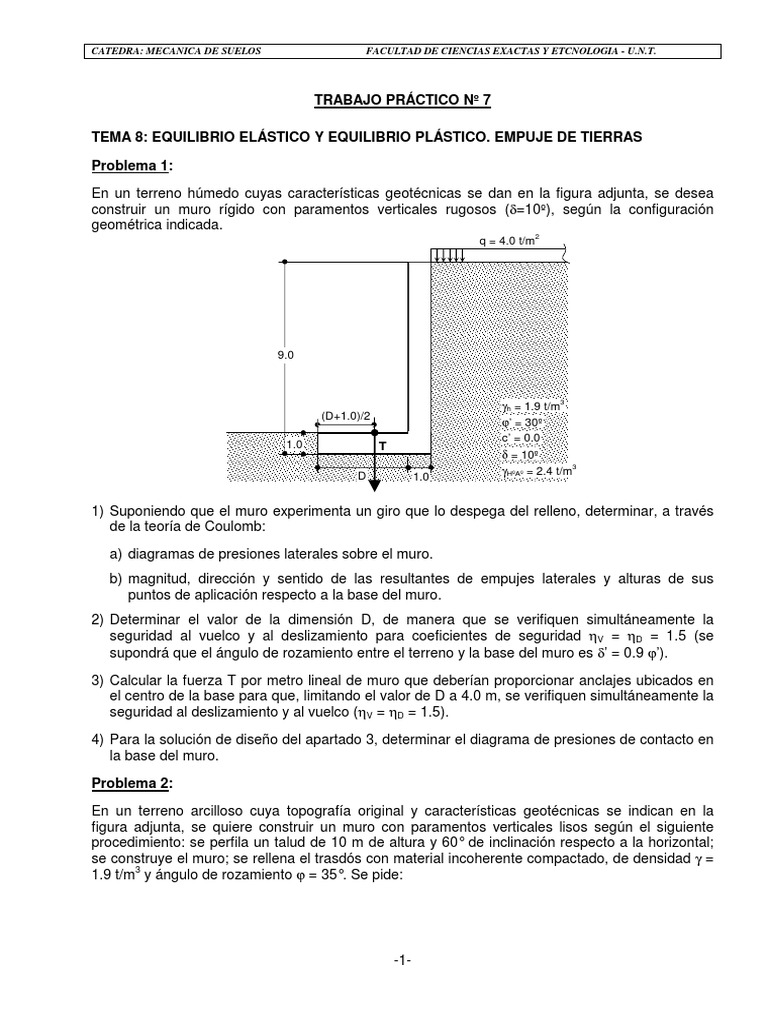

TRABAJO PRÁCTICO Nº 7
TEMA 8: EQUILIBRIO ELÁSTICO Y EQUILIBRIO PLÁSTICO. EMPUJE DE TIERRAS
Problema 1:
En un terreno húmedo cuyas características geotécnicas se dan en la figura adjunta, se desea
construir un muro rígido con paramentos verticales rugosos (δ=10º), según la configuración
geométrica indicada.
2
q = 4.0 t/m
9.0
γh = 1.9 t/m
3
(D+1.0)/2
ϕ’ = 30º
c’ = 0.0
1.0 T
δ = 10º
γHºAº = 2.4 t/m
3
D 1.0
1) Suponiendo que el muro experimenta un giro que lo despega del relleno, determinar, a través
de la teoría de Coulomb:
a) diagramas de presiones laterales sobre el muro.
b) magnitud, dirección y sentido de las resultantes de empujes laterales y alturas de sus
puntos de aplicación respecto a la base del muro.
2) Determinar el valor de la dimensión D, de manera que se verifiquen simultáneamente la
seguridad al vuelco y al deslizamiento para coeficientes de seguridad ηV = ηD = 1.5 (se
supondrá que el ángulo de rozamiento entre el terreno y la base del muro es δ’ = 0.9 ϕ’).
3) Calcular la fuerza T por metro lineal de muro que deberían proporcionar anclajes ubicados en
el centro de la base para que, limitando el valor de D a 4.0 m, se verifiquen simultáneamente la
seguridad al deslizamiento y al vuelco (ηV = ηD = 1.5).
4) Para la solución de diseño del apartado 3, determinar el diagrama de presiones de contacto en
la base del muro.
Problema 2:
En un terreno arcilloso cuya topografía original y características geotécnicas se indican en la
figura adjunta, se quiere construir un muro con paramentos verticales lisos según el siguiente
procedimiento: se perfila un talud de 10 m de altura y 60° de inclinación respecto a la horizontal;
se construye el muro; se rellena el trasdós con material incoherente compactado, de densidad γ =
1.9 t/m3 y ángulo de rozamiento ϕ = 35°. Se pide:
-1-
CATEDRA: MECANICA DE SUELOS FACULTAD DE CIENCIAS EXACTAS Y ETCNOLOGIA - U.N.T.
0.5 Perfil topográfico original
Arena:
ϕ’ = 35º
γ = 1.9 t/m3 Arcilla:
ϕ’ = 20º
H=10.0
c’ = 2.3 t/m2
γh = 2.0 t/m3
γHºAº =2.4 t/m3
1.0
60º
1.0
1.0 1.0
B 1.5
a. Determinar el valor de B, de manera que se verifiquen simultáneamente la seguridad al vuelco
y al deslizamiento para coeficientes de seguridad ηV =ηD = 1.5 (suponer un ángulo de
rozamiento entre terreno de cimentación y base del muro δ* = ϕ’).
b. Determinar la presiones verticales máxima y mínima transmitidas por la base de la estructura al
terreno de cimentación.
Problema 3:
Se desea nivelar un terreno en pendiente construyendo un muro de sostenimiento de hormigón en
masa (γH° = 2.2 t/m3) que salvará una altura H = 5.5 m y cuyo trasdós se rellenará con material de
acarreo de un río próximo, consistente en una mezcla de
gravas, arena, limo y arcilla. La configuración de la sección
transversal del muro se esquematiza en la figura adjunta. 15º
Se pide:
a) Predimensionar la sección en base a los criterios de
diseño de Das (Principios de Ingeniería de
Cimentaciones, 1999, pág. 389).
H=5.5 m
b) Utilizando el método semiempírico de Terzaghi-Peck
para estimar el empuje en el trasdós (Mecánica de
Suelos en la Ingeniería Práctica, 2ª edición, 1976, pág.
359), ajustar convenientemente las dimensiones
asignadas en el predimensionado, de manera que se
verifique la seguridad al vuelco con un factor de
seguridad no menor que 1.5.
Problema 4:
En un terreno incoherente con peso unitario 2.0 t/m3 y un coeficiente de empuje activo Ka = 0.4 se
excava una zanja de 3 metros de profundidad. Se pide:
- Calcular la presión lateral en el fondo de la zanja.
- Calcular el empuje total por metro de longitud de la zanja.
-2-
CATEDRA: MECANICA DE SUELOS FACULTAD DE CIENCIAS EXACTAS Y ETCNOLOGIA - U.N.T.
- ¿A que profundidad se duplicaría ese empuje?
Problema 5:
En el fondo de una zanja excavada en un terreno de peso unitario γ = 1.75 t/m y coeficiente de
3
2
empuje activo Ka = 0.3, se produce una presión lateral de 1.58 t/m .
- Determinar la profundidad H de la zanja.
- Calcular el empuje total por metro de longitud de la zanja.
- Calcular la presión lateral en el fondo de la zanja si se incrementa la profundidad en ∆H = 2.0 m
y las características del terreno a partir de H cambian a γ = 1.62 t/m y Ka = 0.45.
3
Problema 6:
Para contener un relleno limo-arenoso de peso unitario seco γs = 1.51 t/m3 y ángulo de rozamiento
ϕ = 32º, se construirá un muro de contención de 6 m de altura total, con trasdós vertical. El relleno
tendrá una superficie en pendiente, β = 15°. Despreciando el efecto de la fricción del muro,
determinar el diagrama de presiones laterales y la magnitud, dirección y punto de aplicación del
empuje total cuando el muro sufre un giro hacia afuera (suponer que el contenido de humedad
natural del relleno es ωN = 20.5 %).
Problema 7:
Se desea conocer el valor de la resultante de empuje lateral sobre un muro de paredes verticales
lisas de 4.0 m de altura total, que gira hacia afuera. El suelo es una arena de peso unitario
húmedo γh = 1.92 t/m3 y ángulo de rozamiento ϕ = 30º. Sobre el relleno, a una distancia de 1.80 m
desde el trasdós del muro, actúa una carga vertical puntual de 20 t.
Problema 8:
Un muro de 5 m de altura y trasdós vertical contiene un relleno puramente friccional, de superficie
horizontal, que pesa 1.9 t/m3. El relleno soporta dos cargas lineales, Q1 y Q2, de 3 t/m cada una,
aplicadas paralelamente a la cresta del muro, a distancias de 2.5 m y 4.0 m, respectivamente.
Suponiendo que el relleno está adecuadamente drenado, que φ = 35º y δ = 22.5º, determine la
resultante de empuje sobre el muro suponiendo que el mismo gira hacia afuera.
Problema 9:
En un terreno de peso unitario saturado γa = 1.8 t/m3 y con parámetros de resistencia al corte cu =
0.5 kg/cm2, c’ = 0.1 kg/cm2 y ϕ’ = 22°, se desea generar un desnivel de 4.0 m construyendo un
muro de gravedad como el de la figura adjunta.
2
p = 7,5 t/m
Se pide determinar: B
a
1. El valor del empuje activo (Ea) a corto y a largo plazo
para la situación de carga indicada, considerando
válidas las hipótesis de Rankine.
4,00
4,00
2. El mínimo valor del ancho B que debería tener el muro Ea1.5 E a
de hormigón en masa (γH° = 2.2 t/m3) para resistir un hEE
1,33
empuje horizontal igual al mayor de los empujes activos
calculados en el apartado 1, sin que bajo la base del
muro se produzcan tensiones de tracción.
-3-
CATEDRA: MECANICA DE SUELOS FACULTAD DE CIENCIAS EXACTAS Y ETCNOLOGIA - U.N.T.
Problema 10:
Debido a un asentamiento desigual del terreno de cimentación, el muro de gravedad de hormigón
en masa representado en la figura sufre una rotación en sentido antihorario respecto al punto A.
Por medio de la teoría de Rankine determine el diagrama de presiones laterales, la resultante de
empuje y el punto de aplicación de la misma respecto a la base, tanto para condiciones drenadas
como no drenadas. 2
q = 2,4 t/m
γa = 2,13 t/m
3
ϕ’ = 25°
2
c’ = 2,2 t/m
H=6,0 m cu = 4,5 t/m
2
Problema 11:
En el muro del Ejercicio 10, determine el diagrama de presiones, la resultante de empuje y el
punto de aplicación de la misma respecto a la base, en el supuesto de que el muro no sufra
ningún movimiento.
Problema 12:
Para salvar un desnivel de 4.5 m de altura, se desea construir un muro de sostenimiento de
hormigón armado (γH° = 2.4 t/m3), cuyo trasdós se rellenará con una mezcla de arena limpia y
grava, con pendiente β = 10°. La base del muro descansará sobre una arcilla cuyos parámetros
de resistencia al corte son ϕ’ = 28° y c’ = 2.8 kg/cm2.
Diseñar la sección transversal del muro en base a los criterios de diseño de Das (Principios de
Ingeniería de Cimentaciones, 1999, pág. 389).
Estimar el empuje que actúa sobre el trasdós del muro a través del método semiempírico de
Terzaghi-Peck (Mecánica de Suelos en la Ingeniería Práctica, 2ª edición, 1976, pág. 359).
Comprobar la estabilidad del muro al vuelco y al deslizamiento (ηV, ηD ≥ 1.5), si fuera necesario,
redimensionando el muro.
Calcular el diagrama de presiones transmitidas al terreno y, si fuera necesario, redimensionar el
ancho de la base para que no se produzcan tensiones de tracción.
Problema 13:
En un estrato de arcilla plástica de peso unitario saturado γ = 1.9 t/m3 se efectuó una excavación
con paredes verticales sin apuntalar. Cuando la excavación había alcanzado una profundidad de
5.5 m, una de las paredes se derrumbó. ¿Cuál es el valor aproximado de la cohesión no drenada
de la arcilla?.
Problema 14:
Un muro de sostenimiento de 6 m de altura con trasdós vertical liso, contiene lateralmente a una
arcilla blanda saturada homogénea, de peso unitario saturado de γsat = 1.9 t/m y cohesión no
3
drenada cu = 1.68 t/m2. Haciendo los cálculos que considere necesarios:
-4-
CATEDRA: MECANICA DE SUELOS FACULTAD DE CIENCIAS EXACTAS Y ETCNOLOGIA - U.N.T.
a) Determine el diagrama de presiones activas, su resultante por metro lineal de muro y su punto
de aplicación, antes de que se produzcan grietas de tracción.
b) Encuentre la profundidad que alcanzarían las grietas de tracción.
c) Determine el diagrama de presiones activas, su resultante por metro lineal de muro y su punto
de aplicación, una vez que se hayan producido grietas de tracción.
Problema 15:
Un muro de 3 m de altura con paramento interno vertical liso, sostiene un relleno de superficie
horizontal, constituido por arena de peso unitario γs = 1.51 t/m , peso específico de partículas pe =
3
2.6 t/m , contenido de humedad natural ωN = 19.2 % y ángulo de fricción interna ϕ = 36º.
3
a) Calcule el diagrama de presiones laterales, la resultante de empuje por metro lineal de muro y
su punto de aplicación respecto a la base, en el supuesto de que la estructura no sufra ningún
movimiento.
b) Calcule el diagrama de presiones laterales, la resultante de empuje por metro lineal de muro y
su punto de aplicación respecto a la base, si la estructura gira lo suficiente como para
satisfacer las condiciones del estado activo de Rankine.
c) Si el agua freática se eleva por detrás del muro hasta 1.20 m por debajo de la cresta del mismo
y se cumple la condición de deformación del estado activo de Rankine, calcule el diagrama de
presiones laterales, la resultante de empuje por metro lineal y la altura de su punto de
aplicación respecto a la base, suponiendo que el espesor de relleno emergente mantiene el
contenido de humedad inicial.
Problema 16: q= 20 t/m 2
Para las condiciones indicadas en la
figura adjunta, aplicando la teoría de
Rankine determine el círculo de
Mohr para el elemento de suelo = 37º
ubicado a la profundidad z = 7 m, c' = 0.0
7.0
cuando el muro ha girado hacia 3
= 1.95 t/m
10.0
afuera lo suficiente como para
producir la rotura del relleno del v
trasdós. Indique en el círculo de
Mohr y en la figura adjunta la h
dirección del plano de falla y el
ángulo que forma con la horizontal.
Problema 17:
Para las condiciones indicadas en la figura adjunta, aplicando la teoría de Rankine determine los
círculos de Mohr en presiones totales y en presiones efectivas, correspondientes al elemento de
suelo ubicado a la profundidad z = 8 m:
a) cuando el muro ha girado hacia afuera lo suficiente como para producir la rotura del relleno del
trasdós.
b) cuando el muro es empujado hacia el relleno hasta producir la falla del mismo.
-5-
CATEDRA: MECANICA DE SUELOS FACULTAD DE CIENCIAS EXACTAS Y ETCNOLOGIA - U.N.T.
Nota: En cada caso analizado, trace el plano de falla en el círculo de Mohr que corresponda,
determine analíticamente el ángulo que forma con el plano principal mayor y trasládelo a la figura.
q= 15 t/m 2
= 35º
3.0
c' = 0.0
3
= 2.0 t/m
N.F.
1.5
8.0
10.0 = 23º
c' = 2.2 t/m2
v 3
= 1.75 t/m
h
-6-
