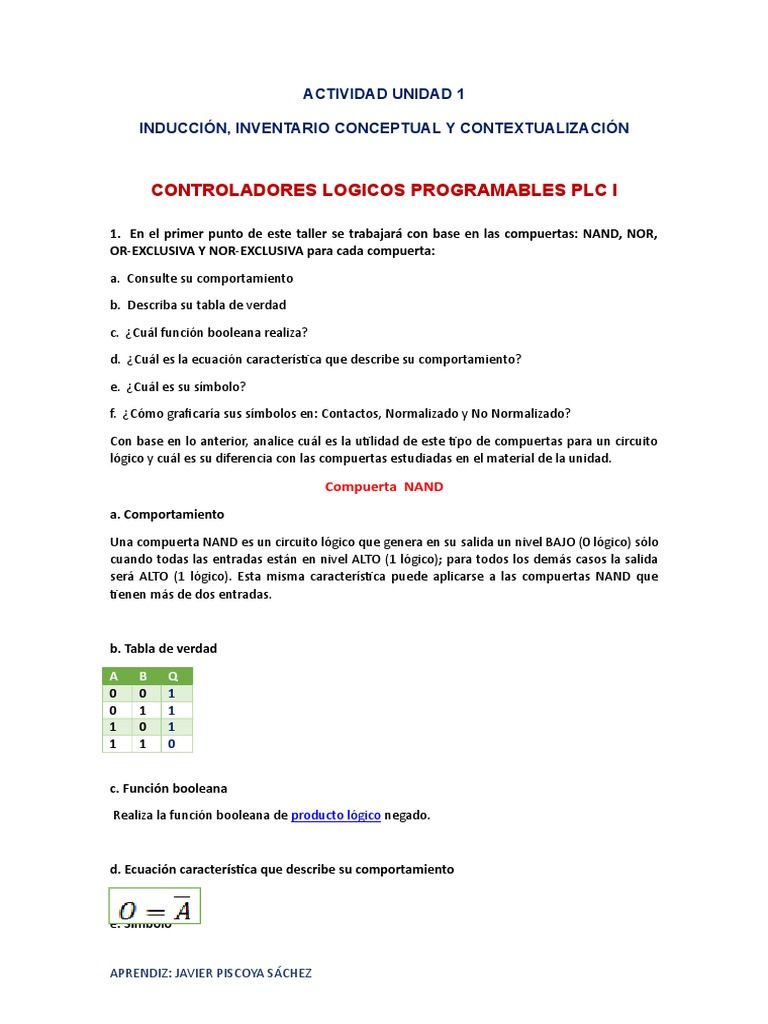

ACTIVIDAD UNIDAD 1

INDUCCIÓN, INVENTARIO CONCEPTUAL Y CONTEXTUALIZACIÓN

CONTROLADORES LOGICOS PROGRAMABLES PLC I

1. En el primer punto de este taller se trabajará con base en las compuertas: NAND, NOR,
OR-EXCLUSIVA Y NOR-EXCLUSIVA para cada compuerta:

a. Consulte su comportamiento

b. Describa su tabla de verdad

c. ¿Cuál función booleana realiza?

d. ¿Cuál es la ecuación característica que describe su comportamiento?

e. ¿Cuál es su símbolo?

f. ¿Cómo graficaría sus símbolos en: Contactos, Normalizado y No Normalizado?

Con base en lo anterior, analice cuál es la utilidad de este tipo de compuertas para un circuito
lógico y cuál es su diferencia con las compuertas estudiadas en el material de la unidad.

Compuerta NAND
a. Comportamiento

Una compuerta NAND es un circuito lógico que genera en su salida un nivel BAJO (0 lógico) sólo
cuando todas las entradas están en nivel ALTO (1 lógico); para todos los demás casos la salida
será ALTO (1 lógico). Esta misma característica puede aplicarse a las compuertas NAND que
tienen más de dos entradas.

b. Tabla de verdad

A B Q
0 0 1
0 1 1
1 0 1
1 1 0

c. Función booleana

Realiza la función booleana de producto lógico negado.

d. Ecuación característica que describe su comportamiento

e. Símbolo

APRENDIZ: JAVIER PISCOYA SÁCHEZ

f. ¿Cómo graficaría sus símbolos en: Contactos, Normalizado y No Normalizado?

Compuerta NOR
a. Comportamiento
Una compuerta NOR es un circuito lógico que opera de manera que su
salida esté en BAJO (0 lógico), cuando cualquiera de sus entradas o ambas
se encuentra en ALTO (1 lógico). La salida de la compuerta NOR estará en
ALTO (1 lógico) solo si todas sus entradas están en BAJO (0 lógico). Esta
misma característica puede aplicarse a las compuertas NOR que tiene más
de dos entradas.

b. Tabla de verdad

A B Q
0 0 1
0 1 0
1 0 0
1 1 0

c. Función booleana
Realiza la función booleana de suma lógica negada.

d. Ecuación característica que describe su comportamiento

e. Símbolo

APRENDIZ: JAVIER PISCOYA SÁCHEZ

f. ¿Cómo graficaría sus símbolos en: Contactos, Normalizado y No Normalizado?

Compuerta OR-EXCLUSIVA
a. Comportamiento

Una compuerta XOR es un circuito lógico que genera en su salida un nivel ALTO (1 lógico)
cuando una de sus entradas está en nivel BAJO (0 lógico) y la otra en nivel ALTO (1 lógico), en
cualquier otro caso la salida será nivel BAJO (0 lógico). Esta misma característica puede
aplicarse a las compuertas XOR con más de dos entradas.

b. Tabla de verdad

A B Q
0 0 0
0 1 1
1 0 1
1 1 0

c. Función booleana

La puerta lógica OR-exclusiva, más conocida por su nombre en inglés XOR, realiza la función
booleana A’B+AB’.

d. Ecuación característica que describe su comportamiento

e. Símbolo

APRENDIZ: JAVIER PISCOYA SÁCHEZ

f. ¿Cómo graficaría sus símbolos en: Contactos, Normalizado y No Normalizado?

Compuerta NOR-EXCLUSIVA
a. Comportamiento

Una compuerta NXOR es un circuito lógico que genera en su salida un nivel BAJO (0 lógico)
cuando una de sus entradas está en nivel BAJO (0 lógico) y la otra en nivel ALTO (1 lógico), en
cualquier otro caso la salida será nivel BAJO (0 lógico). Esta misma característica puede
aplicarse a las compuertas NXOR con más de dos entradas.

b. Tabla de verdad

A B Q
0 0 1
0 1 0
1 0 0
1 1 1

c. Función booleana

La puerta lógica equivalencia, realiza la función booleana AB+~A~B.

d. Ecuación característica que describe su comportamiento

e. Símbolo

APRENDIZ: JAVIER PISCOYA SÁCHEZ

f. ¿Cómo graficaría sus símbolos en: Contactos, Normalizado y No Normalizado?

2. Para el siguiente diagrama, realice la tabla de verdad; tenga en cuenta que son cinco
entradas y una salida.

APRENDIZ: JAVIER PISCOYA SÁCHEZ

 i0.1 i0.2 i0.3 i0.4 i0.5 Q0.0
0 0 0 0 0 0
0 0 0 0 1 1
0 0 0 1 0 0
0 0 0 1 1 0
0 0 1 0 0 0
0 0 1 0 1 0
0 0 1 1 0 0
0 0 1 1 1 0
0 1 0 0 0 0
0 1 0 0 1 1
0 1 0 1 0 0
0 1 0 1 1 0
0 1 1 0 0 0
0 1 1 0 1 0
0 1 1 1 0 0
0 1 1 1 1 0
1 0 0 0 0 0
1 0 0 0 1 1
1 0 0 1 0 0
1 0 0 1 1 0
1 0 1 0 0 0
1 0 1 0 1 0
1 0 1 1 0 0
1 0 1 1 1 0
1 1 0 0 0 1
1 1 0 0 1 1
1 1 0 1 0 0
1 1 0 1 1 0
1 1 1 0 0 0
1 1 1 0 1 0
1 1 1 1 0 0
1 1 1 1 1 0
3. Realice la tabla de verdad para el siguiente esquema

APRENDIZ: JAVIER PISCOYA SÁCHEZ

 A B
0 0 1 1 1 0 1
0 1 1 0 0 0 0
1 0 0 1 0 0 0
1 1 0 0 0 1 1

4. Implemente un circuito mediante la utilización de interruptores que simule una

compuerta OR exclusiva.

5. Represente gráficamente la siguiente función mediante la utilización de compuertas

lógicas:

F = (B’A + CB)*A’

APRENDIZ: JAVIER PISCOYA SÁCHEZ

 A A' B'A

B'A+CB
B B' F= (B'A+CB)*A'
CB

Con base en lo anterior, analice cuál es la utilidad de este tipo de

compuertas para un circuito lógico y cuál es su diferencia con las
compuertas estudiadas en el material de la unidad.

La utilidad de este tipo de compuertas para un circuito lógico es que se

utilizan para determinar decisiones específicas de valores discretos como
“1” y “0” sobre la base de la presencia de múltiples señales de “1” y “0” en
las entradas. Las señales se pueden generar por conmutadores mecánicos o
por transductores de estado sólido. La señal de entrada, una vez aceptada y
acondicionada (para eliminar las señales eléctricas indeseadas, o ruidos), es
procesada por los circuitos lógicos digitales como por ejemplo las
compuertas lógicas.

Las compuertas NAND, NOR, EXCLUSIVA O XOR y NOR-EXCLUSIVA

O XNOR, son funciones booleanas compuestas que permiten realizar
diferentes tipos de operaciones, como lo son reducir el número de
compuertas en el diseño de circuitos integrados, ya que su implementación
requiere menos componentes como es el caso de las compuertas NAND y
NOR. Las compuertas EXCLUSIVA O XOR y NOR-EXCLUSIVA O XNOR
son utilizadas en operaciones para definir la suma binaria, suma con
complemento a 2, implementador de multiplicadores y otra serie de
operaciones lógicas. Así mismo permiten la reducción en la complejidad del
diseño de un circuito al tener funciones específicas.

Referencias:
https://automatizaciondigital.wordpress.com/puertas-logicas/

APRENDIZ: JAVIER PISCOYA SÁCHEZ

Sistemas Digitales Principios y Aplicaciones, Ronald J. Tocci
