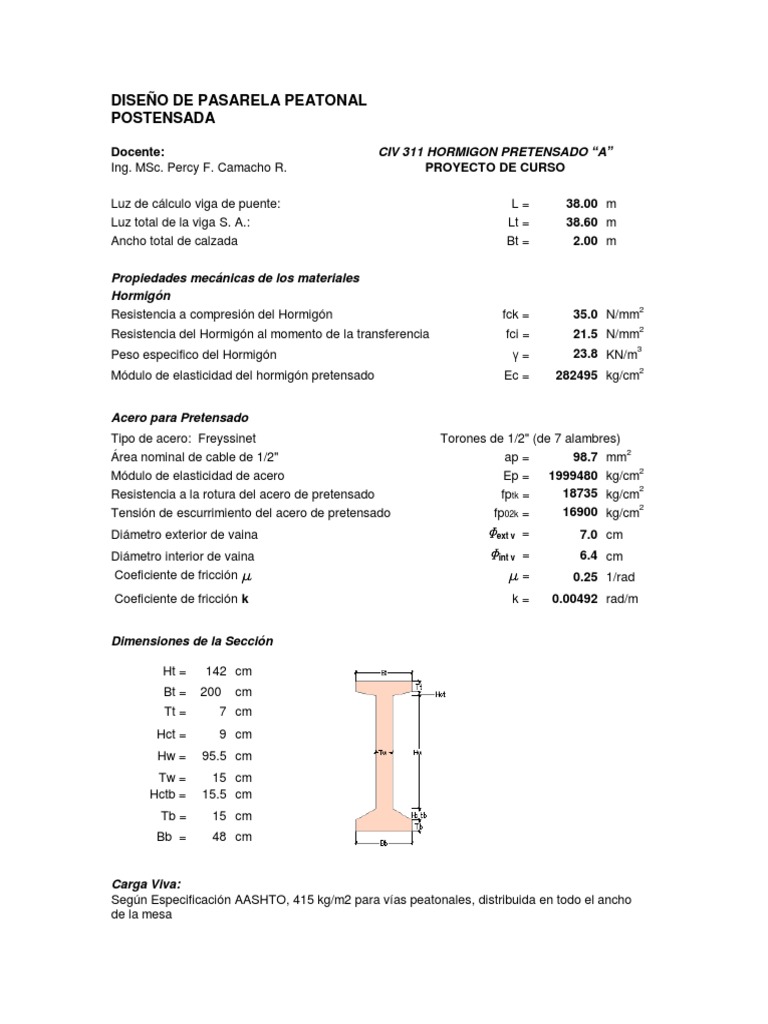

DISEÑO DE PASARELA PEATONAL

POSTENSADA

Docente: CIV 311 HORMIGON PRETENSADO “A”

Ing. MSc. Percy F. Camacho R. PROYECTO DE CURSO

Luz de cálculo viga de puente: L= 38.00 m

Luz total de la viga S. A.: Lt = 38.60 m
Ancho total de calzada Bt = 2.00 m

Propiedades mecánicas de los materiales

Hormigón
Resistencia a compresión del Hormigón fck = 35.0 N/mm2
Resistencia del Hormigón al momento de la transferencia fci = 21.5 N/mm2
Peso especifico del Hormigón γ= 23.8 KN/m3
Módulo de elasticidad del hormigón pretensado Ec = 282495 kg/cm2

Acero para Pretensado

Tipo de acero: Freyssinet Torones de 1/2" (de 7 alambres)
Área nominal de cable de 1/2" ap = 98.7 mm2
Módulo de elasticidad de acero Ep = 1999480 kg/cm2
Resistencia a la rotura del acero de pretensado fptk = 18735 kg/cm2
Tensión de escurrimiento del acero de pretensado fp02k = 16900 kg/cm2
Diámetro exterior de vaina Fext v = 7.0 cm
Diámetro interior de vaina Fint v = 6.4 cm
Coeficiente de fricción m m= 0.25 1/rad
Coeficiente de fricción k k= 0.00492 rad/m

Dimensiones de la Sección

Ht = 142 cm
Bt = 200 cm
Tt = 7 cm
Hct = 9 cm
Hw = 95.5 cm
Tw = 15 cm
Hctb = 15.5 cm
Tb = 15 cm
Bb = 48 cm

Carga Viva:
Según Especificación AASHTO, 415 kg/m2 para vías peatonales, distribuida en todo el ancho
de la mesa
 Parámetros a ser calculados en el diseño en el proyecto:

a) Determinar el esfuerzo de pretensado necesario, y el número de torones en el centro

del vano para pretensado limitado, 22 kg/cm2, considerando inicialmente 20% de
pérdidas.

b) Calcular las tensiones normales en el hormigón en los bordes de la sección para el

estado de transferencia y bajo cargas de servicio, comparar con los límites de la
Norma NB.

c) Definir la geometría de los cables y calcular las trayectorias de cada uno de los
ellos, (sugerencia: alturas desde abajo al c.d.g. de cada cable en el extremo de la
pieza, 75, 100 y 125 cm.; desde abajo al c.d.g. de cada cable en el centro del vano,
8.5, 15.5 y 22.5 cm. respectivamente).

d) Estimar las pérdidas totales utilizando las fórmulas de AASHTO LRFD,

considerando los valores de humedad H = 70%, hundimiento de anclajes  a = 6
mm., y comparar con los valores adoptados en el diseño.

e) Verificar si la sección de la pieza diseñada al centro del vano es segura a la flexión

en estado ultimo utilizando las formulas propuestas por la Norma ACI.

Fecha límite para entrega del proyecto: día del Examen Final
