Unidad IX

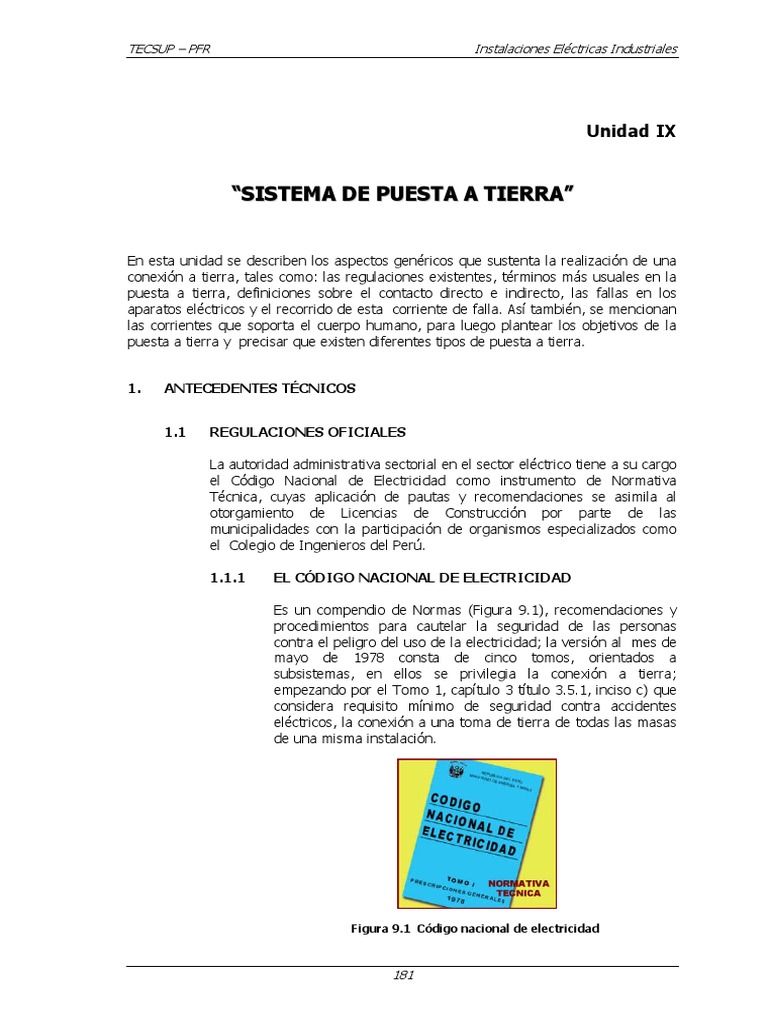

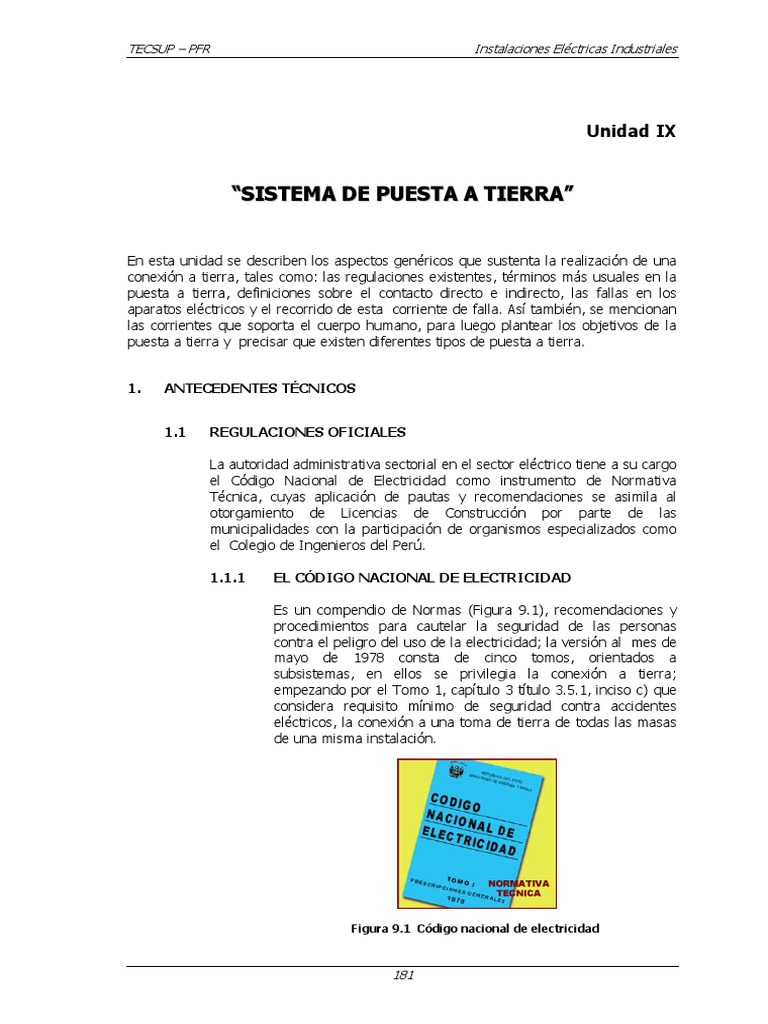

En esta unidad se describen los aspectos genéricos que sustenta la realización de una
conexión a tierra, tales como: las regulaciones existentes, términos más usuales en la
puesta a tierra, definiciones sobre el contacto directo e indirecto, las fallas en los
aparatos eléctricos y el recorrido de esta corriente de falla. Así también, se mencionan
las corrientes que soporta el cuerpo humano, para luego plantear los objetivos de la
puesta a tierra y precisar que existen diferentes tipos de puesta a tierra.
1. ANTECEDENTES TÉCNICOS
181
Instalaciones Eléctricas Industriales TECSUP – PFR
182
TECSUP – PFR Instalaciones Eléctricas Industriales
183
Instalaciones Eléctricas Industriales TECSUP – PFR
184
TECSUP – PFR Instalaciones Eléctricas Industriales
185
Instalaciones Eléctricas Industriales TECSUP – PFR
Para que una instalación eléctrica opere correctamente con una apropiada
continuidad de servicio, con un comportamiento seguro de los aparatos
de protección y para garantizar los niveles de seguridad personal es
necesario que el sistema eléctrico en su conjunto posea un sistema de
puesta a tierra como se muestra en la siguiente figura.
186
TECSUP – PFR Instalaciones Eléctricas Industriales
187
Instalaciones Eléctricas Industriales TECSUP – PFR
188
TECSUP – PFR Instalaciones Eléctricas Industriales
189
Instalaciones Eléctricas Industriales TECSUP – PFR
190
TECSUP – PFR Instalaciones Eléctricas Industriales
191
Instalaciones Eléctricas Industriales TECSUP – PFR
Para lograr que la puesta a tierra, cumpla con los objetivos previstos, es
necesario establecer un contacto con el terreno propiciando un camino de
baja resistencia a menor costo, para el funcionamiento correcto de los
equipos de protección y manteniendo las tensiones peligrosas en un nivel
admisible.
“En conclusión, se puede decir que una buena conexión a tierra si cumple
con las premisas antes indicadas”
Y para:
• Mantener la tensión durante operaciones normales (maniobras).
• Facilitar la operación de los interruptores de circuito (Ej. Interruptor
diferencial).
192
TECSUP – PFR Instalaciones Eléctricas Industriales
A fin tener mayores conceptos claros es necesario clasificar los tipos de puesta a
tierra según su aplicación:
Figura 9.11 Diferentes tipos de aterramientos del neutro de una instalación del
sistema eléctrico.
193
Instalaciones Eléctricas Industriales TECSUP – PFR
Sirve para canalizar la energía de los rayos a tierra sin mayores daños a
personas y propiedades.
Se logra con una malla metálica igualadora de potencial conectada a
tierra que cubre los edificios o equipos a proteger.
194
TECSUP – PFR Instalaciones Eléctricas Industriales
4. NORMAS DE REFERENCIA
5. LA CONEXIÓN A TIERRA
195
Instalaciones Eléctricas Industriales TECSUP – PFR
• Componentes interiores
• Componentes exteriores
196
TECSUP – PFR Instalaciones Eléctricas Industriales
Para proteger a las personas de los toques eléctricos, las masas de los
aparatos eléctricos o electrónicos se conectan al circuito de tierra ya
sea sólidamente cuando estos son estacionarios o bien a través de la
tercera pata de los respectivos enchufes cuando dichos artefactos son
portátiles.
197
Instalaciones Eléctricas Industriales TECSUP – PFR
198
TECSUP – PFR Instalaciones Eléctricas Industriales
199
Instalaciones Eléctricas Industriales TECSUP – PFR
Son las que más se aplican por el mínimo espacio que ocupan, las partes
que componen el modelo económico varían poco, se pueden escoger
entre dos formas de electrodo y tres configuraciones de acabado externo
según la necesidad a la que se adecua el modelo propuesto, permitiendo
lograr una resistencia de dispersión relativamente baja para las
condiciones de las instalaciones interiores.
• Partes principales
1. Acabado exterior
• Modelo cerrado (con caja)
• Modelo abierto (en hoyo)
• Modelo ciego (cubierto)
2. Electrodo principal
• Electrodo simple
• Electrodo con auxiliar
200
TECSUP – PFR Instalaciones Eléctricas Industriales
3. Grapa desmontable
4. Conductor de conexión
5. Auxiliar de electrodo
6. Empalme múltiple soldado
7. Pozo vertical
8. Relleno conductor
9. Lechos de sal
10. Niveles de impregnación
201
Instalaciones Eléctricas Industriales TECSUP – PFR
Los accesorios metálicos del electrodo de cobre de la puesta a tierra, así como
los de acabado exterior, deben ser de buena calidad y merecer una correcta
instalación de modo que aseguren el cabal desempeño del conjunto y su
duración.
• Conductor de Protección
202
TECSUP – PFR Instalaciones Eléctricas Industriales
• Conectores típicos
Estos deben ser desmontables y de bronce, con sistema de
presión por rosca.
203
Instalaciones Eléctricas Industriales TECSUP – PFR
PERNO DE
SUJECION
ORIFICIO
REGULABLE
PERNO
DE BRONCE TUERCA
DE BRONCE
204
TECSUP – PFR Instalaciones Eléctricas Industriales
MANGUITO EXTENSIBLE
DE COBRE ESTAÑADO
CRISOL
SOPLETE
SOLDADO
CON ESTAÑO
• Bentonita
Es una arcilla de color pardo de formación natural,
levemente alcalina con un pH de 10.5. Puede absorber
205
Instalaciones Eléctricas Industriales TECSUP – PFR
• Yeso
Ocasionalmente, el sulfato de calcio (yeso) se usa como
material de relleno, ya sea sólo o mezclado con Bentonita
o con el suelo natural del área.
206
TECSUP – PFR Instalaciones Eléctricas Industriales
TAPA DE
FIERRO
ARMADO CON
FIERRO
BASE DE
CEMENTO CON
LADRILLOS
0.4 x 0.5m
0.2 x 0.25m
TAPA DE
CEMENTO
0.3m 0.06m
BASE MOLDEADA
DE CEMENTO
207
Instalaciones Eléctricas Industriales TECSUP – PFR
