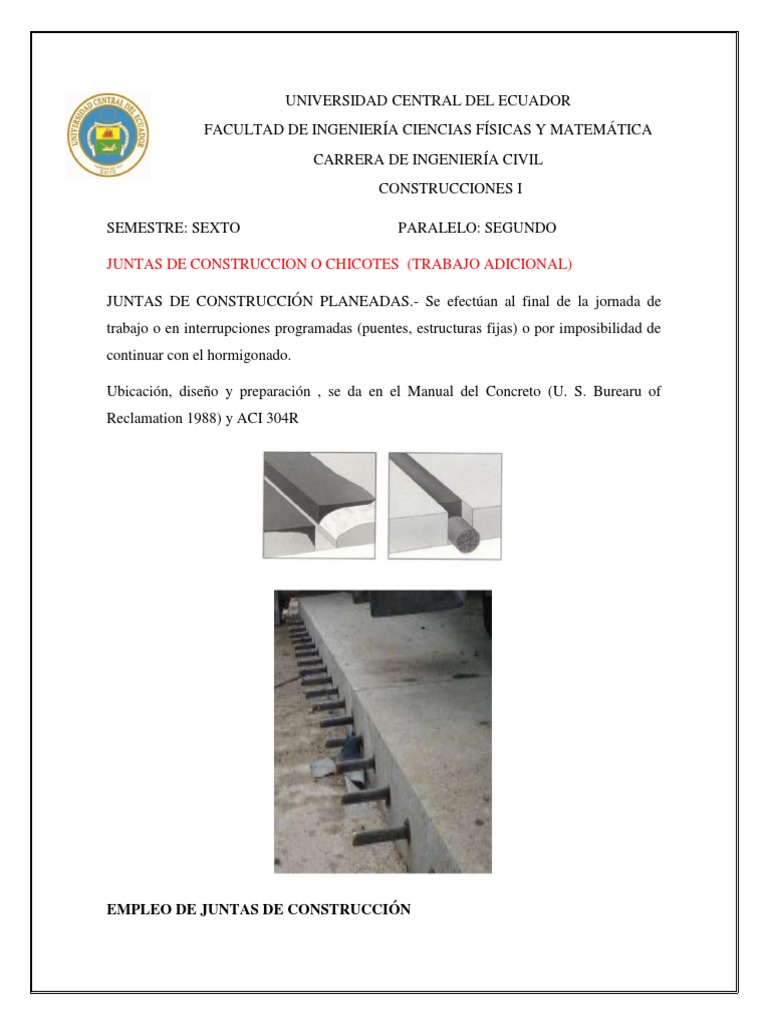

UNIVERSIDAD CENTRAL DEL ECUADOR

FACULTAD DE INGENIERÍA CIENCIAS FÍSICAS Y MATEMÁTICA

CARRERA DE INGENIERÍA CIVIL
CONSTRUCCIONES I

SEMESTRE: SEXTO PARALELO: SEGUNDO

JUNTAS DE CONSTRUCCION O CHICOTES (TRABAJO ADICIONAL)

JUNTAS DE CONSTRUCCIÓN PLANEADAS.- Se efectúan al final de la jornada de

trabajo o en interrupciones programadas (puentes, estructuras fijas) o por imposibilidad de
continuar con el hormigonado.

Ubicación, diseño y preparación , se da en el Manual del Concreto (U. S. Burearu of

Reclamation 1988) y ACI 304R

EMPLEO DE JUNTAS DE CONSTRUCCIÓN

En losas, las juntas se localizan cerca del punto medio del claro.

Las juntas en trabes deben desplazarse una distancia mínima de dos veces el ancho de las
vigas que intersectan.

Las juntas de construcción en pisos deben estar localizadas dentro del tercio medio del claro
de losas, vigas y trabes.

En pavimentos (carreteras y aeropuertos), las juntas de construcción se localizan en las juntas

de contracción o de expansión

PREPARACION DE LA SUPERFICIE DE JUNTAS Y ORILLAS

De acuerdo al IMCYC (Conceptos básicos de concreto, p. 49), se usa la cimbra para soportar
el borde de concreto que ya está en su lugar, de modo que no colapse. Es necesario que las
juntas queden orientadas lo más perpendicularmente posible a la dirección de las tensiones
de compresión, siendo deseable alejarlas de las zonas de máximo esfuerzo.

En un muro, columna u otro colado vertical, cuando el nivel del concreto alcanza una junta
de construcción horizontal, la orilla expuesta a la junta debe ser moldeada y recortada para
producir una línea exacta.

Se debe fijar la cimbra contra a orilla de la junta apara evitar fugas de mortero o superficies
disparejas al colocar concreto adicional, esto se lo hace para la posterior colocación de
concreto.

El concreto siempre se debe terminar en escuadra.

 Si el concreto se deja sin la junta respectiva este tiende a deslizarse.

COLOMBIA

CONEXIÓN ENTRE COLUMNA DE AMARRE Y MURO PORTANTE

Dado que las cargas que actúan en una vivienda convencional son elevadas, es importante
que el muro de ladrillo y la columna de amarre estén fuertemente unidos, para que así ambos
puedan soportar los efectos de estas fuerzas. Esta fuerte y sólida unión se logra por medio
del endentado del muro (Ver figura 41).

Si no ha sido posible hacer el endentado del muro, entonces tendrás que reforzarlo como se
indica a continuación:

Para lograr una conexión más efectiva entre la columna y la viga, puedes hacer lo siguiente:
Luego que los muros llegaron a su altura (H), vaciar el concreto de las columnas hasta donde
se indica en la figura 43. Ésta es la primera etapa.

La segunda etapa consiste en completar el vaciado del concreto de la columna, como se indica
en las figuras 43 y 44, lo que debe hacerse al mismo tiempo que el vaciado del concreto de
las vigas soleras y del techo.
 BIBLIOGRAFÍA

 https://issuu.com/acerosarequipa
 https://es.slideshare.net/Carolina_Cruz/juntas-de-construccion
