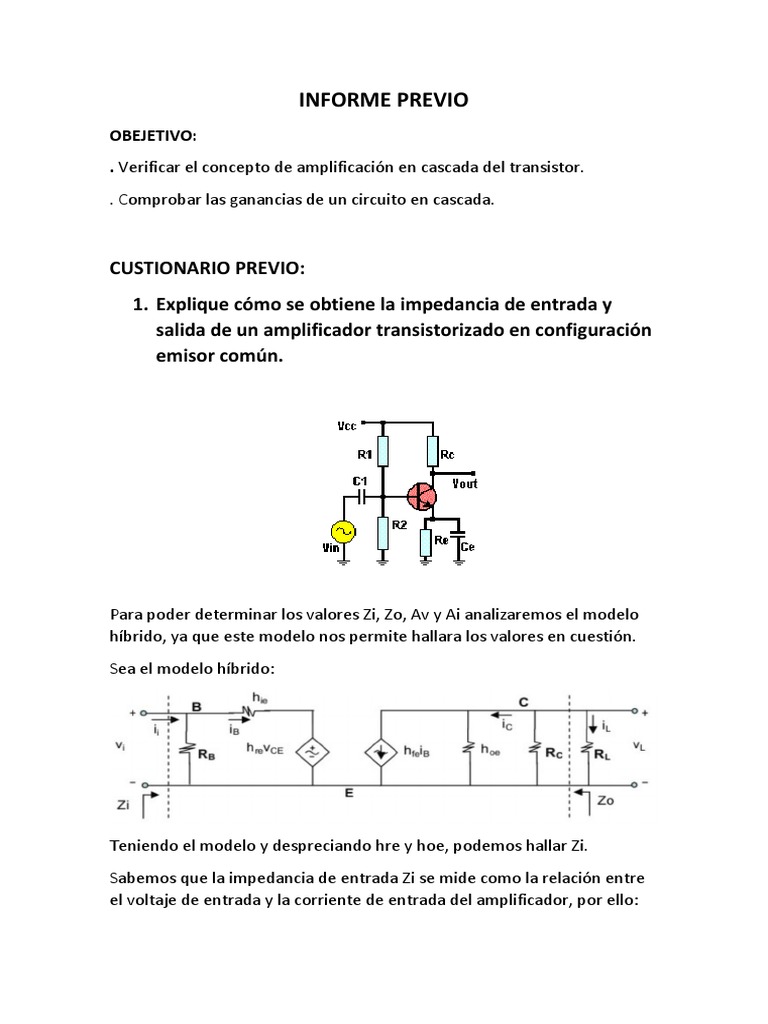

INFORME PREVIO

OBEJETIVO:
. Verificar el concepto de amplificación en cascada del transistor.
. Comprobar las ganancias de un circuito en cascada.

CUSTIONARIO PREVIO:
1. Explique cómo se obtiene la impedancia de entrada y
salida de un amplificador transistorizado en configuración
emisor común.

Para poder determinar los valores Zi, Zo, Av y Ai analizaremos el modelo

híbrido, ya que este modelo nos permite hallara los valores en cuestión.
Sea el modelo híbrido:

Teniendo el modelo y despreciando hre y hoe, podemos hallar Zi.

Sabemos que la impedancia de entrada Zi se mide como la relación entre
el voltaje de entrada y la corriente de entrada del amplificador, por ello:
 𝑉𝑖
𝑍𝑖 = → 𝑍𝑖 = 𝑅𝐵 // ℎ𝑖𝑒
𝑖𝑖
Luego, la impedancia de salida 𝑍𝑜 se mide como la relación entre el voltaje
de salida y la corriente de salida del amplificador, por ello:
𝑉𝑜 𝑉𝐶𝐸
𝑍𝑜 = =
𝑖𝑜 𝑖𝐶
Para calcular Zo se requiere de una fuente de prueba Vo y la eliminación
de la fuente de entrada independiente Vi, tal como veremos en la
siguiente imagen.

Si Vi=0, entonces iB=0 y por tanto hfeiB=0, dando como resultado el

siguiente circuito.

De este circuito podemos notar que Zo= RC, que viene a ser la impedancia
vista desde los terminales de salida del circuito.
 2. Indique cuál es la ganancia de tensión Av de un
amplificador emisor común.
La ganancia de voltaje es la relación entre el voltaje de salida y el de
entrada Av=VL/Vi
Si Av es negativo se debe al desfasaje entre la señal de salida y la señal de
entrada del amplificador emisor común.

Luego solo faltaría hallar Ai; La ganancia de corriente es la relación entre la

corriente de salida y la de entrada.
𝑖𝐿
𝐴𝑖 =
𝑖𝑖
Sabiendo ello podemos hallar la siguiente relación:

𝑉𝐿 𝑉𝐶𝐸
𝐴𝑣 = =
𝑉𝑖 𝑉𝐵𝐸
𝑉𝐵𝐸 = ℎ𝑖𝑒 𝑖𝐵
𝑉𝐶𝐸 = −𝑖𝑐 (𝑅𝐶 // 𝑅𝐿 )
𝑖𝐶 = ℎ𝑓𝑒 𝑖𝐵
𝑉𝐿 𝑉𝑖
𝑖𝐿 = , 𝑖𝑖 =
𝑅𝐿 𝑍𝑖
𝑖𝐿 𝑉𝐿 /𝑅𝐿 𝑉𝐿 𝑍𝑖
𝐴𝑖 = = = .
𝑖𝑖 𝑉𝑖 /𝑍𝑖 𝑉𝑖 𝑅𝐿
𝑉𝐿 𝑍𝑖
= 𝐴𝑣 → 𝐴𝑖 = 𝐴𝑣 .
𝑉𝑖 𝑅𝐿
 3. Cálculo de VCE, ICQ

Para poder hallar estos valores dividiremos en dos partes. Análisis en CC y en AC.

En CC:
Del circuito podemos hallar los valores de IC y VCE.

Sea
𝛽 = 165 → 𝑃𝑎𝑟𝑎 𝑙𝑎 𝑝𝑟𝑖𝑚𝑒𝑟𝑎 𝑚𝑎𝑙𝑙𝑎 𝑡𝑒𝑛𝑒𝑚𝑜𝑠 𝑞𝑢𝑒 ∶

𝑉 = 𝑉𝐵𝐸 + 𝑅𝐵𝐵𝑥𝐼𝐵 + 𝑅𝐸𝑥𝐼𝐸 = 2.2𝑣 = 0.7𝑣 + 1.66𝑘𝐼𝐵 + 470𝐼𝐸

1.5𝑣 = 1.66𝑘𝐼𝐵 + 470(1 + 𝛽)𝐼𝐵 => 𝐼𝐵 = 18.83𝜇𝐴

𝐿𝑢𝑒𝑔𝑜 𝑠𝑎𝑏𝑒𝑚𝑜𝑠 𝑞𝑢𝑒 𝐼𝐵𝛽 = 𝐼𝐶

𝐸𝑛𝑡𝑜𝑛𝑐𝑒𝑠 𝐼𝐶 = 3.1𝑚𝐴

𝑇𝑎𝑚𝑏𝑖é𝑛 𝑉𝐶𝐸 = 𝑉𝑐𝑐 − 𝐼𝐶(𝑅𝐶 + 𝑅𝐸). . 𝑅𝑒𝑒𝑚𝑝𝑙𝑎𝑧𝑎𝑛𝑑𝑜 𝑡𝑒𝑛𝑒𝑚𝑜𝑠 𝑞𝑢𝑒:

𝑉𝐶𝐸 = 4.43𝑣

En AC:

Tenemos el equivalente hibrido:

Donde hie= Bre =1.33kohm aprox.

Entonces Zi1=(R1//R2//hie)=738.4ohm

Por teoría sabemos que la impedancia de salida es RC

Z01=1kohm
Entonces para hallar la ganancia en la primera etapa:

Av= -(RC ll Zi1)/re = -50.33

Entonces la ganancia total será: AT=(-50.33)*(-50.323=2533.12
Valores teóricos calculados.

𝑉𝐶𝐸 4.43v
𝐼𝐶 3.1mA

Simulación:

𝑉𝐶𝐸 4.306v
𝐼𝐶 3.187mA

Av 3.564/5mvp =1009.2
