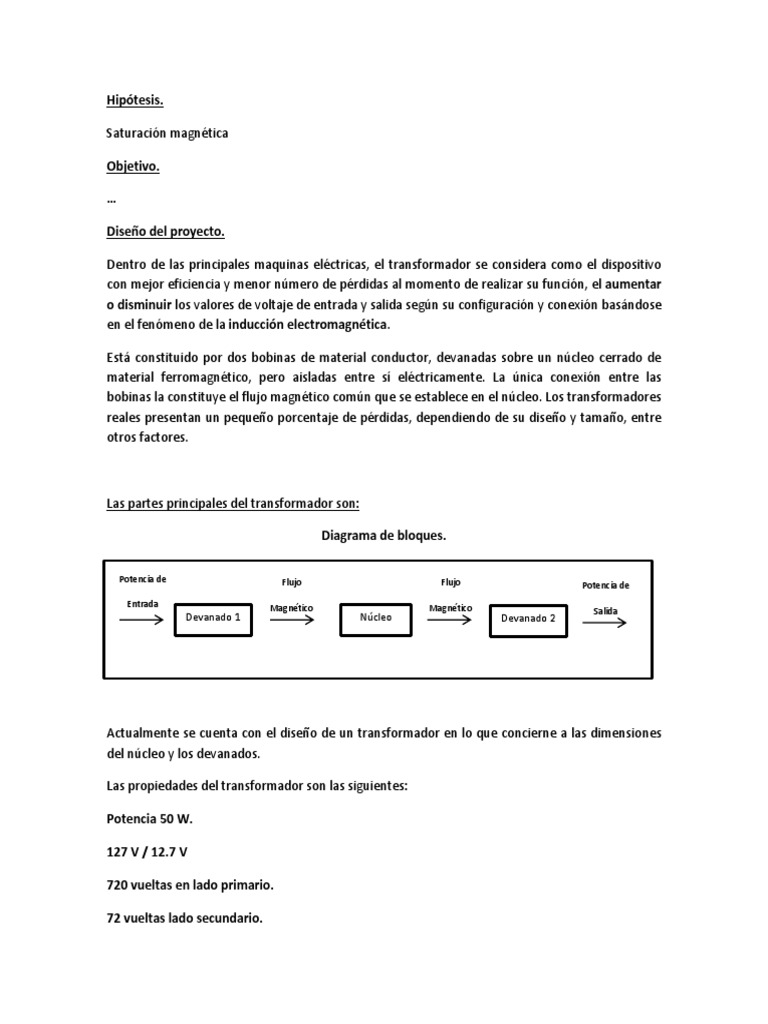

Hipótesis.

Saturación magnética

Objetivo.

Diseño del proyecto.

Dentro de las principales maquinas eléctricas, el transformador se considera como el dispositivo

con mejor eficiencia y menor número de pérdidas al momento de realizar su función, el aumentar
o disminuir los valores de voltaje de entrada y salida según su configuración y conexión basándose
en el fenómeno de la inducción electromagnética.

Está constituido por dos bobinas de material conductor, devanadas sobre un núcleo cerrado de
material ferromagnético, pero aisladas entre sí eléctricamente. La única conexión entre las
bobinas la constituye el flujo magnético común que se establece en el núcleo. Los transformadores
reales presentan un pequeño porcentaje de pérdidas, dependiendo de su diseño y tamaño, entre
otros factores.

Las partes principales del transformador son:

Diagrama de bloques.

Potencia de Flujo Flujo Potencia de

Entrada Magnético Magnético Salida
Devanado 1 Núcleo Devanado 2

Actualmente se cuenta con el diseño de un transformador en lo que concierne a las dimensiones

del núcleo y los devanados.

Las propiedades del transformador son las siguientes:

Potencia 50 W.

127 V / 12.7 V

720 vueltas en lado primario.

72 vueltas lado secundario.

Área de la sección transversal = 0.169 -3 m2.

Lados a-b = c-d = 0.0508 m

Lados b-c = a-d = 0.0254 m

Diseño del experimento.

Las pérdidas en el transformador se dan principalmente en el núcleo, el cual puede ser como se ha
mencionado de diferentes materiales, aleaciones o de diferente forma de acuerdo a su función.
Algunos materiales tienen una propiedad superior de dejar pasar el flujo magnético a través del
núcleo, por lo tanto tendrían menos perdidas por flujo magnético y por corrientes parasitas en el
mismo. A esta propiedad se le conoce como permeabilidad magnética y será este valor el que
cambiara de acuerdo al material del núcleo.

Para la construcción de las gráficas de comportamiento y

resultados se tomará en cuenta la saturación en
transformadores. La saturación magnética es un efecto que
se observa en algunos materiales magnéticos, y se
caracteriza como el estado alcanzado cuando cualquier
incremento posterior en un campo de magnetización externo
H no provoca un aumento en la magnetización del material.
Esto se demuestra porque el campo magnético total B tiende
a estabilizarse. Es una característica particular de los
materiales ferromagnéticos tales como el hierro, níquel,
cobalto y muchas de sus aleaciones.
La grafica muestra que ante un aumento en el flujo aplicado al material, este dejará de dejar pasar
las líneas de flujo inducido o se saturará magnéticamente.

Para demostrar lo anterior, se realizarán los cálculos para realizar las gráficas de saturación
correspondientes a materiales de núcleos para transformador. Lo esencial para demostrar la
saturación magnética esta en variar la potencia aplicada al circuito y observar cómo se comporta
la gráfica ante dicho cambio.

De forma práctica, al momento de aumentar la potencia a un circuito magnético este llegara a un

punto donde la potencia de salida quede estancada.

Los materiales son los siguientes:

Desarrollo del modelaje matemático.

Ley de Ampere.

La ley básica que rige la producción de un campo magnético por medio de una corriente es la ley
de Ampere:

𝐼𝑁𝐸𝑇𝐴= ∮ 𝐻𝑑𝑙

𝐼𝑁𝐸𝑇𝐴= 𝑁𝐼=𝐹

H = Intensidad del campo magnético producido por la corriente.

dl = Diferencial de la longitud a lo largo del camino de integración cerrada.

F = Escalar conocido como fuerza magnetomotriz (f.m.m.)

Si el núcleo esta hecho de un material ferromagnético, todo el campo magnético producido por la
corriente permanecerá dentro del núcleo, de tal modo que el recorrido de integración en la ley de
Ampere es la longitud media del recorrido del núcleo.

La corriente que pasa dentro del recorrido de integración INETA es entonces NI, puesto que la
bobina abraza el recorrido de integración n veces.

La f.m.m. por unidad de longitud se denomina intensidad de campo magnético (H) se mide en
Amper-vuelta / metro.

𝐻1 𝐿1 + 𝐻2 𝐿2 + 𝐻3 𝐿3 + 𝐻4 𝐿4 += 𝐼𝑁𝐸𝑇𝐴= ∮ 𝐻𝑑𝑙
𝑵𝑰
𝑯=
𝑳

H2L2

H1L1 H3L3

H4L4

La magnitud de flujo magnético por unidad de área en el núcleo se le llama densidad de flujo
magnético (B) se mide en Webber / metro cuadrado.

𝑾𝒃
𝑩=
𝒎𝟐
La permeabilidad magnética (μ) de un material es una medida que muestra la facilidad con la que
se puede establecer en él líneas de flujo magnético. En muchos aspectos es similar a la
conductividad en circuitos eléctricos. Se mide en Webber / (Amper * metro).

La permeabilidad de cualquier material comparada con la del espacio libre (μ0) se denomina
permeabilidad relativa (μr) y es adimensional. Se utiliza para comparar los materiales con
respecto al espacio libre.
𝛍
𝛍𝒓 =
𝛍𝟎

La reluctancia (R) es la oposición a la formación de líneas de flujo magnético en el material. Se

mide en Amper – vuelta / Webber.

𝑳
𝑹=
𝛍 ∗ 𝐀 (𝐚𝐫𝐞𝐚)

La ecuación que unifica todos estos principios es:

𝑭
Ф=
𝑹

Ф = Flujo magnético.

F = Fuerza magnetomotriz.

R= Reluctancia magnética.
