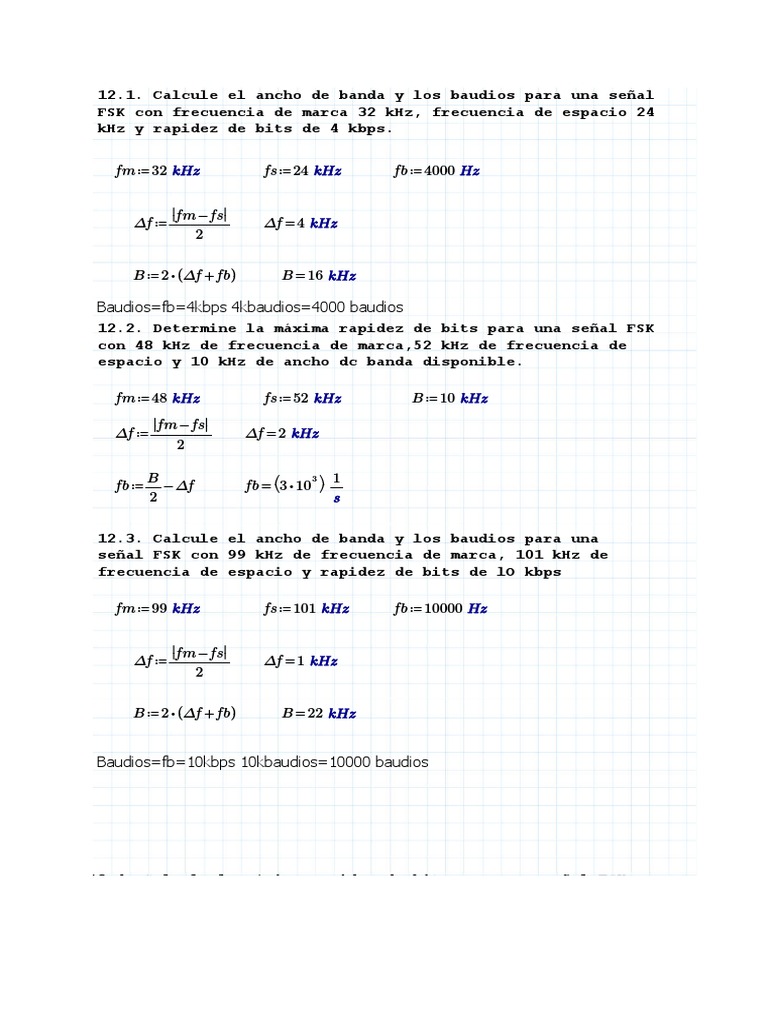

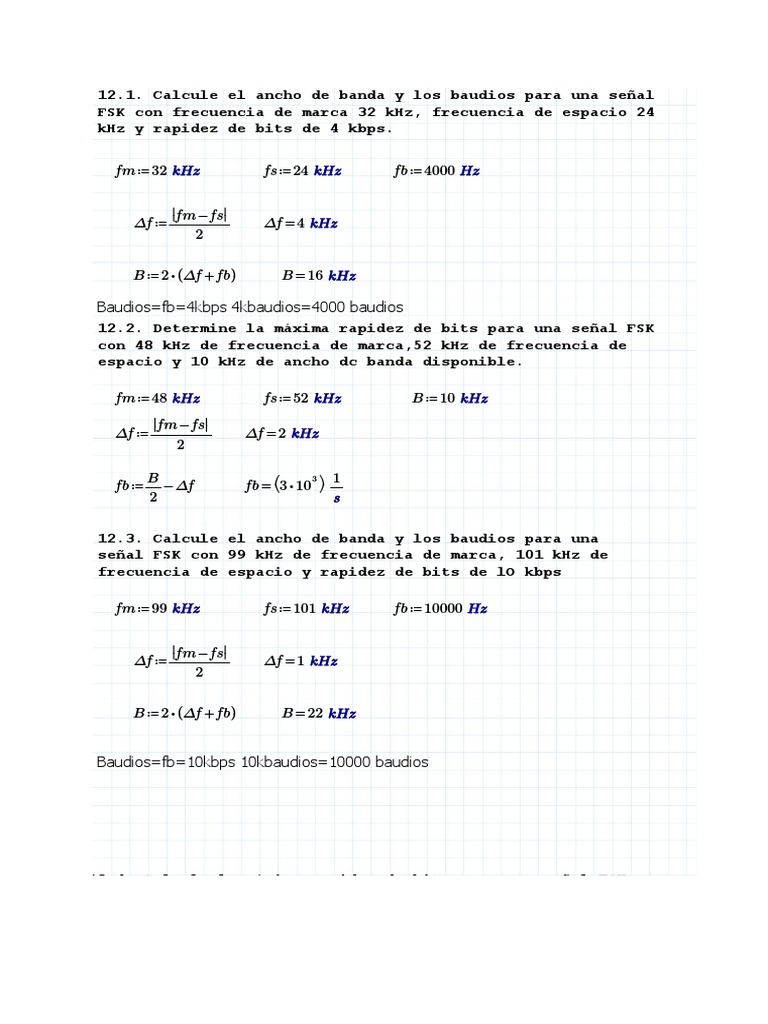

12.1.

Calcule el ancho de banda y los baudios para una señal

FSK con frecuencia de marca 32 kHz, frecuencia de espacio 24
kHz y rapidez de bits de 4 kbps.

fm ≔ 32 kHz fs ≔ 24 kHz fb ≔ 4000 Hz

|fm − fs|
Δf ≔ ――― Δf = 4 kHz
2

B ≔ 2 ⋅ (Δf + fb) B = 16 kHz

12.2. Determine la máxima rapidez de bits para una señal FSK

con 48 kHz de frecuencia de marca,52 kHz de frecuencia de
espacio y 10 kHz de ancho dc banda disponible.

fm ≔ 48 kHz fs ≔ 52 kHz B ≔ 10 kHz

|fm − fs|
Δf ≔ ――― Δf = 2 kHz
2

B 1
fb = ⎛⎝3 ⋅ 10 ⎞⎠ ―
3
fb ≔ ―− Δf
2 s

12.3. Calcule el ancho de banda y los baudios para una

señal FSK con 99 kHz de frecuencia de marca, 101 kHz de
frecuencia de espacio y rapidez de bits de lO kbps

fm ≔ 99 kHz fs ≔ 101 kHz fb ≔ 10000 Hz

|fm − fs|
Δf ≔ ――― Δf = 1 kHz
2

B ≔ 2 ⋅ (Δf + fb) B = 22 kHz

12.4. Calcule la máxima rapidez de bits para una señal FSK

12.4. Calcule la máxima rapidez de bits para una señal FSK
con 102 kHz de frecuencia de marca, 104 kHz de frecuencia de
espacio y 8kHz de ancho de banda disponible
fm ≔ 102 kHz fs ≔ 104 kHz B ≔ 8 kHz
|fm − fs|
Δf ≔ ――― Δf = 1 kHz
2

B 1
fb = ⎛⎝3 ⋅ 10 ⎞⎠ ―
3
fb ≔ ―− Δf
2 s
12.5. Determine el ancho de banda mínimo y los baudios para
un modulador BPSK con 40 MHz de frecuencia de portadora y
500 kbps de rapidez de entrada de bits. Haga un esquema del
espectro de salida.

1 fb 1
fa = ⎛⎝2.5 ⋅ 10 ⎞⎠ ―
5
fc ≔ 40 MHz fb ≔ 500000 ⋅ ― fa ≔ ―
s 2 s

⎛ 500000 ⋅ π ⋅ t ⎞
BPSK ≔ sin (2 ⋅ π ⋅ fa ⋅ t) ⋅ sin (2 ⋅ π ⋅ fc ⋅ t) → sin ⎜――――⎟ ⋅ sin (80 ⋅ π ⋅ t ⋅ MHz)
⎝ s ⎠

⎛ 500000 ⋅ π ⋅ t ⎞
BPSK ≔ sin ⎜――――⎟ ⋅ sin (80 ⋅ π ⋅ t ⋅ MHz)
⎝ s ⎠

⎛ ⎛ 250000 ⎞⎞
cos ⎜2 ⋅ π ⋅ t ⋅ ⎜40 ⋅ MHz − ――― ⎟⎠⎟⎠
1 1 ⎝ ⎝ s
BPSK ≔ ― ⋅ cos (2 ⋅ π ⋅ (fc − fa) ⋅ t) − ―⋅ cos (2 ⋅ π ⋅ (fc + fa) ⋅ t) → ――――――――――― −―
2 2 2

1 1
BPSK ≔ ― ⋅ cos (2 ⋅ π ⋅ t ⋅ 39.75 MHz) − ―⋅ cos (2 ⋅ π ⋅ t ⋅ 40.25 MHz)
2 2

LSF ≔ 40 MHz − 250 KHz LSF = 39.75 MHz

USF ≔ 40 MHz + 250 KHz USF = 40.25 MHz

fN ≔ USF − LSF fN = 500 kHz
