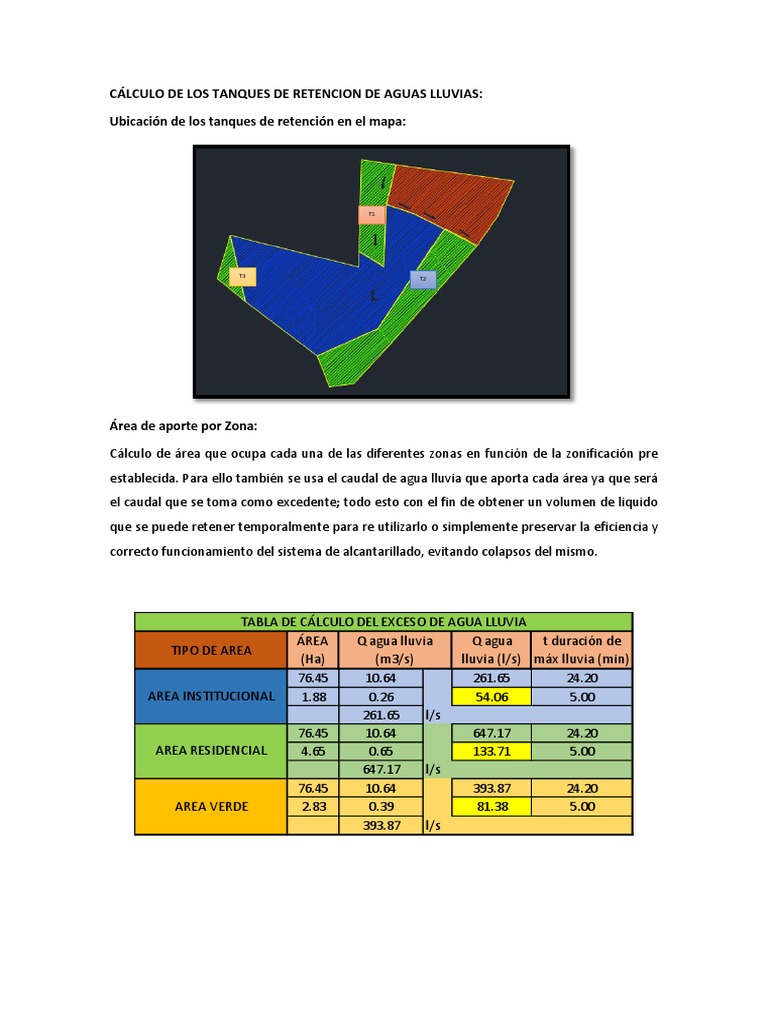

CÁLCULO DE LOS TANQUES DE RETENCION DE AGUAS LLUVIAS:

Ubicación de los tanques de retención en el mapa:

T1

T3 T2

Área de aporte por Zona:

Cálculo de área que ocupa cada una de las diferentes zonas en función de la zonificación pre
establecida. Para ello también se usa el caudal de agua lluvia que aporta cada área ya que será
el caudal que se toma como excedente; todo esto con el fin de obtener un volumen de liquido
que se puede retener temporalmente para re utilizarlo o simplemente preservar la eficiencia y
correcto funcionamiento del sistema de alcantarillado, evitando colapsos del mismo.

TABLA DE CÁLCULO DEL EXCESO DE AGUA LLUVIA


ÁREA Q agua lluvia Q agua t duración de
TIPO DE AREA
(Ha) (m3/s) lluvia (l/s) máx lluvia (min)
76.45 10.64 261.65 24.20
AREA INSTITUCIONAL 1.88 0.26 54.06 5.00
261.65 l/s
76.45 10.64 647.17 24.20
AREA RESIDENCIAL 4.65 0.65 133.71 5.00
647.17 l/s
76.45 10.64 393.87 24.20
AREA VERDE 2.83 0.39 81.38 5.00
393.87 l/s
Cálculo de volumen de los tanques de retención colocados:

Para realizar el siguiente procedimiento se toma en cuenta el caudal anteriormente obtenido


por un tiempo determinado que evite el colapso del sistema. Este tiempo optado es de cinco
minutos; caudal que se almacenara en los diferentes tanques. Se referencia especialmente a la
zona de la unidad educativa por razón de que es una zona donde jamás debe existir este riesgo
por cuestiones obvias como son la seguridad de los alumnos que por una parte son en gran
proporción y por otra es un centro a donde asisten personas de corta edad quienes en una
situación de riesgo son los más vulnerables.

Esquema y dimensiones optimas:

Se toma en consideración para este procedimiento los siguientes parámetros:

Las dimensiones deben ser constructivamente realizables; quiere decir que no sea necesario la
utilización de herramientas mas allá de las convencionales para llevar a cabo su construcción.
También los volúmenes que albergarán durante el funcionamiento del sistema de recolección
de aguas pluviales y servidas.

CÁLCULO DE LOS TANQUES DE RETENCIÓN


Volumen Dimensiones
(m3) Base (m) Ancho (m) Altura (m)
16.2 3.0 3.0 1.8

40.11 4.0 4.0 2.5

24.41 3.5 3.0 2.3

Esquemas finales:

Tanque 1:
Tanque 2:

Tanque 3:
