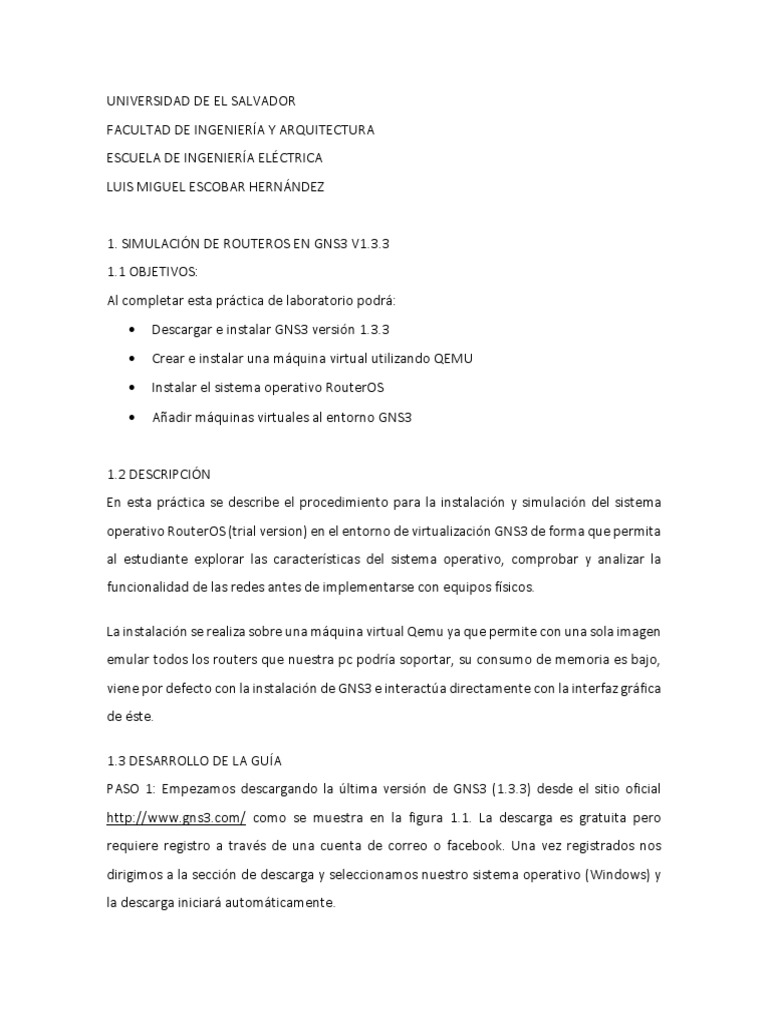

UNIVERSIDAD DE EL SALVADOR

FACULTAD DE INGENIERÍA Y ARQUITECTURA

ESCUELA DE INGENIERÍA ELÉCTRICA
LUIS MIGUEL ESCOBAR HERNÁNDEZ

1. SIMULACIÓN DE ROUTEROS EN GNS3 V1.3.3

1.1 OBJETIVOS:
Al completar esta práctica de laboratorio podrá:
 Descargar e instalar GNS3 versión 1.3.3
 Crear e instalar una máquina virtual utilizando QEMU
 Instalar el sistema operativo RouterOS
 Añadir máquinas virtuales al entorno GNS3

1.2 DESCRIPCIÓN
En esta práctica se describe el procedimiento para la instalación y simulación del sistema
operativo RouterOS (trial version) en el entorno de virtualización GNS3 de forma que permita
al estudiante explorar las características del sistema operativo, comprobar y analizar la
funcionalidad de las redes antes de implementarse con equipos físicos.

La instalación se realiza sobre una máquina virtual Qemu ya que permite con una sola imagen
emular todos los routers que nuestra pc podría soportar, su consumo de memoria es bajo,
viene por defecto con la instalación de GNS3 e interactúa directamente con la interfaz gráfica
de éste.

1.3 DESARROLLO DE LA GUÍA

PASO 1: Empezamos descargando la última versión de GNS3 (1.3.3) desde el sitio oficial
http://www.gns3.com/ como se muestra en la figura 1.1. La descarga es gratuita pero
requiere registro a través de una cuenta de correo o facebook. Una vez registrados nos
dirigimos a la sección de descarga y seleccionamos nuestro sistema operativo (Windows) y
la descarga iniciará automáticamente.
 Figura 1.1 Enlace de descarga de GNS3.

PASO 2: Una vez realizada la descargada se realiza la instalación como cualquier otro
programa de Windows (Next > I agree > Next >Next > Install). Es posible que requiera
conexión a internet durante el proceso para realizar la descarga de otros programas
adicionales si decide instalarlos. En la figura 1.2 se muestran los componentes disponibles
para instalar y el espacio requerido en disco duro.

Figura 1.2 Componentes del paquete GNS3 1.3.3.

PASO 3: Luego procedemos a realizar la descarga de la imagen ISO de RouterOS desde la
página de MikroTik (http://www.mikrotik.com/download) y descargamos la versión x86
como se muestra en la figura 1.3.

Figura 1.3 Sitio de descarga de RouteOS.

PASO 4: Movemos el archivo ISO descargado (mikrotik-6.28.iso) a la carpeta donde se
encuentra instalado QEMU (C:\Program Files\GNS3\qemu-2.1.0).
PASO 5: Abrimos la consola de comandos de Windows con privilegios de administración y
nos ubicamos en la carpeta donde está instalado QEMU con el siguiente comando.
cd “C:\Program Files\GNS3\qemu-2.1.0”

PASO 6: Ejecutamos el siguiente comando para crear el archivo de imagen de la máquina

virtual, con el nombre mikrotik.img
qemu-img.exe create -f qcow2 mikrotik.img 1G

PASO 7: Arrancamos la máquina virtual con QEMU (en este caso es la versión QEMU de 64
bits) desde la imagen ISO para realizar la instalación de RouterOS.
qemu-system-x86_64w.exe -hda mikrotik.img -cdrom mikrotik-6.28.iso –boot
d

Los resultados se muestran en la figura 1.4.

 Figura 1.4 Ejecución de comandos en el Símbolo del Sistema.
Ahora aparece una ventana donde se inicia el proceso de instalación similar al que se realiza
desde un USB o CD-ROM como se muestra en la figura 1.5.

Figura 1.5 Instalación de RouterOS.

PASO 8: Seleccionamos todos los paquetes con la barra espaciadora del teclado y a
continuación presionamos la tecla i para iniciar la instalación. Al finalizar obtendremos un
resultado como el que se muestra en la figura 1.6.

Figura 1.6 Instalación de RouteOS exitosa.

A continuación cerramos la ventana.
PASO 9: Para comprobar la correcta instalación de MikroTik haremos bootear el sistema
operativo.
qemu-system-x86_64w.exe mikrotik.img –boot c

Nos solicitará el usuario (admin) y password (dejar en blanco) por defecto, luego
presionamos “Enter” para continuar. La pantalla inicial es como se muestra en la figura 1.7.

Figura 1.7 Sistema operativo RouterOS.

Una vez comprobado que la instalación fue exitosa apagamos la máquina virtual ejecutando:
system shutdown.

PASO 10: Para poder utilizar esta máquina virtual en GNS3 hacemos las siguientes
configuraciones. Primero abrimos GNS3 y nos dirijimos a Edit > Preferences > Qemu VMs
como se muestra en la figura 1.8.

Figura 1.8 Configuración de máquina virtual QEMU en GNS3.

Luego presionamos el botón New para agregar una máquina virtual con los siguientes
parámetros:
Type: Default
Name: Mikrotik
Qemu Binary: C:\Program Files\GNS3\qemu-2.1.0\qemu-system-x86_64w.exe
(PARA LA VERSION DE 64BITS)
RAM: 128 MB (hasta un mínimo de 32MB)
Disk image (hda): C:/Program Files/GNS3/qemu-2.1.0/mikrotik.img

PASO 11: En la figura 1.9 se observa que, por defecto solo tendrá una tarjeta de red; para
editar las tarjetas de red hacemos clic en el boton Edit > Network y especificamos el número
y tipo de tarjetas, en este caso se seleccionaron 5 adaptadores de red tipo Intel Gigabit
Ethernet y presionamos OK.

Figura 1.9 Configuración de interfaces de red.

PASO 12: Para modificar el símbolo del router, hacemos clic derecho sobre el icono actual y
en Change Symbol; aparecerá una ventana como la de la figura 1.10 luego seleccionamos un
icono de nuestra preferencia y presionamos OK.
Finalmente presionamos en OK y ya podemos empezar a construir y simular redes desde la
interfaz de GNS3 con router MirkoTik.

Figura 1.10 Cambio de símbolo de la máquina virtual.

1.4 RESULTADOS
En la figura 1.11 se muestra la interfaz de GNS3 simulando una red de datos utilizando el
nuevo dispositivo MikroTik añadido anteriormente.

Figura 1.11 Simulación de redes en GNS3 con router MikroTik.

Recordar que:
 Para abrir la consola de administración debe hacer un clic derecho sobre el router e
ir a la opción Console.
  El usuario por defecto es admin sin password.
 Las interfaces ethernet en GNS3 etiquetadas como e0, e1, e2… corresponden a las
interfaces identificadas como ether1, ether2, ether3… en RouterOS.
 Cuando se guarda un proyecto también se guarda el tiempo que ha permanecido
encendido el Router y las funciones se limitan a 24h para la versión de prueba de
RouterOS.

1.5 ASIGNACIONES
 Investigar otros entornos de virtualización y simuladores de red disponibles.
 Investigar la forma de enlazar la computadora anfitrión con un router virtual en GNS3.
 Describa las funciones de los paquetes instalados en RouterOS.
 ¿Cuáles son las ventajas de Qemu frente a otros entornos de virtualización?

1.6 REFERENCIAS BIBLIOGRÁFICAS

[1] R. Fauzi, «MikroTik Network Simulator,» 2013. [En línea]. Disponible:

http://mum.mikrotik.com/presentations/ID13/rofiq.pdf.
[2] A. Gordon, «Simulador de red para MikroTik,» 2014. [En línea]. Disponible:
http://www.ryohnosuke.com/foros/index.php?threads/15424/.

1.7 CONCLUSIONES
 El uso de las simulaciones durante el diseño de redes es importante porque permite
estudiar el comportamiento del sistema y de los dispositivos de red antes de su
implementación para tener un alto porcentaje de seguridad de que tanto el diseño
como los equipos que vamos a utilizar cumplen de manera satisfactoria los objetivos
y las funciones para los cuales fueron elegidos.
 Las simulaciones permiten tener un continuo entrenamiento y actualización de los
conocimientos, al planear situaciones muy parecidas a casos reales, a través de las
cuales los administradores de red podrán poner a prueba sus conocimientos y
experimentar nuevas alternativas en la solución de problemas de red y su posible
impacto en costos de implementación, mantenimiento, escalabilidad y satisfacción
de los usuarios.
