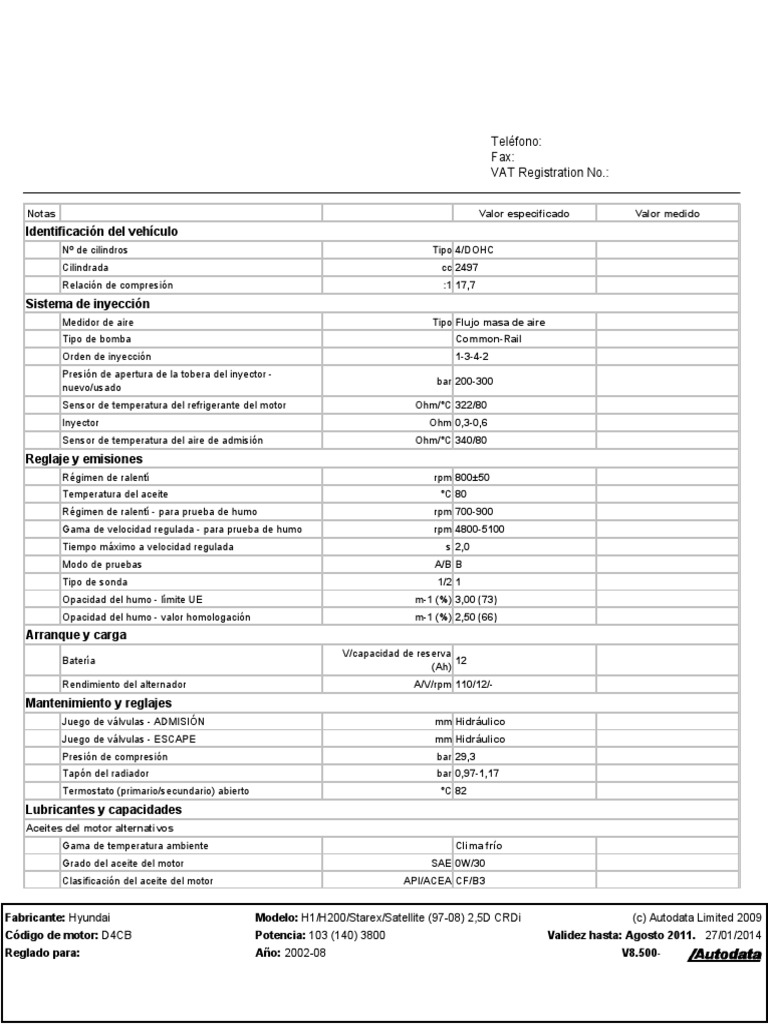

Notas Valor especificado Valor medido

Identificación del vehículo
Nº de cilindros Tipo 4/DOHC
Cilindrada cc 2497
Relación de compresión :1 17,7
Sistema de inyección
Medidor de aire Tipo Flujo masa de aire
Tipo de bomba Common-Rail
Orden de inyección 1-3-4-2
Presión de apertura de la tobera del inyector -
bar 200-300
nuevo/usado
Sensor de temperatura del refrigerante del motor Ohm/°C 322/80
Inyector Ohm 0,3-0,6
Sensor de temperatura del aire de admisión Ohm/°C 340/80
Reglaje y emisiones
Régimen de ralentí rpm 800±50
Temperatura del aceite °C 80
Régimen de ralentí - para prueba de humo rpm 700-900
Gama de velocidad regulada - para prueba de humo rpm 4800-5100
Tiempo máximo a velocidad regulada s 2,0
Modo de pruebas A/B B
Tipo de sonda 1/2 1
Opacidad del humo - límite UE m-1 (%) 3,00 (73)
Opacidad del humo - valor homologación m-1 (%) 2,50 (66)
Arranque y carga
V/capacidad de reserva
Batería 12
(Ah)
Rendimiento del alternador A/V/rpm 110/12/-
Mantenimiento y reglajes
Juego de válvulas - ADMISIÓN mm Hidráulico
Juego de válvulas - ESCAPE mm Hidráulico
Presión de compresión bar 29,3
Tapón del radiador bar 0,97-1,17
Termostato (primario/secundario) abierto °C 82
Lubricantes y capacidades
Aceites del motor alternativos
Gama de temperatura ambiente Clima frío
Grado del aceite del motor SAE 0W/30
Clasificación del aceite del motor API/ACEA CF/B3

Fabricante: Hyundai Modelo: H1/H200/Starex/Satellite (97-08) 2,5D CRDi (c) Autodata Limited 2009
Código de motor: D4CB Potencia: 103 (140) 3800 Validez hasta: Agosto 2011. 27/01/2014
Reglado para: Año: 2002-08 V8.500-
 Gama de temperatura ambiente Clima moderado
Grado del aceite del motor SAE 10W/30
Clasificación del aceite del motor API/ACEA CF/B2
Alternativa para clima
Gama de temperatura ambiente
moderado
Grado del aceite del motor SAE 15W/40
Clasificación del aceite del motor API/ACEA CF/B3
Gama de temperatura ambiente Clima cálido
Grado del aceite del motor SAE 20W/40
Clasificación del aceite del motor API/ACEA CF/B3
Motor con filtro(s) litros 7,3
Otros lubricantes y capacidades
Sistema de refrigeración litros 9,8
Pares de apriete
Instrucciones de la culata
Culata
Sustituir tornillos No
Etapa 1 Apretar 49 Nm
Etapa 2 Apretar 120°
Etapa 3 Apretar 90°
Otros pares de apriete
Cojinetes del cigüeñal Sustituir tornillos/tuercas No
Cojinetes del cigüeñal Fase 1 64-70 Nm
Cojinetes del cigüeñal Fase 2 128-137 Nm
Cojinetes de cabeza de biela Sustituir tornillos/tuercas No
26 Cojinetes de cabeza de biela Fase 1
Bomba de aceite a bloque de cilindros 48 Nm M22=23 Nm
Tornillos del cárter del aceite 8-12 Nm
Tornillo de drenaje del cárter del aceite 35-45 Nm
Volante/disco de transmisión 128-137 Nm
Tornillo central de la polea/del amortiguador del
274-294 Nm
cigüeñal
Engranaje/piñón del árbol de levas 93-118 Nm
Tapa/soporte del árbol de levas 14-16 Nm
Tapa de válvulas/de balancines 10-12 Nm
Colector de admisión a culata 15-20 Nm
Colector de escape a culata 17-26 Nm
Bomba de agua 20-27 Nm
Inyector/abrazadera 28-33 Nm
Racores de los tubos del inyector 25-28 Nm
Bujías de incandescencia 15-20 Nm
Sensor de posición del cigüeñal/sensor de régimen del
7-11 Nm
motor
Sensor de posición del árbol de levas 7-11 Nm
Sensor de temperatura del refrigerante del motor 29-39 Nm
Interruptor de presión de aceite del motor 15-22 Nm
Filtro de aceite 20-25 Nm
Pares de apriete del chasis
Volante 40-50 Nm
Soporte de pinza de frenos a cubo Del. 80-100 Nm
Sensor de velocidad de la rueda - ABS Del. 9 Nm

Fabricante: Hyundai Modelo: H1/H200/Starex/Satellite (97-08) 2,5D CRDi (c) Autodata Limited 2009
Código de motor: D4CB Potencia: 103 (140) 3800 Validez hasta: Agosto 2011. 27/01/2014
Reglado para: Año: 2002-08 V8.500-
 Sensor de velocidad de la rueda - ABS Tras. 9 Nm
27 Ruedas 150-200 Nm
Dimensiones de tambores y discos de frenos
Espesor mínimo del disco - ventilado Del. 22 mm
Variación del espesor del disco Del. 0,005 mm
Alabeo del disco Del. 0,05 mm
Espesor mínimo de la pastilla Del. 2 mm
Diámetro máximo del tambor Tras. 272 mm
Espesor mínimo de la zapata Tras. 1,5 mm
Recorrido del freno de estacionamiento Nº de muescas 7-9
Aire acondicionado
Nº de conectores de servicio de aire acondicionado 2
Aire acondicionado - tipo de restrictor Válvula de expansión
Aire acondicionado - refrigerante Tipo R134a
24 Aire acondicionado - cantidad de refrigerante gramos 650±25
Aire acondicionado - aceite Tipo PAG FD46XG
25 Aire acondicionado - cantidad de aceite cm³ 150±10
Aire acondicionado - viscosidad de aceite ISO 46

Nota Autodata 26

1) 60 Nm
2) Afloje
3) 34 Nm
4) 60-64°

Nota Autodata 27

Trasero = 120-140 Nm

Nota Autodata 24

MPV = 950±25 g

Nota Autodata 25

MPV = 210±10 cm³

Orden de apriete
