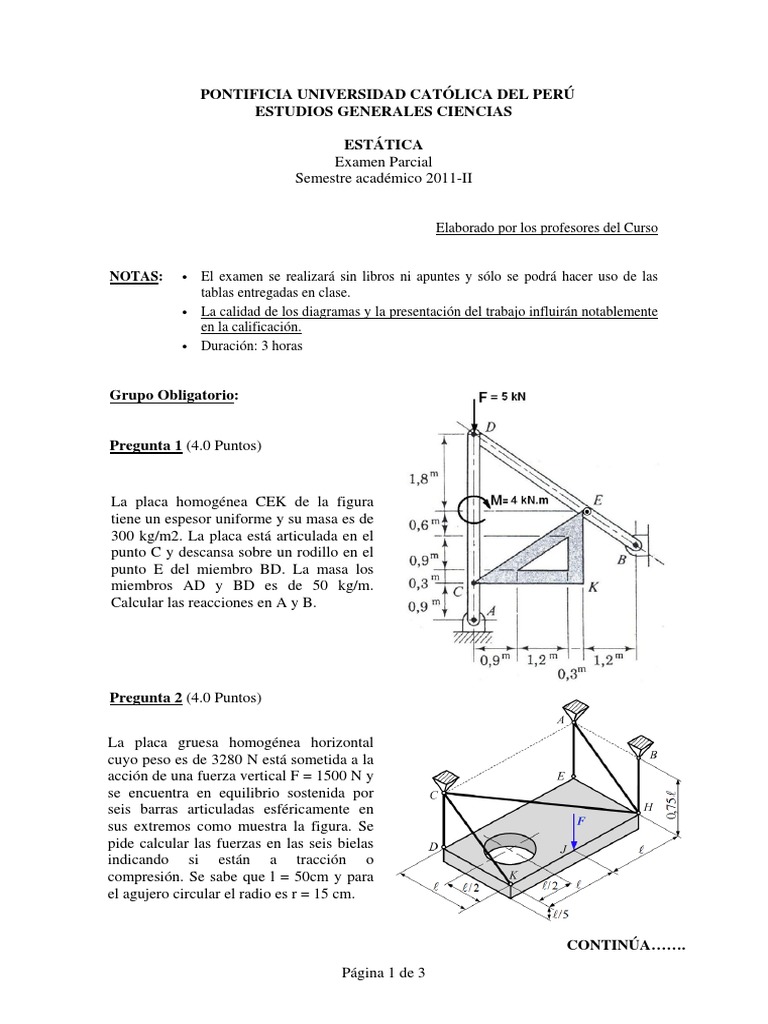

PONTIFICIA UNIVERSIDAD CATÓLICA DEL PERÚ

ESTUDIOS GENERALES CIENCIAS

ESTÁTICA
Examen Parcial
Semestre académico 2011-II

Elaborado por los profesores del Curso

NOTAS:  El examen se realizará sin libros ni apuntes y sólo se podrá hacer uso de las
tablas entregadas en clase.
 La calidad de los diagramas y la presentación del trabajo influirán notablemente
en la calificación.
 Duración: 3 horas

Grupo Obligatorio:

Pregunta 1 (4.0 Puntos)

La placa homogénea CEK de la figura

tiene un espesor uniforme y su masa es de
300 kg/m2. La placa está articulada en el
punto C y descansa sobre un rodillo en el
punto E del miembro BD. La masa los
miembros AD y BD es de 50 kg/m.
Calcular las reacciones en A y B.

Pregunta 2 (4.0 Puntos)

La placa gruesa homogénea horizontal

cuyo peso es de 3280 N está sometida a la
acción de una fuerza vertical F = 1500 N y
se encuentra en equilibrio sostenida por
seis barras articuladas esféricamente en
sus extremos como muestra la figura. Se
pide calcular las fuerzas en las seis bielas
indicando si están a tracción o
compresión. Se sabe que l = 50cm y para
el agujero circular el radio es r = 15 cm.

CONTINÚA…….
Página 1 de 3
Pregunta 3 (4.0 Puntos)

En el marco mostrado en la figura

la polea (R = 0,56m y peso 100 N)
sostiene una carga W = 500 N.
Sabiendo que la barra ABC pesa
270 N, la barra CDF pesa 450 N y
la barra BDE pesa 330 N, se pide
calcular todas las fuerzas en las
conexiones (externas e internas)
de la estructura. Además,
presentar los resultados usando
DCLs de las tres barras y de la
polea con las fuerzas actuantes
mostrando módulo, dirección y
sentido de ellas.

Pregunta 4 (4.0 Puntos)

Para la estructura mostrada, hallar

el máximo valor numérico de W
de modo que la carga en las barras
BC, BD y DE no sobrepase los
valores de 12kN en tracción ni
9kN en compresión.

CONTINÚA…….

Página 2 de 3
Parte electiva: ESCOGER DOS de los tres problemas siguientes (2.0 puntos cada
uno)

Pregunta 5

¿Cuál es el mayor número de n

cilindros de igual peso W = 400
Kg e igual diámetro D = 2 m, que
puede colocarse en la forma que
se muestra en la figura sin
producir la falla en la varilla GH.
La máxima carga axial permisible
en GH es de 6000 Kg.

Pregunta 6

Hallar los valores límite de x tal

que la placa de magnesio de 1 cm
no se voltee. El cuerpo es de
espesor uniforme y descansa sobre
una superficie lisa

Pregunta 7

¿Qué peso vertical W se requiere

para mantener cerrada la
compuerta de la figura? La
compuerta tiene 10 pies de ancho
en un plano perpendicular a la
hoja.

Lima, 11 de octubre del 2011

Página 3 de 3
