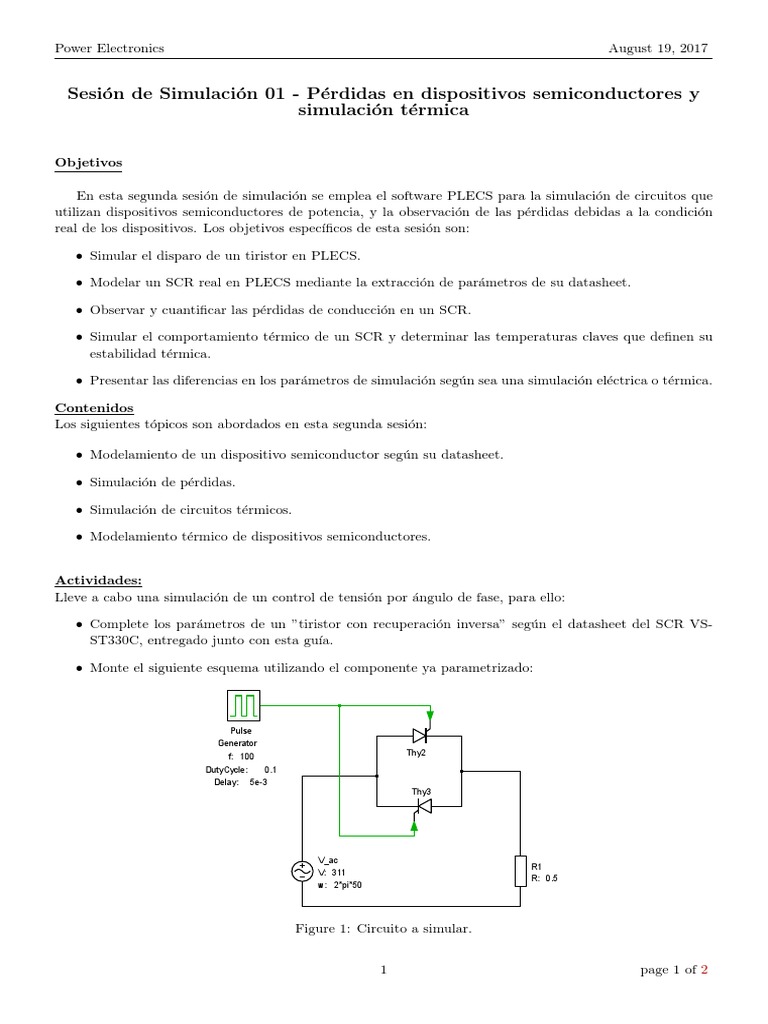

Objetivos
En esta segunda sesion de simulacion se emplea el software PLECS para la simulacion de circuitos que
utilizan dispositivos semiconductores de potencia, y la observacion de las perdidas debidas a la condicion
real de los dispositivos. Los objetivos especficos de esta sesion son:
Simular el comportamiento termico de un SCR y determinar las temperaturas claves que definen su
estabilidad termica.
Presentar las diferencias en los parametros de simulacion segun sea una simulacion electrica o termica.
Contenidos
Los siguientes topicos son abordados en esta segunda sesion:
Simulacion de perdidas.
Actividades:
Lleve a cabo una simulacion de un control de tension por angulo de fase, para ello:
Complete los parametros de un tiristor con recuperacion inversa segun el datasheet del SCR VS-
ST330C, entregado junto con esta gua.
Pulse
Generator
f: 100 Thy2
DutyCycle: 0.1
Delay: 5e-3
Thy3
V_ac
R1
V: 311
R: 0.5
w: 2*pi*50
1 page 1 of 2
Power Electronics August 19, 2017
Simule el sistema durante 3 ciclos de la tension de aliemntacion, observe las formas de onda de voltaje
y corriente en el SCR, determine la forma de onda de la potencia, calcule la potencia disipada y
muestrela en un display. Utilice para ello un tiempo de muestreo de 100 us.
(AVANCE)
Inserte un tiristor en el modelo, llene sus parametros basicos a partir del modelo. Duplique el
sistema ya creado pero reemplace los tiristores con recuperacion inversa por dos instancias de este
tiristor.
2 page 2 of 2
