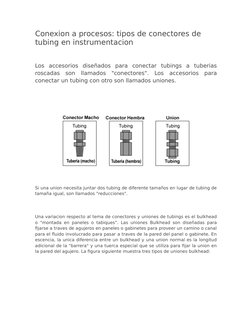

Conexion a procesos: tipos de conectores de

tubing en instrumentacion

Los accesorios diseados para conectar tubings a tuberias


roscadas son llamados "conectores". Los accesorios para
conectar un tubing con otro son llamados uniones.

Si una union necesita juntar dos tubing de diferente tamaos en lugar de tubing de
tamaa igual, son llamados "reducciones".

Una variacion respecto al tema de conectores y uniones de tubings es el bulkhead


o "montada en paneles o tabiques". Las uniones Bulkhead son diseadas para
fijarse a traves de agujeros en paneles o gabinetes para proveer un camino o canal
para el fluido involucrado para pasar a traves de la pared del panel o gabinete. En
escencia, la unica diferencia entre un bulkhead y una union normal es la longitud
adicional de la "barrera" y una tuerca especial que se utiliza para fijar la union en
la pared del agujero. La figura siguiente muestra tres tipos de uniones bulkhead:

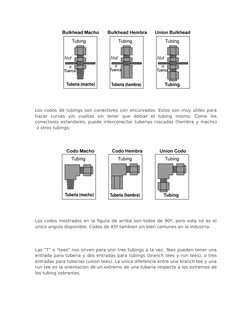

Los codos de tubings son conectores con encurvados. Estos son muy utiles para
hacer curvas y/o vueltas sin tener que doblar el tubing mismo. Como los
conectores estandares, puede interconectar tuberias roscadas (hembra y macho)
o otros tubings:

Los codos mostrados en la figura de arriba son todos de 90, pero esta no es el
unico angulo disponible. Codos de 45 tambien sin bien comunes en la industria.

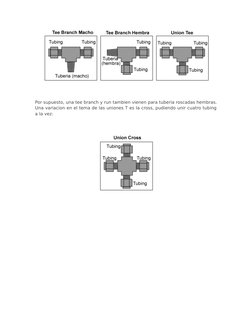

Las "T" o "tees" nos sirven para unir tres tubings a la vez. Tees pueden tener una
entrada para tuberia y dos entradas para tubings (branch tees y run tees), o tres
entradas para tuberias (union tees). La unica diferencia entre una branch tee y una
run tee es la orientacion de un extremo de una tuberia respecto a los extremos de
los tubing sobrantes.
Por supuesto, una tee branch y run tambien vienen para tuberia roscadas hembras.
Una variacion en el tema de las uniones T es la cross, pudiendo unir cuatro tubing
a la vez:
