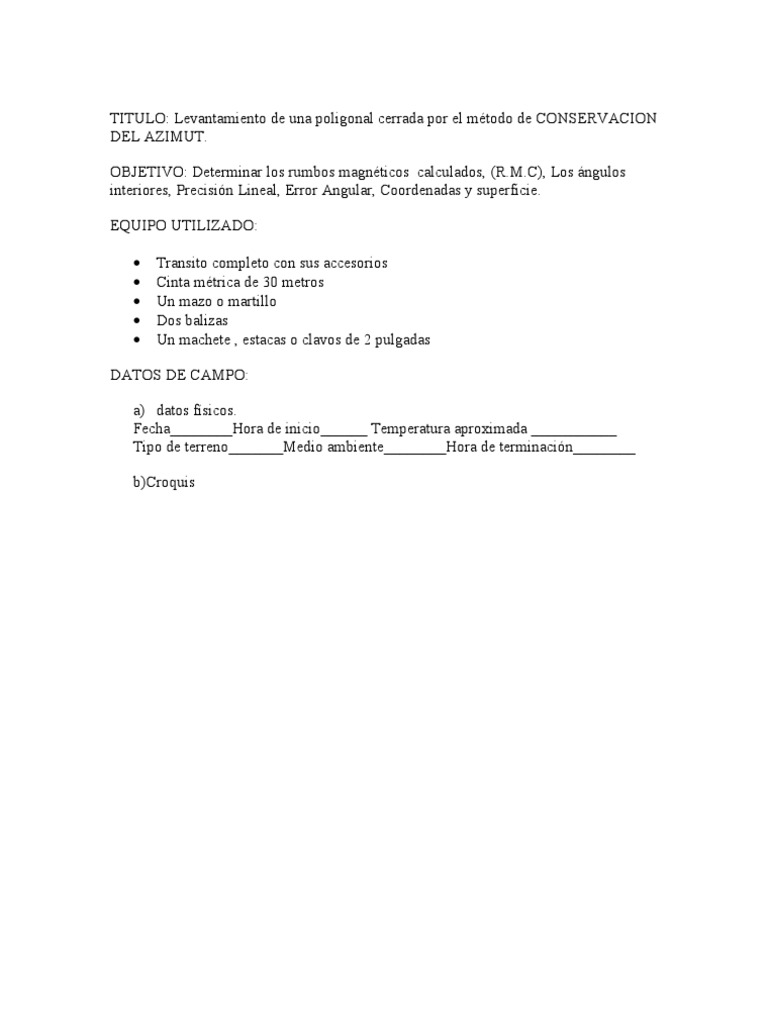

TITULO: Levantamiento de una poligonal cerrada por el método de CONSERVACION

DEL AZIMUT.

OBJETIVO: Determinar los rumbos magnéticos calculados, (R.M.C), Los ángulos

interiores, Precisión Lineal, Error Angular, Coordenadas y superficie.

EQUIPO UTILIZADO:

• Transito completo con sus accesorios

• Cinta métrica de 30 metros
• Un mazo o martillo
• Dos balizas
• Un machete , estacas o clavos de 2 pulgadas

DATOS DE CAMPO:

a) datos físicos.
Fecha________Hora de inicio______ Temperatura aproximada ___________
Tipo de terreno_______Medio ambiente________Hora de terminación________

b)Croquis
 c)REGISTRO DE CAMPO:

LADO DISTANCIA AZIMUT R.M.C. OBS.

E PV METROS VERNIER A VERNIER B
1 2 118.17 165º 30´ ///////////////////// SE 14º 30´ SENTIDO DER.
2 3 115.41 ///////////////////// 100º 50´ SE 79º 10´ “ “
3 4 108.57 0º 04´ ///////////////////// NE 0º 04´ “ “
4 5 145.29 //////////////////// 320º 00´ NW 40º 00´ “ ”
5 1 97.29 210º 35´ ///////////////////// SW 30º 35´ “ “

PROCEDIMIENTO DE CAMPO

1. Centrar y nivelar el aparato en el vértice Nº 1

2. Poner el vernier “A” en 0º00 y soltar la aguja de la brújula
3. Con movimiento general en posición directa girar el aparato hasta que coincida
la aguja de la brújula con el norte magnético.
4. Ya apretado el tornillo del movimiento general, con movimiento particular girar
el aparato hasta visar el vértice Nº 2 y hacer lectura del ángulo en el vernier “A”
(siendo el azimut del lado 1-2), leer rumbos y medir la distancia , anotar en el
registro del campo. (Nota, el giro se hace en el sentido de las manecillas del
reloj).
5. Con los tornillos del movimiento bien apretados y conservando las lecturas de
los ángulos, trasladamos el aparato hasta el vértice Nº 2
6. Con el aparato centrado y nivelado en el vértice Nº 2 , y con la lectura anterior,
se visa el vértice Nº 1, con movimiento general, se fija en éste vértice, y con
movimiento particular se visa el vértice Nº 3, hacer lectura angular en el vernier
“B”,siendo el azimut del lado 2-3, medir distancia y rumbo de la línea y se anota
en el registro.
7. Repetimos los puntos 5 y 6 en todos los vértices, alternando lecturas en los
vernieres A y B, hasta que lleguemos nuevamente al vértice Nº 1 y
determinemos el azimut (1-2)
8. Calcular el ea (error angular) y la tolerancia.

ea =Az(1-2) – Az(1-2)

Si la tolerancia es menor que el error angular repetir la medida de los ángulos en el

campo, si está dentro de la tolerancia compensar equitativamente y recalcular el
nuevo azimut.
 1.- CALCULO DE LOS ANGULOS INTERIORES

Angulo interno = Az (n) – Az(n1) ± 180º 00´

Angulo 1 = 165º 30` - 210º 35´ ± 180º 0´ = 134º 55´

Angulo 2 = 100º 50´ - 165º 30´ ± 180º 0´ = 115º 20´
Angulo 3 = 0º 04´ - 100º 50´ ± 180º 0´ = 79º 14´
Angulo 4= 320º 00´ - 0º 04´ ± 180º 0´ = 139º 56´
Angulo 5 = 210º 35´ - 320º 00´ ± 180º 0´ = 70º 35´

Suma Total =

Nota :el cierre angular dio exacto, no hay corrección

2.- CALCULOS DE LOS RMC.(A partir del azimut).
