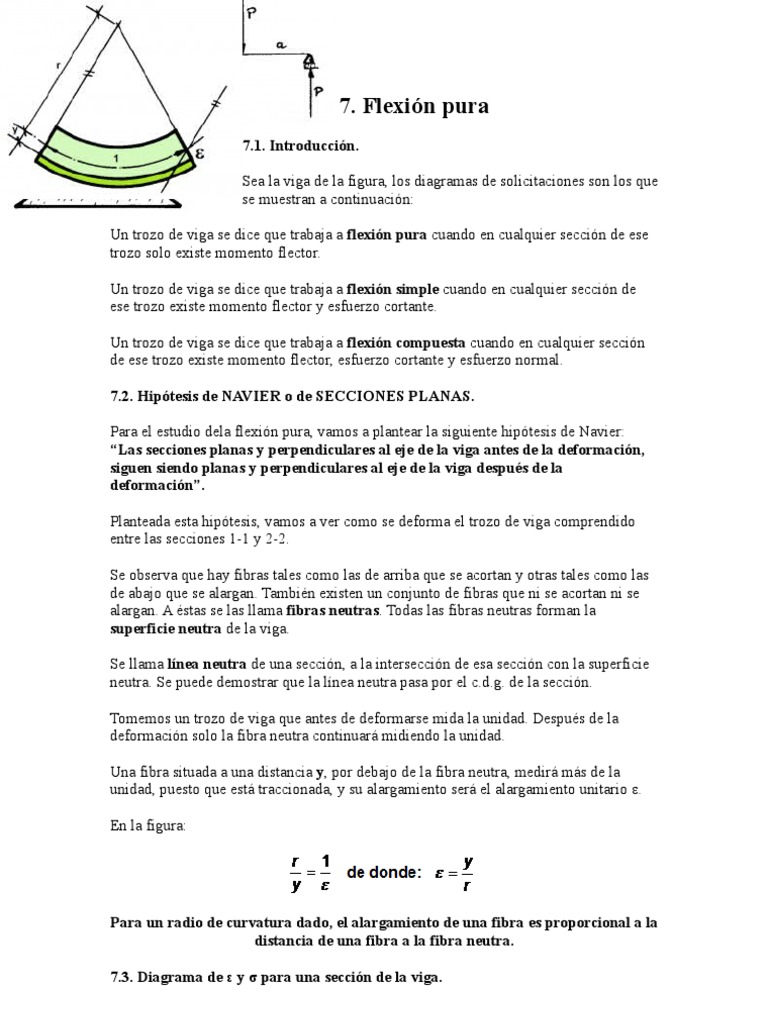

Flexión pura
7.1. Introducción.
Un trozo de viga se dice que trabaja a flexión pura cuando en cualquier sección de ese
trozo solo existe momento flector.
Un trozo de viga se dice que trabaja a flexión simple cuando en cualquier sección de
ese trozo existe momento flector y esfuerzo cortante.
Un trozo de viga se dice que trabaja a flexión compuesta cuando en cualquier sección
de ese trozo existe momento flector, esfuerzo cortante y esfuerzo normal.
Para el estudio dela flexión pura, vamos a plantear la siguiente hipótesis de Navier:
“Las secciones planas y perpendiculares al eje de la viga antes de la deformación,
siguen siendo planas y perpendiculares al eje de la viga después de la
deformación”.
Planteada esta hipótesis, vamos a ver como se deforma el trozo de viga comprendido
entre las secciones 1-1 y 2-2.
Se observa que hay fibras tales como las de arriba que se acortan y otras tales como las
de abajo que se alargan. También existen un conjunto de fibras que ni se acortan ni se
alargan. A éstas se las llama fibras neutras. Todas las fibras neutras forman la
superficie neutra de la viga.
Se llama línea neutra de una sección, a la intersección de esa sección con la superficie
neutra. Se puede demostrar que la línea neutra pasa por el c.d.g. de la sección.
Una fibra situada a una distancia y, por debajo de la fibra neutra, medirá más de la
unidad, puesto que está traccionada, y su alargamiento será el alargamiento unitario ε.
En la figura:
Supongamos que el material sigue las hipótesis de Navier y la ley de Hooke. Entonces
el diagrama de σ es triangular.
M = Momento flector
Siempre se ha de procurar utilizar vigas con gran módulo resistente, ya que para
una tensión de trabajo dada, mayor será el momento flector que puede soportar la
sección.
Como h > a, se deduce que Wrect > WcuaVeamos cómo se puede mejorar el W de la
sección rectangular conservando el mismo área y la misma altura.
