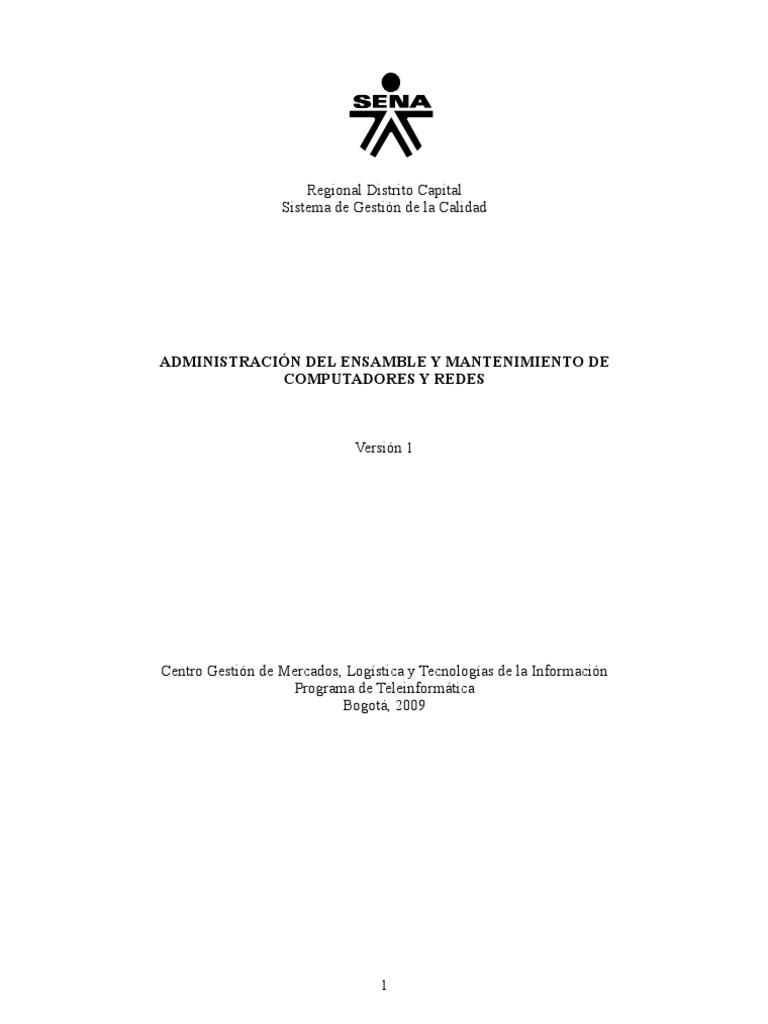

Regional Distrito Capital

Sistema de Gestión de la Calidad

ADMINISTRACIÓN DEL ENSAMBLE Y MANTENIMIENTO DE

COMPUTADORES Y REDES

Versión 1

Centro Gestión de Mercados, Logística y Tecnologías de la Información

Programa de Teleinformática
Bogotá, 2009

1
 Sistema de Fecha: abril de
Gestión de la Regional Distrito Capital 2009
Calidad Centro Gestión de Mercados, Logística y Tecnologías de la Información Versión: 1
MÓDULO DE FORMACIÓN
REALIZAR MANTENIMIENTO PREVENTIVO Y PREDICTIVO Página 2 de 19
QUE GARANTICE EL FUNCIONAMIENTO DEL HARDWARE
DE LOS EQUIPOS

Control del Documento

Nombre Cargo Dependencia Firma Fecha

Autores LUIS Aprendiz Centro Gestión de Abril de
FELIPE Mercados, Logística 2009
DUITAMA y Tecnologías de la
CASTILLO Información
Revisión John Pérez Instructor Centro Gestión de Abril de
Mercados, Logística 2009
y Tecnologías de la
Información

2
 Sistema de Fecha: abril de
Gestión de la Regional Distrito Capital 2009
Calidad Centro Gestión de Mercados, Logística y Tecnologías de la Información Versión: 1
MÓDULO DE FORMACIÓN
REALIZAR MANTENIMIENTO PREVENTIVO Y PREDICTIVO Página 3 de 19
QUE GARANTICE EL FUNCIONAMIENTO DEL HARDWARE
DE LOS EQUIPOS

CUADRO DIODOS

3
 Sistema de
Gestión de la Regional Distrito Capital
Calidad Centro Gestión de Mercados, Logística y Tecnologías de la Información
MÓDULO DE FORMACIÓN
REALIZAR MANTENIMIENTO PREVENTIVO Y PREDICTIVO
QUE GARANTICE EL FUNCIONAMIENTO DEL HARDWARE
DE LOS EQUIPOS
DIODO DESCRIPCIÓN
DIODOS
RECTIFICADORES Este tipo de diodos (normalmente
de silicio) soportan elevadas
temperaturas (hasta 200ºC en la
unión), siendo su resistencia muy
baja y la corriente en tensión
inversa muy pequeña. Gracias a
esto se pueden construir diodos de
pequeñas dimensiones para
potencias relativamente grandes,
desbancando así a los diodos
termoiónicos desde hace tiempo.
Los distintos encapsulados de
estos diodos dependen del nivel
de potencia que tengan que
disipar. Hasta 1w se emplean
encapsulados de plástico. Por
encima de este valor el
encapsulado es metálico y en
potencias más elevadas es
necesario que el encapsulado
tenga previsto una rosca para fijar
este a un radiador y así ayudar al
diodo a disipar el calor producido
por esas altas corrientes. Igual le
pasa a los puentes de diodos
integrados.
Símbolo:
A significa Ánodo (+) y la K
significa Cátodo (-).
Aspecto físico:
4
Fecha: abril de
2009
Versión: 1
Página 4 de 19
USOS
Estos diodos tienen su principal
aplicación en la conversión de
corriente alterna AC, en corriente
continua DC.
Sus aplicaciones van desde
elemento indispensable en fuentes
de alimentación como en
televisión, aparatos de rayos X y
microscopios electrónicos, donde
deben rectificar tensiones
altísimas.
En fuentes de alimentación se
utilizan los diodos formando
configuración en puente (con
cuatro diodos en sistemas
monofásicos), o utilizando los
puentes integrados que a tal efecto
se fabrican y que simplifican en
gran medida el proceso de diseño
de una placa de circuito impreso.
 Sistema de Fecha: abril de
Gestión de la Regional Distrito Capital 2009
Calidad Centro Gestión de Mercados, Logística y Tecnologías de la Información Versión: 1
MÓDULO DE FORMACIÓN
REALIZAR MANTENIMIENTO PREVENTIVO Y PREDICTIVO Página 5 de 19
QUE GARANTICE EL FUNCIONAMIENTO DEL HARDWARE
DE LOS EQUIPOS

Polarización directa y
polarización inversa de un diodo
rectificador.

A. Polarización directa: El
positivo de la batería va al ánodo
y el negativo al cátodo. El diodo
conduce manteniendo en sus
extremos una caída de tensión de
0.7 voltios.

B. Polarización inversa: El
positivo de la batería va al cátodo
y el negativo al ánodo. El diodo
no conduce. Toda la tensión cae
en el. Puede existir una pequeña
corriente de fuga del orden de
µAmperios.

DIODO ZENER
Es un diodo de silicio que se ha
construido para que funcione en
las zonas de rupturas. Llamados a
veces diodos de avalancha o de
ruptura, el diodo zener es la parte
esencial de los reguladores de
tensión casi constantes con
independencia de que se presenten
grandes variaciones de la tensión
de red, de la resistencia de carga y
temperatura.
Símbolo:
El diodo zener sirve para regular o
estabilizar el voltaje en un
circuito.
El diodo zener se utiliza en los
circuitos, con polarización
inversa, es decir positivo en el
cátodo y negativo en el ánodo.
Los diodos Zener generan ruido.
Por esa característica, son usados
en los generadores de ruido y
puentes de ruido.

5
 Sistema de Fecha: abril de
Gestión de la Regional Distrito Capital 2009
Calidad Centro Gestión de Mercados, Logística y Tecnologías de la Información Versión: 1
MÓDULO DE FORMACIÓN
REALIZAR MANTENIMIENTO PREVENTIVO Y PREDICTIVO Página 6 de 19
QUE GARANTICE EL FUNCIONAMIENTO DEL HARDWARE
DE LOS EQUIPOS

Aspecto físico:

Cuando el diodo zener funciona

polarizado inversamente mantiene
entre sus terminales un voltaje
constante.
Resistencia Zener Un diodo zener,
como cualquier diodo, tiene cierta
resistencia interna en sus zonas P
y N; al circular una corriente a
través de éste se produce una
pequeña caída de tensión de
ruptura.
Se emplean para producir entre
sus extremos una tensión
constante e independiente de la
corriente que las atraviesa según
sus especificaciones. Para
conseguir esto se aprovecha la
propiedad que tiene la unión PN
cuando se polariza inversamente
al llegar a la tensión de ruptura
(tensión de zener), pues, la
intensidad inversa del diodo sufre
un aumento brusco. Para evitar la
destrucción del diodo por la
avalancha producida por el
aumento de la intensidad se le
pone en serie una resistencia que
limita dicha corriente. Se
producen desde 3,3 v y con una
potencia mínima de 250 mW.
Los encapsulados pueden ser de
plástico o metálico según la
potencia que tenga que disipar

6
 Sistema de Fecha: abril de
Gestión de la Regional Distrito Capital 2009
Calidad Centro Gestión de Mercados, Logística y Tecnologías de la Información Versión: 1
MÓDULO DE FORMACIÓN
REALIZAR MANTENIMIENTO PREVENTIVO Y PREDICTIVO Página 7 de 19
QUE GARANTICE EL FUNCIONAMIENTO DEL HARDWARE
DE LOS EQUIPOS

Los diodos de capacidad variable, La aplicación de estos diodos se

más conocidos como varicap's, encuentra en la sintonía de TV,
varían su capacidad interna al ser modulación de frecuencia en
alterado el valor de la tensión quetransmisiones de FM, radio y
los polariza de forma inversa. osciladores controlados por
Estos basan su funcionamiento en voltaje (Oscilador controlado por
el principio que hace que la tensión)..
anchura de la barrera de potencial Las bandas que se pueden
en una unión PN varía en función sintonizar son:
de la tensión inversa aplicada - BANDA I o VL: Canales
entre sus extremos. Al aumentar bajos de VHF DE 47 A 68
dicha tensión, aumenta la anchura MHZ
de esa barrera, disminuyendo así - BANDA III o VHF: Canales
la capacidad del diodo. De este altos de VHF DE 174 A 230
modo se obtiene un condensador MHZ
variable controlado por tensión. - BANDA V o UHF: Canales
Los valores de capacidadaltos DE 470 A 854
obtenidos van desde 1 a 500 pF. MHZ
La tensión inversa mínima tiene En tecnología de microondas se
que ser de 1v. pueden utilizar como limitadores:
DIODO DE CAPACIDAD al aumentar la tensión en el diodo,
VARIABLE (VARICAP) Se utiliza con polarización su capacidad varía, modificando
inversa. la impedancia que presenta y
Al aplicarle una tensión en sus desadaptando el circuito, de modo
extremos se almacena una carga que refleja la potencia incidente.
eléctrica como en un condensador.
Cuanto mayor sea el voltaje
aplicado, menor será la capacidad.

Símbolo:

Aspecto físico:

DIODO LED
7
 Sistema de Fecha: abril de
Gestión de la Regional Distrito Capital 2009
Calidad Centro Gestión de Mercados, Logística y Tecnologías de la Información Versión: 1
MÓDULO DE FORMACIÓN
REALIZAR MANTENIMIENTO PREVENTIVO Y PREDICTIVO Página 8 de 19
QUE GARANTICE EL FUNCIONAMIENTO DEL HARDWARE
DE LOS EQUIPOS

Es un diodo que Cuando se le Se emplean, en aparatos

aplica tensión, polarizado electrónicos como indicadores
directamente, emite luz. luminosos, por ejemplo:
Se fabrica con un compuesto televisores, videos, mandos, etc.
formado por Galio, Arsénico y Se utilizan como señal visual y en
Fósforo. el caso de los infrarrojos en los
La intensidad mínima para que un mandos a distancia.
diodo LED emita luz visible es de
4mA y, por precaución como Se utiliza ampliamente en
máximo debe aplicarse 50mA. aplicaciones visuales, como
indicadoras de cierta situación
Símbolo: específica de funcionamiento. Se
utilizan para desplegar contadores
- Para indicar la polaridad de una
fuente de alimentación de
corriente continua.
- Para indicar la actividad de una
fuente de alimentación de
corriente alterna.
Aspecto físico: - En dispositivos de alarma, etc.

Para identificar los terminales del

diodo LED observaremos como el
cátodo será el terminal más corto,
siendo el más largo el ánodo.
Además en el encapsulado,
normalmente de plástico, se
observa un chaflán en el lado en el
que se encuentra el cátodo.
Emite luz incoherente de espectro
reducido cuando se polariza de
forma directa la unión PN del
mismo y circula por él una
corriente eléctrica. Este fenómeno
es una forma de
electroluminiscencia. El color
(longitud de onda), depende del
material semiconductor empleado
en la construcción del diodo y
puede variar desde el ultravioleta,
8
 Sistema de Fecha: abril de
Gestión de la Regional Distrito Capital 2009
Calidad Centro Gestión de Mercados, Logística y Tecnologías de la Información Versión: 1
MÓDULO DE FORMACIÓN
REALIZAR MANTENIMIENTO PREVENTIVO Y PREDICTIVO Página 9 de 19
QUE GARANTICE EL FUNCIONAMIENTO DEL HARDWARE
DE LOS EQUIPOS

pasando por el visible, hasta el

infrarrojo. Los diodos emisores de
luz que emiten luz ultravioleta
también reciben el nombre de UV
LED (UltraV'iolet Light-Emitting
Diode) y los que emiten luz
infrarroja suelen recibir la
denominación de IRED (Infra-
Red Emitting Diode).
Para obtener una buena intensidad
luminosa debe escogerse bien la
corriente que atraviesa el LED;
para ello, hay que tener en cuenta
que el voltaje de operación va
desde 1,8 hasta 3,8 voltios
aproximadamente (lo que está
relacionado con el material de
fabricación y el color de la luz que
emite) y la gama de intensidades
que debe circular por él varía
según su aplicación. Valores
típicos de corriente directa de
polarización de un LED corriente
están comprendidos entre los 10 y
los 40 mA. En general, los LEDs
suelen tener mejor eficiencia
cuanto menor es la corriente que
circula por ellos, con lo cual, en
su operación de forma optimizada,
se suele buscar un compromiso
entre la intensidad luminosa que
producen (mayor cuanto más
grande es la intensidad que circula
por ellos) y la eficiencia (mayor
cuanto menor es la intensidad que
circula por ellos).

DIODO LÁSER
En los diodos láserpara favorecer Comunicaciones de datos por
la emisión estimulada y fibra óptica.
generación de luz láser, el cristal Lectores de CDs, DVDs y
semiconductor del diodo puede formatos derivados.
tener la forma de una lámina Interconexiones ópticas entre
delgada con un lado totalmente circuitos integrados.
reflectante y otro sólo reflectacte Impresoras láser.
de forma parcial (aunque muy Escáneres o digitalizadores.
reflectacte también), lográndose Sensores, etc.
9
 Sistema de Fecha: abril de
Gestión de la Regional Distrito Capital 2009
Calidad Centro Gestión de Mercados, Logística y Tecnologías de la Información Versión: 1
MÓDULO DE FORMACIÓN
REALIZAR MANTENIMIENTO PREVENTIVO Y PREDICTIVO Página 10 de 19
QUE GARANTICE EL FUNCIONAMIENTO DEL HARDWARE
DE LOS EQUIPOS

así una unión PN de grandes

dimensiones con las caras
exteriores perfectamente paralelas
y reflectantes.Este conjunto forma
una guía de onda, en ella, los
fotones emitidos en la dirección
adecuada se reflejarán
repetidamente en dichas caras
reflectantes (en una totalmente y
en la otra sólo parcialmente), lo
que ayuda a su vez a la emisión de
más fotones estimulados dentro
del material semiconductor y
consiguientemente a que se
amplifique la luz (mientras dure el
bombeo derivado de la circulación
de corriente por el diodo). Parte
de estos fotones saldrá del diodo
láser a través de la cara
parcialmente transparente (la que
es sólo reflectante de forma
parcial). Este proceso da lugar a
que el diodo emita luz, que al ser
coherente en su mayor parte
(debido a la emisión estimulada),
posee una gran pureza espectral.

Símbolo:

Aspecto físico:

FOTODIODO
10
 Sistema de Fecha: abril de
Gestión de la Regional Distrito Capital 2009
Calidad Centro Gestión de Mercados, Logística y Tecnologías de la Información Versión: 1
MÓDULO DE FORMACIÓN
REALIZAR MANTENIMIENTO PREVENTIVO Y PREDICTIVO Página 11 de 19
QUE GARANTICE EL FUNCIONAMIENTO DEL HARDWARE
DE LOS EQUIPOS

Son dispositivos semiconductores Se utiliza en televisores, videos, y

construidos con una unión PN,
sensible a la incidencia de la luz
visible o infrarroja. Para que su
funcionamiento sea correcto se
polarizarán inversamente, con lo
que producirán una cierta
circulación de corriente cuando
sean excitados por la luz. Debido
a su construcción se comportan
como células fotovoltaicas, es
decir, en ausencia de tensión
exterior, generan una tensión muy
pequeña con el positivo en el
ánodo y el negativo en el cátodo.
Tienen una velocidad de respuesta
a los cambios bruscos de
luminosidad mayores a las células
fotoeléctricas.
equipos de música como sensor de
los mandos a distancia que
utilizan diodos emisores de rayos
infrarrojos.
En el desarrollo de células solares
económicas, miniaturización y
mejora de los sensores CCD y
CMOS, así como de fotodiodos
más rápidos y sensibles para su
uso en telecomunicaciones con
fibra óptica.

Símbolo:

Aspecto físico:

El material empleado en la
composición de un fotodiodo es
un factor crítico para definir sus
propiedades. Suelen estar
compuestos de silicio, sensible a
la luz visible (longitud de onda de
hasta 1 µm); germanio para luz
infrarroja (longitud de onda hasta
11
 Sistema de
Gestión de la Regional Distrito Capital
Calidad Centro Gestión de Mercados, Logística y Tecnologías de la Información
MÓDULO DE FORMACIÓN
REALIZAR MANTENIMIENTO PREVENTIVO Y PREDICTIVO
QUE GARANTICE EL FUNCIONAMIENTO DEL HARDWARE
DE LOS EQUIPOS
aprox. 1,8 µm); o de cualquier
otro material semiconductor.
También es posible la fabricación
de fotodiodos para su uso en el
campo de los infrarrojos medios
(longitud de onda entre 5 y 20
µm), pero estos requieren
refrigeración por nitrógeno
líquido.
Silicio 190–1100 nm Germanio
800–1700 nm Indio galio arsénico
(InGaAs) 800–2600 nm sulfuro de
plomo <1000-3500 nm
Antiguamente se fabricaban
exposímetros con un fotodiodo de
selenio de una superficie amplia.
Diseñado especialmente para
trabajar en tensión inversa. En
estos diodos, poco dopados,
cuando la tensión en polarización
inversa alcanza el valor de la
tensión de ruptura, los electrones
que han saltado a la banda de
conducción por efecto de la
temperatura se aceleran debido al
campo eléctrico incrementando su
energía cinética, de forma que al
colisionar con electrones de
valencia los liberan; éstos a su
DIODO AVALANCHA vez, se aceleran y colisionan con
otros electrones de valencia
liberándolos también,
produciéndose una avalancha de
electrones cuyo efecto es
incrementar la corriente
conducida por el diodo sin apenas
incremento de la tensión.
Aspecto físico:
12
Fecha: abril de
2009
Versión: 1
Página 12 de 19
La aplicación típica de estos
diodos es la protección de
circuitos electrónicos contra
sobretensiones. El diodo se
conecta en inversa a tierra, de
modo que mientras la tensión se
mantenga por debajo de la tensión
de ruptura sólo será atravesado
por la corriente inversa de
saturación, muy pequeña, por lo
que la interferencia con el resto
del circuito será mínima; a efectos
prácticos, es como si el diodo no
existiera. Al incrementarse la
tensión del circuito por encima del
valor de ruptura, el diodo
comienza a conducir desviando el
exceso de corriente a tierra
evitando daños en los
componentes del circuito.
Los diodos avalancha generan
ruido de radio frecuencia; son
comúnmente utilizados como
fuentes de ruido en equipos de
radio frecuencia. También son
usados como fuentes de ruido en
los analizadores de antena y como
generadores de ruido blanco.
 Sistema de Fecha: abril de
Gestión de la Regional Distrito Capital 2009
Calidad Centro Gestión de Mercados, Logística y Tecnologías de la Información Versión: 1
MÓDULO DE FORMACIÓN
REALIZAR MANTENIMIENTO PREVENTIVO Y PREDICTIVO Página 13 de 19
QUE GARANTICE EL FUNCIONAMIENTO DEL HARDWARE
DE LOS EQUIPOS

DIODO SCHOTTKY
Diodo cuya construcción se basa El diodo Schottky se emplea en
en la unión metal conductor La varios circuitos integrados de
conexión se establece entre un logica TTL. Por ejemplo los tipos
metal y un material ALS y AS permiten que los
semiconductor con gran tiempos de conmutación entre los
concentración de impurezas, de transistores sean mucho menores
forma que solo existirá un puesto que son más superficiales y
movimiento de electrones, ya que de menor tamaño por lo que se da
son los únicos portadores una mejora en la relación
mayoritarios en ambos materiales. velocidad/potencia. El tipo ALS
Al igual que el de germanio, y por permite mayor potencia y menor
la misma razón, la tensión de velocidad que la LS, mientras que
umbral cuando alcanza la las AL presentan el doble de
conducción es de 0,2 a 0,3v. velocidad que las Schottly TTL
Igualmente tienen una respuesta con la misma potencia.
notable a altas frecuencias,
encontrando en este campo sus
aplicaciones más frecuentes Un
inconveniente de esto tipo de
diodos se refiere a la poca
intensidad que es capaz de
soportar entre sus extremos.
El encapsulado de estos diodos es
en forma de cilindro, de plástico o
de vidrio. De configuración axial.
Sobre el cuerpo se marca el
cátodo, mediante un anillo
serigrafiado.

Un inconveniente de esto tipo de

diodos se refiere a la poca
intensidad que es capaz de
soportar entre sus extremos.
El encapsulado de estos diodos es
en forma de cilindro, de plástico o
de vidrio. De configuración axial.
Sobre el cuerpo se marca el
cátodo, mediante un anillo
serigrafiado.
Un inconveniente de esto tipo de
diodos se refiere a la poca
intensidad que es capaz de
soportar entre sus extremos.
El encapsulado de estos diodos es
en forma de cilindro, de plástico o
de vidrio. De configuración axial.
13
 Sistema de Fecha: abril de
Gestión de la Regional Distrito Capital 2009
Calidad Centro Gestión de Mercados, Logística y Tecnologías de la Información Versión: 1
MÓDULO DE FORMACIÓN
REALIZAR MANTENIMIENTO PREVENTIVO Y PREDICTIVO Página 14 de 19
QUE GARANTICE EL FUNCIONAMIENTO DEL HARDWARE
DE LOS EQUIPOS

Sobre el cuerpo se marca el

cátodo, mediante un anillo
serigrafiado.

Símbolo:

Aspecto físico:

DIODO PIN
Estructura de tres capas, siendo la El diodo PIN puede ejercer, entre
intermedia, semiconductor otras cosas, como:
intrínseco, y las externas, una de conmutador de RF
tipo P y la otra tipo N (estructura resistencia variable
P-I-N que da nombre al diodo). protector de sobretensiones
Sin embargo, en la práctica, la fotodetector
capa intrínseca se sustituye bien El diodo PIN se puede utilizar
por una capa tipo P de alta como conmutador de microondas.
resistividad (π) o bien por una Tiene capacidad para manejar alta
capa n de alta resistividad (ν). potencia.

Símbolo:

Aspecto físico:

Cuando se le aplica una

polarización directa al diodo PIN,

14
 Sistema de Fecha: abril de
Gestión de la Regional Distrito Capital 2009
Calidad Centro Gestión de Mercados, Logística y Tecnologías de la Información Versión: 1
MÓDULO DE FORMACIÓN
REALIZAR MANTENIMIENTO PREVENTIVO Y PREDICTIVO Página 15 de 19
QUE GARANTICE EL FUNCIONAMIENTO DEL HARDWARE
DE LOS EQUIPOS

conduce corriente y se comporta

como un interruptor cerrado. Si se
le aplica una polarización inversa
se comporta como un interruptor
abierto, no dejando pasar la señal.

Este tipo de diodo se utiliza para Se emplean, sobre todo en la

la detección de pequeñas señales, detección de señales de Radio
o señales débiles, por lo que Frecuencia (RF). Se utilizan en
trabaja con pequeñas corrientes. etapas moduladoras,
La tensión Umbral, o tensión a demoduladoras, mezcla y
partir de la cual el diodo, limitación de señales.
polarizado directamente,
comienza a conducir, suele ser
inferior a la del diodo rectificador.
O sea la V. Umbral es
aproximadamente 0,3 voltios.

Símbolo:
DIODO DE SEÑAL

Aspecto físico:

El material semiconductor suele

ser el Germanio.

DIODO GUNN
Diodo usado en la electrónica de
alta frecuencia. A diferencia de los
diodos ordinarios construidos con
regiones de dopaje P o N,
solamente tiene regiones del tipo
N, razón por lo que
impropiamente se le conoce como
diodo. Existen en este dispositivo
tres regiones; dos de ellas tienen
regiones tipo N fuertemente
dopadas y una delgada región
15
Los diodos Gunn son usados para
construir osciladores en el rango
de frecuencias comprendido entre
los 10 Gigahertz y frecuencias aún
más altas (hasta Terahertz). Este
diodo se usa en combinación con
circuitos resonantes construidos
con guías de ondas, cavidades
coaxiales y resonadores YIG
(monocristal de granate Itrio e
hierro, Yttrium Iron Garnety la
 Sistema de Fecha: abril de
Gestión de la Regional Distrito Capital 2009
Calidad Centro Gestión de Mercados, Logística y Tecnologías de la Información Versión: 1
MÓDULO DE FORMACIÓN
REALIZAR MANTENIMIENTO PREVENTIVO Y PREDICTIVO Página 16 de 19
QUE GARANTICE EL FUNCIONAMIENTO DEL HARDWARE
DE LOS EQUIPOS

intermedia de material sintonización es realizada

ligeramente dopado. Cuando se mediante ajustes mecánicos,
aplica un voltaje determinado a excepto en el caso de los
través de sus terminales, en la resonadores YIG en los cuales los
zona intermedia el gradiente ajustes son eléctricos.
eléctrico es mayor que en los
extremos. Eventualmente esta
zona empieza a conducir esto
significa que este diodo presenta
una zona de resistencia negativa.
Los diodos Gunn suelen
fabricarse de arseniuro de galio
para osciladores de hasta 200
GHz, mientras que los de Nitruro
de Galio pueden alcanzar los 3
Terahertz.

Símbolo:

Aspecto físico:

DIODO SHOCKLEY
Dispositivo de dos terminales que
tiene dos estados estables: OFF o
de alta impedancia y ON o baja
impedancia. Está formado por
cuatro capas de semiconductor
tipo n y p, dispuestas
alternadamente.

Símbolo:

16
 Sistema de Fecha: abril de
Gestión de la Regional Distrito Capital 2009
Calidad Centro Gestión de Mercados, Logística y Tecnologías de la Información Versión: 1
MÓDULO DE FORMACIÓN
REALIZAR MANTENIMIENTO PREVENTIVO Y PREDICTIVO Página 17 de 19
QUE GARANTICE EL FUNCIONAMIENTO DEL HARDWARE
DE LOS EQUIPOS

Aspecto físico:

DIODO TÚNEL
Diodo semiconductor que tiene El diodo túnel puede funcionar
una unión pn, en la cual se como amplificador, como
produce el efecto túnel que da oscilador o como biestable.
origen a una conductancia
diferencial negativa en un cierto
intervalo de la característica
corriente-tensión.
La presencia del tramo de
resistencia negativa permite su
utilización como componente
activo (amplificador/oscilador).
Una característica importante del
diodo túnel es su resistencia
negativa en un determinado
intervalo de voltajes de
polarización directa. Cuando la
resistencia es negativa, la
corriente disminuye al aumentar
el voltaje. Esencialmente, este
diodo es un dispositivo de baja
potencia para aplicaciones que
involucran microondas y que
están relativamente libres de los
efectos de la radiación.

Símbolo:

Aspecto físico:

17
 Sistema de Fecha: abril de
Gestión de la Regional Distrito Capital 2009
Calidad Centro Gestión de Mercados, Logística y Tecnologías de la Información Versión: 1
MÓDULO DE FORMACIÓN
REALIZAR MANTENIMIENTO PREVENTIVO Y PREDICTIVO Página 18 de 19
QUE GARANTICE EL FUNCIONAMIENTO DEL HARDWARE
DE LOS EQUIPOS

SÍMBOLOS ELECTRÓNICOS - DIODOS

DIFERENTES TIPOS DE DIODOS

Diodo Diodo rectificador
rectificador de onda LED
común completa

Diodo Diodo de
Diodo
supresor intensidad
láser
de tensión constante

Diodo
sensible a Diodo
Diodo túnel
la magnético
temperatura

Diodo Diodo
Diodo
bidireccional bidireccional
Schottky
NPN PNP

FOTODIODOS

Fotodiodo
Fotodiodo Fotodiodo Fotodiodo PNP de
común PNP NPN cátodo
común

18
 Sistema de Fecha: abril de
Gestión de la Regional Distrito Capital 2009
Calidad Centro Gestión de Mercados, Logística y Tecnologías de la Información Versión: 1
MÓDULO DE FORMACIÓN
REALIZAR MANTENIMIENTO PREVENTIVO Y PREDICTIVO Página 19 de 19
QUE GARANTICE EL FUNCIONAMIENTO DEL HARDWARE
DE LOS EQUIPOS

DIODOS ZENER

DIODOS VARICAP

19
