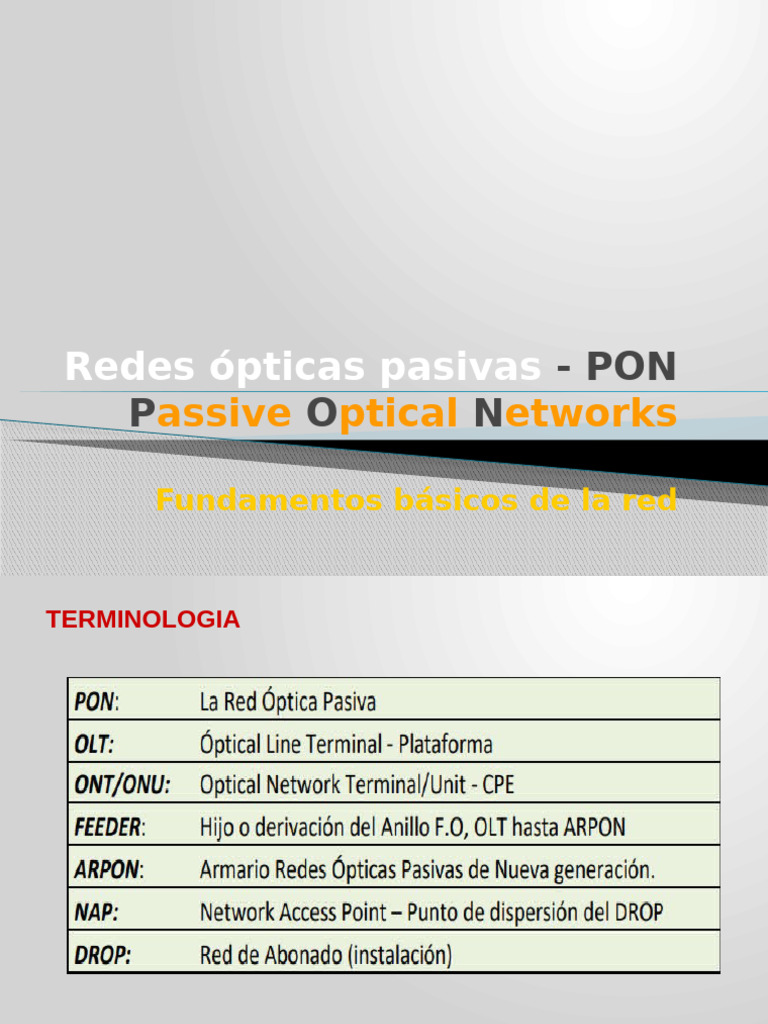

Redes ópticas pasivas - PON

Passive Optical Networks

Fundamentos básicos de la red

TERMINOLOGIA
 PASADO

FSAN (Full Service Access Network) - 1998

Estándar APON (ATM PON).
Datos - hasta 155 Mb/s simétrico.
Protocolo - ATM
Hasta 32 usuarios topología P2MP
2 longitudes de onda
 PASADO

FSAN (Full Service Access Network) - 2001

Estándar BPON (Broadband PON).
Datos hasta 622 Mb/s simétrico + video RF.
Protocolo - ATM
Hasta 32 usuarios topología P2MP
3 longitudes de onda
PRESENTE

EFM (Ethernet First Mile) - 2004

Estándar EPON ó GEPON (Ethernet PON).
IEEE 802.3ah.
Datos hasta 2,5 Gb/s simétricos
Protocolo Ethernet
Hasta 64 usuarios topología P2PM
2 longitudes de onda
PRESENTE

Unión Interamericana de Telco - 2004

Estándar GPON (GigabitPON).
UIT-T G.984
Datos hasta 2,5 Gb/s (Dw) y 1,25 Gb/s (Up)
Protocolo GEM (Método de encapsulamiento GPON)
Hasta 64 usuarios topología P2PM
2 longitudes de onda
FUTURO

EFM (Ethernet First Mile) - 2014

Estándar 10 GEPON
IEEE 802.3av.
Datos hasta 10 Gb/s simétricos
Protocolo Ethernet
Hasta 128 usuarios topología P2PM
2 longitudes de onda
FUTURO

Unión Interamericana de Telco - 2014

Estándar XGPON1 y XGPON2
UIT-T G.987
1 - Datos hasta 10 Gb/s (Dw) y 2,5 Gb/s (Up)
2 - Datos hasta 10 Gb/s simétricos
Protocolo GEM (Método de encapsulamiento GPON)
Hasta 128 usuarios topología P2PM
2 longitudes de onda
HISTORIA
ESTRUCTURA BASICA DE LA RED
ESTRUCTURÁ BÁSICA DE LA RED
SPLITTER OPTICO
SPLITTING 1x8

3,5 dB 3,5 dB 3,5 dB

10,5 dB
PERDIAS DE SPLITTER NOMINALES

División 1x2 1x4 1x8 1x16 1x32 1x62

dB 3,5 7,0 10,5 14,0 17,5 21,0

El nivel de splitting (división) total de la red, influye en la distribución del ancho

de banda entre los usuarios.

También influye en la distancia máxima hasta donde podemos entregar el

servicio, pues su atenuación limita esta distancia.
PERDIAS DE SPLITTER REALES

Tipo de Splitter 1x2 1x4 1x8 1x16 1x32 1x64

Pérdidas de inserción 3,7 dB 7,3 dB 10,7 dB 13,9 dB 17,1 dB 20,5 dB

Tipo de Splitter 2x2 2x4 2x8 2x16 2x32 2x64

Pérdidas de inserción 3,9 dB 7,5 dB 10,9 dB 14,1 dB 17,3 dB 20,7 dB
SPLITTING 1:64

21,0 dB
SPLITTING 1:64

21,0 dB
SPLITTING 1:64

21,0 dB
SPLITTING 1:64

21,0 dB
 ESTRUCTURA PARA UNE
Patchcord

Drop C C
ONT
C
1:8
FTO
Cross connection F Distribution
1:8 SP-2 Drop Patchcord
C C F

SP-1
C F F C C
OLT Feeder ONT
Cable
interiores NAP-1 FTO
FDH EN DOMO
C
6 SPL 1:8 = 384 HC
ODF GENERAL 1:8

SP-2
F Patchcord
Drop
C C
ONT
NAP-2
FTO

C
1:8 Patchcord
Drop
SP-2 C C
F ONT

FTO

NAP-8
 ESTRUCTURA PARA UNE

Patchcord

Drop C C
ONT
C
Cross connection 1:8
FTO
C C Feeder - A F Distribution
2:8 SP-2 Drop Patchcord
F F F
C F
OLT
Anillo Feeder SP-1
Cable C C
ONT
interiores F F
F
Feeder - B NAP-1 FTO

ODF GENERAL FDH EN DOMO

C
6 SPL 2:8 = 384 HC
1:8

SP-2
F Patchcord
Drop
C C
ONT
NAP-2
FTO

C
1:8 Patchcord
Drop
SP-2 C C
F ONT

FTO

NAP-8
OLT (Optical Line Terminal)

6 tarjetas de 8 puertos c/u

1 puerto = 64 HP
6 x 8 x 64= 3072 HP por shelf

Con tarjetas de 16 puertos c/u

6 x 16 x 64 =6144 HP por shelf

MA5603T
Huawei
OLT (Optical Line Terminal)

16 tarjetas de 8 puertos c/u

1 puerto = 64 HP
16 x 8 x 64= 8192 HP por shelf

Con tarjetas de 16 puertos c/u

16 x 16 x 64 =16384 HP por shelf

MA5600
Huawei
ODF (Optical Distribution Frame)
FDH (Fiber Distribution Hub)

Tipo Closure
SPLITTER OPTICO PARA FUSIÓN
NAP OUTDOOR (aéreo y muro)
SPLITTER OPTICO PRECONECTORIZADO
NAP OUTDOOR (tipo pedestal)
NAP INDOOR (tipo gabinete)
NAP INDOOR (tipo rack)
CABLE PARA DROP

Tipo plano
Chaqueta FRP
Figura 8

Mono Modo: SM
G.657A1
Tipo Loose
CABLE PARA DROP

500 m de longitud
+/-13 Kg de peso

1000 m de longitud
+/-18 Kg de peso
CONECTOR DE CAMPO

Tipo SC-APC
Prepulido
Mecánico
FTO (Fiber Terminal Outlet)

Unión tipo SC-APC

ONT (Optical Network Terminal)

Puerto Wi-Fi

Puerto óptico

Puertos POTS

Puertos Ethernet
PRESUPUESTO OPTICO

CLASE MÍNIMO (dB) MÁXIMO (dB)

A 5 20

B 10 25

B+ 13 28

C 15 30

C+ 17 32

PMAX  AODN  AMG  AMD

D
AH
PRESUPUESTO OPTICO

Los equipos clase B+ presentan unos niveles de potencia óptica del

transmisor y de sensibilidad del receptor de un valor tal que nos
permite tener un presupuesto óptico de unos 28 dB
aproximadamente.

Para calcular este presupuesto se puede utilizar la siguiente

expresión:

PRESUPUESTO ÓPTICO

AMAX PTX  S RX ELEMENTO Tx Rx UNIDAD

OLT +1,5 a +5 -28 dBm

ONT +0,5 a +5 -27 dBm

PRESUPUESTO OPTICO

Según la clase de equipos adquiridos, tenemos un presupuesto

óptico que nos va a definir la distancia máxima a la cual
podemos llevar el servicio. Para esto se puede utilizar la
siguiente expresión:

D
 AMAX  AODN  AMG 
AH

D
(P  S )  ( AC xN C )  ( AF xN F )  ( AE xN E )  ASP1  ASP 2  AMG 
AH
 EJEMPLO DE PRESUPUESTO OPTICO

C
1:8
Drop
1:8 F F F
SP-2 C C
C C F F F
ONT
OLT SP-1 Distribution
SFU
Feeder
ODF NAP Patchcord
Patchcord
FDH

Budget del OLT y ONT B+

Splitting total 1:64
Potencia mínima del OLT 1,5 dBm
Sensibilidad máxima del ONT - 27 dBm
Número de uniones por conector 5
Número de empalmes por fusión 6
Número de empalmes por conector mecánico 0
Atenuación del splitter 1 10,5 dB (splitter 1:8)
Atenuación del splitter 2 10,5 dB (splitter 1:8)
Atenuación del margen de guarda 2 dB
EJEMPLO DE PRESUPUESTO OPTICO

VARIABLE DESCRIPCIÓN VALOR TÍPICO UNIDAD

D Distancia máxima de la red < 20 Km Km

P Potencia mínima de salida del OLT +1,5 dBm

S Sensibilidad máxima de entrada del ONT -27 dBm

AC Atenuación debida a la unión de 2 conectores 0,5 dB

NC Número de uniones

AF Atenuación debida al empalme de 2 fibras por fusión 0,1 dB

NF Número de fusiones

AE Atenuación debida al empalme de 2 fibras por conector mecánico 0,5 dB

NE Número de empalmes mecánicos

ASP1 Atenuación del primer splitter 10,5 (1:8) dB

ASP2 Atenuación del segundo splitter 10,5 (1:8) dB

AMG Atenuación del margen de guarda 2 dB

AH Atenuación del hilo de fibra óptica 0,35 @1310nm dB/Km

EJEMPLO DE PRESUPUESTO OPTICO

D
1,5   27  (0,5 x5)  (0,1x6)  0  10,5  10,5  2dB
0,35dB / Km

D
28,5 (2,5)  (0,6)  0  10,5  10,5  2dB
0,35dB / Km

D
28,5  26,1dB
0,35dB / Km

2,4dB
D
0,35dB / Km

D 6,8Km
COBERTURA DE LA RED – SPLITTING 1x64

ONT
15 K
m
8 Km
OLT ONT

OLT clase B+

OLT clase C+
FUNCIONAMIENTO DEL DOWNLINK

Transmisión: Broadcasting
Acceso al medio: TDM- multiplexacion por
división de tiempo
FUNCIONAMIENTO DEL UPLINK

Transmisión: Unicasting
Acceso al medio: TDMA- acceso múltiple por
división de tiempo
