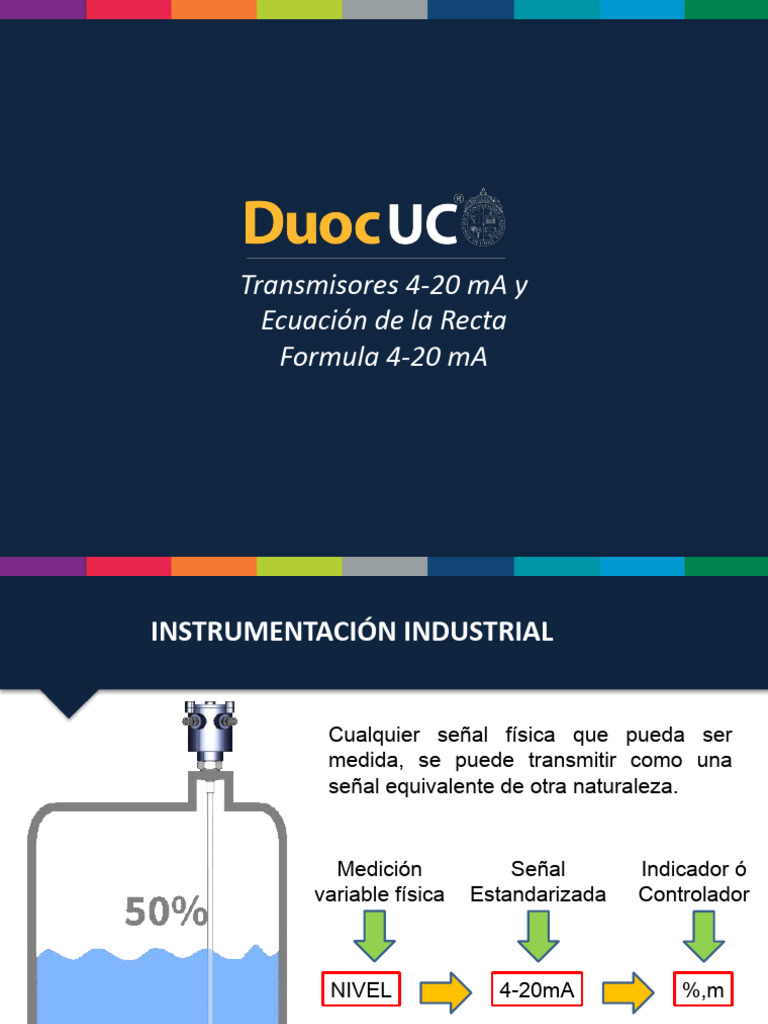

Transmisores 4-20 mA y
Ecuación de la Recta
Formula 4-20 mA
INSTRUMENTACIÓN INDUSTRIAL
Cualquier señal física que pueda ser
medida, se puede transmitir como una
señal equivalente de otra naturaleza.
Medición Señal Indicador ó
variable física Estandarizada Controlador
NIVEL 4-20mA %,m
Plano Cartesiano
NIVEL (%) SALIDA (mA)
0 4
25 8
50 12
75 16
100 20
Ejemplo Transmisor de Presión
TRANSMISOR DE PRESIÓN YOKOGAWA EJA
Rango del Transmisor: 0 a 120 psi
Valor Inferior del Rango (LRV): 0 psi
Valor Superior del Rango (URV): 120 psi
Salida Estandarizada: 4 a 20 mA
Ecuación de una Línea Recta
y = mx + b
b
16
VM (mA) = PV + 4
x
SPAN = 120
LRV URV
Ecuación de una Línea Recta
Fórmula Inicial:
F(x) = mx + b y = mx + b
Recordar:
• La función lineal se define por la ecuación f(x) = mx + b ó y = mx + b
llamada ecuación canónica.
• m es la pendiente de la recta.
• b es el intercepto con el eje Y.
• x es la coordenada de un punto.
Fórmula Final para calcular el valor medido en mA:
VM (mA) = PV + 4
Ejemplo 1
• Un transmisor de presión rango 0 a 120 psi y señal de salida 4-20 mA
esta midiendo 80 psi en una tubería de proceso. ¿Cuál es el valor, en
mA, transmitido por el instrumento?
VM (mA) = PV + 4
VM (mA) = + 4
VM (mA) =
• Recordar:
mA = miliamperios (corriente)
VM = valor medido
PV = variable proceso
SPAN = diferencia algebraica entre los valores superior e
inferior del alcance.
Ejemplo Transmisor de Temperatura
Rango: 50 a 250°C
LRV = 50°C
URV = 250°C
Salida: 4 a 20 mA
Ecuación de una Línea Recta
y = mx + b VM (mA) = PV
16
b
SPAN = 200
LRV URV
Ejemplo 2
• Un transmisor de temperatura rango 50 a 250°C y señal de salida 4-20
mA esta midiendo 120°C en una tubería de proceso. ¿Cuál es el valor,
en mA, transmitido por el instrumento?
VM (mA) = PV
VM (mA) =
VM (mA) = 9.6
Conversión Fórmulas
• Para convertir PV a mA:
VM (mA) = (PV-LRV) + 4
• Para convertir mA a PV:
PV = (VM - 4) + LRV
Transmisor de Presión con Señal Analógica 1-5 VDC
TRANSMISOR DE PRESIÓN ROSEMOUNT 2088
Rango del Transmisor: 0 a 10 bar
Valor Inferior del Rango (LRV): 0 bar
Valor Superior del Rango (URV): 10 bar
Salida Estandarizada: 1 a 5 VDC
Ecuación de una Línea Recta
y = mx + b
VM (V) = PV + 1
SPAN = 10
LRV URV
Ejemplo 3
• Un transmisor de presión rango 0 a 10 bar y señal de salida 1-5 V está
midiendo 6 bar en una tubería de proceso. ¿Cuál es el valor, en
Voltaje, transmitido por el instrumento?
VM (V) = PV + 1
VM (V) =
VM (V) = 3.4
Conversión Fórmulas
• Para convertir PV a V:
VM (V) = (PV-LRV) + 1
• Para convertir V a PV:
PV = (VM - 1) + LRV
Transmisor de Presión
Transmisor de Presión
• Datos:
Rango: 0 a 7.1 psi
Valor inferior del Rango (LRV): 0
Valor superior del Rango (URV): 7.1
Salida Estandarizada: 4 a 20 mA
PV: 3.55 psi
• Salida Corriente:
VM (mA) = (PV - LRV) + 4
VM (mA) = (3.55 - 0) + 4
VM (mA) =
Comparación Fórmulas
• Salida Corriente:
VM (mA) = (PV-LRV) + 4
• Salida Voltaje:
VM (V) = (PV-LRV) + 1
