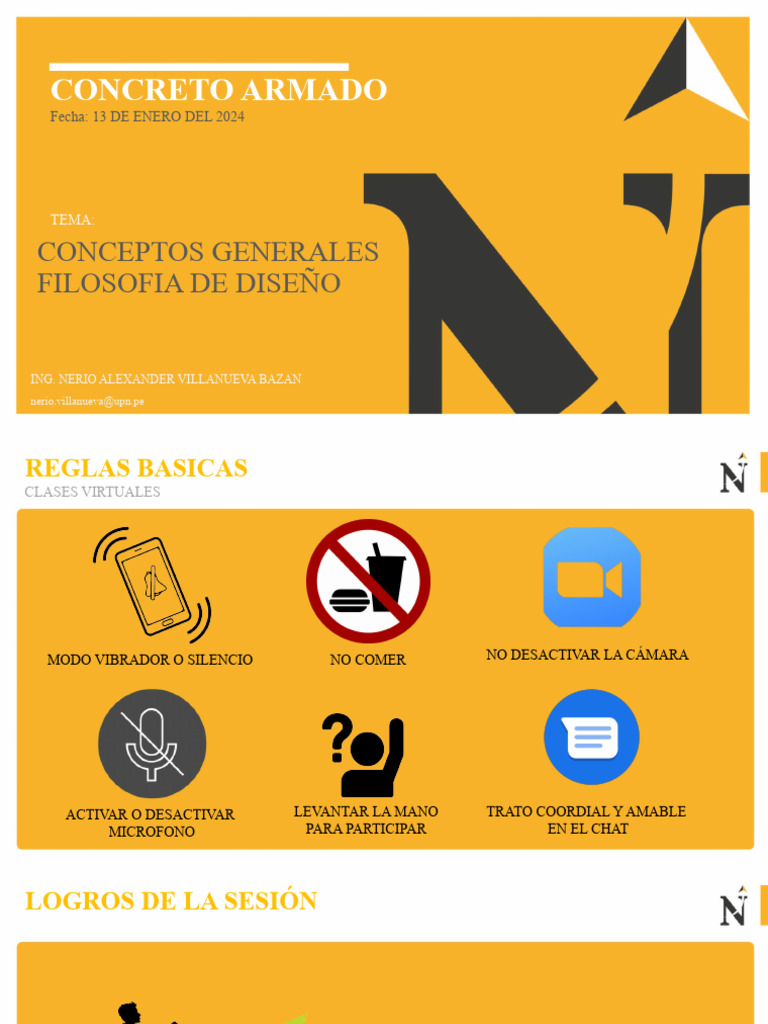

CONCRETO ARMADO

Fecha: 13 DE ENERO DEL 2024

TEMA:

CONCEPTOS GENERALES
FILOSOFIA DE DISEÑO

ING. NERIO ALEXANDER VILLANUEVA BAZAN

nerio.villanueva@upn.pe
REGLAS BASICAS
CLASES VIRTUALES

MODO VIBRADOR O SILENCIO NO COMER NO DESACTIVAR LA CÁMARA

ACTIVAR O DESACTIVAR LEVANTAR LA MANO TRATO COORDIAL Y AMABLE

MICROFONO PARA PARTICIPAR EN EL CHAT
LOGROS DE LA SESIÓN

AL FINALIZAR LA CLASE EL ESTUDIANTE PODRA

COMPRENDER LOS CONCEPTOS GENERALES DEL
CONCRETO ARMADO, PROPIEDADES Y COMPONENTES.
TAMBIEN EL ESTUDIANTE PODRA ENTENDER LA
FILOSOFIA DE DISEÑO QUE SE VA A UTILIZAR EN EL
PRESENTE DESARROLLO DEL CURSO.
COMPONENTES DEL CONCRETO
CONCRETO:
EL CONCRETO ES UNA MEZCLA ADECUADAMENTE DOSIFICADA, DE
CEMENTO, AGUA Y AGREGADOS FINO Y GRUESO. ADICIONALMENTE
SE LE PUEDE AÑADIR ADITIVOS, EN CASOS MUY ESPECIALES SE LE
PUEDE INCORPORAR AIRE PARA INCREMENTAR SU DURABILIDAD EN
BAJAS TEMPERATURAS.
EL CONCRETO ARMADO ES AQUEL AL CUAL SE LE HA INCORPORADO
VARILLAS DE ACERO PARA MEJORAR SU COMPORTAMIENTO ANTE
ESFUERZOS EXTERNOS.
NTP: 334.009 – ASTM C 150.

PROPIEDADES DEL CONCRETO:

• TRABAJABILIDAD
• PERDIDA DE CONSISTENCIA
• ASENTAMIENTO Y EXUDACION
• CALOR DE HIDRATACION
• CONTRACCION Y EXPANSION
CONO DE ABRAMS – PRUEBA DE SLUMP
COMPONENTES DEL CONCRETO
CEMENTO:
CEMENTO ES UN CONGLOMERANTE FORMADO A PARTIR DE UNA
MEZCLA DE CALIZA Y ARCILLAS CALCINADAS POSTERIORMENTE
MOLIDAS, QUE TIENE LA PROPIEDAD DE ENDURECERSE AL
CONTACTO CON EL AGUA. HASTA ESTE PUNTO LA MOLIENDA ENTRE
ESTAS ROCAS ES LLAMADA CLINKER, ESTA SE CONVIERTE EN
CEMENTO CUANDO SE LE AGREGA YESO, ESTE LE DA LA PROPIEDAD
DE PODER FRAGUAR Y ENDURECERSE.
ASTM C 150 - ASTM C 595 .
CARACTERISTICAS:
• RESISTENCIA INICIAL ELEVADA QUE DISMINUYE CON EL
TIEMPO.
• BUENA RESISTENCIA AL ATAQUES QUÍMICOS.
• RESISTENCIA A TEMPERATURAS ELEVADAS.
• USO APROPIADO PARA BAJAS TEMPERATURAS POR SER
MUY EXOTÉRMICO.
COMPONENTES DEL CONCRETO
AGREGADO FINO:
EL AGREGADO FINO ES UNA ARENA NATURAL O MANUFACTURADA,
PROVENIENTE DE LA DESINTEGRACION NATURAL O ARTIFICIAL DE
LAS ROCAS EL CUAL PASA POR LA MALLA DE 3/8” Y CUMPLE CON
LOS LIMITES ESTABLECIDOS EN LAS NORMAS NTP 400.037 – ASTM C
33
ESTA COMPUESTO POR PARTICULAS LIMPIAS DE UN PERFIL
PREFERENTEMENTE ANGULAR, DURO, COMPACTO Y RESISTENTE,
LIBRE DE CANTIDADES PERJUDICIALES DE POLVO, TERRONES,
MATERIA ORGANICA Y/O SALES.
CARACTERISTICAS:
• EL AGREGADO FINO DEBE TENER UNA GRANULOMETRIA
CONTINUA CON VALORES RETENIDOS ENTRE LAS MALLAS Nro. ANALISIS GRANULOMETRICO
04 Y Nro. 100 DE LA SERIE DE TYLER. TAMIZ % QUE PASA
• EL MODULO DE FINURA NO DEBERA SER MENOR A 2.30 NI 3/8" (9.50 mm) 100
Nro. 04 (4.75 mm) 95 - 100
MAYOR A 3.10
Nro. 08 (2.36 mm) 80 - 100
Nro. 16 (1.18 mm) 50 - 85
Nro. 30 (600 µm) 25 - 60
Nro. 50 (300 µm) 10 - 30
Nro. 100 (150 µm) 2 - 10
COMPONENTES DEL CONCRETO
AGREGADO GRUESO:
SE DEFINE COMO AGREGADO GRUESO AL MATERIAL RETENIDO
EN EL TAMIZ 4.75 mm (Nro. 04) Y QUE CUMPLE CON LOS LIMITES
ESTABLECIDOS EN LA NTP 400.037 – ASTM C 33, CONSTITUIDO POR
PARTICULAS DE ROCA PARTIDA, GRAVA NATURAL O TRITURADA.
EL ENSAYO EN LA MAQUINA DE LOS ANGELES ESTA
NORMALIZADO POR EL ASTM C 131 – 55 – 535.
CARACTERISTICAS:
• LA RESISTENCIA A LA COMPRESION DEL AGREGADO GRUESO
NO DEBERA SER MENOR A 600 KG/CM2.
• LA GRANULOMETRIA SELECCIONADA NO DEBERA TENER MAS LIMITE DE PARTICULAS PERJUDICIALES
DEL 5% DEL AGREGADO RETENIDO EN LA MALLA 1 ½” Y NO TAMIZ % QUE PASA
MAS DEL 6% DEL AGREGADO QUE PASA LA MALLA DE ¼“ Arcilla 0.25%

• TENER UNA GRANULOMETRIA PREFERENTEMENTE CONTINUA Partículas Blandas 5.00%

Material mas fino que la
Y HOMOGENEA. Malla Nro. 200
3.00%

• EL LAVADO DE LAS PARTICULAS DE AGREGADO GRUESO SE Carbón y Lignito 0.50%

Otros 1.00%
DEBERA HACER CON AGUA POTABLE O AGUA LIBRE DE
MATERIA ORGANICA O SOLIDOS EN SUSPENSION
COMPONENTES DEL CONCRETO
AGUA:
EL AGUA UTILIZADA EN LA PREPARACION Y CURADO DEL
CONCRETO
DEBE CUMPLIR CON LOS REQUISITOS DE LA NORMA NTP 339.088
Y DE PREFERENCIA SER POTABLE, DEBE DE ESTAR LIBRE DE
AZUCARES O SUS DERIVADOS IGUALMENTE LO ESTARA DE
CARACTERISTICAS:
SALES DE POTASIO O SODIO.
• EL AGUA PRESENTE EN LA MEZCLA REACCIONA
QUIMICAMENTE EN LA MEZCLA CEMENTANTE PARA LOGRAR:
(a) FORMACION DE LA PASTA VALORES PERMISIBLES DEL AGUA EN LA
PREPARACOIN DEL CONCRETO
(b) EN ESTADO NO ENDURECIDO FACILITA UNA ADECUADA Cloruros 300 ppm
MANIPULACION Y COLOCACION DE LA MISMA. Sulfatos 300 ppm
(c) EN ESTADO ENDURECIDO SE CONVIERTE EN UN
Sales de Magnesio 150 ppm
PRODUCTO TERMINADO CON PROPIEDADES Y CARACTERISTICAS
DESEADAS. Sales Solubles 500 ppm

PH >a7

Solidos en Suspensión 1,500 ppm

Materia Orgánica 10 ppm

ACERO DE REFUERZO
ES UNA ALEACION DE HIERRO Y CARBONO, ES UN MATERIAL
MUY VERSATIL YA QUE PUEDEN SER SOLDABLES, CUENTAN CON
CORRUGACIONES TIPO HIGH – BOND, PERMITIENDO UNA ALTA
ADHERENCIA AL CONCRETO.
NTP 339.189 – ASTM A 706

CARACTERISTICAS:
• CUENTA CON UNA LONGITUD ESTANDAR DE 9.00 m
• LAS BARRAS SON IDENTIFICADAS MEDIANTE
MARCAS LAMINADAS EN ALTO RELIEVE.
• LA COMPOSICION QUIMICA ESTA EN LA SIGUIENTE
TABLA.

ELEMENTO CARBONO MANGANESO FOSFORO AZUFRE SILICIO

MAX % 0.30 1.50 0.035 0.045 0.50

COMPONENTES DEL CONCRETO
= PASTA

= MORTERO
AGREGADO FINO

= CONCRETO
AGREGADO FINO AGREGADO GRUESO
TIPOS DE APOYO
APOYO FIJO/ARTICULADO
IMPIDE EL DESPLAZAMIENTO
TANTO HORIZONTAL COMO
VERTICAL, DEJANDO LIBRE
UNICAMENTE LA ROTACION.

APOYO EMPOTRADO
IMPIDE EL DESPLAZAMIENTO
TANTO HORIZONTAL COMO
VERTICAL Y DE ROTACION.
 DIAGRAMA TENSION VS DEFORMACION
ACERO
ASTM: SOCIENDAD AMERICANA PARA ENSAYOS Y MATERIALES
ASTM A370 – A615 – 706
EL ACERO ES UN MATERIAL ELASTO – PLASATICO

RESILIENCIA: CAPACIDAD DE UN MATERIAL DE

ABSORVER ENERGIA SIN QUE LLEGUE A DEFORMARSE
PERMANENTEMENTE
TENACIDAD: CAPACIDAD DE UN MATERIAL DE
ABSORVER ENERGIA DE DEFORMACION SIN ROMPERSE
O FRACTURARSE .
DEFORMACIONES
DEFORMACIONES
IRREVERSIBLES
RECUPERABLES

FRAGILIDAD: CAPACIDAD DE UN MATERIAL PARA ROMPERSE O

FRACTURASE SUFRIENDO POCA O NULA DEFORMACION
(CONCRETO)
DUCTILIDAD: CAPACIDAD DE UN MATERIAL DE ABSORVER
ENERGIA O DEFORMARSE SIN ROMPERSE (ACERO)
DIAGRAMA TENSION VS DEFORMACION
CONCRETO SIMPLE: P: CARGA AXIAL
ACI: 318 – 19 P

ENSAYO A LA COMPRESION
ASTM C 39
ASTM C 496
P

RELACION LINEAL
RELACION NO LINEAL

MIENTRAS MAS ALTA SEA LA RESISTENCIA DEL

CONCRETO, MAS FRAGIL ES SU
COMPORTAMIENTO.
DIAGRAMA TENSION VS DEFORMACION
CONCRETO SIMPLE:
ENSAYO A LA TRACCION

ENSAYO BRASILEÑO
METODO INDIRECTO
LOBO CARNEIRO (1948)
ASTM C 496
DIAGRAMA TENSION VS DEFORMACION
CONCRETO SIMPLE:

AGRIETAMIENTO

CONCRETO ARMADO:
