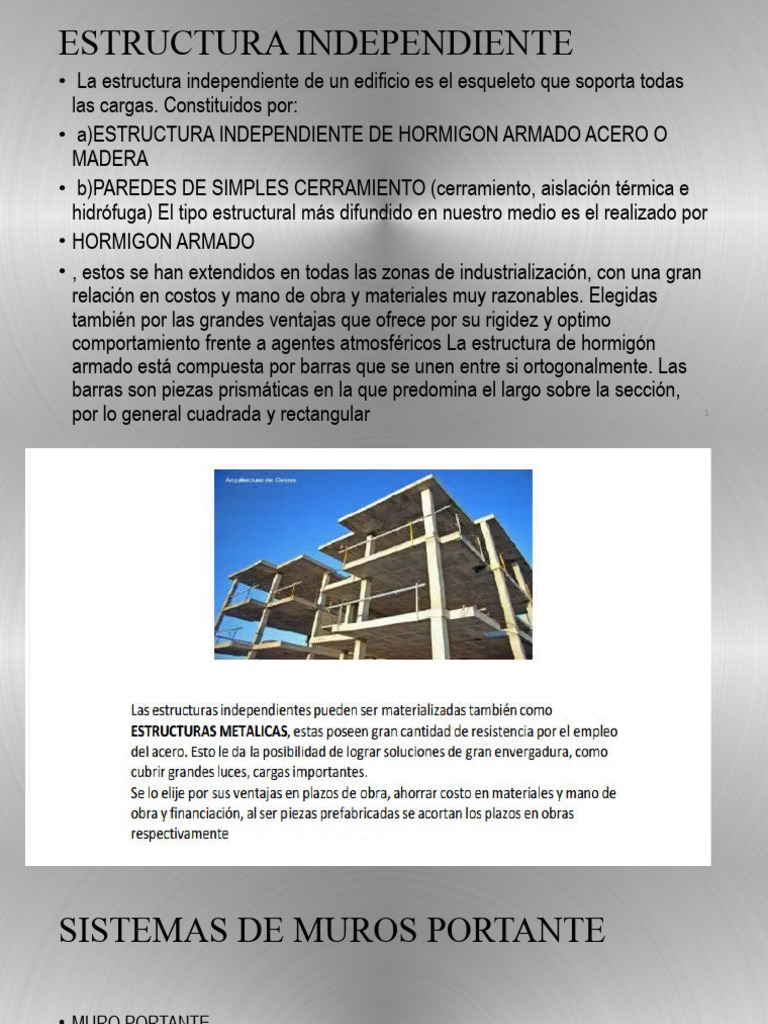

ESTRUCTURA INDEPENDIENTE

• La estructura independiente de un edificio es el esqueleto que soporta todas

las cargas. Constituidos por:
• a)ESTRUCTURA INDEPENDIENTE DE HORMIGON ARMADO ACERO O
MADERA
• b)PAREDES DE SIMPLES CERRAMIENTO (cerramiento, aislación térmica e
hidrófuga) El tipo estructural más difundido en nuestro medio es el realizado por
• HORMIGON ARMADO
• , estos se han extendidos en todas las zonas de industrialización, con una gran
relación en costos y mano de obra y materiales muy razonables. Elegidas
también por las grandes ventajas que ofrece por su rigidez y optimo
comportamiento frente a agentes atmosféricos La estructura de hormigón
armado está compuesta por barras que se unen entre si ortogonalmente. Las
barras son piezas prismáticas en la que predomina el largo sobre la sección,
por lo general cuadrada y rectangular 1
2
SISTEMAS DE MUROS PORTANTE

• MURO PORTANTE
• Se denomina MURO PORTANTE o MURO DE CARGA a las paredes de una edificación
que poseen función estructural, es decir, aquellas que soportan otros elementos
estructurales del edificio tales como
• Arcos, bóvedas, vigas o viguetas, losas, techos, etc.
• Sera portante cuando aprovechando su capacidad resistente a la compresión, se le confíe
la transmisión de cargas verticales, constituyéndose en apoyo del cerramiento horizontal.
• El muro portante es la “pared maestra” y debe de estar construida con materiales
resistentes, tales como,
• bloques de hormigón armado, ladrillo macizo y madera.
3
SISTEMAS CONSTRUCTIVOS
PREFABRICADOS
• Los sistemas constructivos prefabricados son un método que consiste en
armar y fundir previamente las partes estructurales que compondrán la
construcción. Estas se producen en una planta y son trasladadas a la obra
para que una vez ahí puedan ser ensambladas.

4
RESEÑA HISTÓRICA

5
PRIMEROS EDAD MODERNA EDAD
DESCUBRIMIENTOS CONTEMPORÁNEA
• EGYPTO: 3000 a.n.e • Boulton y Watt • 1950: se usa el proceso de
• ÁFRICA: 1400 a.n.e. inventan la viga doble colada continua para
• CHINA: 100 a.n.e. T. láminas de acero.
• Iron Bridge • Edificio de la Bolsa de
Comercio de París

6
https://www.arqhys.com/construccion/fotos/construccion/Acero-crucible.jpg https://carbosystem.com/wp-content/uploads/16064.jpg
 TORRE
EIFEL
1890
PUENTE VIERENDEEL 1902

7
ESTACIO OLÍMPICO DE MUNICH 1974 PUENTE DE LA LIBERTAD 1896 3/120
DEFINICIONES

8
DEFINICIONES

ACERO MATERIALES METÁLICOS

• Es una aleación de hierro-carbono • Tienen propiedades de

forjable con porcentajes de carbono conductividad y resistencia, así
variables hasta el 2 %. como brillo. Pueden ser doblados,
3% 3% HIERRO
cortados, fundidos y moldeados.
2% CARBONO
MAGNESIO
2% FÓSFORO Y AZUFRE
SILICIO

9
90% 5/120
 DEFINICIONES

ACERO DE
REFUERZO
Se coloca para para
absorber y resistir
esfuerzos provocados
por cargas, queda https://www.google.com/url?sa=i&source=images&cd=&ved=&url=https%3A%2F%2Fes.123rf.com
ahogado dentro del %2Fphoto_41239876_primer-plano-de-construcci%25C3%25B3n-trabajador-manos-que-trabajan-con-pinzas-en-la-fijaci
%25C3%25B3n-de-las-barras-de-refu.html&psig=AOvVaw1eZ_DfGf_Zg23tyOwHM5VG&ust=1575510294304844
hormigón. Puede ser
varillas, mallas
electrosoldadas,
cadenas etc.

HORMIGÓN
+
ACERO DE REFUERZO
=
HORMIGÓN ARMADO
10
https://mx.habcdn.com/photos/project/medium/armado-acero-losa-132158.jpg https://4.imimg.com/data4/PC/VB/ANDROID-39135383/product-500x500.jpeg 6/120
ESFUERZOS

HORMIGÓN
HORMIGÓN ARMADO

COMPRESIÓ COMPRESIÓ
N N

+ TRACCIÓN

+FLEXIÓN

11
7/120
http://3.bp.blogspot.com/-SxCWTQyHLo8/VQ3cZvF1P-I/AAAAAAAAALc/jMBg_Lhl3Mk/s1600/ejemplo%2Bde%2Btraccion.png
DEFINICIONES

ACERO ESTRUCTURAL

• Diseñados para la fabricación

de estructuras de edificios y https://www.google.com/url?sa=i&source=images&cd=&ved=2ahUKEwjYx8-f9JrmAhVuqlkKHXM3CBcQjRx6BAgBEAQ&url=http%3A%2F%2Fwww.apcetech.com
%2FBLOG%2Funcategorized%2Fdiseno-arquitectonico-con-estructuras-de-acero-expuestas%2F&psig=AOvVaw2HAYLs10iIIi_qk49aDglx&ust=1575511473859754

máquinas. Pueden ser vigas,

perfiles metálicos etc. Puede
reemplazar al acero de refuerzo.

12
http://www.cmic.org/wp-content/uploads/2018/08/Las-claves-de-la-construcci%C3%B3n-con-acero.jpg
EXTRACCIÓN Y FABRICACIÓN

13
9/120
 Desde canteras se extrae la piedra
que contiene hierro, se lleva a la
fábrica a ser triturada.
CARBÓN DE COQUE

ARRABIO

CAL

https://como-funciona.com/wp-content/uploads/2019/09/cal.jpg 14
10/120
https://slideplayer.es/slide/2988778/11/images/25/OBTENCI%C3%93N+DEL+ACERO.jpg https://thumbs.dreamstime.com/z/mina-cielo-abierto-extracci%C3%B3n-del-mineral-de-hierro-15195143.jpg
1. De la mina se toma una parte ganga: hierro con
impurezas
2. Una parte de mena: que es el mineral de hierro
puro.
3. Se echa en el alto horno una mezcla de mineral
de hierro con impurezas y un combustible
llamado Cok que separa las impurezas.
4. Resulta hierro casi puro con una pequeña
cantidad de carbono. A esto se le llama arrabio.
5. Este arrabio será el acero que tendremos en
estado líquido para pasar al siguiente proceso
que será darle forma o moldearlo.
15
https://www.areatecnologia.com/videos/ACERO.htm
EXTRACCIÓN Y FABRICACIÓN

16
12/120
https://steemitimages.com/DQmVfdsGtYftN4QzfuLgmXyPeMbMpBoGEjEMQMggkNN5VbV/w.jpg
PROCESO DE LAMINACIÓN

17
14/120
http://www.arquitecturaenacero.org/sites/default/files/aplicaciones-acero/materiales_04.jpg
