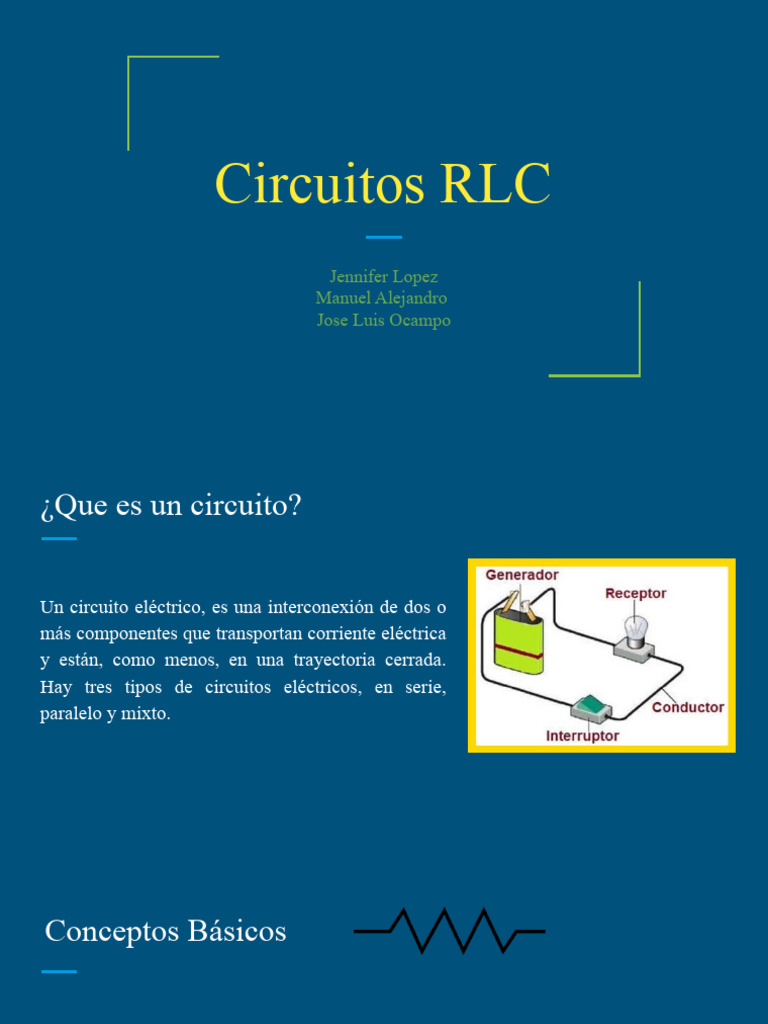

Circuitos RLC

Jennifer Lopez
Manuel Alejandro
Jose Luis Ocampo
¿Que es un circuito?

Un circuito eléctrico, es una interconexión de dos o

más componentes que transportan corriente eléctrica
y están, como menos, en una trayectoria cerrada.
Hay tres tipos de circuitos eléctricos, en serie,
paralelo y mixto.
Conceptos Básicos

Resistencia ( R ):

Elemento que causa una caída de

tensión al flujo de electricidad.

V=RI
Inductor ( L )

Elemento que almacena energía en forma de campo magnético. El inductor resiste al

cambio de corriente que fluye por el.
Capacitor ( C )

El condensador almacena energía en forma de campo eléctrico. El condensador resiste

el cambio de voltaje.

V = q
C
Circuitos electrónicos simples
Un ejemplo de circuito simple:

Generador y capacitor:

Si buscamos la intensidad y el voltaje v del

capacitor tenemos en cuenta la carga que obtiene
además de la salida del generador.

Por ejemplo obtenemos valores de una gráfica.

Vemos que i es un pulso entonces analizamos v
en tres momentos para encontrar la expresión.

Reference: Khan academy

Digamos que antes del pulso no hay voltaje ya que no
se a almacenado nada en el capacitor.

Durante, el capacitor acumula energía y el voltaje

aumenta entonces se puede usar la ecuación del
capacitor:

Si i es constante entonces :

Reference: Khan academy

En el cual solo se necesitaría reemplazar la carga y la

intensidad para saber el voltaje.
Circuitos RL

Un circuito RL es un circuito eléctrico que contiene una resistencia y una bobina en serie. Se dice
que la bobina se opone transitoriamente al establecimiento de una corriente en el circuito.

Tomado de : es.Khanacademy.org
Circuitos RC

Un circuito RC es un circuito eléctrico compuesto de resistencias y condensadores. Los

circuitos RC pueden usarse para filtrar una señal alterna, al bloquear ciertas frecuencias y
dejar pasar otras.

Tomado de : es.Khanacademy.org
¿Que es un circuito RLC?

En electrodinámica, un circuito RLC, es un circuito lineal que contiene una resistencia

eléctrica, una bobina y un capacitor, conectados en serie o paralelo.

Tomado de : es.Khanacademy.org
¿Como se usan las Ecuaciones diferenciales en este circuito?
La ecuaciones diferenciales se usan para
modelar el circuito.

Uno se basará en las relaciones de

corriente - voltaje en los elementos para
generar la ecuación.

Usando las leyes de Kirchhoff se puede

obtener los diferentes voltajes (v) con
respecto a la intensidad (i).

L=inductor , R=resistencia y
C = condensador Reference: Khan academy
Si usamos el LVK (ley de voltajes de Kirchhoff):

Remplasamos :

Queremos eliminar esa integral entonces

derivamos:

Lo que nos da: una ecuación diferencial

Que al solucionarla obtenemos la intensidad del

circuito en función del tiempo.

Ejemplo Solución: con K la amplitud de i y s la frecuencia Reference: Khan academy

 Plantear la ecuación que describe la carga y la corriente del siguiente
Ejercicio: circuito RLC en función del tiempo: q(t) i(t). Tener en cuenta que en un
tiempo t = 0 el circuito no está cargado.
Tiene la forma de una ecuación diferencial de segundo grado no homogénea
i
Como el uno es recíproco del
otro solo se trabaja con uno
Aplicaciones del circuito RLC

- Circuitos osciladores o variables de sintonización

- como un receptor de radio o televisor, donde los circuitos RLC se usan para seleccionar un rango
estrecho de frecuencias de las ondas de radio ambientales, esto se refiere a un circuito de
sintonización.

- Filtros de audiofrecuencias
- como un filtro pasa banda.

- Circuitos de pulso de descarga

Gracias
Referencias
http://lya.fciencias.unam.mx/jele/EDOs2k15.2/Libros/BlanchardP.DevaneyRL.&HallGR.1999.EcsDifrls.InternalThomson.pdf

https://prezi.com/pyjtu-evkowb/circuitos-rc-rlrcl/#:~:text=Que%20es%20un%20inductor%3F,cambios%20instant%C3%A1neos%20e
n%20la%20corriente.&text=Debido%20al%20espacio%20entre%20las,que%20se%20utiliza%20una%20resistencia.

https://es.khanacademy.org/science/electrical-engineering/ee-circuit-analysis-topic/ee-natural-and-forced-response/a/ee-rlc-natural-
response-derivation

http://repositorio.utc.edu.ec/bitstream/27000/867/1/T-UTC-0621.pdf
