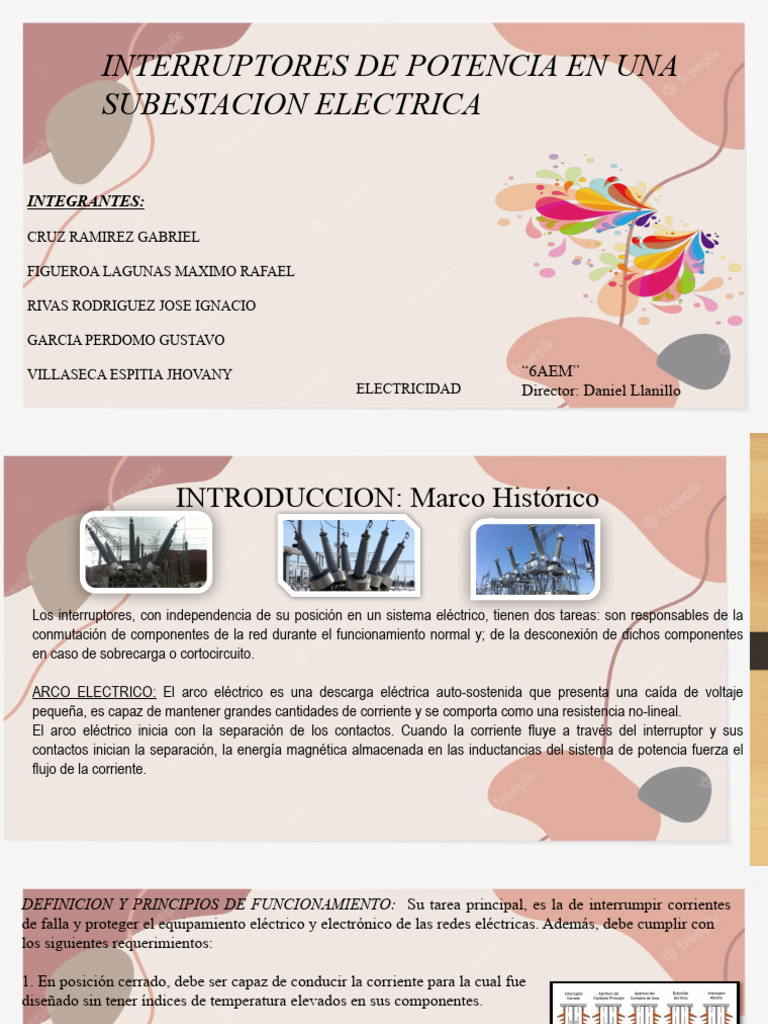

SUBESTACION ELECTRICA
INTEGRANTES:
Los interruptores, con independencia de su posición en un sistema eléctrico, tienen dos tareas: son responsables de la
conmutación de componentes de la red durante el funcionamiento normal y; de la desconexión de dichos componentes
en caso de sobrecarga o cortocircuito.
ARCO ELECTRICO: El arco eléctrico es una descarga eléctrica auto-sostenida que presenta una caída de voltaje
pequeña, es capaz de mantener grandes cantidades de corriente y se comporta como una resistencia no-lineal.
El arco eléctrico inicia con la separación de los contactos. Cuando la corriente fluye a través del interruptor y sus
contactos inician la separación, la energía magnética almacenada en las inductancias del sistema de potencia fuerza el
flujo de la corriente.
DEFINICION Y PRINCIPIOS DE FUNCIONAMIENTO: Su tarea principal, es la de interrumpir corrientes
de falla y proteger el equipamiento eléctrico y electrónico de las redes eléctricas. Además, debe cumplir con
los siguientes requerimientos:
1. En posición cerrado, debe ser capaz de conducir la corriente para la cual fue
diseñado sin tener índices de temperatura elevados en sus componentes.
2. Sin importar si el interruptor está en posición abierto o cerrado, debe ser capaz
De soportar cualquier sobre voltaje dentro de sus límites de diseño.
CARACTERISTICAS CLASIFICACION
Tipo de Operación Bajo voltaje: menor a 1 kV
Medio voltaje: 1 kV a 52 kV
Alto y Extra alto voltaje: 66 kV a
756 kV
Ultra alto voltaje: superior a 765 kV
Fallas en componentes
• 2.-Contactos
• 3.-Aislamientos
• 4.-Estructura/Tanque
• 5.-Otros
PRUEBAS ELECTRICAS EN UN INTERRUPTOR DE POTENCIA
1.-Factor de potencia
2.-Resistencia de contacto
3.-Resistencia dinámica
4.-Resistencia de aislamiento
5.-Tiempos sincronizados (apertura y cierre)
6.- Análisis de la corriente bobina y motor
7.-Tension Mínima
8.- Contactos auxiliares
9.-Discrepancia de contactos
Factor de potencia
Interpretación de resultados
• Prueba comparativa
• Se asemeja circuito resistivo con capacitivo en paralelo
Recomendaciones
• Cámara 20 mW
• Columna aislador 30 mW
• Limpieza externa previo a la prueba de elemento
Resistencia de contacto
Interpretación de resultados
• Tiene como objetivo detectar fallas en los contactos del equipo
Recomendaciones
• Valores comparados con especificaciones del fabricante
• Valores máximos de 100
• Diferencia de polos menor a 50%
TIPOS DE INTERRUPTORES
Interruptor en aire: En los interruptores en aire, los contactos abren y cierran en aire a presión atmosférica. Este
tipo de interruptores se emplean principalmente en sistemas de distribución demedia tensión, en lugares donde se
restringe el empleo de aceite o con alto grado de riesgo de explosión. El principio de extinción de arco de un
interruptor en aire es diferente de aquellos que emplean cualquier otro medio de interrupción.
.
Interruptor de soplo en aire: En este tipo de interruptores
el arco se desarrolla en una cámara de arqueo con medio de
interrupción por aire. La extinción del arco se logra por la acción
que ejerce un chorro de aire a alta presión, el cual se impulsa en el
entrehierro mientras se realiza la separación física de los contactos .
En los primeros diseños, durante la operación de apertura, el movimiento del aceite, el efecto refrigerante del hidrógeno
producido por la vaporización del aceite por el arco eléctrico y la separación de los contactos, eran los factores
necesarios para enfriar el canal del arco y producir la rigidez dieléctrica necesaria para interrumpir corrientes de falla
relativamente pequeñas, como se muestra en la figura
Figura 12 Cámara de arqueo interruptor gran El principio de operación de este dispositivo se basa en que la presión producida por la
volumen de aceite [3]. vaporización y disociación del aceite se retiene en la cámara de arqueo, mientras que el
contacto móvil se desplaza a través de una serie de placas aislantes. La separación entre
(a) contactos cerrados, (b) inicia separación de
las placas aislantes y el contacto es muy pequeña, por lo tanto, prácticamente no existe
contactos, arco eléctrico y producción de burbuja
de pérdida de presión dentro de la cámara hasta que el contacto móvil descubre una de las
hidrógeno alrededor del arco, (c) expulsión de los ventilas laterales creadas por el corte de una ranura en una de las placas.
gases de arqueo.
Interruptor de vacío: Un interruptor en vacío, el proceso de interrupción se desarrolla en vacío. Este tipo de
tecnología se emplea en equipos en media tensión, ya que interruptores para tensiones de 72.5 a 145 kV no son
comercialmente viables.
En principio, el interruptor en vacío tiene una cámara de interrupción de acero colocada en forma simétrica entre
dos aisladores de porcelana. Los diseños actuales tienen un escudo metálico alrededor de los contactos de arqueo.
El diámetro de los contactos y sus barras están diseñados para ajustarse con la cámara de arqueo y sus aisladores. Los
contactos móviles logran su desplazamiento gracias al empleo de fuelles metálicos.
“Sección transversal de una cámara de Diseño de contacto de interruptores de vacío
interrupción de vacío”
Interruptor en gas SF6:Estos interruptores emplean como medio de extinción gas Hexafloruro de Azufre.
El gas SF6 es un gas electronegativo con un excelente comportamiento dieléctrico y grandes propiedades de
extinción de arco eléctrico, lo que hace posible que se diseñen interruptores de potencia con menores dimensiones,
entre-hierros más pequeños y con menores costos de mantenimiento.
El comportamiento de la corriente arco durante el cruce por cero e inmediatamente después, tiene una gran
importancia en el proceso de interrupción corriente.
Interruptor de primera
generación
Interruptores de segunda generación
Posición Cerrado
Proceso de apertura
A) Posición B) Proceso de
C) Posición Cerrado
Cerrado apertura
Posición Abierto
Protecciones:
Los interruptores a pesar de ser capaces de detener una falla pueden provocarla si
se encuentran bajo condiciones irregulares de funcionamiento; por razones de bajo
nivel de presión de gas SF6, o por que no se encuentra energizado o que
simplemente no opere el disparo de alguno de sus polos. Ante este panorama es
necesario diseñar una protección que impida que una falla se extienda en la red al
operar incorrectamente un interruptor; la cual se denomina 50BF.
Normativas:
