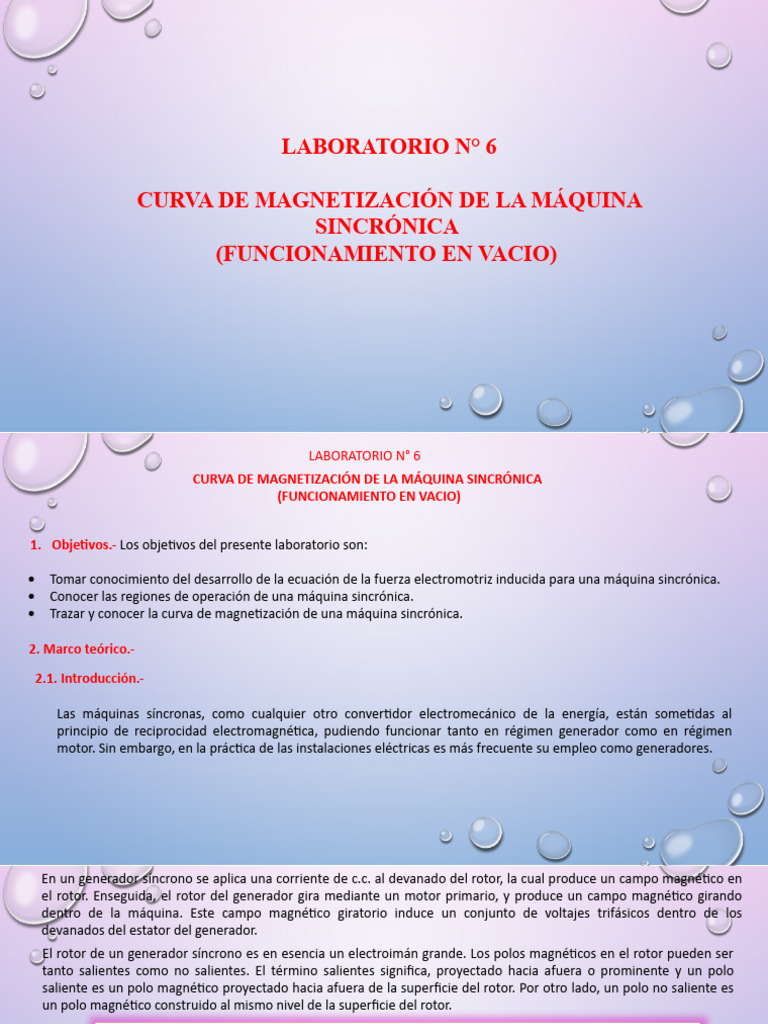

LABORATORIO N° 6

CURVA DE MAGNETIZACIÓN DE LA MÁQUINA

SINCRÓNICA
(FUNCIONAMIENTO EN VACIO)
 LABORATORIO N° 6
CURVA DE MAGNETIZACIÓN DE LA MÁQUINA SINCRÓNICA
(FUNCIONAMIENTO EN VACIO)

1. Objetivos.- Los objetivos del presente laboratorio son:

 Tomar conocimiento del desarrollo de la ecuación de la fuerza electromotriz inducida para una máquina sincrónica.
 Conocer las regiones de operación de una máquina sincrónica.
 Trazar y conocer la curva de magnetización de una máquina sincrónica.

2. Marco teórico.-

2.1. Introducción.-

Las máquinas síncronas, como cualquier otro convertidor electromecánico de la energía, están sometidas al
principio de reciprocidad electromagnética, pudiendo funcionar tanto en régimen generador como en régimen
motor. Sin embargo, en la práctica de las instalaciones eléctricas es más frecuente su empleo como generadores.
En un generador síncrono se aplica una corriente de c.c. al devanado del rotor, la cual produce un campo magnético en
el rotor. Enseguida, el rotor del generador gira mediante un motor primario, y produce un campo magnético girando
dentro de la máquina. Este campo magnético giratorio induce un conjunto de voltajes trifásicos dentro de los
devanados del estator del generador.
El rotor de un generador síncrono es en esencia un electroimán grande. Los polos magnéticos en el rotor pueden ser
tanto salientes como no salientes. El término salientes significa, proyectado hacia afuera o prominente y un polo
saliente es un polo magnético proyectado hacia afuera de la superficie del rotor. Por otro lado, un polo no saliente es
un polo magnético construido al mismo nivel de la superficie del rotor.
2.2. Principales aspectos constructivos de los devanados.-
Las máquinas síncronas, al igual que los demás tipos de máquinas eléctricas, están constituidas por dos
devanados independientes:
 Un devanado inductor construido en forma de arrollamiento concentrado o bien distribuido en ranuras,
alimentado por corriente continua, que da lugar a los polos de la máquina.
 Un devanado inducido distribuido formando un arrollamiento trifásico recorrido por corriente alterna.

2.3. Fuerza electromotriz inducida y curva de magnetización.-

Al girar el rotor a la velocidad , se inducen f.e.m.s. en los arrollamientos de las tres fases del estator, que van
desfasadas en el tiempo 120°, que corresponden a la separación espacial (en grados eléctricos) existente entre
las bobinas del estator.
Si consideramos que las espiras de cada fase están concentradas, y que el flujo concatenado por las mismas
varía entre los límites , el valor medio de la f.e.m. inducida en cada fase, en el transcurso de medio período de la
corriente alterna, tendrá la siguiente relación:
Como quiera que el valor eficaz de la f.e.m. es igual al valor medio multiplicado por el coeficiente de forma
de la onda producida, la f.e.m. eficaz tendrá una magnitud:
𝐸=4 𝐾 𝑓 𝑓 𝑁 ∅
Teniendo en cuenta que las espiras de cada fase están distribuidas sobre la periferia del estator, pudiendo
existir al mismo tiempo acortamientos en cada bobina. La f.e.m. resultante vendrá afectada por los
coeficientes de devanado, por lo tanto se tendrá la siguiente relación:
𝐸=4 𝐾 𝑓 𝐾 𝑑 𝐾 𝑝 𝑓 𝑁 ∅
Que es la ecuación general de la f.e.m. inducida en un alternador.
Tomando en cuenta que:
𝐾 𝑤 =𝐾 𝑑 𝐾 𝑝
Se tiene:
𝐸=4 𝐾 𝑓 𝐾 𝑤 𝑓 𝑁 ∅
Esta última ecuación se puede escribir de la siguiente manera:

𝐸=𝐾 𝑓 ∅
Así mismo tomando en consideración la Ley de Hopkinsson, se tiene la siguiente relación:

𝑬 =𝑲 ´ 𝒇 𝑰 𝒇
Donde:
= Factor de forma de onda.
= Factor de distribución.
= Factor de paso.
= Número total de espiras por fase.
= Flujo magnético medio por polo.
= Corriente de campo.

Se debe tomar en cuenta que las máquinas síncronas, son máquinas cuya velocidad de rotación (r.p.m.) está
vinculada rígidamente con la frecuencia de la red de corriente alterna con la cual trabaja, considerando la siguiente
ecuación:
𝟔𝟎 𝒇
𝒏=
𝒑
Donde es el número de pares de polos de la máquina.
Una característica importante del funcionamiento en vacio de la máquina síncrona, la constituya la curva , que
representa la f.e.m. en bornes de la máquina estando desconectada la carga en función de la corriente de excitación
(corriente de campo). La determinación de esta curva se realiza por vía experimental, para lo cual es necesario hacer
girar la máquina a la velocidad de sincronismo por medio del motor primario, y entonces se debe cambiar
gradualmente la corriente excitación desde cero hasta un cierto valor máximo correspondiente a la saturación y
desde este último nuevamente hasta cero. Las lecturas obtenidas de la f.e.m. en función de la corriente de
excitación se representan mediante dos ramas, una ascendente y otra descendente, de la característica. La
característica en vacio representa la curva media entre ambas ramas y tiene la forma del siguiente gráfico:
En el gráfico, se observan las regiones de operación de la
máquina síncrona (alternador), las cuales son:

AB = Región lineal, denominada región no saturada.

BC = Región saturada, denominada región de operación.
CD = Región sobresaturada, denominada región de no
operación por las altas pérdidas.
3. Equipo e instrumental para laboratorio.-
Para el presente laboratorio, se utilizara el siguiente equipo, instrumental y material:
 Una Máquina motriz
 Una dínamo con autoexcitación compuesto acumulativa, que tiene las siguientes características:
o Tensión nominal: Vn = 230 (V)
o Corriente nominal: In = 19,6 (A)
o Velocidad nominal: ωn = 1430 (rpm)
o Potencia nominal: Pn = 4,5 (Kw)
 Un motor de corriente continua con autoexcitación compuesto acumulativo, que tiene las siguientes
características:
o Tensión nominal: Vn = 220 (V)
o Corriente nominal: In = 31,5 (A)
o Velocidad nominal: ωn = 1500 (rpm)
o Potencia nominal: Pn = 5,7 (Kw)
 Un generador síncrono (alternador), que tiene las siguientes características:
o Tensión nominal: Vn = 220/380 (V)
o Corriente nominal: In = 9,6 (A)
o Velocidad nominal: ωn = 1500 (rpm)
o Frecuencia nominal: f = 50 (Hz)
o Potencia nominal: Sn = 6,3 (KVA)
 Instrumentos de medición: voltímetros, amperímetros.
 Un tacómetro.
4. Circuito para el laboratorio.-
5. Descripción del laboratorio.-

 Realizar el circuito de laboratorio, como se indica en el punto 4.

 Hacer funcionar el conjunto máquina motriz – dínamo; para tener tensión continua, la que será necesaria para el
funcionamiento de la máquina motriz del alternador (que es un motor de corriente continua).
 Posterior a la misma, se pone funcionamiento al conjunto máquina motriz del alternador – alternador trifásico,
hasta alcanzar la velocidad nominal, la que determina la frecuencia con la que opera el alternador.
 Teniendo el circuito de campo abierto ( = 0) y a velocidad nominal realizar la primera lectura de los distintos
parámetros.
 Habilitar el circuito de campo, de forma que circule el menor valor posible de corriente de campo, registrándose
las lecturas de los parámetros para cada modificación de la corriente de campo en crecimiento, hasta alcanzar la
región saturada del circuito magnético, donde a incrementos de la corriente de campo ya no se perciben
incrementos significativos del voltaje generado por el alternador síncrono.
 Habiendo alcanzado la región de saturación, debe reducirse sucesivamente la corriente de campo, registrando
las lecturas de los distintos parámetros para cada disminución de la corriente de campo, hasta lograr corriente de
campo cero (circuito de campo abierto), siendo la última lectura de datos del alternador.
 Cabe mencionar que durante todo el proceso, debe mantenerse la velocidad nominal constante.
6. Lecturas obtenidas en el laboratorios.-

7. Gráficos
8. Análisis de Resultados.-

a) Porque se realiza la curva de magnetización de la máquina sincrónica

b) Porque se realiza el funcionamiento en vacío de la maquina sincrónica
c) Desarrollar que son las pérdidas en el fierro en una máquina sincrónica, en forma teórica y
con gráficos.
d) Que es el flujo magnético y la fuerza magnetomotriz en una máquina sincrónica.
e) En forma teórica y con gráficos desarrollar las partes de una máquina sincrónica (desarrollar el
mismo en un cuadro comprensivo).

9. Documentos de referencia.-

Guía de Laboratorio. Ing. Victor Hugo Flores A.
