Ensayos o Pruebas de Transformadores

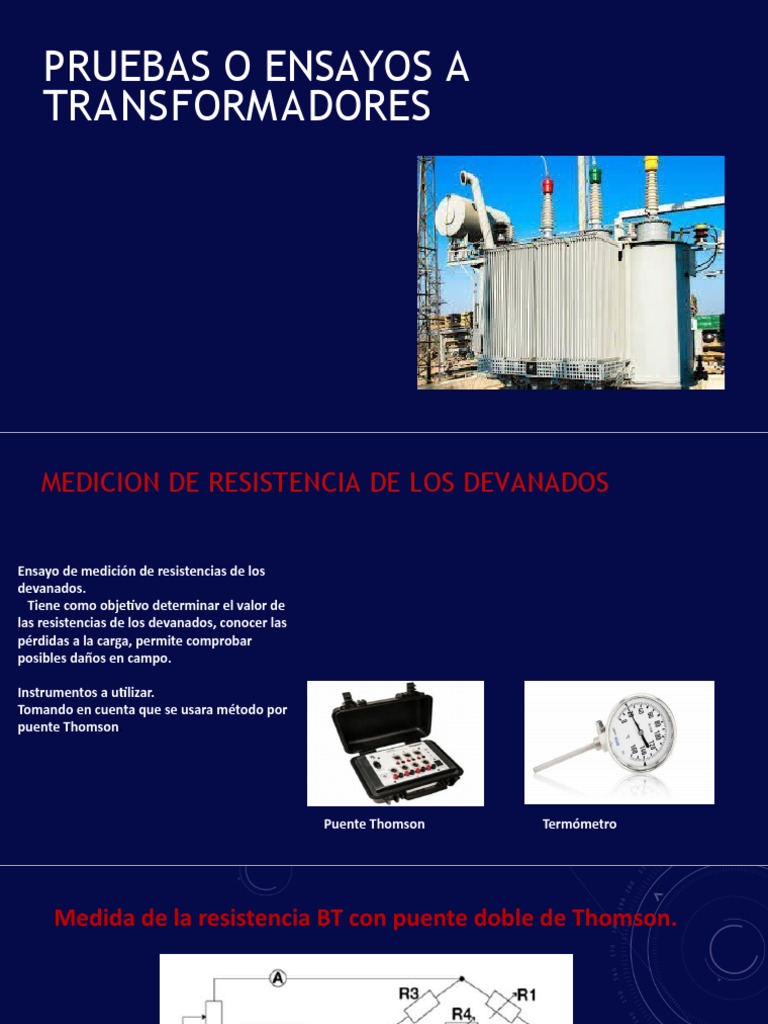

PRUEBAS O ENSAYOS A
TRANSFORMADORES
MEDICION DE RESISTENCIA DE LOS DEVANADOS
Ensayo de medición de resistencias de los

devanados.
Tiene como objetivo determinar el valor de
las resistencias de los devanados, conocer las
pérdidas a la carga, permite comprobar
posibles daños en campo.
Instrumentos a utilizar.
Tomando en cuenta que se usara método por
puente Thomson.
Puente Thomson Termómetro

Medida de la resistencia BT con puente doble de Thomson.
Cálculos.
RT = (2/3) x R (si los devanados están acoplados en Triángulo).
RT = 2 x R (si los devanados están acoplados en Estrella).
Siendo RT la resistencia equivalente entre dos fases, y R la resistencia de un devanado del transformador.
Con el puente de Thomson, se obtiene:
si R1 = R4 y R2 = R5.
Cálculo a 75 ºC.
Cuando la temperatura ambiente es distinta a 20 ºC debemos utilizar la relación siguiente:
Fórmula en la cual T depende de la naturaleza del metal. Para el cobre T = 235 y para el aluminio T =
225.
Si marcamos en unas coordenadas que la resistencia del cobre a – 235 ºC = 0, y sabiendo que la función
R = f (t) es lineal, podremos obtener las distintas resistencias a diferentes temperaturas.
Gráfica R = f (t). Relación resistencia/temperatura

Ejemplo
Se ha igualado la resistencia a 20 ºC al 100 % a partir de aquí
podremos trazar la recta de la figura. En el protocolo de
ensayos del transformador se indica la resistencia óhmica de
los devanados a 20 ºC. por medio de la fórmula siguiente,
podremos obtener el valor de la resistencia a 75 ºC para
transformadores en baño de aceite con devanados de cobre
(125 ºC para transformadores secos), que es la temperatura en
que son garantizadas las características del transformador por
el fabricante (pérdidas en carga, tensión de cortocircuito, etc.).
Antes de comenzar a efectuar el ensayo debemos de tener en mano la NORMA COVENIN 3172- 1995
4.2.3, la cual me indicara las condiciones de ensayo, la preparación y conservación de la muestra.
En la expresión de los resultados, se registrará la temperatura de devanados y la medición de

resistencias, se debe referir a temperatura que según la norma venezolana covenin 536 nos indique,
caso antes citado era 20 grados centígrados, usando la ecuación antes planteada.
INFORME (Aplicable para todos los ensayos).
FUENTES
Medida de la tensión de cortocircuito y pérdidas en carga en Transformadores secos
http://imseingenieria.blogspot.com.es/2016/02/medida-de-la-tension-de-cortocircuito-y.html
Ensayos de calentamiento en Transformadores
http://imseingenieria.blogspot.com.es/2016/06/ensayos-de-calentamiento-en.html
Ensayos de Transformadores: Medida de las pérdidas en vacío y de la corriente en vacío
http://imseingenieria.blogspot.com.es/2016/11/ensayos-de-transformadores-medida-de.html
Ensayo de verificación de polaridad y grupo vectorial (método
por corriente continua).
El interés primordial es para determinar cómo se encuentran los

devanados unos con respecto a los otros las bobinas de un
transformador monofásico, de modo que la dirección de tensión
secundaria se puede conocer cuando se conecten en paralelo os
transformadores, o bien formando bancos polifásicos.
Equipos e instrumentos.
Voltímetro de corriente continua.

Batería o fuente de corriente continua.
Voltímetro (preferiblemente analógico) fuente de corriente.

Prueba de polaridad con fuente de corriente continua.
Para la preparación y conservación de la muestra se indica en el punto 4.2.3

de la norma COVENIN 3172-1995.
Se puede realizar cómodamente mediante una fuente de alimentación de CC

(batería), un interruptor y un voltímetro de imán permanente de CC. A
continuación, se muestra este diagrama de conexión para este método con la
polaridad correcta de la batería.
El interruptor está conectado en serie con el devanado primario. Cuando el

interruptor se cierra, la batería se conecta al devanado primario y la
corriente pasa a través del devanado primario. El resultado es un enlace de
flujo en ambos devanados, lo que induce EMF en ambos devanados.
La polaridad positiva de la fem inducida en el devanado primario está en el
extremo donde se conecta el terminal positivo de la batería. Si el voltímetro
muestra una lectura positiva, la polaridad es correcta. Y si el voltímetro oscila Prueba de polaridad con fuente de corriente
hacia el lado negativo, la polaridad se invierte. Estos pasos se realizan tanto continua.
para el lado de alta como para el lado de bajo voltaje.
Informe.
Debe tener lo mínimo indicado en la tabla realizada en el primer ensayo
expuesto, correspondiente al punto 4.2.7 de la norma COVENIN 3172-1995
Fuente
https://industrysurfer.com/blog-industrial/ingenieria/ingenieria-electrica-
ingenieria/hogar/prueba-de-polaridad-del-transformador-esquema-y-
funcionamiento/
Ensayo de relación de transformación.
(método de comparación).
El objetivo es determinar la relación del número de vueltas o espiras
entre las bobinas de alta y baja tensión.
Fuente de corriente alterna.
Voltímetro de corriente alterna.
Transformador de relación conocida.
VOLTIMETRO TRANSFORMADOR FUENTE DE VOLTAJE

Diagrama de conexión para la prueba.
Para la preparación y conservación de la muestra está indicada en el punto 4.2.3 de la norma COVENIN 3172-1995.
Este método requiere del uso de un transformador cuya relación de transformación sea conocida e igual a la del
transformador a ensayar. Además, sus características deben ser similares a las de este último. Las caídas de tensión
en ambos transformadores deben ser prácticamente iguales.
Se puede realizar empleando cualquiera de los dos sistemas de conexión siguientes: diferencial o independiente.
Preferentemente la determinación debe efectuarse con la conexión diferencial.
a) Conexión Diferencial:
Según el circuito, se requiere de un voltímetro de tensión reducida y otro de
alcance adecuado a la tensión secundaria.
Se conecta el transformador a ensayar en paralelo con el transformador patrón,
con los bobinados secundarios en oposición, conectando los instrumentos como
se indica en el esquema.
Al aplicar la tensión U1 se cumple que:
Transformador patrón:
Transformador en ensayo:
Siendo:
KP = relación de transformación del transformador
patrón.
KE = relación de transformación del transformador
en ensayo.
U2 = tensión secundaria.
u = diferencia de tensiones.
De (1) y (2) se obtiene que: KP U2 = KE (U2 + u)
De donde la relación de transformación desconocida será:
La norma IRAM 2104 establece que se deben realizar

cuatro mediciones para distintos valores de la tensión
aplicada, adoptando como valor de la relación de
transformación al promedio de las mismas. Los
instrumentos deben ser clase 0,1 para obtener la
precisión necesaria en la determinación.
Confeccionamos la siguiente tabla con los valores
medidos para cada fase:
Para la fase U, por ejemplo, tendremos:
De la misma manera se obtiene para las otras

fases KE(V) y KE(W).
Luego, la relación de transformación será:
b) Conexión independiente: En este caso se conectan en paralelo
los bobinados primarios de los dos transformadores, conectando un
voltímetro en cada devanado secundario, como se indica en el
esquema.
Para la ejecución del ensayo se aplica tensión y se efectúa la lectura
simultánea de los voltímetros, intercambiando los instrumentos
para cada uno de los cuatro valores que deben aplicarse de la
tensión.
Como tensión secundaria se adoptan los promedios de valores
medidos en cada caso.
Al aplicar tensión se cumple que:
de donde se deduce que la relación de

transformación buscada estará dada
por:
Se realizan cuatro determinaciones para distintos valores de la tensión
aplicada, confeccionando la siguiente tabla para cada fase:
Donde V1 y V2 son los voltímetros utilizados.

U2 = tensión secundaria promedio del transformador patrón.
U2E = tensión secundaria promedio del transformador en ensayo.
La relación de transformación se determina para cada fase promediando los
cuatro valores. Luego se realizan las mismas mediciones para las otras dos
fases y se obtiene la relación de transformación final promediando las tres
fases.
Informe.
expuesto, correspondiente al punto 4.2.7 de la norma COVENIN 3172-1995.
Ensayo de medición de las perdidas y las corrientes en vacío.
El objetivo es determinar las perdidas en el hierro del núcleo, las cuales comprenden
perdidas por histéresis y perdidas por corrientes de Foucault.
Equipos e
instrumentos
Voltímetros.
Vatímetro.
Amperímetro.
VOLTIMETRO VATIMETRO AMPERIMETRO

Condiciones de ensayo
Para la preparación y conservación de la muestra (ir a el punto 4.2.3, de la norma
COVENIN 3172-1995), en cuanto a las condiciones de ensayo cumplir con las
especificaciones del punto 4.1, de la norma en estudio.
Diagrama eléctrico del ensayo en vacío.

Los pasos para llevar a cabo el ensayo de vacío de un transformador monofásico son los
siguientes:
1. El secundario del transformador se deja abierto.
2. Se conectan los siguientes elementos de medida:
o Un vatímetro al primario.
o Un amperímetro en serie con el primario.
o Un voltímetro al primario.
3. Se aplica la tensión nominal del secundario al primario.
4. Por último, se anotan las medidas observadas y se realizan los cálculos oportunos.
Si la tensión aplicada es la tensión nominal entonces
aparecerá un flujo magnético nominal. Como las
pérdidas en el hierro son función de la tensión aplicada, Como el secundario del
las pérdidas serán nominales. Por ello las pérdidas en el transformador está abierto, el
hierro son máximas a tensión nominal. Esta pérdida en primario absorbe la corriente de
el hierro máxima se mide utilizando el vatímetro. Como vacío, que incluye ciertas
la impedancia serie del transformador es muy pequeña pérdidas en el cobre. Esta
comparada a la de la rama de excitación, toda la corriente de vacío es muy
tensión de entrada cae en la rama de excitación. Por pequeña y como las pérdidas en
ello el vatímetro solo mide las pérdidas en el hierro. el cobre en el primario son
Este ensayo sólo mide las pérdidas en el hierro proporcionales al cuadrado de la
combinadas que constan de las pérdidas de histéresis y corriente, es insignificante. No
las pérdidas por corrientes de Foucault. hay pérdidas en el cobre en el
secundario porque no hay
A pesar de que las pérdidas por histéresis son menores corriente en el secundario.
que las debidas a las corrientes de Foucault, no se La corriente, la tensión y la
pueden despreciar. Las dos pérdidas pueden ser potencia se miden en el primario
separadas alimentando el transformador con una fuente para obtener la admitancia y el
de frecuencia variable, ya que las pérdidas de histéresis factor de potencia.
varían linealmente con la frecuencia y las corrientes de
Foucault varían con el cuadrado de la frecuencia.
Cálculos
La corriente I0 es muy pequeña.
Usando las ecuaciones anteriores,X0 y R0 se pueden obtener como,
La admitancia es el inverso de la impedancia. Por tanto:
La conductancia G0 se puede calcular como:
Por ello la susceptancia,
O bien,
W la lectura del vatímetro.
V1 es el voltaje nominal aplicado.
I0 es la corriente de vacío.
Im es el componente de imantación de la corriente de vacío.
Iw es la pérdida en el núcleo de la corriente de vacío.
Z0 es la impedancia de excitación.
Y0 es la admitancia de excitación.
Informe

expuesto, correspondiente al punto 4.2.7 de la norma COVENIN 3172-1995
Fuente
Ensayo de vacío - Wikipedia, la enciclopedia libre
Ensayo de medición de las perdidas debidas a la carga y tensiones de cortocircuito.
Este ensayo permite determinar: tensiones de cortocircuitos en los devanados, las pérdidas de los devanados bajo
condiciones de carga, las cuales comprenden; perdidas por efecto joule y perdidas adicionales, Impedancia de
cortocircuito.
La prueba se lleva a cabo desde el lado de alta tensión del transformador mientras el lado de baja tensión está
cortocircuitado. El voltaje de suministro requerido para circular la corriente nominal a través del transformador es
normalmente muy pequeño y es del orden de unos cuantos porcentajes del voltaje nominal y este voltaje del 5 % está
aplicado a través de primario. Las pérdidas en el núcleo son muy pequeñas porque el voltaje aplicado es solo unos
cuantos porcentajes del voltaje nominal y puede ser despreciado. Así, el vatímetro solo medirá las pérdidas en el
cobre.
Fuente de tensión, a frecuencia variable.
Voltímetro.
Amperímetro
Termómetro
Vatímetro.
Voltimetro amperímetro-voltimetro termómetro vatímetro fuente de F.

variable
Diagrama eléctrico del ensayo a tensiones a cortocircuito.
Para la preparación y condición de la muestra, será la indicada en el punto 4.2.3 de las normas COVENIN 3172-1995.
Condiciones de ensayo se debe cumplir lo especificado en el punto 4.1, de la norma antes mencionada y a su vez el equipo debe estar a
temperatura ambiente, sin excitación en un periodo de al menos tres horas.
Procedimiento.
1. Medir la temperatura ambiente y calcular el factor de relación de temperatura (Frt).
Frt=(Tk-Tr)/(Tk+Ta), donde Tk=234,5 °C para el cobre; y 225°C para el aluminio, grado eléctrico.
Ta= temperatura ambiente.
Tr= temperatura de referencia (ver norma COVENIN 536).
2. Se cortocircuita un devanado del transformador y se aplica al otro devanado una tensión sinusoidal y de frecuencia nominal hasta que
circule una corriente comprendida ente 25% y 100% de la corriente nominal.
3. La tensión de cortocircuito se obtiene con el promedio delas lecturas de los voltímetros, medidos en el devanado donde se aplica la
tensión.
4. Se corrige el valor obtenido, multiplicando la tensión de cortocircuito por el factor de corriente (FCC: relación la corriente nominal y la
corriente utilizada en el ensayo), además de los factores de transformadores de tensión y de corriente si así fuera el caso.
5. 5. El valor de las perdidas debido a la carga ya temperatura ambiente (Ta), se obtiene mediante siguiente forma: se tiene el valor de los
vatímetros, este valor se corrige multiplicando por el (FCC) al cuadrado.
6. Se calculan las perdidas adicionales, que son el resultado de la diferencia entre las perdidas debidas a la carga y las perdidas debido a la
resistencia. En tal sentido es necesario corregir las perdidas debidas a la resistencia a la temperatura ambiente, a la cual las perdidas debidas
a la carga fueron medias, tomando esta última temperatura como temperatura de referencia. Padta= Pccta-Prta. Prta= Prtm
((Tk+Ta)/(Tk+Tm)), donde
Padta: perdidas adicionales a temperatura ambiente.
Pccta: perdidas debidas a la carga y a temperatura ambiente, calculada en el punto (5).
Prta: perdidas debidas a la resistencia, medida a la temperatura Tm y referirá a la temperatura Ta.
Prtm: perdida debida a la resistencia, a la temperatura Tm.
Tm: temperatura a la cual se midió la resistencia Rm de los devanados en °C.
7. Las perdidas adicionales a temperatura de referencia (Tr), indicada en la noma COVENIN 536.
Padtr= Padta/Frt.
8. Las perdidas debido a la resistencia a la temperatura de referencia (Tr).

Prtr= Prta*Frt.
9. Las perdidas debidas a la carga a la temperatura de referencia.

Pcctr= Padtr+Prtr.
10. El cálculo de la impedancia de cortocircuito, se obtiene mediante la siguiente formula:

Zcc%= 100*√((Pcctr^2-Pccta^2)/(s^2))+(Vcc/Vn) ^2
Donde:
S: Potencia nominal del transformador en VA.
Vcc: tensión de cortocircuito corregida según lo especifica en punto (4).
Vn: tensión nominal del devanado en ensayo en V.
1 La medición de las perdidas en las tomas diferentes a la toma nominal, se debe corregir al valor apropiado de la corriente de
11.
toma.
12. En transformadores de tres devanados, las perdidas, deben ser medidas entre los devanados tomados por pares:
Entre los devanados 1 y 2.
En los tres casos se deja un devanado en circuito abierto.
13. Para transformadores de más de tres devanados, estos deben ser tomados por pares, siguiendo el mismo principio que para los
transformadores de tres devanados.
La resistencia de las conexiones utilizadas para los ensayos debe ser lo suficientemente baja para no influir en los resultados de las
mediciones, en el caso que sea imposible usar conexiones cuyas pérdidas puedan ser despreciadas en comparación con las
perdidas en el transformador debidas a la carga, deben tomarse en cuenta dichas perdidas.
Informe
Debe tener lo mínimo indicado en la tabla realizada en el primer ensayo expuesto, correspondiente al punto 4.2.7 de la norma
COVENIN 3172-1995.
Fuente
Ensayo de cortocircuito - Wikipedia, la enciclopedia libre
Normas COVENIN 3172-1995.
Ensayo de medición de aislamiento del circuito magnético.
Su objetivo es comprobar el aislamiento del núcleo magnético, en las empacadoras metálicas y las eventuales pantallas
magnéticas y eléctricas.
Transformador elevador de 4kV.
Voltímetro.
Cronometro.
Fuente de tensión sinusoidal variable de frecuencia nominal.
VOLTIMETRO TRANSFORMADOR CRONOMETRO FUENTE VARIABLE

Para preparacion y conservacion de la muestra, se debe tener presente lo indicado en el punto 4.2.3 de la norma COVENIN 3172-1995.
Procedimiento
Se interrumpen las conexiones de puesta a tierra del transformador.
Se aplica al núcleo una tensión de 2 kV a frecuencia industrial, durante un minuto.
Nota: se considerará exitosa la prueba, si no ocurren descargas en el aislamiento del núcleo.
Informe
Debe tener lo mínimo indicado en la tabla realizada en el primer ensayo expuesto, correspondiente al punto 4.2.7 de la norma COVENIN
3172-1995.
Fuente
Normas COVENIN 3172-1995.
ENSAYO POR TENSION INDUCIDA
ENSAYO POR TENSIÓN INDUCIDA
El objetivo de este ensayo es

evaluar las condiciones de
aislamiento que existe entre la
espiras de un mismo devanado,
entre los devanados y, estos,
Este ensayo permite detectar varios fallos ejemplo (1 y 2)
fallo entre espiras o (3 y 4) fallo entre devanados o fases. contra los tanques y cualquier
otro elemento a tierra.
Los Instrumentos o Equipos a utilizar para
realizar este ensayo son:
 Como fuente par esta práctica, se puede utilizar un sistema de tensión
aplicada maraca HIGH VOLTAGE Inc (USA), modelo ALT-120, con medición y
temporización incorporada. Año 2007.

Alimentación: 220v – 60Hz – 15 A monofásico.
Tensión de salida: 0 a 120 kv ; 0 a 60 k.v
Potencia: 7.2 KVA con carga resistiva – (1.3 nf @ 120 kv – 5.3 nf @ 60 kv)
Ciclo de Trabajo: @7,2 KVA 1 hora ON + 2 horas OFF; 4 KVA continuos.
Precisión de lectura: 2%
Kilovoltímetro: 0 a 3/60/120
Miliamperímetro: 0 250 uA – 0 a 1 mA – con multiplicador X1, X10, X100.
Protección: Contra sobre carga y cortocircuito

Placa características de un transformador
PREPARACION Y OBSERVACION DE LA MUESTRA
TRANSFORMADORES SUMERGIDOS EN ACEITE
En la preparación y conservación de la muestra nos
guiaremos según paso 4.2.3. de la norma COVENIN
3172-1995
En este paso consiste en verificar que debe
estar ensamblado con los aisladores y terminales
correspondientes al diseño.
Son transformadores sumergidos en
liquido aislante SI_____ ; NO __X___
Posee nivel apropiado de líquido aislante
apropiado para el ensayo SI_____ ; NO_____; NO
APLICA___X___.
Completar nivel si así lo requiere. TRANSFORMADORES SECOS
Verificación de elementos como
radiadores, gabinetes de control y otros elementos
que no afecten el ensayo pueden no estar presente
para el ensayo.
CONDICIONES EN EL ENSAYO
En las condiciones del ensayo (4.7.4.1) nos guiaremos según paso (4.5.4) de
la norma que consiste en (4.5.4.1 ) especificaciones de (4.1)
TALLER DEL FABRICANTE ____
LUGAR DEL LUGAR DE INSTALACIÓN __X__
LABORATORIO EXTERNO ____
ENSAYO OTRA ÁREA, ESPECIFIQUE__________
CONDICIONES DEBE ESTAR (10 °C Si se requiere agua de enfriamiento la temperatura

TEMP. AMBIENTE entre 40 °C) debe ser cualquier temperatura <= 25°C.
INDIQUE __27,4__ °C Se requiere agua de enfriamiento indique: SI____;
NO_____; NO APLICA___X___
Conectados a su toma de conexión
DEVANADOS SI___X__; NO_____
Conectados de otra manera SI_____;
NO___X___ explique e informe.
( 4.5.4.2) Tiempo de desconexión del equipo sin excitación debe

TIEMPO ser mayor >= 3 horas
DESCONEXIÓN Indique hora de desconexión__06:00 am___ hora a realizar
ensayo __10:00 am__ T.Desconx__4__ horas.
CONDICIONES DEL ENSAYO
(4.7.4.2) Calculo del tiempo de ensayo que se (4.7.4.3) Fme = frecuencia mínima de ensayo = __108,6
aplicará al transformador. __ Hz
FN = frecuencia nominal = _60_ Hz
Te= Tiempo de ensayo = __66,2__ segundos
VN = tensión nominal = __480 __V
Fe= frecuencia de ensayo en Hz __108,6__ Ve = tensión de ensayo = __960__ V
Te = 7200/Fe = 7200/108,6 Hz = 66,2 seg Fme= (Ve/(1.1*VN))*FN = (960 V/(1.1*480 V))*60
Hz
Fem= (960 V/(528 V)*60 Hz
Fem= 1.81*60Hz = 108,6 Hz
(4.7.4.4) Verificación de todos los circuitos del transformador deben estar abierto excepto el devanado por donde se aplicará la
tensión de ensayo.
Verificado SI__X___ ; NO _____
Antes del procedimiento debemos tomar en cuenta y ejecutar según sea el caso.
(4.7.5.5) Aislamiento uniforme SI__X___; NO_____ si es SI conectar a tierra uno o cualquiera de los devanados que no este
conectado a la fuente.
Aislamiento Escalonado SI____; NO_____ si es SI conectar a tierra el extremo con menor aislamiento, para asegurar una buena
distribución de tensiones a lo largo de éste.
(4.7.5.6) Es un transformador Trifásico SI__X___ ; NO_____ si es SI se permite aplicar la tensión de ensayo a las tres fases
individuales, entre los terminales de cada arrollado.
PROCEDIMIENTO
Reunimos los Datos para nuestro transformador.
Tensión de ensayo: 960 V
Tensión de ensayo 1/3 : 320 V tensión inicial
Corriente Nominal (según placa característica): 3007
Amp
Corriente Nominal 30%: 902,1 Amp
Te Tiempo de ensayo: 66,2 seg
CIRCUITO DEL
ENSAYO
Se aplicará en el devanado secundario el doble de la tensión nominal que es
igual a la tensión de ensayo.
Empezando(4.7.5.2) por una tensión no mayor 1/3 de la tensión de ensayo,

aumentando ésta lo mas rápido posible hasta alcanzar la tensión de ensayo y
asegurando que el aparato de medición indique el valor correspondiente.
(4.7.5.3) Tomando en cuenta que se va a producir una corriente de excitación
la cual no debe exceder 30% de la Corriente Nominal del Transformador y,
(4.7.5.4) mantener la tensión aplicada por el tiempo de ensayo ya antes
calculado. Una vez cumplido el tiempo de ensayo (4.7.5.7) se reduce
rápidamente la tensión de ensayo hasta llegar nuevamente a 1/3 de su valor
antes de interrumpir.
INFORME
BIBLIOGRAFIA:
Norma COVENIN 536 -1994
Norma COVENIN 3172 – 1995
https://googlegroups.com/group/conver2junio11/attach/bf550a3bc9925ae9/PRUEBA%20DE%20TENSION%20APLICADA
%20%5BMODIFICADA%5D.pptx?part=0.1 (UNIVERSIDAD GUATEMALA)
http://www.mediafire.com/file/kuy68h1rt942ojk/Ensayos_diel%C3%A9ctricos_transformadores.pdf
ENSAYO POR TENSIÓN APLICADA
ENSAYO POR TENSIÓN APLICADA
4.8.1 El objetivo de este ensayo

es evaluar el aislamiento entre
las bobina de alta y baja tensión
así como también el aislamiento
de éstas con respecto al chasis o
tanque y a tierra.
Los Instrumentos o Equipos a utilizar para realizar este
ensayo son:
 Como fuente par esta práctica, se puede utilizar un sistema de tensión
aplicada maraca HIGH VOLTAGE Inc (USA), modelo ALT-120, con medición y
temporización incorporada. Año 2007.

Alimentación: 220v – 60Hz – 15 A monofásico.
Tensión de salida: 0 a 120 kv ; 0 a 60 k.v
Potencia: 7.2 KVA con carga resistiva – (1.3 nf @ 120 kv – 5.3 nf @ 60 kv)
Ciclo de Trabajo: @7,2 KVA 1 hora ON + 2 horas OFF; 4 KVA continuos.
Precisión de lectura: 2%
Kilovoltímetro: 0 a 3/60/120
Miliamperímetro: 0 250 uA – 0 a 1 mA – con multiplicador X1, X10, X100.
Protección: Contra sobre carga y cortocircuito

4.8.3 PREPARACION Y OBSERVACION DE LA MUESTRA
3172-1995
APLICA___X___.
para el ensayo.
4.8.4 CONDIONES EN EL ENSAYO
En las condiciones del ensayo (4.8.4.1) nos guiaremos según paso (4.5.4) de
la norma que consiste en (4.5.4.1 ) especificaciones de (4.1)


(4.8.4.2) Ensayo en el * Tanque debidamente conectado a tierra, SI __X__ ; NO____

devanado de alta tensión * Cortocircuitar el devanado de baja tensión y conectar a
se debe verificar que: tierra. (_O.K_)
* La tensión se aplicará en el devanado de alta tensión.
(4.8.4.3) Ensayo en el * Cortocircuitar el devanado de alta tensión y conectar a

devanado de baja tensión tierra.
* La tensión se aplicará en el devanado de baja tensión.
4.8.5 PROCEDIMIENTO
Reunimos los Datos para nuestro transformador.
* Tensión de ensayo: 110 Kv Tabla 7 COVENIN 536
* Tensión de ensayo 1/3 : 36,6 kV tensión inicial
* Te Tiempo de ensayo: 60 seg
CIRCUITOS DEL
ENSAYO
EJEMPLO DE CONEXIÓN 3 Y 4
4.8.5 PROCEDIMIENTO
4.8.5.1 ENSAYO EN EL DEVANADO DE ALTA TENSIÓN
Se comienza inyectando una tensión no mayor 1/3 de la tensión de ensayo establecida en la norma covenin
536 y aumentar su valor lo más rápido posible hasta llegar al valor establecido por la norma, este valor se
mantendrá por 1 minuto; una vez alcanzado el tiempo se disminuye rápidamente hasta llegar a 1/3 de la tensión
de ensayo y luego interrumpirla.
4.8.5.2 ENSAYO EN EL DEVANADO DE BAJA TENSIÓN

Se aplica el mismo procedimiento 4.8.5.1
Consideración: Si se requiere realizar nuevamente el ensayo de rutina por Tensión Aplicada en un

transformador que ya ha satisfecho el ensayo según la norma, la tensión aplicada para estos nuevos ensayos no
debe sobrepasar el 75% de la tensión aplicada original.
INFORME
BIBLIOGRAFIA: Norma COVENIN 536 -1994

https://googlegroups.com/group/conver2junio11/attach/bf550a3bc9925ae9/PRUEBA%20DE%20TENSION
%20APLICADA%20%5BMODIFICADA%5D.pptx?part=0.1 (UNIVERSIDAD GUATEMALA)
4.9 ENSAYO DE HERMETICIDAD
El objetivo de este ensayo es permitir la inexistencia

de fuga de gas y de filtraciones de líquidos aislantes,
entre los componentes montados del transformador
como aisladores, conmutadores, válvulas, bridas, etc.
para así garantizar que no entre humedad al tanque
en condiciones normales de operación.
4.9.2 EQUIPOS E INTRUMENTOS PARA REALIZAR LA
PRUEBA
SISTEMA DE GAS INERTE
* Bomba de gas Inerte o fuente de aire seco

* Manómetro con escala mínima 0-1 kg/cm² o 0-15 PSI
Nuestros sistemas de aire inerte estándar, de longitud completa y mini de presión

positiva están diseñados para proteger el aceite del transformador en el tanque
principal de la oxidación y la absorción de humedad al mantener la presión del
tanque en los niveles preestablecidos adecuados.
Los sistemas utilizan un tanque de nitrógeno reemplazable y un manómetro de tres
etapas para un suministro de gas bajo. Se proporcionan alarmas de presión para
presiones de tanque altas y bajas. Mediante el uso de estos indicadores y válvulas
preestablecidos, nuestros sistemas de aire inerte mantienen la presión del tanque
del transformador entre 0,2 psi y 5,5 psi. Si la presión del tanque alcanza un mínimo
FUENTE DE AIRE SECO de 0,2 psi, se envía gas nitrógeno desde el cilindro de suministro de nitrógeno a
través del conjunto de la válvula reductora al tanque del transformador. Si la presión
del tanque supera los 5,5 psi, una válvula de alivio de presión se abre
automáticamente para purgar el exceso de presión del tanque.
4.9.2 EQUIPOS E INTRUMENTOS PARA REALIZAR LA PRUEBA
MANÓMETRO 0 -15 PSI https://youtu.be/HZAD9hFOQ2s
4.9.3 PREPARACIÓN Y CONSERVACIÓN DE LA MUESTRA
* VERIFICAR QUE EL TRANSFORMADOR ESTE ENSAMBLADO COMPLETAMENTE CON TODOS SUS ACSESORIOS
(__x__)
* VERIFICAR EL NIVEL APROPIADO DE LIQUIDO AISLANTE (__x__)
4.9.4 CONDICIONES DEL ENSAYO
TIPO DE GAS GAS INERTE (NITRÓGENO) _____

AIRE SECO __x__
PRESIÓN DE ENSAYO FORMA DEL TANQUE CILINDRICO 0,7 Kg/ cm² o 9,96 PSI ____
NO CILINDRICO 0,5 Kg/ cm² o 7,11 PSI __x__
TIEMPO DE ENSAYO Te: __6__ HORAS
TIPO DE TANSFORMADOR Monofásico ____

A ESTUDIAR Distribución aéreo ____
Sumergible __x__
Otro, indique ____
DISPOSITIVO DE
INHIBIDO __x__
SOBREPRESIÓN
Observación: Se puede realizar la conexión de inyección de gas inerte o aire seco a través de la toma de la
válvula de alivio o seguridad.
4.9.5 PROCEDIMIENTO
Se somete el transformador a la presión de ensayo especificada en la norma covenin 0,5

Kg/ cm² o 7,11 PSI según sea el tipo de transformador a estudiar: monofásico,
distribución aéreo, sumergible, redondo, cuadrado u otro. Durante 6 horas. Concluido el
tiempo de despresuriza y se coloca todo a la normalidad

Observación: Si el tipo de transformador no esta cubierto, por alguna norma Venezolana
Covenin; o si la norma no especifica la presión de ensayo del tanque, se aplicará la
presión de ensayo especificada y que aparece en la tabla Nro 2 de la norma.
4.9.7 INFORME
BIBLIOGRAFIA:
https://googlegroups.com/group/conver2junio11/attach/bf550a3bc9925ae9/PRUEBA%20DE%20TENSION
%20APLICADA%20%5BMODIFICADA%5D.pptx?part=0.1 (UNIVERSIDAD GUATEMALA)
4.10 ENSAYO DE AUMENTO DE TEMPERATURA
4.10.1 El objetivo de este ensayo es comprobar que, el aumento de temperatura que

presentará el transformador sometido a la condición de potencia nominal no excedera los
valores dados en la Norma Venezolana Covenin 536
4.10.2 EQUIPOS E INSTRUMENTOS

* Termómetro o termopar
* Cronómetro
*Fuente de Tensión Alterna
*Vatímetro
*Voltímetro
*Amperímetro
4.10.3 PREPARACIÓN Y CONSERVACIÓN DE
LA MUESTRA
4.10.3.1 TRANSFORMADOR TIPO DE ESTÁ SUMERGIDO EN LIQUIDO NIVEL DE LIQUIDO
COMPLETAMENTE TRANSFORMADOR AISLANTE SI ____ ; NO _x_ APROPIADO (__)
ENSAMBLADO (_O.K_)
ES UN
EL GABINETE ESTÁ ENSAMBLADO CON TODAS
TRANSFORMADOR
SUS TAPAS Y PUERTAS (_O.K_)
SECO SI _x_ ; NO ____
4.10.3.2 TRANSFORMADOR ESTÁ

EQUIPADO CON INDICADORES TÉRMICOS,
TC U OTROS EQUIPOS QUE DEBEN ESTAR
PRESENTE DURANTE EL ENSAYO (_O.K_)
LISTA DE CHECK LIST AL TANSFORMADOR EN PRUEBA LA CONSTANTE C = TK + 30 / TK + Ta DONDE Ta = A LA
N° ACTIVIDAD A VERIFICAR O.K NO CUMPLE NO APLICA 10 TEMPERATURA AMBIENTE EN °C Y TK=234,5 °C PARA EL COBRE X
Ó 225 °C PARA EL ALUMINIO
LA COMBINANCIÓN DE LOS CONMUTADORES ESTÁN EN LA
1 POSICIÓN PARA QUE DE LA MAYOR TEMPERATURA EN LOS X
DEVANADOS 4.10.4.6 ESTABILIZACIÓN TERMICA: EN TRANSFORMADOR TIPO
SECO, SE CONSIDERA QUE EL TRANSFORMADOR SE HA
11 ESTABILIZADO TERMICAMENTE SI EL AUMENTO DE X
EL ENSAYO DE AUMENTO DE TEMPERATURA SE DEBE RALIZAR TEMPERATURA NO VARIA MAS DE 2°C POR HORA POR UN
2 EN UN LUGAR LIBRE DE CORRIENTES AIRE COMO SEA POSIBLE X
PERIODO CONTINUO DE TRES HORAS.
SE PERMITE ACORTAR EL TIEMPO DEL ENSAYO CON EL USO DE

3 SOBRECARGA, POR ENFRIAMIENTO LIMITADO U OTRO X
METODO EN LA ETAPA INICIAL DEL ENSAYO TRANSFORMADOR SUMERGIDO EN LIQUIDO AISLANTE, SE
CONSIDERA QUE EL TRANSFORMADOR SE HA ESABILIZADO
4 SE DEBEN COLOCAR TERMOMETROS Y TERMOPARES EN:
12 TERMICAMENTE, SI EL AUMENTO DE TEMPERATURA DEL X
LIQUIDO AISLANTE NO VARIA MAS DE 2,5% O 1°C,
EN LOS TRANSFORMADORES SECOS DEL TIPO VENTILADO EN CUALQUIERA QUE SEA MAYOR DURANTE UN PERIODO DE 3
LA PARTE CENTRAL, PARTE SUPERIOR DEL NUCLEO, EN LOS HORAS CONTINUAS.
5 X
CONDUCTORES DEL DEVANADO DE BAJA TENSION Y EN LA
PARTE SUPERIOR DEL DEBANADO
6 EN LOS TRANSFORMADORES TRIFÁSICOS LAS MEDICONES SE X MEDICIÓN DE LA TEMPERATURA AMBIENTE: PARA LOS
DEBEN REALIZAR EN LA COLUMNA CENTRAL DE LA UNIDAD 13 TRANSFORMADORES ENFRIADOS POR AIRE SEGÚN SEA EL X
PUNTO 4.10.4.7.1, LA CUAL NO SERÁ MENOR A 10°C A 40°C
LOS TRANSFORMADORES SECOS DE TIPO ENCAPSULADO Y
NO VENTILADO LLEVA LOS TERMOPAR EN EL CENTRO, PARTE
7 X
SUPERIO, EN UNO DE LOS LADOS DE LA RESINA O EN CASO DE LA TEMPERATURA AMBIENTE SE OBTIENE DE LA LECTURA
SER POSIBLE EN LA CUBIERTA. OBTENIDA DE POR LO MENOS 3 TERMOPARES, COLOCADOS
14 DENTRO DEL RECIPIENTE, ESPACIADOS UNIFORMEMENTE AL X
EN LOS TRANSFORMADORES SUMERIDOS EN ASILANTE DEBE REDEDOR DEL TRANSFORMADOR BAJO ENSAYO.
8 LLEVAR UN TERMOPAR EN LA PARTE SUPERIOR DEL LIQUIDO X
AISLANTE SUMERGIDO A 5 CM DE LA SUPERFICIE
ESTOS DEBEN COLOCARSE MAS O MENO A LA MITAD DE LA

PARA TRANSFORMADORES SECOS CUANDO LA TEMPERATURA ALTURA DEL TRANSFORMADOR, A UNA DISTANCIA DE 1 mt A 2
AMBIENTE DIFIERE DE 30°C, SE DEBE CORREGIR EL AUMENTO 15 X
9 X mt DE ESTE, PROTEGIDOS DE CORRIENTES DE AIRE, DE
DE LA TEMPERATURA DEL DEVANADO; MULTIPLICANDO EL EMISIONES DE CALOR EMITIDOS POR ESTE O OTRAS FUENTES
AUMENTO MEDIO POR LA CONSTANTE C
SI LA CONSTANTE DE TIEMPO DEL TRANSFORMADOR ES DE 2

HORAS O MENOS, SE UTILIZAN RECIPIENTES PARA LOS
16 X
TERMOMETROS CON UNA CONSTANTE DE TIEMPO QUE NO
SOBREPASEN EL 150% DE ÉSTA.
SI LA CONSTANTE DEL TRANSFORMADOR BAJO ENSAYO ES

17 MAYOR DE 2 HORAS, LA DIFERENCIA DE LA CONSTANTE X
DETIEMPO DEL TRANSFORMADOR Y LA DE LOS RECIPIENTES
PUEDE LLEGAR A SER MAS O MENOS 1 HORA.
LA CONSTANTE DE TIEMPO DE LOS RECIPIENTES SE DETERMINA

18 COMO EL TEIMPO NECESARIO PARA QUE SU TEMPERATURA X
VARIE EN 6,3 °C, CUANDO EL AMIENTE CAMBIE BRUSCAMENTE A
10 °C
4.10.5 PROCEDIMIENTO
EL ENSAYO SE PUEDE REALIZAR POR UNO DE LOS SIGUIENTES
MÉTODOS
a) MÉTODO DE CARGA REAL
b) MÉTODO DE CORTOCIRCUITO
c) MÉTODO DE CARGA EN OPOSICIÓN
a) MÉTODO DE CARGA REAL

Este método consiste en energizar los devanados del
transformador a tensión nominal, luego se conecta una carga al
otro devanado (SECUNDARIO) hasta hacer circular la corriente
nominal o corriente de toma en los devanados, esperando el
tiempo suficiente hasta que el transformador estabilice
térmicamente, consiste en verificar que la temperatura no varie
más de 2°C por hora en un periodo continuo de tres horas.
4.10.4.6 Norma 3172-1995
4.9.7 INFORME
PRUEBA Y ENSAYOS A TRANSFORMADORES
IDENTIFICACION DEL EQUIPO EMPRESA A QUE PERTENECE FECHA DEL ENSAYO
TX3 A.P.C PLANTA MIGURT
27/08/2023
RESPONSIBLE DE LA PRUEBA HORA DE LA PRUEBA
MODELO/ SERIAL
80000072849403 RICHARD ARROLLO
10:00 AM
NORMA APLICADA METODO DE ENSAYO APLICADO
MÉTODO
COVENIN 3172 - 1995 ENSAYO DE AUMENTO DE TEMPERATURA CARGA REAL
AUMENTO DE TEMPERATURA TIEMPO DE ENSAYO (Te) SEG

2°C POR HORA 3 HORAS CONTINUA
OBSERVACIONES : LA TEMPERATURA DEL TRANSFORMADOR SE MANTIENE ESTABLE A CARGA REAL CUMPLIENDO
QUE ESTA SE ESTABILIZA A UN VALOR ADMISIBLE POR DEBAJO DE SU TEMPERATURA DE TRABAJO ESPECIFICADA
POR EL FABRICANTE Y POR LA NORMA COVENIN 3172-1995
BIBLIOGRAFIA:
4.18 ENSAYO DEL MEDICIÓN DE LA
RESISTENCIA DE AISLAMIENTO
El objetivo es determinar la tendencia del deterioro del
aislamiento, es decir; la baja resistencia con respecto a tierra
entre los devanados.
4.18.2 EQUIPOS E INSTRUMENTOS

Megaohmétro de 5 kv y resistencia
media a escala 10 Gohm
3172-1995
APLICA___X___.
para el ensayo.
* La muestra debe tener un mínimo de 10 minutos en reposo (_x_)

* Limpiar de manera adecuada todos los aisladores (_x_)
* Conectar la puesta a tierra del transformados (_x_)
* No debe estar conectada los devanados de alta tension y baja tension al neutro (_x_)
* Verificar que los devanados no estén interconectados internamente a tierra si (___); no (_x_)
Si es si, no se podrá hacer la prueba con respect a tierra y si es no se continua con la prueba.
* Puentear todas las salidas de alta tension y las de baja tension. (_x_)
Medir la temperature del aceite, si el transformador esta

sumergido en liquid aislante
Medir la Resistencia de cada conjunto de los devanados y
tierra manteniendo las lecturas por 1 min
a) Conexiones a realizar para tomar las lecturas.

* ALTA TENSIÓN VS BAJA TENSIÓN + TIERRA + CHASIS + TERCIARIO
* BAJA TENSIÓN VS ALTA TENSIÓN + TIERRA + CHASIS + TERCIARIO
* TERCIARIO VS ALTA TENSIÓN + BAJA TENSIÓN + TIERRA + CHASIS
*TIERRA VS ALTA TENSIÓN + BAJA TENSIÓN + CHASIS
No todos los transformadores tienen terciario.
Nota: si el transformador a evaluar esta sumergido en líquido

evaluar la temperature y aplicar el factor de corrección a 20 C
según tabla 8 norma covenin 3172
4.18.6 INFORME
TX3 A.P.C PLANTA MIGURT 27/08/2023
MODELO/ SERIAL RESPONSIBLE DE LA PRUEBA HORA DE LA PRUEBA
80000072849403 RICHARD ARROLLO 10:00 AM
NORMA APLICADA METODO DE ENSAYO APLICADO MÉTODO
ENSAYO DE MEDICION DE LA
COVENIN 3172 - 1995 RESISTENCIA DE AISLAMIENTO
TIEMPO POR PRUBA
1 MINUTO
OBSERVACIONES : EXISTEN DOS CRITERIO 1 QUE EL ASILAMIENTO SEA MAYOR AL RECOMENDADO SEA
EL MODELO Y TENSION NOMINAL DEL TRANSFORMADOR. EN NUESTRO CASO SE PUEDE DECIR QUE EL
TRANSFORMADOR TIENE BUEN ASILAMIENTO PORQUE LO MINIMO PARA UNA TENSION 14.490 Kv
RESISTENCIA MINIMA ES DE 410 Mohm Y NUESTRO RESULTADO FUE DE 8.560 Mohm
EL CRITERIO 2 ES QUE EL FACTOR DE ABSORCION DEBE SER MAYOR A 1,5. EN NUESTRO CASO ES DE
3,00 ESTO INDICA MIESTRAS MAYOR SEA ESTE FACTOR MEJOR AISLAMIENTO TIENE, YAQUE PRESENTA
MENOS HUMEDAD Y CONTAMINACIÓN.
Bibliografía:
https://es.linkedin.com/pulse/ensayos-el%C3%A9ctricos-en-transformadores-1-factor-barreto-baptista
https://es.megger.com/medidores-de-resistencia-de-aislamiento-de-15-kv-mit1525
4.19 ENSAYO DEL MEDICIÓN DEL
FACTOR DE POTENCIA DEL AISLAMIENTO
El objetivo es proporcionar la indicación de la calidad de
aislaiento que posee el equipo a prueba, en sus devanados
con respect a tierra . TAN
DELTA
4.19.2 EQUIPOS E INSTRUMENTOS TESTER
Método de los vatios / volamperes
Hoy en día existen equipos que

son capaces de inyectar la
tensión según sea el método y
arrojar los resultados de la
prueba directamente sin
realizar cálculos manuals. De
aqui es lo importante de
conocer el procedimiento https://www.doble.com/
básico para la fabricación de product/m4100/?lang=es
estos intrumentos.
3172-1995
APLICA___X___.
para el ensayo.
Se debe cumplir con las especificaciones de (4.1)



• Desconectar los neutros de cada devanado que esten

conectados a tierra.
• Cortocircuitar cada devanado.
• Aplicar un voltaje igual al nominal o que no exceda al

voltaje nominal CA del transformador y, tomar la
mediciones según arroje el equipo de medición.
CH= AISLAMIENTO ENTRE DEVANADOS DE ALTA Y LAS PARTES PUESTA A
TIERRA.
CL= AISLAMIENTO ENTRE DEVANADOS DE BAJA TENSIÓN Y LAS PARTES
PUESTA A TIERRA.
CHL= AISLAMIENTO ENTRE LOS DEVANADOS DE LATA Y BAJA TENSIÓN
Valores Medidos en cada Lectura

mVA= (mili-volt-amp)= potencia aparante de aislamiento.
mW= (mili wattios) = perdidas de aislamiento
CH, CL, CHL = capacitancia de asilamiento
Una vez determinado los valores mVA y mW para los
aislamientos individuales , calculamos el factor de
Potencia
Cos Ø (%)= (mW/ mVA)*100
EJEMPLO: Cos Ø (%)= 0,785

mW = 7,62 mW
mVA= 970,3 mA
Fp= 0,785 <=1
Nota: si el transformador a evaluar esta sumergido en

líquido evaluar la temperature y aplicar el factor de
corrección a 20 C según tabla 9 norma covenin 3172
4.19.7 INFORME
TX3 A.P.C PLANTA MIGURT
27/08/2023
RESPONSIBLE DE LA PRUEBA HORA DE LA PRUEBA
MODELO/ SERIAL
80000072849403 RICHARD ARROLLO
10:00 AM
NORMA APLICADA METODO DE ENSAYO APLICADO
MÉTODO
COVENIN 3172 - 1995 ENSAYO DE MEDICION DEL METODO DE LOS VATIOS

FACTOR DE /VOLTAMPERES
TENSION DE ENSAYO
10.000 Kv
OBSERVACIONES : En esta prueba se pudo determinar si el aislamiento ha experimentado

cambios físicos en su estructura; ya sea por contaminación, esfuerzos electromecánicos,
humedad, envejecimiento de la estructura dieléctrica en el aislamiento del transformador. La
cual se encuentra todo en condiciones aceptables el Fp = la norma dice que debe ser <=1
BIBLIOGRAFIA:
https://es.linkedin.com/pulse/ensayos-el%C3%A9ctricos-en-transformadores-1-factor-barreto-baptista
https://www.doble.com/product/m4100/?lang=es
https://www.youtube.com/watch?v=4dN3QvDXkNs
https://www.youtube.com/watch?v=7LNgaGQ9Kcg

Ensayos o Pruebas de Transformadores

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Ensayos o Pruebas de Transformadores

Cargado por

Copyright:

Formatos disponibles

PRUEBAS O ENSAYOS A

Ensayo de medición de resistencias de los

Puente Thomson Termómetro

Cuando la temperatura ambiente es distinta a 20 ºC debemos utilizar la relación siguiente:

Gráfica R = f (t). Relación resistencia/temperatura

En la expresión de los resultados, se registrará la temperatura de devanados y la medición de

El interés primordial es para determinar cómo se encuentran los

Voltímetro de corriente continua.

Voltímetro (preferiblemente analógico) fuente de corriente.

Para la preparación y conservación de la muestra se indica en el punto 4.2.3

Se puede realizar cómodamente mediante una fuente de alimentación de CC

El interruptor está conectado en serie con el devanado primario. Cuando el

VOLTIMETRO TRANSFORMADOR FUENTE DE VOLTAJE

Al aplicar la tensión U1 se cumple que:

La norma IRAM 2104 establece que se deben realizar

Para la fase U, por ejemplo, tendremos:

De la misma manera se obtiene para las otras

Al aplicar tensión se cumple que:

de donde se deduce que la relación de

Donde V1 y V2 son los voltímetros utilizados.

VOLTIMETRO VATIMETRO AMPERIMETRO

Diagrama eléctrico del ensayo en vacío.

La admitancia es el inverso de la impedancia. Por tanto:

La conductancia G0 se puede calcular como:

Por ello la susceptancia,

Debe tener lo mínimo indicado en la tabla realizada en el primer ensayo

Voltimetro amperímetro-voltimetro termómetro vatímetro fuente de F.

8. Las perdidas debido a la resistencia a la temperatura de referencia (Tr).

9. Las perdidas debidas a la carga a la temperatura de referencia.

10. El cálculo de la impedancia de cortocircuito, se obtiene mediante la siguiente formula:

VOLTIMETRO TRANSFORMADOR CRONOMETRO FUENTE VARIABLE

ENSAYO POR TENSIÓN INDUCIDA

El objetivo de este ensayo es

temporización incorporada. Año 2007.

Tensión de salida: 0 a 120 kv ; 0 a 60 k.v

Ciclo de Trabajo: @7,2 KVA 1 hora ON + 2 horas OFF; 4 KVA continuos.

Miliamperímetro: 0 250 uA – 0 a 1 mA – con multiplicador X1, X10, X100.

Protección: Contra sobre carga y cortocircuito

CONDICIONES DEBE ESTAR (10 °C Si se requiere agua de enfriamiento la temperatura

( 4.5.4.2) Tiempo de desconexión del equipo sin excitación debe

Empezando(4.7.5.2) por una tensión no mayor 1/3 de la tensión de ensayo,

ENSAYO POR TENSIÓN APLICADA

4.8.1 El objetivo de este ensayo

 Como fuente par esta práctica, se puede utilizar un sistema de tensión

temporización incorporada. Año 2007.

Tensión de salida: 0 a 120 kv ; 0 a 60 k.v

Ciclo de Trabajo: @7,2 KVA 1 hora ON + 2 horas OFF; 4 KVA continuos.

Miliamperímetro: 0 250 uA – 0 a 1 mA – con multiplicador X1, X10, X100.

Protección: Contra sobre carga y cortocircuito

CONDICIONES DEBE ESTAR (10 °C Si se requiere agua de enfriamiento la temperatura

( 4.5.4.2) Tiempo de desconexión del equipo sin excitación debe

(4.8.4.2) Ensayo en el * Tanque debidamente conectado a tierra, SI __X__ ; NO____

(4.8.4.3) Ensayo en el * Cortocircuitar el devanado de alta tensión y conectar a

4.8.5.1 ENSAYO EN EL DEVANADO DE ALTA TENSIÓN

4.8.5.2 ENSAYO EN EL DEVANADO DE BAJA TENSIÓN

Consideración: Si se requiere realizar nuevamente el ensayo de rutina por Tensión Aplicada en un

BIBLIOGRAFIA: Norma COVENIN 536 -1994

El objetivo de este ensayo es permitir la inexistencia

* Bomba de gas Inerte o fuente de aire seco

Nuestros sistemas de aire inerte estándar, de longitud completa y mini de presión

MANÓMETRO 0 -15 PSI https://youtu.be/HZAD9hFOQ2s

4.9.3 PREPARACIÓN Y CONSERVACIÓN DE LA MUESTRA

TIPO DE GAS GAS INERTE (NITRÓGENO) _____

(4.8.4.2) Ensayo en el * Tanque debidamente conectado a tierra, SI X ; NO____

TIEMPO DE ENSAYO Te: 6 HORAS
