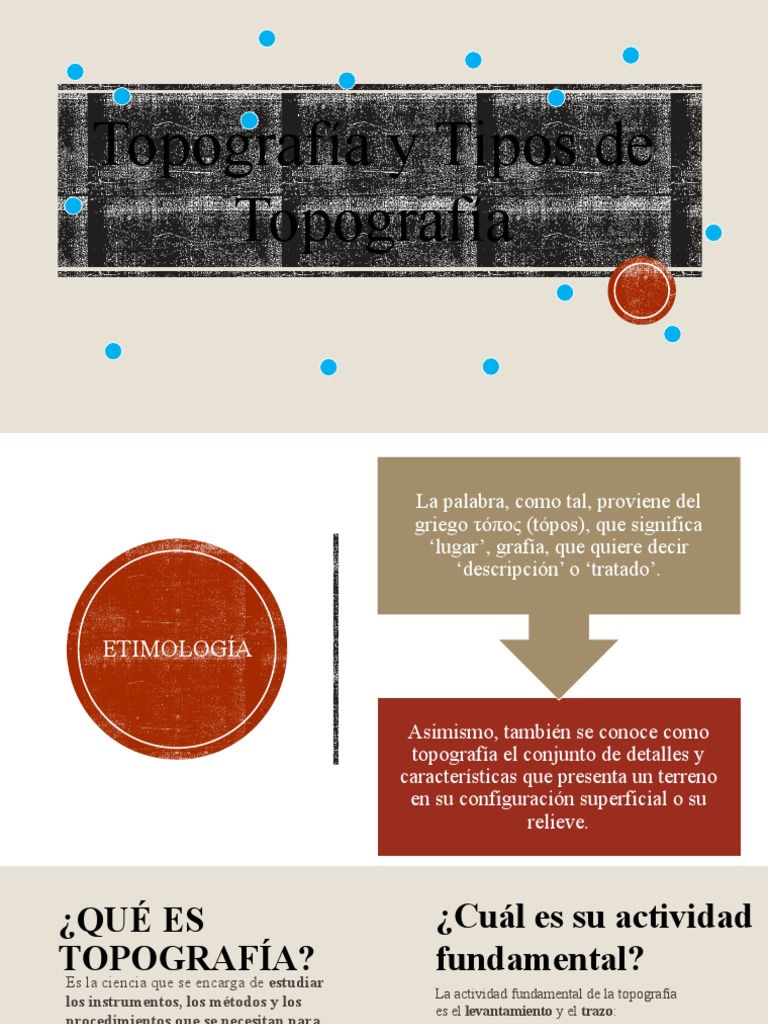

Topografía y Tipos de

Topografía
 La palabra, como tal, proviene del
griego τόπος (tópos), que significa
‘lugar’, grafía, que quiere decir
‘descripción’ o ‘tratado’.

ETIMOLOGÍA

Asimismo, también se conoce como

topografía el conjunto de detalles y
características que presenta un terreno
en su configuración superficial o su
relieve.
¿QUÉ ES
TOPOGRAFÍA?
Es la ciencia que se encarga de estudiar
los instrumentos, los métodos y los
procedimientos que se necesitan para
determinar posiciones de una parte de
la superficie de la Tierra con todos sus
detalles.
¿Cuál es su actividad
fundamental?
La actividad fundamental de la topografía
es el levantamiento y el trazo:
•El levantamiento crea las operaciones que
resultan necesarias para la obtención de
datos para poder representar un terreno en
un plano.
•Por otra parte, el trazo, es un
procedimiento por el cual se establecen en
el terreno las condiciones que se han
proyectado en el plano.
 Objetivo de un
levantamiento topográfico
El principal objetivo de un levantamiento topográfico es determinar la posición
relativa entre varios puntos sobre un plano horizontal.


1. Es el objeto principal de la preparación 3. También las diferencias de
2. El objeto del levantamiento altura de los relieves o de los
de un plan de terrenos o edificios de
geodésico es determinar posiciones elementos que se encuentran
carreteras, ferrocarriles, tuberías,
precisas en la superficie de la tierra en el lugar donde se realiza el
canales, etc. O para medir el área de
de puntos muy distantes. levantamiento
campo, estado, nación.


4. Con los datos obtenidos en un 6. Representar: gráficamente

levantamiento topográfico se pueden 5. Medir: Extensiones de tierra sobre un papel en un plano a
trazar mapas o planos. escala la forma del terreno
y sus accidentes
7. Ubicar: Todos los detalles o accidentes
Técnicas y herramientas topográficas
Entre las diversas herramientas que existen para llevar a cabo un
proyecto de topografía destacan:
-Señales Niveles
-Cintas métricas
-Jalones -Brújulas
-Miras -Distanciómetro
-Teodolito
-Trípodes -Estación total
-GPS
-Plomadas
-Prismas
-Mapas
 POLIGONALES
El uso de poligonales es Una poligonal es una sucesión
uno de los procedimientos de líneas quebradas, conectadas
topográficos más comunes. entre sí en los vértices. Para
Se usan generalmente para determinar la posición de los
establecer puntos de control vértices de una poligonal en un
y puntos de apoyo para el sistema de coordenadas
levantamiento de detalles y
rectangulares planas
elaboración de planos, para
el replanteo de proyectos y
para el control de ejecución
de obras.
 POLIGONAL CERRADA
Una línea poligonal es cerrada cuando los extremos sí coinciden en el
mismo punto.
Es decir, empezando a dibujar la línea en un punto, podemos terminar de
trazarla terminando en el mismo punto.
 POLIGONAL ABIERTA
Una línea poligonal es abierta cuando los extremos no
coinciden en el mismo punto. Es decir, si trazamos la línea
empezando por uno extremo terminamos de dibujarla
terminando en otro punto diferente.

En este tipo de levantamientos se realiza una medición de

ángulos horizontales y distancias que finalmente para el
cálculo de los datos de campo se convierte en un trabajo
sencillo ya que no requiere controles de cierre angular y
lineal.
Este tipo de poligonales se usan en levantamientos
topográficos de canales, carreteras, etc. A continuación un
ejemplo de solución de una poligonal abierta.
 CURVAS DE
 La idea de curva de nivel seNIVEL REPRESENTACION
emplea en el ámbito de la Para lograr la representación de las curvas
topografía con referencia a la de nivel, lo que se hace es obtener planos
línea que se forma por paralelos entre sí mediante cortes en la
aquellos puntos del terreno
que se sitúan a la misma superficie del terreno.
altura.
Estos planos se encuentran alejados a una
 Las curvas de nivel, en este
determinada distancia unos de otros.
marco, reflejan la
representación de una
sección horizontal del relieve Cuando las curvas de nivel, coloreadas de
distinta manera, se proyectan sobre el
 La diferencia existente en la
mapa, se produce la representación.
altitud de dos curvas de nivel
sucesivas resulta constante y
está vinculada a la escala
empleada en el mapa.
 CARACTERÍSTICAS DE UNA
CURVA DE NIVEL -En los planos es necesario ser conscientes de que las líneas
que son más oscuras son las conocidas como curvas de nivel
-Es importante saber que las curvas de nivel ni se maestras.
cruzan ni tampoco se cortan.
-También existen las curvas de nivel auxiliares, que son las que
se encuentran entre dos curvas de nivel consecutivas y que se
-De la misma manera, que la línea de máxima
identifican por ser curvas de nivel de menor equidistancia.
pendiente que existe entre dos curvas de nivel es la
que viene a unirlas a través de lo que es la
distancia más corta.

-No menos relevante es tener en consideración lo

que se conoce como equidistancia entre curvas de
nivel.

Bajo este término se incluye la distancia que viene

a existir entre lo que son varios planos imaginarios
que vienen a cortar y que es siempre la misma para
un mapa dado.
EJEMPLO DE CURVAS DE NIVEL EN AUTOCAD
 Agrimensura:
Es la técnica que se encarga de la
determinación de la superficie de los
terrenos a través de diferentes
procedimientos.
Taquimetría
Permite fijar a la vez en altura y
posición los puntos del terreno. Es
capaz de hacer simultáneos los
levantamientos planimétricos y
altimétricos.
 Planimetría.
Parte de la topografía dedicada al estudio
de los procedimientos y los métodos que
se ponen en marcha para
lograr representar a escala los detalles de
un terreno sobre una superficie plana.
Lo que hace la planimetría es prescindir
del relieve y la altitud para lograr una
representación en dirección horizontal.
Altimetría.
Es rama de la topografía
especializada en la
medición de la altura.
La altimetría posibilita la
representación del relieve.
La forma de medición más utilizada en es la nivelación directa. Durante este proceso se miden
distancias y ángulos utilizando instrumentos de nivelación directa, como los teodolitos.

Gracias a estas medidas recogidas en campo se realizan los mapas topográficos, que describen la
relación espacial entre las características físicas, como las curvas de nivel, los símbolos
hidrográficos, y las características culturales como las carreteras y los límites administrativos.

La topografía directa proporciona los datos básicos para todos los mapas topográficos, incluidos los
sistemas de imágenes digitales. Esta información se puede usar junto con otros sistemas, como
fotografías aéreas o imágenes satelitales, para proporcionar una imagen completa de la Tierra en
cuestión.

 Aplicaciones de la topografía
Los estudios topográficos se pueden utilizar en una gran variedad de disciplinas tales como:
-Agronomía
-Arquitectura
-Geografía
-Ingeniería geodésica
-Ingeniería catastral
-Ingeniería agrícola
-Ingeniería civil
-Minería

Aparte de las aplicaciones más comunes que tiene el uso de mapas topográficos, uno de los más
interesantes se basa en determinar cómo es la superficie y qué está encima de ella como puede
ser el tipo de suelo cultivo, roca etc. Para establecer cuáles son las áreas adecuadas o no para la
producción de cultivos, construcción de edificios y otros usos.
