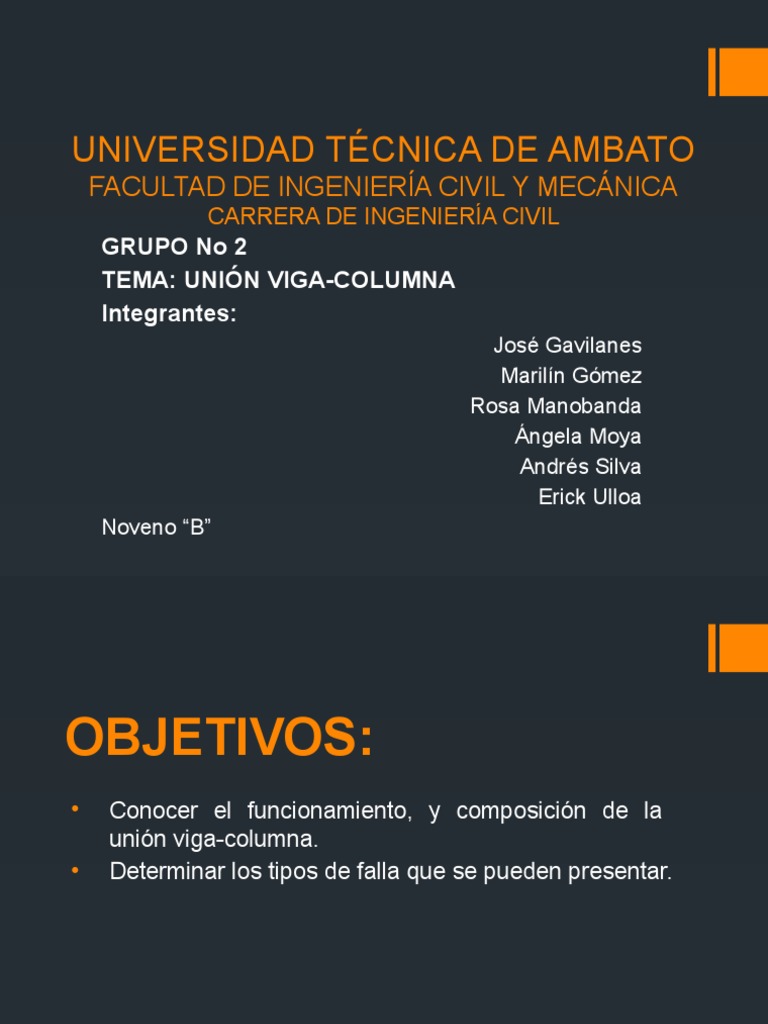

UNIVERSIDAD TÉCNICA DE AMBATO

FACULTAD DE INGENIERÍA CIVIL Y MECÁNICA

CARRERA DE INGENIERÍA CIVIL
GRUPO No 2
TEMA: UNIÓN VIGA-COLUMNA
Integrantes:
José Gavilanes
Marilín Gómez
Rosa Manobanda
Ángela Moya
Andrés Silva
Erick Ulloa
Noveno “B”
OBJETIVOS:
• Conocer el funcionamiento, y composición de la
unión viga-columna.
• Determinar los tipos de falla que se pueden presentar.
INTRODUCCIÓN

Dentro del diseño de una estructura sismo resistente la
unión de los elementos viga- columna resultan ser un
aspecto muy importante y crítico.
Para evitar fallas en una estructura de concreto reforzado
debemos tomar especial atención al diseño detallado de esta
unión, para asegurar de esta manera una correcta
transmisión de fuerzas que actúan en los pórticos de la
estructura. Pero a más del diseño debemos verificar la
correcta ejecución en el momento de realizarlos de la obra.
En este caso la unión debe ser capaz de soportar las
combinaciones de las fuerzas internas producidas en el
momento de un sismo, por lo que la estructura debe
soportar tensiones y fuerzas de origen gravitaciones
eólico, sísmico y de cualquier tipo de solicitaciones a las
que sean sometidas, y transmitir estas fuerzas producidas
en la losa de una manera adecuada a las vigas y de las
vigas a las columnas y finalmente de las columnas a los
sistemas de fundación o infraestructura.
Podemos ver a continuación algunas imágenes donde se
muestran fallas en las uniones vigas columna, esto ha
producido el colapso de la estructura.
Rótula Plástica
Columna débil viga fuerte, produce el colapso
inmediato de la estructura
Pobre calidad del hormigón
TIPOS PRINCIPALES DE
UNION VIGA COLUMNA
De acuerdo a la ubicación de los nudos y uniones dentro de
la estructura existen principalmente los siguientes tipos de
uniones:
Nudo Central
Nudo Perimetral

Nudo de Terraza Nudo Esquinero

 Universidad Técnica de Ambato
Facultad de Ingeniería Civil y Mecánica
Hormigón III
Noveno “B”

CLASIFICACIÓN DE CONEXIONES VIGA-COLUMNA

Condiciones de carga
Las conexiones estructurales se clasifican en dos categorías — Tipo 1 y Tipo 2 —
con base en las condiciones de carga para la conexión y las deformaciones que
se esperan en los miembros de la estructura conectados a ella cuando están
resistiendo fuerzas laterales.
Tipo 1
Que conecta elementos en estructuras corrientes diseñadas con base en la
resistencia, para resistir cargas gravitacionales y normales de viento.
Tipo 2
Que conecta aquellos elementos proyectados para mantener la resistencia
cuando se invierten las deformaciones dentro del intervalo inelástico, como
elementos de una estructura diseñada para movimientos sísmicos, para cargas
de viento muy grandes o para efectos de explosiones.
CAPÍTULO 3 — CONSIDERACIONES DE DISEÑO

3.1 — Fuerzas de diseño y Resistencia

“La conexión debe poder resistir todas las fuerzas que
puedan ser transferidas por los miembros adyacentes,
utilizando aquellas combinaciones que producen la
distribución más severa de fuerzas en el nudo, incluyendo el
efecto de la excentricidad de cualquier miembro” Fuente ACI
352RS-02
 Universidad Técnica de Ambato
Facultad de Ingeniería Civil y Mecánica
Hormigón III
Noveno “B”

Parametros de diseño
El diseño de un nudo se basa en tres pasos básicos
fundamentales:

1.- El comportamiento de una estructura ante un sismo es de

manera inelástica.

2.- En toda estructura siempre debe mantenerse el criterio de

viga débil y columna fuerte, con el fin de que las rotulas plásticas
se formen en las vigas y no en las columnas.

3.- El concepto de capacidad primaria en cada paso de un

diseño sismoresistente, es decir, las fuerzas en el nudo
dependen de las armaduras presentes en este, y no de las
fuerzas actuantes encontradas al calcular la estructuras.
FUERZAS EN EL NUDO
Podemos observar que la armadura superior e inferior de
las vigas originan fuerzas cortantes horizontales en el nudo,
y que simultáneamente, las armaduras de las columnas
originan fuerzas cortantes verticales en el nudo.

Fuerza cortante horizontal Fuerza cortante

vertical.
 CONTROLES EN LA CONEXIÓN
VIGA-COLUMNA

Control de la resistencia al
corte

Resistencia al cortante horizontal

aplicado al nudo
Vn = cortante resistido por el nudo
Vj = cortante aplicado al nudo.
 Calculo de los momentos
generados en el nudo
M1 y M2 , capacidad a
flexión positiva y negativa de
las vigas en el rango
inelástico

Las fuerzas en el refuerzo

longitudinal de vigas en la cara del
nudo deben determinarse
suponiendo que la resistencia en el
refuerzo de tracción por flexión es
1.25 fy, es decir:
La determinación de las fuerzas que actúan en el
nudo depende de la dirección de análisis que se
considere, de esta manera se tiene para diferentes
tipos de nudos la siguiente consideración.

En nudos interiores
independientemente de la
dirección de análisis, X o Y,
se diseña para los
momentos M1 y M2.
En nudos exteriores en el
sentido de análisis X
perpendicular al borde,
únicamente existe M1 siendo
M2=0 y en el sentido de análisis
Y paralelo al borde existen los
dos momentos M1 y M2.

En nudos esquineros se diseña

para las dos direcciones X y Y
perpendicular al borde, es
decir, únicamente existe M1
siendo M2=0.
 El cortante en la columna superior, si no
existe carga axial en las vigas, también
será igual al cortante en la columna
inferior.

El cortante para nudos Para nudos exteriores

interiores y nudos y esquineros, sentido
exteriores en el sentido de análisis
de análisis paralelo al perpendicular al borde
borde es: el será:

𝑀 1 +𝑀 2 𝑀1
𝑉 𝑐𝑜𝑙 = 𝑉 𝑐𝑜𝑙 =
𝐻 𝐻
H: es la distancia entre
puntos de inflexión de las
columnas. El punto de
inflexión de una columna
puede ser supuesto a media
altura.
 Entonces Vj definida como la fuerza cortante en nudos internos y
externos en dirección paralela al borde será:
 En nudos externos y esquineros en dirección
 perpendicular al borde Vj será:La adherencia de As1 y As2

 transmite la mayoría de fuerzas T1 y C2. y

 Resistencia al cortante horizontal del nudo

 Nudos exteriores…………………………………….
 Nudos interiores………………………………………
 Nudos esquineros…………………………………….

 f´c debe encontrarse en kg/cm2 Aj es el área de la sección

transversal.
  Donde: hj= profundidad del nudo bj= ancho efectivo del
nudo
 x= menor distancia perpendicular desde el eje longitudinal de la
viga hacia el lado de la columna.
 La siguiente figura indica Aj en nudos exteriores, interiores y
esquineros:

Área efectiva del nudo en detalle para nudos interiores, exteriores y

esquineros
 CAPÍTULO 4 — RESISTENCIA NOMINAL Y
REQUISITOS DE DETALLADO
4.1 – Refuerzo longitudinal de las columnas
El refuerzo longitudinal de las columnas que pasa a través del nudo debe
cumplir los requisitos de las Secciones 10.9.1 y 10.9.2 de ACI 318-02.

4.2 — Refuerzo transversal en el nudo

La transmisión de la carga axial de una columna a través de la región del
nudo y la transmisión de la demanda de cortante proveniente de columnas y
vigas dentro del nudo, requiere de un adecuado confinamiento lateral del
núcleo del nudo por medio del refuerzo transversal, miembros transversales
o ambos, como se recomienda en las Secciones 4.2.1 y 4.2.2.
10.9.3 — La cuantía del refuerzo en espiral, ρ s , no debe ser menor
que el valor dado por:

Donde: fyh es la resistencia especificada a la fluencia del refuerzo en espiral, pero no

debe ser mayor que 420 MPa. Definidas en la Sección 4.2.1.4
4.2.1.3 Deben colocarse al menos dos filas de refuerzo
transversal entre la parte superior e inferior del
refuerzo longitudinal de la viga más alta que llegue al
nudo. El espaciamiento centro a centro de los estribos
o el paso de la espiral, no deben exceder 300 mm. Si
el nudo viga-columna es parte del sistema principal de
resistencia ante cargas horizontales no sísmicas, el
espaciamiento centro a centro del refuerzo transversal
no debe exceder 150 mm. Para facilitar la colocación
del refuerzo transversal en los nudos Tipo 1, se
pueden utilizar estribos en U o estribos divididos,
siempre y cuando la longitud de desarrollo sea
suficiente para resistir la resistencia a la fluencia del
estribo de acuerdo a lo estipulado en ACI 318-02.
4.2.2.1 Cuando se utiliza refuerzo transversal en espiral, la cuantía
volumétrica ρs no debe ser menor que

4.2.2.2 Cuando el refuerzo transversal consista en estribos de
confinamiento incluyendo ganchos suplementarios como los define el
Capítulo 21 de ACI 318-02, el área transversal total en cada dirección
del estribo cerrado de confinamiento, o estribos cerrados de
confinamiento múltiples, o estribo cerrado de confinamiento más
ganchos suplementarios de barra del mismo diámetro, debe ser al
menos igual a
Las fuerzas que actúan en un nudo dependen de las cargas aplicadas produciendo
un desplazamiento, producto de un momento flector y un cortante en vigas y
columnas cerca del nudo por lo que distintos tipos de fuerzas son introducidos en el
interior del nudo a través de la adherencia entre el hormigón y el acero longitudinal
de vigas y columnas.
Esta adherencia se verá deteriorada toda vez que se produce cargas reversibles
para equilibrar el nudo, la distribución de las fuerzas de adherencia es variable
sobre todo en magnitud y en el punto de aplicación de las mismas, dependiendo del
tipo de carga o el desplazamiento aplicado.

El cortante aplicado produce diferentes

efectos en el nudo de tal forma que la
cedencia de las varillas longitudinales vaya
penetrando al interior del nudo,
apareciendo una rótula frágil, sin este hay
una falta de capacidad para resistir el
cortante consecuentemente toda la
estructura perderá rigidez lateral.
Para contrarrestar este efecto negativo el nudo
deberemos chequear 4 puntos principales:

1.- Que el cortante en el nudo no sea excesivo.

2.- Que el nudo cuente con adecuado confinamiento.
3.- Que la adherencia no se deteriore fácilmente.
4.- Que la articulación plástica no se forme, ni en nudo
ni en la columna, sino en las vigas.

Las armaduras superiores o inferiores de las vigas

originan fuerzas cortantes horizontales y
simultáneamente las armaduras de las columnas
originan fuerzas cortantes verticales en el nudo.
CORTANTE HORIZONTAL RESISTENTE (Vhj)

Se supone que el cortante horizontal resistente es soportado tanto por la

resistencia al corte del concreto y el refuerzo horizontal en el nudo.

Vn= Vc +Vs

El cortante resistente Vs se produce por las fuerzas de adherencia por el

hormigón que le rodea a las varillas longitudinales, esta fuerzas se introduce en
las vigas longitudinales que a su vez transmite a los aceros de corte o estribos a
través de la fricción producida por el concreto en compresión.

LA FUERZA CORTANTE Vn el ACI recomienda calcular:

Vn = ɣ *
ɣ= Depende del grado de confinamiento.

DONDE:

bj = Es el ancho efectivo del nudo

bb = Es el ancho longitudinal de la viga
hc = Es la altura de la sección de la columna en la
dirección en la que se considera el cortante del nudo
CORTANTE VERTICAL (Vvj)

El cortante vertical se toma en un plano que pasa por la mitad de la unión.

Las fuerzas que deben incluirse en el diseño del nudo no son los determinadas
en el análisis estructural estas se calculan de acuerdo a la resistencia nominal
del elemento.
 Resistencia al cortante
vertical del nudo Vjv
 Este aplica en cualquiera de los tipos de nudo mencionado (interior,
exterior, esquinero) y será:

Vj= Cortante horizontal aplicado al nudo

Vjv= Cortante vertical aplicado al nudo

Si Se deberán realizar las siguientes comparaciones:

 Si
 Si
REFUERZO DE CONFINAMIENTO
Y SU CONTROL

Consideramos que un nudo está

confinado si por lo menos tres
cuartas partes de este están
cubiertas por elementos que
llegan al nudo, podemos decir
que se encuentra totalmente
confinado si los elementos llegan
a todas las caras, en el caso
último sería una unión tipo
interior.
 Para determinar el área de acero para los
refuerzos transversales cerrados
rectangulares Ash, se realiza el cálculo de
manera independiente en cada dirección y se
lo coloca en dirección perpendicular h como
vemos a continuación.
Para el acero de refuerzo consideramos además que:
a) Ash debe ser un valor máximo entre


Sh es la separación de los refuerzos transversales dentro del nudo;

h´´ es la dimensión transversal del núcleo cuya medida va desde el centro al centro de
D las ramas exteriores del refuerzo, transversal;

Ach corresponde al área del núcleo de la columna, medida exteriormente al refuerzo

O transversal, cm²;

Ag corresponde a el área bruta de la sección de la columna cm²;

N

D f’c es la resistencia a compresión del concreto kg/cm²;

E fyh es la resistencia (límite) a la fluencia del refuerzo transversal, kg/cm².

 • El acero de refuerzo transversal se colocara mediante estribos
cerrados de confinamiento sencillos o múltiples, se pueden utilizar
también ganchos suplementarios del mismo diámetro de la barra pero
manteniendo el mismo espaciamiento que los estribos cerrados de

b. confinamiento.

• Cada extremo de estos ganchos adicionales o suplementarios deben

estar enlazados a una barra perimetral del refuerzo longitudinal, y sus
extremos deben alternarse a lo largo del refuerzo.

• Si el espesor del concreto fuera del refuerzo transversal del

confinamiento excede 100 mm debe colocarse refuerzo transversal
c. adicional con un espaciamiento no superior a 300 mm. El
recubrimiento del concreto sobre el refuerzo adicional no debe
exceder de 100mm.
 CONSIDERACIONES DEL REFUERZO
TRANSVERSAL Sh

a. La 4ta parte de la mínima dimensión del elemento.

b. 6 veces el diámetro del refuerzo longitudinal.

c. Sh Según lo calculamos con la ecuación.

 El valor de Hx corresponde al valor máximo de separación entre las
ramas del estribo cerrado de confinamiento y ganchos suplementarios
en todas las caras de la columna, este valor no debe exceder 350mm
medido de centro a centro.
 DETALLE DE LA DISTANCIA
hx

Las distancias que se han mencionado para los refuerzos

transversales deben ser asumidas en una longitud lo
medida desde cada cara del nudo y a ambos lados de
cualquier sección donde pueda ocurrir fluencia por flexión,
que se podrían producir como resultado de
desplazamientos laterales inelásticos del pórtico, la
longitud lo debe ser mayor de:
En el caso de nudos confinados (cuando los
elementos llegan a los 4 lados del nudo), y el
ancho de cada elemento tiene una medida
de por lo menos ¾ partes del ancho de la
columna, se puede reducir hasta un 50% del
refuerzo transversal Ash requerido en el
nudo y se permite que este espaciamiento
indicado se incremente a 150mm.
NTROL DE LA LONGITUD DE ANCLAJE
SE USA PARA EL DISEÑO DE UNIÓN VIGA-
COLUMNA EN LOS TIPOS DE CONEXIÓN DE
NUDOS ESQUINEROS Y EXTERIORES.

CUANDO LA VIGA FINALICE EN UNA COLUMNA EL

REFUERZO LONGITUDINAL DEBERÁ ALARGARSE
HASTA LA CARA MÁS ALEJADA DEL NÚCLEO
CONFINADO DE LA COLUMNA.
HAY QUE TENER EN CONSIDERACIÓN
LA SECCIÓN CRÍTICA CONSIDERADA
DONDE PRINCIPIA LA LONGITUD DE
DESARROLLO.
EN CONEXIONES FORMADAS POR MIEMBROS
DISEÑADOS PARA QUE NO SE MANIFIESTEN
DEFORMACIONES LA LONGITUD DE ANCLAJE REQUERIDA
PARA LOS HIERROS DE UNA VIGA QUE ACABA EN UN
NUDO DEBE SER MENOR QUE LA LONGITUD DE ANCLAJE
DISPONIBLE.
INELÁSTICAS SIGNIFICATIVAS
PRINCIPIA EN LA CARA DE LA
COLUMNA QUE SE DETERMINA
COMO LA SECCIÓN CRÍTICA A

PARA CONEXIONES COMPUESTAS

POR MIEMBROS DISEÑADOS
PARA QUE SU RESISTENCIA SE
CONSERVE BAJO
DEFORMACIONES ALTERNANTES
EN EL RANGO INELÁSTICO SE
ESTIMA QUE EMPIEZA EN LA
PARTE EXTERIOR DEL NÚCLEO
DE LA COLUMNA SECCIÓN
CRITICA B.
 LONGITUD DE ANCLAJE DISPONIBLE

SE DEBE ANALIZAR LA LONGITUD DE

DESARROLLO PARA DETERMINAR EL ANCLAJE
PARA TRACCIÓN, LA LONGITUD DE ANCLAJE
REQUERIDA PARA UNA VARILLA CON GANCHO
ESTÁNDAR DE NOVENTA GRADOS EN HORMIGÓN
ES:
Donde:
= DIÁMETRO DEL REFUERZO
DE LA VARILLA
y en kg/
DENTRO DEL NÚCLEO CONFINADO DE LA COLUMNA
DEBERÁ ESTAR UBICADO EL GANCHO DE 90°, SE
DEBE DISMINUIR LA LONGITUD DE DESARROLLO
REQUERIDA EN UN 20% SI EL ESPACIAMIENTO DE
ESTRIBOS ES MENOR QUE 3 VECES EL DIÁMETRO
DE DEL REFUERZO DE LA VARILLA.
EN EL SISMO EL RECUBRIMIENTO SE
DESPEGA AL AGRIETARSE EL
ELEMENTO POR CONSECUENCIA DE
DEMASIADA COMPRESIÓN, Y POR
AUMENTO DE LAS GRIETAS DE
FLEXIÓN DE LA VIGA HACIA EL
INTERIOR DE LA COLUMNA.
COLOCACIÓN DE LA LONGITUD DE ANCLAJE
  FALLA POR ADHERENCIA DEL BOQUE
DE UNIÓN EN UN NUDO POR CAUSA
DEL DESLIZAMIENTO DE LAS
VARILLAS ANCLADAS O POR FALLA DE
CORTANTE
SE MUESTRA ELEVADAS CONCENTRACIONES Y
COMPLEJAS CONDICIONES DE REFUERZOS EN
CONEXIONES ENTRE DISTINTOS ELEMENTOS
ESTRUCTURALES COMO PODEMOS
MENCIONAR LAS UNIONES ENTRE LAS
COLUMNAS Y LOSAS PLANAS, COLUMNAS Y
CIMENTACIONES, Y EL TEMA DE ESTUDIO QUE
ES LA UNIÓN VIGA COLUMNA.
SE PRESENTA TRES TIPOS DE FALLAS EN UN
NUDO (UNIÓN VIGA COLUMNA) QUE SON LAS
SIGUIENTES:

1. FALLA POR DESLIZAMIENTO DEL CONCRETO

2. FALLA EN LA ESCASEZ DE ANCLAJE
3. FALLA POR DEFICIENTE ADHERENCIA

Falla del
deslizamiento del
concreto
Esta falla se produce por
un anclaje incorrecto
entre viga-columna.
FALLA EN LA ESCASEZ
DE ANCLAJE
ESTA FALLA ES POR CAUSA DE
LA ESCASEZ DE ANCLAJE DE
REFUERZO DE LA COLUMNA EN
SU UNIÓN CON EL SISTEMA DE
PISO.
FALLA POR DEFICIENTE
ADHERENCIA
ES DEBIDO A LA DEFICIENTE
ADHERENCIA EN LA UNIÓN VIGA-
COLUMNA Y CROQUIS DE ANCLAJE A
90° PARA EL DESARROLLO DE LA
FLUENCIA REQUERIDA ANTE
SOLICITACIONES CÍCLICAS
CORRECTAS DE LA ACCIÓN SÍSMICA.
CONCLUSIONES
 La determinación de las fuerzas que actúan un nudo (unión viga columna) dependerá de la
dirección de análisis consideremos y del tipo de unión.

 En un nudo (unión viga-columna) la resistencia debe ser mayor que de los elementos que
se unen.

 Se concluye que los nudos deben ser lo suficientemente rigidos para que actuen como
disipadores sísmicos de la estructura.

 Se concluye que los estribos deben colocarse de una manera adecuada para permitir la
correcta distribucion del hormigon hacia toda la sección.

 Las uniones viga-columna son un sector crítico en la estructura, es decir un incorrecto

diseño de estos puede producir el colapso de la misma, al igual que una falla al ejecutarse
en obra.

 Entre los factores que pueden influir en el inadecuado funcionamiento de la unión viga-
columna se encuentra la ausencia de estribos en la misma o una pobre calidad del
hormigón.

BIBLIOGRAFÍA


 Código ACI 352RS-02.
 http://www.umss.edu.bo/epubs/etexts/downloads/19/cap_xiv.htm
 http://www.lis.ucr.ac.cr/index.php?id=25
 http://www.monografias.com/trabajos-pdf/elementos-concreto-reforzado/
elementos-concreto-reforzado.pdf
 http://ia.espe.edu.ec/wp-content/uploads/2013/02/Conexiones-viga-columna.pdf
 http://civilgeeks.com/2014/01/19/comportamiento-y-diseno-de-nudos-danos-
observados-en-terremotos-porticos-ductiles-de-hormigon-armado/
 http://www.acerosarequipa.com/fileadmin/templates/AcerosCorporacion/
Aprenda-docs/Art%EDculo%203%20MARZO.pdf


