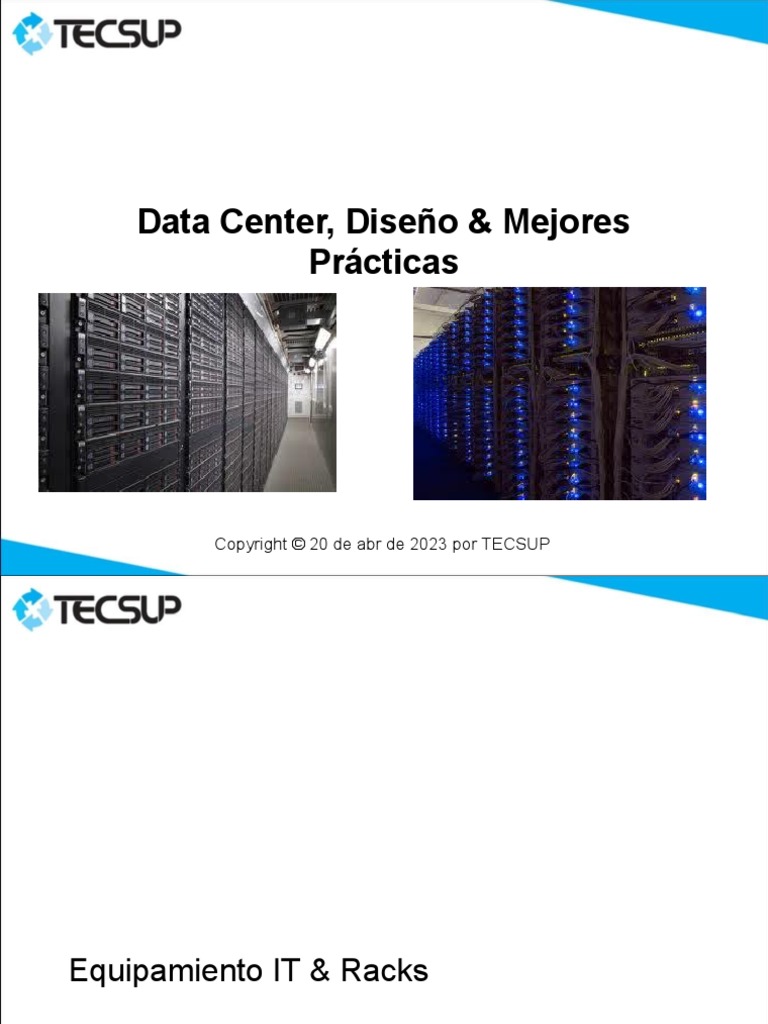

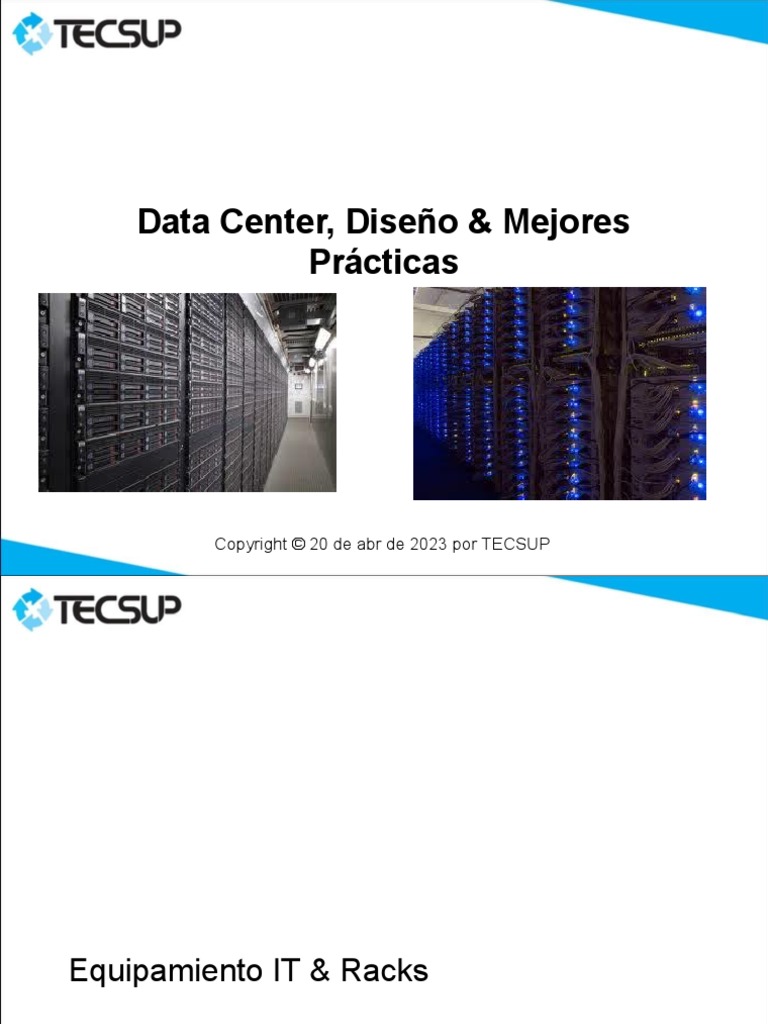

Data Center, Diseño & Mejores

Prácticas

Copyright © 20 de abr de 2023 por TECSUP

Equipamiento IT & Racks
 Disposición
• El propósito principal de un Data
Center es el almacenamiento y el
mantenimiento del equipamiento IT.
• Los equipos alojados típicamente en
un D.C. son:
 Servidores de Red, Blade
 Equipos de almacenamiento
digital
 Switches y Routers

• Es importante considerar que una

correcta disposición de los equipos
también involucra el planeamiento de:
 Distribución de energía
 Climatización.
 Cableado de Data
 Crecimiento futuro
 Servidores de Red
• Los Servidores de Red alojan el
hardware de procesamiento y
aplicaciones de software accedidos
por las computadores de los clientes
corporativos y por internet.

• Vienen en formato para montaje en

rack o blade.

• Los servidores Blade son versiones

reducidas de servidores estandares
que han sido despojados de su case
externo y pueden ser almacenados
colectivamente en espacios más
pequeños usando “cuchillas”
 Servidores Blade
• Ocupan menos espacio pero su consumo de energía es similar al de
los servidores estándares de montaje en rack.
• Además de la densidad en el rack o gabinete, el desarrollo de la
arquitectura de servidores blade está unido a otros requerimientos del
Data Center:
• Componentes redundantes, especialmente
fuentes de poder y ventiladores.
• Monitoreo de energía y optimización.
• Capacidad Hot-swap
• Capacidad de gerenciamiento local y remoto.
• Almacenaje integrado disponible para todos los
servidores dentro de un chasis.
• Switching integrado, reduciendo la cantidad de
cableado necesario para el gabinete o rack.
• Se requiere que sean muy utilizados para que
sean más convenientes en lugar de los
servidores de 1U ó 2U
Servidores de Red
CISCO
 Servidores de Red

Fuente: http://www.cisco.com/c/en/us/products/servers-unified-computing/ucs-b-series-blade-servers/models-comparison.html
Servidores Blade
Servidores Blade
 Servidores Blade
Standard Performance Evaluation Corporation (SPEC), es un consorcio sin
fines de lucro que incluye a vendedores de computadoras, integradores
de sistemas, universidades, grupos de investigación, publicadores y
consultores de todo el mundo. Tiene dos objetivos: crear un benchmark
estándar para medir el rendimiento de computadoras y controlar y
publicar los resultados de estos tests.

Fuente: https://www.spec.org/cpu2006/
 Servidores de Red

FUENTE: ftp://ftp.software.ibm.com/la/documents/stg/lenovo/es_LA/lenovo-ibm-x86-acquisition-ppt_ESES.pdf
 Servidores de Red
Lenovo Completes Initial Closing for Acquisition of IBM’s x86
Server Business
Research Triangle Park, North Carolina, and Armonk, New - 01 Oct 2014: Lenovo (HKSE: 992)
(ADR: LNVGY) and IBM (NYSE: IBM) today announced that they have completed the initial
closing for Lenovo’s acquisition of IBM’s x86 server business under the terms described in
their announcement on Monday, September 29, 2014.
Lenovo is acquiring System x, BladeCenter and Flex System blade servers and switches, x86-
based Flex integrated systems, NeXtScale and iDataPlex servers and associated software,
blade networking and maintenance operations. IBM retains its System z mainframes, Power
Systems, Storage Systems, Power-based Flex servers, and PureApplication and PureData
appliances
Fuente: http://www-03.ibm.com/press/us/en/pressrelease/44997.wss
 Virtualización de Servidores
• Permite a un solo servidor físico
poder alojar múltiples servidores
virtuales llamados Maquinas
Virtuales (VMs)

• Las máquinas virtuales pueden

correr diferentes plataformas de
Sistemas Operativos.

• La virtualización de servidores es
usada para consolidar múltiples
servidores sub-utilizados en un
menor número de servidores.
Virtualización de Servidores
 Storage Area Network (SAN)
• Además de los
servidores para
aplicaciones,
muchos data centers
utilizarán hardware
dedicado para
almacenamiento
digital.

• Esto puede hacerse

con un arreglo de
discos o sistemas de
cintas.
 Storage Area Network (SAN)
P0 Zone_zona_apolo
50:00:1f:e1:50:05:7f:29
50:00:1f:e1:50:05:7f:20
P0 Zone_zona_apolo P1 Zone_zona_apolo
50:00:1f:e1:50:03:40:3d 50:00:1f:e1:50:05:7f:2c
50:00:1f:e1:50:05:7f:20
P1 Zone_zona_apolo P2 xp128_2c P0 Zone_zona_apgsfpr
50:00:1f:e1:50:03:40:38 50:06:0e:80:03:c3:dd:12 50:00:1f:e1:50:03:40:39
50:06:0e:80:03:c3:dd:12
P2 Zone_zona_sma2 P3 Zone_zona_backup P1 Zone_zona_apolo
10:00:00:00:c9:41:00:d3 50:06:0b:00:00:30:14:3c 50:00:1f:e1:50:03:40:3c
50:06:0b:00:00:30:14:3d
P3 Zone_zona_backup P5 Zone_zona_gsfportal
10:00:00:e0:02:22:d3:9f 50:06:0b:00:00:11:1d:08
50:06:0b:00:00:11:1d:09
P5 MSL4048_D1 P6 Zone_zona_apolo
50:01:43:80:03:2d:d0:32 50:06:0b:00:00:30:12:3e
50:06:0b:00:00:30:12:3f
P6 bdgsfpr_0 P7 bdgsfco_fcd1
50:06:0b:00:00:61:12:d2 50:06:0b:00:00:61:14:a4
50:06:0b:00:00:61:14:a5
P9 Zone_zona_cronos P8 Zone_zona_apoprd
50:06:0b:00:00:30:24:aa 50:06:0b:00:00:85:f0:46
50:06:0b:00:00:85:f0:47
P10 Zone_zona_zeus P9 Zone_zona_atenea
50:06:0b:00:00:30:1a:86 50:06:0b:00:00:30:14:36
50:06:0b:00:00:30:14:37
P11 Zone_zona_demeter P12 Zone_zona_bdgsfco2
50:06:0b:00:00:30:12:38 50:06:0b:00:00:25:01:c0
50:06:0b:00:00:25:01:c1
P12 bdgsfdp_0 P13 Zone_zona_backup
50:06:0b:00:00:25:01:ae 50:06:0b:00:00:25:8f:02
50:06:0b:00:00:25:8f:03
P14 MSL4048_D2 P14 xp128_2d
50:01:43:80:03:2d:d0:38 50:06:0e:80:03:c3:dd:13
50:06:0e:80:03:c3:dd:13

10:00:00:05:1e:34:1c:37 10:00:00:05:1e:34:2a:e8
Name: sf2 Name: sf4
Domain ID: 2 Domain ID: 4
IP: 10.200.0.42 IP: 172.24.1.162
 Redundancia de Componentes, Alta Disponibilidad y
Site Contingencia
Datacenter de
Datacenter Principal Contingencia

vCloud vCloud
Director Director
Storage Area Network (SAN)
Network Attached Storage (NAS)
• A diferencia del SAN que es un
almacenaje a nivel de bloque, el
NAS es un almacenamiento de
datos a nivel de archivo que
proporciona los data centers a
clientes de red heterogéneos.

• Los servidores NAS pueden ser

de montaje en rack o stand-
alone.
 Hardware de Almacenamiento Dedicado
• A diferencia de los servidores de
aplicaciones, los dispositivos de
almacenamiento dedicado son menos
uniformes en términos de requerimientos de
tamaño, peso, energía y enfriamiento.
• Las cintas de almacenamiento utilizan
mucho espacio y son pesados, pero son
más eficientes en el consumo de energía.
• Los dispositivos de almacenamiento
digitales de arreglo de discos necesitan
gran cantidad de energía y necesitan
espacio libres alrededor del gabinete para
asegurar un enfriamiento adecuado.
Hardware de Almacenamiento Dedicado
 Preguntas de Refuerzo

El proposito principal del Datacenter es el almacenamiento y mantenimiento de:

a) Grupos electrogenos y Tanques de combustible.
b) UPS y Aires Acondicionados
c) Servidores y Unidades de Almacenamiento
d) Equipos de Comunicación y Cableado Estructurado

Marque (V/F) según corresponda:

a) El equipamiento de TI usualmente se renueva cada 3 años (V/F)
b) La tendencia en los Datacenter es requerir cada vez mayor espacio (V/F)
c) La tendencia en los Datacenter es requerir cada vez mayor energia por Rack (V/F)
d) La tendencia en los Datacenter es requerir cada vez mayor enfriamiento por Rack (V/F)
CONVERGENCIA e
HYPER-
CONVERGENCIA
 Arquitectura de Silos: Causa inicial de los
problemas en los Centros de Datos

Retos que Enfrenta

TI

Demandas de
negocios acelerados.
Panorama
cambiante.
Presiones internas
como la complejidad,
la capacidad y el
coste.

TI se vea presionada y
colapse
La Convergencia

Convergencia de
la Infraestructura

Reúne de forma
óptima el
procesamiento, el
almacenamiento,
las redes y la
gestión; logrando la
interoperabilidad de
recursos basados
en una plataforma
común.
 La Hyper-Convergencia
La Hyper-Convergencia: Toma los principios fundamentales de la convergencia
(infraestructura, estandarización y plataforma de gestión común) y los lleva al
próximo nivel para implementar con rapidez entornos virtualizados de alto
rendimiento. Nutanix y Simplivity son las empresas precursoras del nuevo
concepto.
Antecesor: Hace 8 años atrás nace la tecnología de blades con el concepto de
integrar todo en un mismo chasis (computo, memoria, networking y la red SAN).
La Virtualización: Facilitó el surgimiento de la gestión por software de las
infraestructuras modulares, dando paso a la convergencia.
 Hyper-Convergencia: Beneficios

 Facilidad en el despliegue
inicial
 Facilidad en la administración
de la solución
 Eliminar puntos de fallas
intermedios (cables)
 Escalabilidad a medida que el
negocio lo demanda
 Independencia del fabricante
de hardware (módulos de 4
compatibles entre marcas)
 Performance, nuevos nodos
agregan mas computo y
controladoras de disco en
 Usos mas Comunes: Hoy en día es paralelo
 Simplifica la gestión de oficinas
muy utilizado para proyectos internos
remotas
de auto aprovisionamiento de entornos
 Facilidad de actualizar o migrar
DEV y soluciones de Virtual Desktops.
de versiones
 Hyper-Convergencia: Contras
 Crecimiento Lineal: No permite
realizar cambios a nuestro sistema,
por ejemplo: Si un clúster está bajo de
memoria, pero no de CPU, igual habrá
que actualizar la capacidad de
cómputo general agregando otro
modulo.
 Performance Intenso, para
aumentar los IOPS dentro de una
solución se requiere adicionar
nuevos componentes o
tecnologías
 Baja Integración del storage con
mundo físico. El software de la
solución presenta el storage a los
servidores que se encuentran
dentro de ella y no dan visibilidad
al mundo físico
 Soporte Hypervisor, por ahora
solo VMWare y Hyper-V
 Baja Flexibilidad a Cambios de
Arquitectura, los equipos que
pertenecen al clúster hyper-
convergente se utilizan para ese
fin únicamente
 RPO: Solo replicación asíncrona.
 Hyper-Convergencia: Es adecuada para
mi Negocio
 Preguntas: Se debe aplicar las mismas consideraciones que con cualquier otra
inversión: ¿Cumplirá los SLA? ¿Se complementará con las soluciones
existente? ¿Se adecuará al presupuesto? ¿brindará los ahorros de costos
requeridos?
 Integración: Es de máxima importancia la cuestión de cómo se deben integrar a
la infraestructura existente, la hyper-convergencia no debe ser otro silo en el
DataCenter; esto sería contrario a la premisa de la convergencia.
 Sin Apresuramientos: La hyper-convergencia tienen futuro, pero como con
cualquier nueva tecnología, no debemos dejarnos llevar por exageraciones del
marketing; lo que debemos es asegurar que el proveedor y la solución
soportarán la estrategia de TI y los SLA.
 Protección de Datos: Los datos son la sangre vital de la empresa, debemos
evaluar la resilencia de la empresa frente a lo que ofrece una nueva solución
hyper-convergente, por ejemplo la perdida de replicación de datos síncrona.

 Rendimiento y Disponibilidad: Las soluciones de hyper-convergencia con

almacenamiento definido por software no reemplazan al almacenamiento
convergente, dado que su disponibilidad y rendimiento es menor.
CONVERGENCIA e HYPER-CONVERGENCIA
 Switches de Red

•Los switches conectan los servidores del Data

Center entre sí y con los clientes externos.

•Los switches diseñados especialmente para

Data Centers pueden ser clasificados por su
tamaño y función de la siguiente manera:

 Switch Core
 Switch End of Row
 Switch Top of Rack
 Switch Blade
 Switches de Red
•Los Switches Core usualmente son
grandes, centralizados y unidades multi
slot que pueden expandirse para contener
cientos de puertos, y pueden ser alojados
en un gabinete dedicado con
características apropiadas de
enfriamiento.
•Los switches End-of-Row y Top-of-Rack
son diseñados para conectar a un grupo
de servidores
•Los servidores pueden estar en el
mismo gabinete que el switch
(topología top-of-rack)
•Los servidores pueden estar en
gabinetes adyacentes de la fila (end-
of-row)
•Los switches blade son los módulos
diseñados para insertarlos en el chasis de
los servidores blade.
 Switches de Red

http://www.cisco.com/c/en/us/td/docs/switches/datacenter/hw/nexus7000/installation/guide/n7k_hig_book/n7k_sys_specs.html
 Switches de Red

http://www.cisco.com/c/en/us/td/docs/switches/lan/catalyst3750x_3560x/hardware/installation/guide/3750x_3560x_HIG/HIGINSTL.html
 Virtualización de Redes
• Con la virtualización de servidores, un
servidor físico corre múltiples
servidores virtuales llamados
maquinas virtuales (VM’s). Cada VM
requiere una conexión al puerto de un
switch virtual (vSwitch)
• Los vSwitches se implementan como
programas de software que permiten
la comunicación entre los VM’s y la
red externa.
• En la medida que aumenten el
número de máquinas y aplicaciones
virtuales, la demanda de ancho de
banda en los puertos del switch
también aumentará.
• Los Data Centers pueden considerar
el adoptar switches de Fibra o de
Ethernet 10G para cumplir con la
mayor demanda de ancho de banda.
 Planeamiento del Crecimiento
• Planear el crecimiento tiene una
complejidad debido a las diferentes
necesidades de los clientes y por el
ritmo del cambio de la tecnología.
• Los diseñadores de Data Centers
deberían considerar cambios de los
equipos de IT cada 3 años.
• La tendencia general para los Data
Centers durante los últimos 5 años ha
sido el reducir los requerimientos de
espacios con un crecimiento en la
densidad de los equipos IT.
• Los servidores han sido reducidos en
tamaño, pero sus requerimientos de
energía han sido constantes.
• Las mayores densidades de los equipos
en los racks incrementan las
necesidades de energía, enfriamiento y
capacidad de carga del piso.
 Racks y Gabinetes.
• Los racks y gabinetes son
típicamente de 500~600mm de
ancho y 800~1200 de
profundidad.
• Los espacios verticales en los
racks y gabinetes se definen
como unidades de rack o RU.
• 1 RU = 1.75” = 44.5mm
• El Número de racks/gabinetes
para el Cuarto de Cómputo
debería determinarse en conjunto
con una valoración de las
necesidades presentes y futuras
de equipos IT del Data Center.
• Los factores limitantes en el
número de servidores u otros
equipos IT por rack/gabinete son
la energía y climatización.
 Racks y Gabinetes.
• Asegúrese que los gabinetes, racks y el piso
(el piso elevado y la loza) estén preparados
para soportar la carga mecánica esperada de
los equipos en los racks y gabinetes.
• Se deberían asignar los espacios adecuados
para los patch panels, PDU´s y cableado
para el rack/gabinete cuando se encuentre
con el máximo número de servidores,
switches o routers.
• La altura máxima de los racks/gabinetes
debería ser de 2.13mts (TIA 942)
• Cada rack debería tener organizadores de
cables a ambos lados.
• Se debería instalar una barra de tierra en el
rack o conectar un cable de tierra en la
espalda de uno de los postes.
 Racks y Gabinetes.
• Los rieles de montaje
deberían ser ajustables de
adelante a atrás y deberían
tener indicadores del
número RMU
• Los cables deberían poder
ingresar por abajo o arriba.
Los accesos superiores
deberían poder cerrarse.
 Racks y Gabinetes.

Fuente: http://www.apc.com/resource/include/techspec_index.cfm?base_sku=ar3100
 Racks y Gabinetes.

GABINETE APC AR3100                $ 1,230.00 + IGV

http://www.apc.com/resource/include/techspec_index.cfm?base_sku=ar3100

PDU BASICO APC AP9565            $ 112.00 + IGV
http://www.apc.com/resource/include/techspec_index.cfm?base_sku=ap9565

PDU Switched APC AP8953                       $ 822.40 + IGV
Disponible para entrega a 45 días de recibida la orden de compra.
http://www.apc.com/resource/include/techspec_index.cfm?base_sku=AP8953

PDU Metered APC AP7821                        $ 372.15 + IGV
Disponible para entrega inmediata.
http://www.apc.com/resource/include/techspec_index.cfm?base_sku=AP7821

ORGANIZADOR HORIZONTAL 2U APC AR8426A      $49.32 + IGV
Para importación a 35 días de recibida la orden de compra.
http://www.apc.com/products/resource/include/techspec_index.cfm?base_sku=AR8426A

Fuente: http://www.apc.com/resource/include/techspec_index.cfm?base_sku=ar3100
 Racks y Gabinetes – Mejores Prácticas
• Los organizadores de cables deberían ser
dimensionados considerando un crecimiento
del 50%.
• Los patch panels deberían ser montados en la
misma dirección de los puertos de los equipos
de red a los que se conectan (lado posterior
de servidores o frontal de switches)
• Los diseños de la disposición de los racks y
gabinetes deberían estar en armonía con el
diseño de la distribución de la iluminación.
• Se debería considerar como mínimo un
organizador de cable horizontal de 1RU por
cada RU de Patch Panel , a menos que se
utilicen patch panel angular que no necesitan
organizadores horizontales.
 Racks y Gabinetes – Mejores Prácticas
• Las aperturas en las baldosas para la salida de los
cables deberían estar directamente debajo de los
organizadores verticales de cables, y no deberían ser
más grandes que lo necesario.
• Cuando se utiliza el piso elevado, los racks y
gabinetes deberán colocarse de modo que puedan
levantarse las baldosas delante y detrás de ellos.
• Se recomienda el uso de juntas o escobillas para
reducir la fuga de aire frío del plenum del piso
elevado.
• Los cables de energía deberían ser enrutados de
manera que sean visibles y accesibles, no cubiertos
de ninguna forma salvo por las baldosas del piso
elevado.
• Asegurarse que los gabinetes, racks y bandejas de
cables estén apropiadamente aterrados y que los
cables estén asegurados.
• Debería instalarse en cada rack o gabinete una barra
de tierra o un cable de tierra de 16mm2 (6AWG),
montado en la parte posterior de una vertical a toda la
altura del gabinete.
Racks y Gabinetes – Mejores Prácticas
Racks y Gabinetes – Mejores Prácticas
 Racks y Gabinetes.

Fuente: http://www.apc.com/resource/include/techspec_index.cfm?base_sku=ar3100
Racks y Gabinetes.
 Preguntas de Refuerzo

Cuantos RU (Rack Unit) tiene un rack convencional de altura completa.

a) 18 RU
b) 21 RU
c) 42 RU
d) 80 RU

Cuantos centimetros tiene el ancho y profundidad de un rack convencional.

a) 18 cm x 100 cm.
b) 21 cm x 120 cm.
c) 60 cm x 100 cm
d) 42 cm x 120 cm
 Racks– Mejores Prácticas
• Los racks apoyados en el piso elevado
deberán estar empernados directamente a
la loza de cemento mediante un
espárrago, o a un canal metálico
empernado a la loza.
• Los racks sísmicos deberán estar
empernados a la base sísmica o
directamente a la loza.
• Los racks deberían estar ubicados de
modo que los espárragos que los
aseguran a la loza no penetren por los
largueros de la baldosa del piso elevado.
• Los racks deberían estar nivelados a lo
largo de la fila.
• Los racks deberían estar agrupados antes
de instalarse los anclajes.
Racks– Mejores Prácticas
 Gabinetes – Mejores Prácticas
• Los paneles ciegos deberían instalarse en
las posiciones de rack no utilizados para
mantener la separación entre los pasillos
fríos y pasillos calientes.
• Para asegurar un adecuado flujo de aire,
así como de espacio para los PDU’s,
cableado y un seguro acceso para trabajar
se debe tener en cuenta lo siguiente:
• La profundidad del gabinete debe ser al
menos 150mm mayor que el equipo de
mayor profundidad si el gabinete es de
700mm de ancho o mayor.
• Si el ancho del gabinete es menor a
700mm, se debe agregar 11.5mm de
profundidad al gabinete por cada 10mm de
reducción en el ancho.
Gabinetes – Mejores Prácticas
 Gabinetes – Mejores Prácticas
• Se debería considerar organizadores de cables
verticales.
• La orientación de la puerta debería ser reversible o
de doble hoja.
• Las puertas deberían poder ser retiradas sin uso
de herramientas.
• Los paneles laterales deberían ser desmontables y
con cerradura.
• Los espacios libres se podrían reducir con puertas
de apertura de 150° + o con puertas de doble hoja
con candado central.
• Tanto las puertas delanteras como posteriores
deberían tener como mínimo un 63% de apertura
(perforación) para el flujo de aire.
 Manejo Térmico en los Racks/Gabinetes
• Los racks y gabinetes deberían
estar arreglados en una
configuración de pasillo frío y
caliente.
• El perímetro del área de
montaje de los equipos debería
encontrarse bloqueado para
evitar el bypass del aire frío y la
recirculación del aire caliente.
• Los ventiladores del gabinete, si
se usan, deberían conectarse al
UPS, tener cables de poder
redundantes y deberían estar en
circuitos separados al ser estos
ventiladores susceptibles a
fallos de tierra.
 PDU´s rackeables
• Deberían ser monitoreables
vía SNMP y reportar
consumo de energía.
• Los equipos con fuentes
redundantes deberían
conectarse a diferentes
PDU’s conectados a UPS’s
redundantes y generadores.
• Los PDU’s rackeables
deberían estar etiquetados
con el identificador del
tablero y llave térmica.
 Etiquetado de los Equipos

• La documentación y el
etiquetado son críticos para
una correcta operación y
mantenimiento de un Data
Center.
• Todos los espacios del Cuarto
de Cómputo deberían tener un
identificador único.
• El espacio debería rastrear una
cuadrícula del D.C. con un
identificador para cada baldosa
de 600x600mm.
• En general, los identificadores
deberían estar formateados ANSI/TIA-606-B
usando las coordenadas XXYY The Updated Label Standard
Etiquetado de los Equipos
 Etiquetado de los Equipos

Coordenada “X”

Indique cual es el
etiquetado de los Todos lo gabinetes
Racks: …. deben ser
identificados en la
parte frontal y
posterior, así como
en la parte superior e
inferior

Coordenada “Y”
= Esquina del Gabinete Usado para la Identificación (ID)
(Esquina derecha de la parte frontal)
 Etiquetado de las Terminaciones
• Todos los equipos activos, incluyendo
servidores, routers, switches, hubs,
multiplexores, hardware de
almacenamiento, etc, deberían tener un
identificador único vinculado a su rack /
gabinete.
• Un contador de dos dígitos debería
delinear el equipo activo en cada rack o
gabinete.
• El contador debería empezar arriba y
continuar hacia abajo.
• En las bandejas con más de un equipo, el
contador debería incrementarse de
izquierda a derecha.
• El formato del ID debería ser: nnXXYY-
ZZZpp donde nn es el número de piso
para los DC de más de uno; XXYY es el
ID del rack o gabinete, ZZZ el ID del tipo
de equipo y pp el contador activo. Ejm
02BA14-SVR01 es el servidor 01 ubicado
en el gabinete BA14 del segundo piso.
 Etiquetado de las Terminaciones
• El hardware de terminación, como los patch
panels, deben tener un número único de
identificación basado en los ejes xy de ubicación
del gabinete.
• Debería tener una designación alfabética única
dentro del rack, empezando arriba.
• Los identificadores de puerto deberían ser un
número de uno a tres dígitos y ubicarse al final del
identificador.
• Por ejemplo, el puerto N° 8 del tercer patch panel
en un rack ubicado en la coordenada AJ05 se
llamaría puerto de patch panel AJ05-C-08
• El patch panel debería tener una etiqueta
mostrando a que patch panel se conecta. Por ejm.
AJ05-B a AQ03-E Puertos 01-24
• Se debería tener disponible un reporte resumen del
hardware de terminación.
Ejercicios: Etiquetado de Gabinetes & Racks

AE-03 AH-03 AL-03

Pasillo Pasillo AO-05
AE-04
Frio Frio
AE-05

AE-06
 Ejercicios: Etiquetado de Patch Panel y
AE03
Puertos AO05

AO05-35 p 01-48 to
AE03-27 p 01-48

AE03-27 p 01-48 to
AO05-35 p 01-48

AE03 AO05
Consultas o sugerencias
