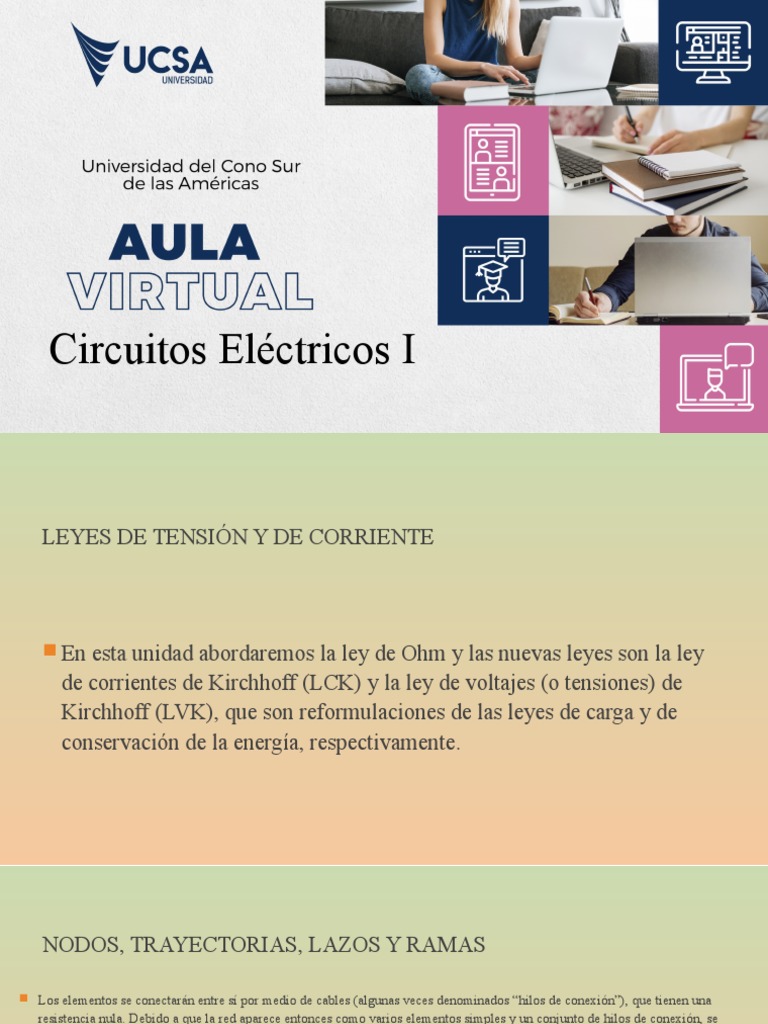

Circuitos Eléctricos I

LEYES DE TENSIÓN Y DE CORRIENTE

 En esta unidad abordaremos la ley de Ohm y las nuevas leyes son la ley
de corrientes de Kirchhoff (LCK) y la ley de voltajes (o tensiones) de
Kirchhoff (LVK), que son reformulaciones de las leyes de carga y de
conservación de la energía, respectivamente.
 NODOS, TRAYECTORIAS, LAZOS Y RAMAS

 Los elementos se conectarán entre sí por medio de cables (algunas veces denominados “hilos de conexión”), que tienen una
resistencia nula. Debido a que la red aparece entonces como varios elementos simples y un conjunto de hilos de conexión, se
le da el nombre de red de parámetros concentrados.
 Un punto en el cual dos o más elementos tienen una conexión común se llama nodo. Si no encontramos un nodo más de una
vez, entonces el conjunto de nodos y elementos a través de los cuales pasamos se define como una trayectoria. Si el nodo en
el cual empezamos es el mismo que con el que finalizamos, entonces la trayectoria es, por definición, una trayectoria cerrada
o lazo.
 La rama, a la cual definimos como una trayectoria única en una red, compuesta por un elemento simple y el nodo en cada
extremo de ese elemento.
REDES Y CIRCUITOS

 La interconexión entre dos o más elementos de circuitos

simples forma una Red Eléctrica, si contiene al menos una
trayectoria cerrada, también es un Circuito Eléctrico.
LEY DE OHM
 Resistencia es el elemento pasivo más simple.
 La ley de Ohm establece que la tensión entre los extremos de materiales conductores
de directamente proporcional a la corriente que fluye a través del material.
V = R. i
 Donde R es la resistencia unidad de medida es el Ohm ( Ω ) que equivale a 1 V/A
 Conductancia
G = i/v = 1/ R (S ) Simens
CORTOCIRCUITO Y CIRCUITO ABIERTO

La resistencia puede utilizarse como la base para definir dos términos que suelen
emplearse:
 Cortocircuito: se define como una resistencia de 0 Ohms, puesto que v = i.R, la
tensión en un cortocircuito debe se 0 V, aunque la corriente tenga cualquier valor.
 Circuito Abierto: se define como una resistencia infinita, la corriente debe ser nula
sin que importe el valor de la tensión en el circuito.
POTENCIA ELÉCTRICA

 La potencia absorbida aparece físicamente como calor y/o luz y siempre es positiva, una resistencia (positiva) es un
elemento pasivo que no puede entregar potencia o almacenar energía.
 Formulas de la potencia absorbida es :

P = v . i = i² . R = v²/ R

Usando la formula de conductancia

P = v . I = i²/G = v² . G
EFECTO JOULE

 La cantidad de energía calórica producida por una corriente eléctrica, depende directamente del
cuadrado de la intensidad de la corriente, del tiempo que esta circula por el conductor y de la resistencia
que opone la mismo paso de la corriente;
 Todos los dispositivos eléctricos que se utilizan para calentamiento, se basan en el efecto Joule, es decir,
estos aparatos consisten en una resistencia que se calienta al ser recorrida por una corriente.

Q= I² . R .t

Donde Q es la energía calórica producida por una corriente expresada en Jouls (J)
PRINCIPIO DE LA CONSERVACIÓN DE LA ENERGIA

 La ley de la conservación de la energía constituye el primer principio de la termodinamica y afirma

que la cantidad total de energía en cualquier sistema físico aislado (sin interacción con ningún otro
sistema) permanece invariable con el tiempo, aunque dicha energía puede transformarse en otra forma
de energía.
En resumen, la ley de la conservación de la energía afirma que la energía no puede
crearse ni destruirse, sólo se puede cambiar de una forma a otra.
 Ejemplo: sería la transformación que ocurre en un calefactor, donde se transforma la energía eléctrica
en energía calorífica.
ELEMENTOS PASIVOS

Consumen o almacenan energía eléctrica.

 Resistencias: disipan energía en forma de calor

 Bobina: almacenan y liberan energía en forma

de campo magnético.

 Condensadores: almacenan y liberan energía

en forma de campo eléctrico.

ELEMENTOS ACTIVOS

 Son los encargados de suministrar energía eléctrica al circuito.

 Fuentes de tensión: Ideales ( Independientes y dependientes)

Reales ( Independientes y dependientes)

 Fuentes de corriente: Ideales ( independientes y dependientes)

Reales ( Independientes y dependientes)

 IMPEDANCIA Y ADMITANCIA OPERACIONAL
 Impedancia Z : es una oposición al flujo de corriente alterna (ca), en una resistencia compleja. Se mide
en Ohm (Ω) .
I=V/Z

Z = R + jX
Donde la Reactancia X es la parte imaginaria de la Impedancia y la R es la parte real.
 La Admitancia Y : es la inversa de la impedancia Y = 1/Z y se mide en (S) Simens
LEYES DE TENSIÓN Y DE CORRIENTE - DEFINICIONES

 NODO: es un punto de unión entre dos o más elementos de un circuito.

 RAMA: es un elemento o grupo de elementos conectado entre dos nodos.
 TRAYECTORIA: es el conjunto de nodos y elementos a través de las
cuales se paso.
 RED PLANA: es una red que puede dibujarse sobre una superficie plana
sin que se cruce ninguna rama.
 LAZO: es un conjunto de ramas que forman una línea cerrada, de tal
forma que si se elimina cualquier rama de lazo, el camino queda abierto.
 MALLA: solo se aplica a circuitos planos y es un lazo que no contiene
ningún otro en su interior. Todas la mallas son lazos pero no todos los lazos
son mallas.
EJEMPLO

 En el circuito de la figura. a) Cuantos nodos hay? b) Cuantas ramas hay c) Al moverse de A a B a E a D a C a B. Se ha

formado una trayectoria o un lazo?
 PRIMERA LEY DE KIRCHHOFF
 Ley de corrientes de Kirchhoff, se aplica a los nodos de una red. La corriente total que entra en el nodo
debe ser igual a la corriente total que sale del mismo.
 En cualquier instante de tiempo, la suma algebraica de todas las corrientes que entran en un nodo es igual a
cero.
 La suma algebraica de las cuatro corrientes que entran al nodo debe ser cero:
PRIMERA LEY DE KIRCHHOFF

 La expresión compacta de la ley de corrientes de Kirchhoff es:

EJEMPLO 1. LEY DE CORRIENTE DE KIRCHHOFF

 En el circuito de la figura, calcule la corriente a través del resistor R3 si se sabe que la fuente de tensión suministra una
corriente de 3 A.
 SEGUNDA LEY DE KIRCHHOFF

 En la teoría de circuitos, la tensión sólo tiene un valor único. Por lo tanto, en un circuito, la energía
necesaria para mover una carga unitaria desde el punto A hasta el punto B debe tener un valor
independiente de la trayectoria seguida de A a B (a menudo existe más de una trayectoria).
 Según ley de Voltaje Kirchhoff (LVK), La suma algebraica de las tensiones alrededor de cualquier
trayectoria cerrada es cero.

 Resulta que si trazamos una trayectoria cerrada, la suma algebraica de las tensiones en los elementos
individuales, a lo largo de ella, debe ser nula.
SEGUNDA LEY DE KIRCHHOFF

 De manera mas completa se puede expresar la LVK

EJEMPLO. LVK

 En el circuito de la figura, determine vx e ix.
