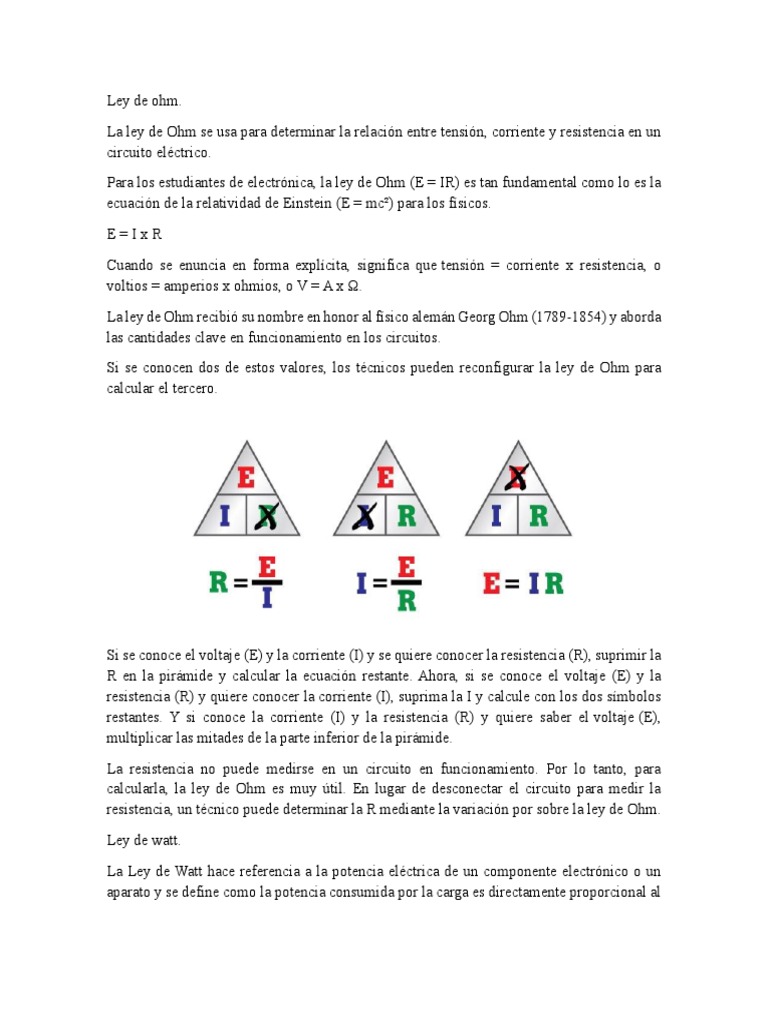

Ley de ohm.
La ley de Ohm se usa para determinar la relación entre tensión, corriente y resistencia en un
circuito eléctrico.
Para los estudiantes de electrónica, la ley de Ohm (E = IR) es tan fundamental como lo es la
ecuación de la relatividad de Einstein (E = mc²) para los físicos.
E=IxR
Cuando se enuncia en forma explícita, significa que tensión = corriente x resistencia, o
voltios = amperios x ohmios, o V = A x Ω.
La ley de Ohm recibió su nombre en honor al físico alemán Georg Ohm (1789-1854) y aborda
las cantidades clave en funcionamiento en los circuitos.
Si se conocen dos de estos valores, los técnicos pueden reconfigurar la ley de Ohm para
calcular el tercero.
Si se conoce el voltaje (E) y la corriente (I) y se quiere conocer la resistencia (R), suprimir la
R en la pirámide y calcular la ecuación restante. Ahora, si se conoce el voltaje (E) y la
resistencia (R) y quiere conocer la corriente (I), suprima la I y calcule con los dos símbolos
restantes. Y si conoce la corriente (I) y la resistencia (R) y quiere saber el voltaje (E),
multiplicar las mitades de la parte inferior de la pirámide.
La resistencia no puede medirse en un circuito en funcionamiento. Por lo tanto, para
calcularla, la ley de Ohm es muy útil. En lugar de desconectar el circuito para medir la
resistencia, un técnico puede determinar la R mediante la variación por sobre la ley de Ohm.
Ley de watt.
La Ley de Watt hace referencia a la potencia eléctrica de un componente electrónico o un
aparato y se define como la potencia consumida por la carga es directamente proporcional al
voltaje suministrado y a la corriente que circula por este. La unidad de la potencia es el Watt.
El símbolo para representar la potencia es “P”.
La Ley de Watt hace referencia a la potencia eléctrica de un componente electrónico o un
aparato y se define como la potencia consumida por la carga es directamente proporcional al
voltaje suministrado y a la corriente que circula por este. La unidad de la potencia es el Watt.
El símbolo para representar la potencia es “P”.
Para encontrar la potencia eléctrica (P) podemos emplear las siguientes formulas:
Conociendo el voltaje y corriente:
P=VxI
Conociendo la resistencia eléctrica y corriente:
P = R x I2
Conociendo el voltaje y la resistencia eléctrica:
P = V2 / R
En las anteriores fórmulas únicamente se sustituyeron las incógnitas correspondientes
empleando la fórmula de la ley de Ohm.
Si la potencia eléctrica es positiva (+P) quiere decir que el componente electrónico está
consumiendo energía. Si la potencia eléctrica es negativa (-P) quiere decir que el componente
electrónico produce o genera energía.
En la industria se expresa la potencia eléctrica mediante hp(E) que corresponde a caballos de
fuerza eléctrico (Electrical horsepower). La equivalencia de esta unidad con el watt es:
1 hp = 745.699 871 582 270 22 W
Es común redondear a:
1 hp = 746 W
Leyes de Kirchoff.
Las leyes de Kirchhoff del voltaje y la corriente están en el corazón del análisis de circuitos.
Con estas dos leyes, más las ecuaciones para cada componente individual (resistor, capacitor,
inductor), tenemos el conjunto de herramientas básicas que necesitamos para comenzar a
analizar circuitos.
La ley de corriente de Kirchhoff o primera ley está basada en la ley de la conservación de la
carga, lo cual implica que la suma algebraica de las cargas dentro de un sistema no puede
cambiar.
“Estableciendo en la ley de corriente de Kirchhoff (o LCK por sus siglas) que, la suma
algebraica de las corrientes que entran a un nodo es cero”.
Donde:
N = Número de ramas conectadas al nodo.
in = n-ésima corriente que entra o sale del nodo.
De acuerdo con la ley de corriente de Kirchhoff (LCK), se pueden considerar positivas o
negativas las corrientes que entran a un nodo, siempre y cuando las corrientes que salen de
ese nodo se tomen con el signo opuesto a las corrientes que entran al mismo nodo.
Optando por, corrientes que entran al nodo tienen polaridad positiva, la suma algebraica de
corrientes en el nodo es:
I1 + (-I2) + (-I3) = 0
Optando por, corrientes que entran al nodo tienen polaridad negativa, la suma algebraica de
corrientes en el nodo es:
(-I1) + I2 + I3 = 0
Para comprobar la ley de corriente de Kirchhoff (LCK), supóngase que un conjunto de
corrientes fluye en un nodo.
La suma algebraica de las corrientes en el nodo es
It(t) = I1(t) + I2(t) + I3(t) + ...
La ley de voltaje de Kirchhoff o segunda ley está basada en el principio de conservación de
la energía, lo cual implica que la suma algebraica de la energía producida dentro de un sistema
siempre permanece constante.
“Estableciendo en la ley de voltaje de Kirchhoff (o LTK por sus siglas) que, la suma
algebraica de las tensiones en una trayectoria cerrada (o malla) es cero.”
Donde:
M = Número de tensiones presentes en la malla.
Vm = m-ésima tensión en la malla.
De acuerdo con la ley de voltaje de Kirchhoff (LTK), se pueden considerar positivas o
negativas las tensiones presentes en una malla, esto depende de la polaridad que se le asigne
a cada tensión y del sentido de la corriente en cada malla, ya sea en sentido de las manecillas
del reloj o en sentido contrario.
-V1 + V2 + V3 - V4 + V5 = 0
Cuando la corriente que fluye por la malla se considera en sentido contrario de las manecillas
del reloj, la ecuación resultaría:
V1 - V2 - V3 + V4 - V5 = 0
La combinación de fuentes de tensión en serie resulta ser una aplicación simple de la ley de
voltaje de Kirchhoff, en donde la suma algebraica de tensiones es obtenida de las tensiones
suministradas por cada fuente.
Divisor de voltaje.
Un divisor de corriente es un circuito eléctrico que transforma una corriente de entrada en
otras 2 corrientes diferentes más pequeñas.
A una de las corrientes o intensidades se le suele llamar de salida (Is).
Al igual que un divisor de tensión convierte una tensión en otra más pequeña, el divisor de
corriente convierte una corriente en otra más pequeña.
Solo serán iguales si los valores de R1 y R2 son iguales, para los demás casos habrá que
calcularlo.
Para su cálculo ves que debajo del circuito hay unas fórmulas, luego veremos de donde salen,
pero antes decir que la mejor forma de calcular un divisor de tensión es calculándolo como
si fuera un circuito en paralelo normal y corriente, en lugar de aprendérselas fórmulas de
memoria.
Conexiones en serie y paralelo.
Una conexión serie o circuito serie es aquel en que los componentes eléctricos (baterías,
resistencias, lámparas, etc.) se conectan uno a continuación del otro, de manera que existe un
único camino cerrado para la corriente.
En este circuito, si el interruptor está cerrado, la tensión de la pila provocará la circulación
de una corriente. Los electrones que forman la corriente salen de un borne de la pila y pasan
por cada uno de los elementos del circuito hasta llegar al otro borne. Si midiéramos la
corriente con un amperímetro en distintos puntos veríamos que en cualquiera de ellos tiene
el mismo valor.
Sabemos que la tensión es la fuerza que impulsa a los electrones que forman la corriente. En
un circuito serie esta fuerza va perdiendo su efecto a lo largo del circuito mientras impulsa la
corriente a través de todos los elementos que lo forman, produciendo lo que se conoce como
caída de tensión en cada uno de ellos. Como resultado, la tensión total que se aplica al circuito
se va repartiendo entre los distintos componentes del mismo, de acuerdo a la resistencia de
cada uno.
La conexión en paralelo o circuito paralelo es aquel en que los terminales de los componentes
se conectan entre sí, uno al lado del otro, en una derivación y con una única conexión a la
fuente de tensión.
En este tipo de circuitos, la corriente que sale de un borne de la pila se separa en distintos
caminos, uno por cada componente conectado en paralelo, para volver a unirse luego e
ingresar al otro borne. No hay un solo camino para la corriente, sino que hay varios.
En el caso de la tensión, podemos ver en el circuito de más arriba que los mismos bornes de
la pila se conectan a las dos lámparas por lo que la tensión en ambos componentes es la
misma y es igual a la entregada por la pila.
En un circuito paralelo, si desconectamos una lámpara o si ésta se quema, sigue circulando
corriente por la otra.
Conexiones delta, estrella y mixto.
La conexión delta-estrella es la conexión de transformador trifásico más utilizada en la
distribución de energía por los profesionales de la industria cuando se trata de realizar las
conexiones adecuadas del transformador. Para suministrar línea a neutro, puede utilizar el
secundario como punto neutro.
Además, las instalaciones industriales utilizan con frecuencia transformadores Delta-Estrella.
Esta configuración es rentable debido al menor consumo de amperaje y la menor generación
de calor asociada con las configuraciones Delta. Como resultado, se necesita menos
aislamiento en el lado primario. En las bobinas primarias, se puede usar un cableado menor
y hay disponible un neutro en el otro lado.
El transformador delta-estrella es la conexión de transformador más común en el mundo
debido a su disposición eléctrica. Además, la conexión delta-estrella es preferida por más
especialistas de la industria de distribución de energía que cualquier otra conexión de
transformador trifásico.
El devanado primario delta proporciona un mejor equilibrio de corriente para la fuente
primaria si el secundario del transformador sirve a un número considerable de cargas
desequilibradas.
Además, los transformadores de tipo seco y llenos de líquido son los dos tipos principales.
El aire es el medio de enfriamiento más común para los transformadores de tipo seco; algunos
transformadores de tipo seco sellados usan nitrógeno para enfriar.
Los procedimientos para simplificar redes de resistencias complejas se denominan
comúnmente transformadas “delta-estrella” debido a la estructura de sus circuitos.
El propósito de este cálculo es convertir una configuración en estrella en una configuración
en triángulo o una configuración en triángulo en una configuración en estrella. Para convertir
un voltaje de CA en un voltaje de CC estable, el primer paso es usar un circuito rectificador
de puente, que es un diseño Delta de un sistema de energía trifásico de Daelim.
Posteriormente, el conductor de los secundarios de tres transformadores monofásicos los
conecta a un punto común (neutro) en una configuración de estrella. Los conductores de línea
están conectados al otro conductor de cada uno de los transformadores monofásicos. Una
estrella es un arreglo que aparece como la letra Y en un esquema eléctrico. No tiene una
pierna alta como el transformador delta. Las vueltas del devanado primario divididas por las
vueltas del devanado secundario es la relación entre el voltaje de la fase primaria de un
transformador y el voltaje de su fase secundaria, que se expresa como un porcentaje.
Hay una proporción de 2:1 para los sistemas estándar delta/delta; sin embargo, se utiliza una
relación de 4:1 para los sistemas estándar delta/estrella.
Además de estos, en un sistema delta/triángulo, el voltaje de la fase principal es típicamente
480 V y el voltaje de la fase secundaria es típicamente 240 V.
En un sistema típico delta/estrella, el voltaje de la fase secundaria es de 120 voltios si el
voltaje de la fase primaria es de 480 voltios. En lo que respecta a la tensión y corriente de
fase, los transformadores delta y estrella son muy diferentes.
Conclusiones.
Después de haber tenido una muy breve introducción en base al enlistado e identificación de
lo que en su mayoría conforma la electricidad, es momento de adentrarnos aún más en ella,
por lo que la sustentación de conceptos diferentes y más precisos serán de vital importancia
para nosotros, desde identificar aquellas leyes que intervienen en los procesos que se llevan
a cabo en los diferentes tipos de circuitos así como en el saber reconocer cada uno de estos,
pues no presentan comportamientos similares.
Bibliografía.
Guía definitiva de transformadores en estrella delta 2022. (2022, 30 junio). Daelim-electric.
https://daelim-electric.com/es/guia-definitiva-de-transformadores-en-estrella-delta-2022/
Leyes de kirchoff. (2021, 22 abril). mecatrónicaLATAM. Recuperado 12 de febrero de 2023,
de https://www.mecatronicalatam.com/es/tutoriales/teoria/leyes-de-kirchhoff/
Divisor de Corriente o Intensidad. Aprende Facil. (s. f.).
https://www.areatecnologia.com/electronica/divisor-de-corriente.html
Tolocka, E. (2022, 5 marzo). Conexiones serie y paralelo | profe Tolocka. profe Tolocka |
Bits, Volts & KVAr. https://www.profetolocka.com.ar/2017/05/28/conexiones-serie-y-
paralelo/
F. (2016, 31 octubre). ¿Qué es la ley de Ohm? Fluke. https://www.fluke.com/es-
mx/informacion/blog/electrica/que-es-la-ley-de-ohm
Ley de watt. (2021, 22 abril). mecatronicaLATAM. Recuperado 12 de febrero de 2023, de
https://www.mecatronicalatam.com/es/tutoriales/teoria/ley-de-watt/
