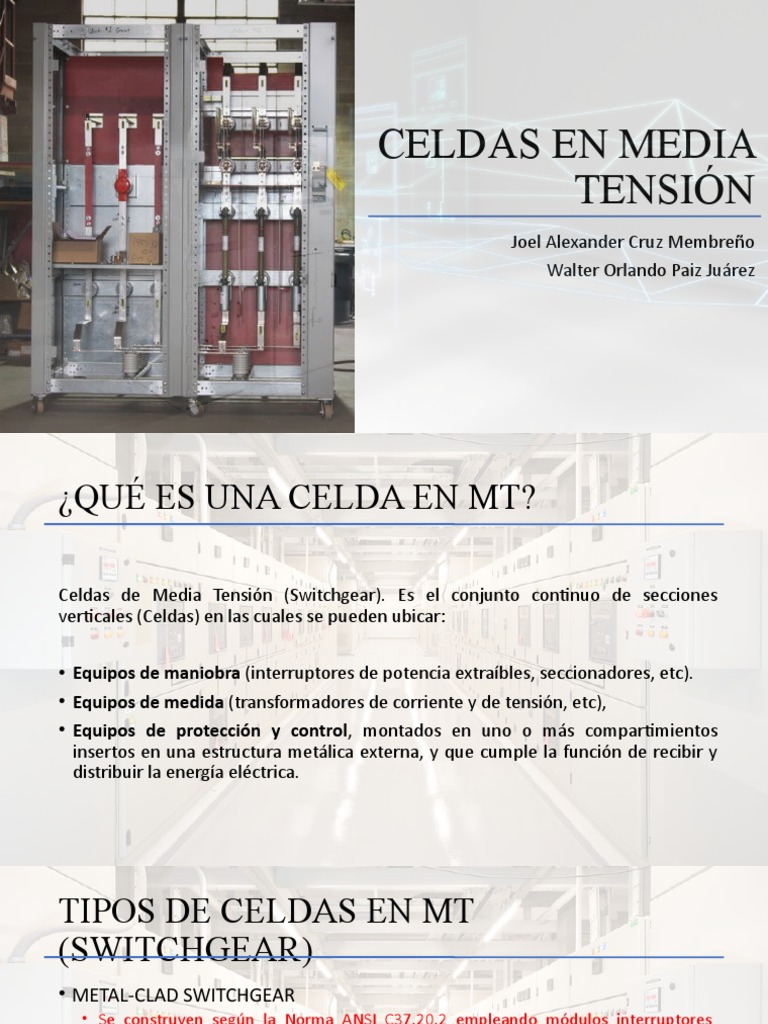

CELDAS EN MEDIA

TENSIÓN
Joel Alexander Cruz Membreño
Walter Orlando Paiz Juárez
¿QUÉ ES UNA CELDA EN MT?

Celdas de Media Tensión (Switchgear). Es el conjunto continuo de secciones

verticales (Celdas) en las cuales se pueden ubicar:

• Equipos de maniobra (interruptores de potencia extraíbles, seccionadores, etc).

• Equipos de medida (transformadores de corriente y de tensión, etc),
• Equipos de protección y control, montados en uno o más compartimientos
insertos en una estructura metálica externa, y que cumple la función de recibir y
distribuir la energía eléctrica.
TIPOS DE CELDAS EN MT
(SWITCHGEAR)
• METAL-CLAD SWITCHGEAR
• Se construyen según la Norma ANSI C37.20.2 empleando módulos interruptores
automáticos extraíbles y conexiones de buses aislados hasta de 38kV. Altas corrientes
de falla y cierre al remover un interruptor. Ofrece mejor asilamiento de fallas.
• METAL ENCLOSER SWITCHGEAR
• Se construyen según la Norma ANSI C37.20.3 y puede acomodar interruptores
extraíbles, fijos, seccionadores bajo carga o fusibles. Partes vivas no aisladas y
conexiones al bus pueden ser no aisladas. Hasta 15kV con interruptores en vacío y
hasta 38kV con fusibles, los cuales son accesibles únicamente al frente.
• PAD-MOUNTED SWITCHGEAR
• Más compacto y con menos funciones, se limita a tres circuitos de distribución.
Presentan grandes ventajas en aplicaciones FV.
TIPOS DE CELDAS EN MT
(SWITCHGEAR)
 TIPOS DE CELDAS EN MT
(SWITCHGEAR)
• Switchgear: Equipo eléctrico en forma de • Metal Enclosed:
celdas en el cual se ubican equipos de • - Todos los dispositivos de interrupción y
maniobra, medición, recepción y distribución fusibles están encerrados en un conjunto
de la energía eléctrica. central.
• Dependiendo de su viabilidad económica y de
• - Cada uno de los lados está revestido con
sus niveles de tensión, pueden ser:
una cobertura metálica.
• - De tipo Exterior.
• Metal Clad:
• - De tipo Interior.
• - Son Switchgear compartimentadas por
• Dependiendo de el tipo de su cobertura divisiones galvánicas (Metálica y puesta a
metálica y su compartimentación, se dividen tierra).
en:
• - Están divididas por lo menos en 4
• - Metal Enclosed. compartimentos: Baja Tensión, Cables,
• - Metal Clad. aparato de maniobra, y conducto de barras.

“Metal-Clad es Metal Enclosed y más, pero Metal Enclosed NO es Metal-Clad”

SWITCHGEAR
• Tipo interior
• Deben ser instaladas en edificaciones especialmente
diseñadas para su protección.
• No soportan condiciones ambientales adversas.
• Debe estar provista de ductos de ventilación que eviten el
ingreso de elementos extraños al interruptor.
• Debe estar equipada con paneles frontales con bisagras
para apertura y paneles traseros debidamente atornillados.
• Existen dos tipos de ubicaciones para los Switchgears:
- Front to Front.
- Back to Back.
SWITCHGEAR
• Tipo exterior
Una celda metal-clad de tipo exterior está formada
por una celda de tipo interior protegida con una
estructura metálica diseñada para soportar el
ambiente externo, especialmente lluvia.
METAL-CLAD SWITCHGEAR
Según la norma ANSI/IEEE C37.20.2-1987 define a la celda metal-clad como aquella que cumple las siguientes
características:
• El interruptor es de tipo removible.
• Los componentes primarios están completamente compartimentados por divisiones metálicas.
• Todas las partes vivas están compartimentadas por divisiones metálicas aterrizadas.
• Las barras y las conexiones están cubiertas por material aislante.
• Deben haber interbloqueos mecánicos.
• Aparatos de control secundario y protección junto con su alambrado deben estar aislados del circuito primario
por divisiones metálicas puestas a tierra.
• La puerta del interruptor puede servir como panel de instrumentos o relés.
METAL-CLAD SWITCHGEAR
Una celda de tipo metal-clad básicamente se encontrará constituida por cuatro compartimientos bien
definidos en donde se ubicarán los diferentes equipos que conformarán la subestación compacta,
estos compartimientos son:

• De maniobra.
• Para barras.
• Para cables y transformadores para instrumentos, (TP y TC).
• De bajo voltaje.
Las Normas que certifican el diseño, fabricación, instalación y buen uso de lo Switchgears de
Metal Clad son:
• IEEE C37.20.2 – Standard For Metal-Clad Switchgear.
• IEEE C37.20.7 – Guide for Testing Metal- Clad Switchgear.
• IEC62271 - High-voltage switchgear and controlgear - Part 1: Common specification
• IEC 60265-1 - High-voltage switches - Part 1: Switches for rated voltages above 1 kV and less than 52 kV
METAL-CLAD SWITCHGEAR:
COMPARTIMIENTOS
METAL-CLAD SWITCHGEAR
Existen básicamente dos tipos de ubicaciones para celdas metal-clad las cuales son:

• Una sola fila de celdas.

• Dos filas de celdas.
METAL ENCLOSER SWITCHGEAR
• Este es un dispositivo de conmutación que está encerrado en una
carcasa metálica. Hay metal en todos los lados de los componentes
internos, con la excepción de las pequeñas aberturas de ventilación y
ventana de visualización. Además, la carcasa exterior está conectada
a tierra para mejorar la seguridad del sistema en general.
• Las Celdas Metal enclosed son aptas para su utilización en sub-
estaciones eléctricas de media tensión hasta 36kV, donde no se
requieran compartimentos separados para los diversos componentes
de media tensión.
METAL ENCLOSER SWITCHGEAR

• Pueden fabricarse para instalación interior bajo techo o para

instalación a la intemperie.
• En caso de altitudes mayores a 1000 msnm el nivel de tensión
nominal y de aislamiento de las Celdas se seleccionan teniendo en
cuenta el factor de derrateo por altitud; de acuerdo con las normas
IEC.
• Todas las partes metálicas son firmemente conectadas a una barra de
tierra firmemente empernada a la estructura de la Celda.
METAL ENCLOSER SWITCHGEAR:
ACCESORIOS
• Resistencia de calefacción y termostato regulable
• Fluorescente con interruptor de fin de carrera, para iluminación interior
• Relés de protección, Instrumentos de medición, equipos de BT
• Transformadores de tensión para medida y protección
• Transformadores de corriente para medida y protección
• Seccionadores de puesta a tierra
• Pararrayos
• Bridas para llegada con ducto de barras
• Aisladores capacitivos con señalización luminosa de presencia de tensión
• Enclavamientos mediante llaves
METAL ENCLOSER SWITCHGEAR: AIS
Y GIS
METAL ENCLOSER SWITCHGEAR: AIS
Y GIS
PAD-MOUNTED
SWITCHGEAR
• Frente vivo
PAD-MOUNTED
SWITCHGEAR
• Frente muerto
