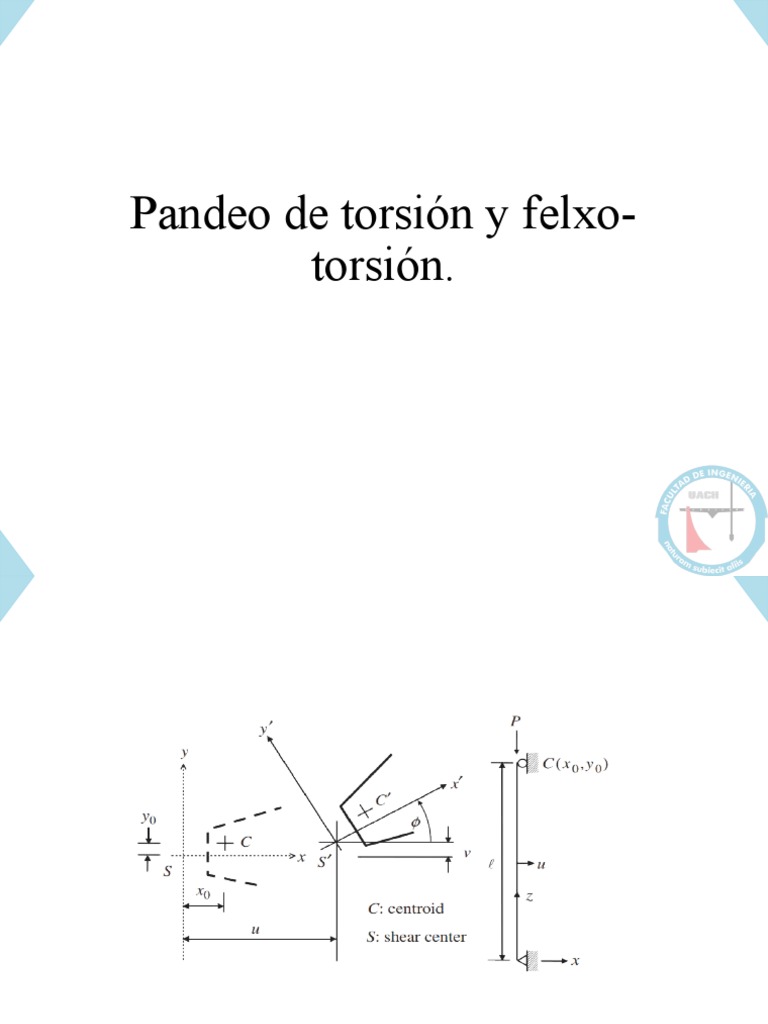

Pandeo de torsión y felxo-

torsión.
Deformación por pandeo flexo-torsional.
 𝑃 𝑛= 𝐹 𝑐𝑟 𝐴 g
AISC
• Para miembros en general torciéndose sobre el centro de cortante:

Resistencia por pandeos de un ángulo de piernas desiguales

simplemente apoyado
 AISC
• Para miembros con simetría simple torciéndose sobre el centro de
cortante:

Resistencia por pandeos de una sección sombrero

simplemente apoyado
AISC

• Para miembros con doble simetría torciéndose sobre el centro de

cortante:
Centro de cortante.

• En resistencia de materiales, el centro de cortante, también

llamado centro de torsión, centro de cortadura o centro de esfuerzos
cortantes (CEC), es un puntito situado en el plano de la sección
transversal de una pieza prismática como una viga o un pilar tal que
cualquier esfuerzo cortante que pase por él no producirá momento de
torsión en la sección transversal de la pieza.
Esfuerzo cortante y flujo de cortante
 𝑉𝑄
𝜏 𝑡𝑑𝑥= 𝑑𝑥
𝐼
𝑉 (𝑥 )𝑄 (𝑠)
𝑉 (𝑥 )𝑄 (𝑠) 𝑞=𝑡 𝜏=
𝜏= 𝐼
𝐼𝑡
 𝑉 𝑦 𝑏𝑡𝑠
𝑞=
𝐼𝑧 2

𝑉𝑦 𝑡 2
𝑞= (𝑏𝑤 −𝑤 + 𝑏𝑎)
𝐼𝑧 2
 𝑞𝑎

𝑞 𝑁𝐴

𝑞𝑎
 𝑛
1
𝐽 = ∑ 𝑏𝑖 𝑡 3𝑖
3 𝑖=1
Ejemplo

Nota: y para AISC

Primero se revisa si existen elementos esbeltos (tabla
B4.1a):
• Para el alma :

• Para el patín:

No existen elementos esbeltos por lo tanto aplican la

secciones E3 y E4 de la especificación AISC.

ya que no se tiene información de las vigas, para los

factores de longitud efectiva y tomamos el valor de 1,
por qué es el valor más desfavorable según el
nomograma para marcos sin desplazamiento lateral.
Revisión de la sección E-3:
• Para la dirección :
La resistencia es por pandeo de flexión es
• Para la dirección
______________________________________
Revisión de la sección E-4:
• Para secciones con doble simetría:

• Revisar si estamos en el rango elástico o inelástico:

Como en flexión estamos en el rango inelástico aplica la

ecuación E3-2
La resistencia por pandeo torsional es

La resistencia en compresión es 1447.91 kips
